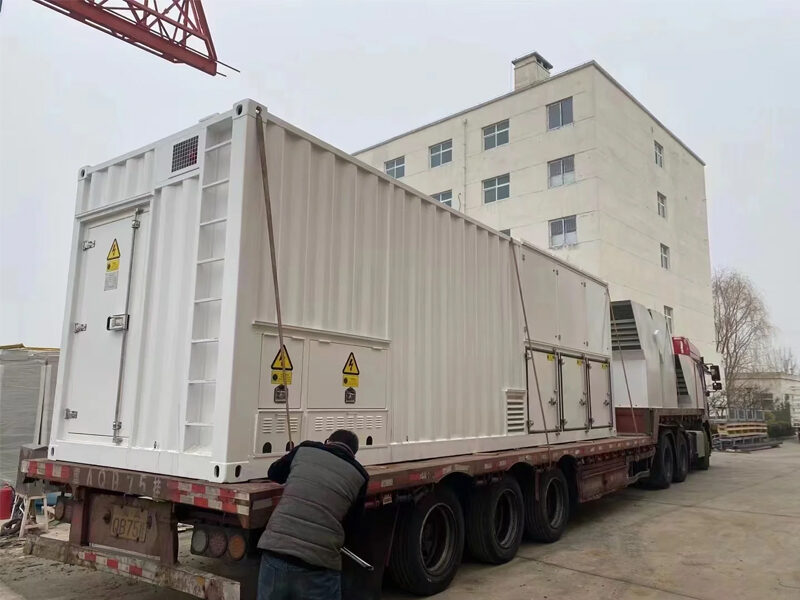

风光储车载式移动模拟电网涉网试验检测平台

型号:NEPRI-9800
分类 国货精品 > NEPRI > 发电机及涉网检测设备 摘要 发电机及涉网检测设备
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 该项目为移动式测试平台,目的主要是为了完成对光伏逆变器、风电、储能等新能源电站的现场测试

产品特点

  • 移动式测试平台采用35kV/10kV直接中压入网方式使用,中压入网方式具有更加接近实际电网使用情况,现场接线操作简单等特点。同时设备在35kV/10kV电网条件下都能满足额定功率输出

产品概述

1.平台测试项目

1. 电网适应性测试:包括电压响应测试和频率响应测试

2. 功率控制测试:包括有功功率调节能力测试、无功功率调节能力测试以及功率因数调节能力测试;

3. 低(零)电压穿越测试;

4. 高电压穿越测试;

5. 连续故障穿越测试

6. 电能质量测试:包括三相电压不平衡测试、谐波测试、电压闪变测试和直流分量测试;

7. 充放电响应时间测试:包括放电响应时间测试和充电响应时间测试;(电化学储能系统)

8. 充放电调节时间测试:包括放电调节时间测试和充电调节时间测试;(电化学储能系统)

9. 充放电转换时间测试:包括充电到放电转换时间测试和放电到充电转换时间测试;(电化学储能系统)

10. 相角跳变测试;

11. 惯量响应测试;

12. 阻尼测试;

13. 额定能量测试;

14. 额定功率能量转换效率测试;

图文介绍

平台整体功能需满足如下标准的要求,对储能、光伏、风电电站进行完整的测试:测试要求满足GB/T 36547-2018《电化学储能系统接入电网技术规定》、GB.T 36548-2018《电化学储能系统接入电网测试规范》GBT 34133-2017 《储能变流器检测技术规程》GBT34120-2017 《电化学储能系统储能变流器技术规范》、GB/T 19964-2012《光伏发电站接入电力系统技术规定》、GB/T 29319-2012《光伏发电系统接入配电网技术规定》、NB/T 32004-2018《光伏发电并网逆变器技术规范》、Q/GDW 1617-2015《光伏发电站接入电网技术规定》等。

1.平台能够实现频率扰动、电压扰动(包括单相、两相、相间)、电能质量扰动等功能,能够进行能量回馈,能够进行单相调节,操作简单,可靠性高。

2.电网模拟功能:

(1)静态模拟:

1) 模拟电网频率波动(45Hz~65Hz)

2) 模拟电网电压波动35kV/10kV(0-1.3UN)

3) 模拟电网电压的不对称(每相电压幅值和相位角可调)

4) 模拟电网电压谐波/间谐波注入

(2)动态模拟:

1) 模拟电网电压幅值/相位和频率异常工况

2) 模拟电压跌落***0时,可长时间持续

3) 持续模拟电压升高***大于1.3UN额定电压,可长时间持续

4) 模拟电网电压波动和闪变

3.可人工选定输出一路低压触发信号,该信号与平台变换输出时刻同步,且实现与主电电气隔离。

4.编程控制输出电压功能:平台以指令方式调节输出电压的幅值和频率。其中,动作时间(指接收指令后到开始动作)、触发角、变化速率、初始值、目标值、维持时间和重复次数可通过监控系统进行设定。

5.通讯功能:平台具备便捷的人机交互功能,能够对输出电压、频率进行设置。具备曲线输出功能(电压或频率连续变化曲线以及电压和频率耦合变化曲线),能够对输出曲线进行编辑,以斜坡函数方式调节输出电压的幅值和频率,加载后自动输出。

1)通信接口类型:以太网RJ-45;

2)通信规约:支持Modbus/TCP及Modbus/RTU,应用层规约自定义且开放;

3)通信功能:涵盖所有本地用户操作功能,提供可视化编程功能,编程范围包括电压、频率调节、三相不平衡模拟、谐波模拟、电压闪变模拟。

6.监控系统:平台配备*立的集控操作台并带有LCD显示功能,具备对平台进行现地手动操作的功能,显示语言采用中/英文可切换,提供上位机配套可视化软件。

7.故障保护功能:平台具有完善的故障保护功能,包括欠压、过压、过流、过载、过温、短路、瞬间断电等自我保护功能。各项保护参数可设定,提供与集控系统上位机的接口,具有就地和远方手动紧急切出功能,可在任何时刻手动将测试设备从电网切出。当平台自身出现故障或者接收外部故障信号时,能够安全地与被测设备和电网断开。

8.供电保障:平台具备和主功率回路*立的二次供电回路,同时内置UPS电源,在平台发生故障时确保故障数据记录完整。

9.测量系统:测量系统包括集装箱内就地测量系统和远方后台两部分,测量系统整体精度优于0.5级,各个PT和 CT有良好的瞬态响应特性,精度优于0.2级。

11.并机能力:同型号设备并机时,箱体间均流不平衡度不*过额定电流的2%,具备可扩展能力,满足5套设备并机使用的要求。

12.装置具备旁路功能,不进行测试时,可通过旁路功能使并网发电设备并网发电。

13.装置具备电流模式,电流模式运行时,装置为电流源特性,装置的功率因数、电流大小、电流方向均可控。

技术参数

本次提供的产品可完成对光/储逆变器、风电变流器的电性能测试;车载移动是交流电源具备模拟电网侧各种故障功能,包含过欠频率、过欠电压及高低电压穿越、连续故障穿越等功能。

设备的设计和制造符合以下标准的**版本和要求:

l GB12348 工业企业厂界噪声标准

l GB/T2900.1-1992 电工术语基本术语

l GB/T2900.17-1994 电工术语电气继电器

l GB/T2900.32-1994 电工术语电力半导体器件

l GB/T2900.33-1993 电工术语电力电子技术

l GB/T3768-1983 噪声源声功率级的测定简易法

l GB/T7261-2000 继电器及继电保护平台基本试验方法

l GB 12326 电能质量电压允许波动和闪变

l GB/T 12325-2003 电能质量供电电压允许偏差标准

l GB/T 14549 电能质量公用电网谐波

l GB/T 15139-94 电工设备结构总技术条件

l GB/T16821-1997 通信用电源设备通用试验方法

l GB/T 19826-2005 电力工程直流电源设备通用技术条件及安全要求

l DL/T781-2001 电力用高频开关整流模块

l DL/T459-2000 电力系统直流电源柜订货技术条件

l JB/T5777.4-2000电力系统直流电源设备通用技术条件及安全要求

l GB/T 2424.10-1995电工电子产品基本环境试验规程振动(正弦)试验导则

l GB 2681-81 电工成套平台之中的导线的颜色

l GB 2682-81 电工成套平台之中的指示灯和按钮的颜色

l GB 3797-89 电控设备第二部分:装有电子器件电控设备

l GB 9969.1-88 工业产品使用说明书总则

l GB 3859.1-93 半导体电力变流器基本要求的规定

l GB 3859.2-93 半导体电力变流器应用导规

l GB 3859.3-93 半导体电力变流器变压器和电抗器

l GB/T 13422-92 半导体电力变流器电器实验方法

l GB/T 10228 干式电力变压器技术参数与要求

l GB/T3859.1-1993 半导体变流器基本要求的规定

l GB 4208-93 外壳防护等级的分类

l GB/T 3859.1 半导体变流器基本要求的规定

l GB/T 3859.2 半导体变流器应用导则

l GB/T 3859.3 半导体变流器变压器和电抗器

l DL/T 620 交流电气平台的过电压保护和绝缘配合

l GB 10233-88 电器传动控制设备基本试验方法

l GB/T 1436-93 工业产品保证文件总则

l IEEE td-1992 电力系统谐波控制推荐实施

l IEC62236-5 2003 地面供电平台和设备的发射和抗扰度

l EN50082-2 工业环境的一般标准

l IEC50082-2 EMC 传导及辐射抗干扰标准

l IEC 62116-2008 光伏逆变器防孤岛效应检测

l DIN V VDE V 0126-1-1发电机与公共低压电网之间的自动断开设备

l DIN EN 50081-2 电磁兼容.总干扰释放标准.第2部分:工业环境

l DIN EN 60204-1 机械安全机械电气设备第1部分:一般要求

l EN62116:2011新标准;

l 德国TUV认证标准DIN VDE 0126-1-1:2011与VDE4105:2011;

l 美规IEEE1547/IEEE1547.1标准;

l 澳规AS4777标准;

l 英国:G83/H G83/1-1认证;

l 西班牙:RD 1663/2000认证;

l 意大利:DK5940 认证/ENEL Guide 2010;

l 美国:UL1741-2010认证;

l 加拿大CSA认证标准C22.2 ****07.1-01;

l GB/T 12325-2008 电能质量供电电压偏差

l GB/T 12326-2008 电能质量电压波动和闪变

l GB/T 14549-1993电能质量公用电网谐波

l GB/T 15543-2008 电能质量三相电压不平衡

l GB/T 15945-2008 电能质量电力系统频率偏差

l NBT 32004-2013 光伏发电并网逆变器技术规范

l CGC-GF001-2009 400V 以下低压并网光伏发电专用逆变器技术要求和试验方法

l GB 19964-2012 光伏发电站接入电力系统技术规定

一、项目概述

1.项目特点

该项目为移动式测试平台,目的主要是为了完成对光伏逆变器、风电、储能等新能源电站的现场测试。

NEPRI-9800移动式测试平台采用35kV/10kV直接中压入网方式使用,中压入网方式具有更加接近实际电网使用情况,现场接线操作简单等特点。同时设备在35kV/10kV电网条件下都能满足额定功率输出。

NEPRI-9800移动式测试平台采用35kV/10kV高压闭环控制,为业界**。具有输出电压精度高,带载稳压率高,测试结果更加精准等特点。

NEPRI-9800移动式测试平台可实现35kV/10kV高压并机,客户可以根据自己的需要选择合适的功率段机型以及台数,也可以先根据需要购买1台,后期再增加相同机型并机扩容。多台并机方式使用更加灵活,大功率电站测试时可两台或者多台并联使用,小功率电站时可分开使用,同时测多个站。

设备使用强制风冷模式散热。

2.设备清单

A

型

序号

名称

型号

数量

单位

尺寸(宽深高)米

重量(kg)

备注

1

移动模拟电网

NEPRI-9800 336000kVA-A

1

台

14*2.8*2.9

48000

/

总计集装箱为1个

B

型

1

移动模拟电网-升压舱

NEPRI-9800 336000kVA-REC-B

1

台

5.5*2.8*2.9

20000

一套升压、一套降压舱及一套功率单元舱组成一套6MW移动式电网模拟电源

2

移动模拟电网-降压舱

NEPRI-9800 336000kVA-INV-B

1

台

5.0*2.8*2.6

20000

3

移动模拟电网-功率单元舱

NEPRI-9800 336000kVA-IGC-B

1

台

5.0*2.8*2.9

16000

总计集装箱为3个

3.检测平台的优势

1. 体积小,运输成本低,移动式测试平台使用的集装箱数量少、尺寸小、重量轻

2. 采用高压侧 (35kV/10kV)电压闭环控制,电压精度**可达 0.1%FS

3. 具备高压并机功能,根据测试需要可以并机扩容

4. 采用**的数字内环控制技术,使得产品电压响应速度 (0-130%Un)小于5ms(连锁故障穿越实验标准要求电压响应时间小于响应 10ms)

5. 功率模组使用进口大电流IGBT元器件,耐冲击能力强、可靠性高

6. 平台具备检测光伏、风力发电、SVG、储能变流器、构网型变流器、虚拟同步机等产品相关的涉网功能测试 (已有实际现场应用)

4.平台测试项目

1. 电网适应性测试:包括电压响应测试和频率响应测试

2. 功率控制测试:包括有功功率调节能力测试、无功功率调节能力测试以及功率因数调节能力测试;

3. 低(零)电压穿越测试;

4. 高电压穿越测试;

5. 连续故障穿越测试

6. 电能质量测试:包括三相电压不平衡测试、谐波测试、电压闪变测试和直流分量测试;

7. 充放电响应时间测试:包括放电响应时间测试和充电响应时间测试;(电化学储能系统)

8. 充放电调节时间测试:包括放电调节时间测试和充电调节时间测试;(电化学储能系统)

9. 充放电转换时间测试:包括充电到放电转换时间测试和放电到充电转换时间测试;(电化学储能系统)

10. 相角跳变测试;

11. 惯量响应测试;

12. 阻尼测试;

13. 额定能量测试;

14. 额定功率能量转换效率测试;
