核相器导线测试水槽

型号:NEPRI-6031
分类 国货精品 > NEPRI > 安全工器具试验设备 适用行业 固态变压器 、 工控设备仪器仪表 、 电线电缆线束 摘要 安全工器具试验设备
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 核相器导线测试水槽依据DL/T 971-2017《带电作业用便携式核相仪》、GB 13398-2008《高压核相器的电气性能与试验方法》中关于电阻性核相仪连接导线绝缘强度测试设计

产品特点

  • 连接导线绝缘强度试验水槽由试验水槽、绝缘支撑杆、不锈钢导线杆组成。试验水槽设计为长方形结构,采用**不锈钢制成保证长期使用不生锈,水槽边缘制成圆弧形保证安全性。水槽两侧分别安装有两根直立的绝缘杆,支撑一根不锈钢管水平放置作为高压试验电极。绝缘杆有效长度保证承受试验电压强度。

产品概述

NEPRI-6031核相器导线测试水槽依据DL/T 971-2017《带电作业用便携式核相仪》、GB 13398-2008《高压核相器的电气性能与试验方法》中关于电阻性核相仪连接导线绝缘强度测试设计。

连接导线绝缘强度试验水槽由试验水槽、绝缘支撑杆、不锈钢导线杆组成。试验水槽设计为长方形结构,采用**不锈钢制成保证长期使用不生锈,水槽边缘制成圆弧形保证安全性。水槽两侧分别安装有两根直立的绝缘杆,支撑一根不锈钢管水平放置作为高压试验电极。绝缘杆有效长度保证承受试验电压强度。

图文介绍

功能特性

1. 试验前准备

环境要求:温度-25℃~+40℃,湿度≤80%,试验区域无强电磁干扰。

设备检查:校验水槽电阻率(使用电导率仪检测),确保绝缘支撑架无裂纹、屏蔽环接触面清洁。

2. 试样安装

将核相仪连接引线完全浸入水槽,调整绝缘支架使两端露出水面≥350mm,引线拉直避免弯曲。

高压端接试验电源,接地端与水槽金属框架可靠连接(见图1)。

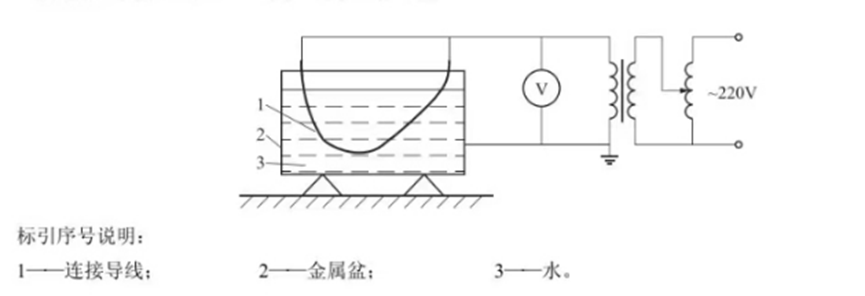

图1.核相器连接导线绝缘强度试验接线图

3. 工频耐压试验

3.1. 升压程序:以1kV/s速率均匀升压*规定试验电压(如10kV系统加压*8kV),维持1分钟。

3.2. 监测与记录:实时读取泄漏电流值,判定标准:10kV/35kV系统泄漏电流≤2mA,无局部放电或过热现象。若电流*标,立即降压并检查引线绝缘层是否破损或受潮。

4. 试验后处理

降压*零,使用接地棒对引线放电≥3分钟,拆卸试样并记录数据。

技术参数

主要技术参数

额定电压:50kV

水槽材质:SUS304

水槽尺寸:1000*500*500(mm)
