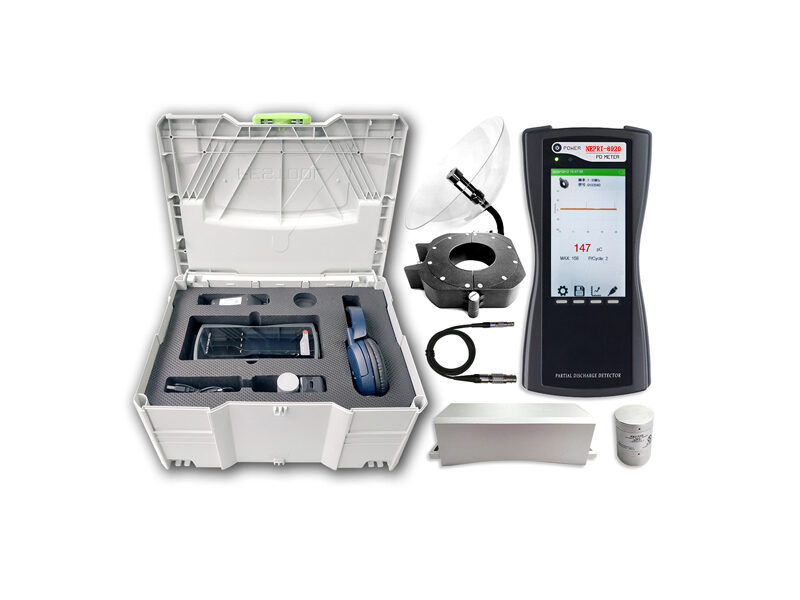

手持式局部放电带电测试仪

型号:NEPRI-6920
分类 国货精品 > NEPRI > 局部放电测试设备 适用行业 固态变压器 、 工控设备仪器仪表 、 电线电缆线束 摘要 局部放电测试设备
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估

产品特点

  • 人性化的人机界面方便不同设备的数据管理,包括历史数据变化趋势的追溯、横向与纵向数据分析,实现被测设备360°全面诊断;

产品概述

注意事项

NEPRI-6920手持式局部放电检测仪用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估。该装置使用时有如下注意事项:

请在温度-20℃~50℃,相对湿度不*过 80%的室内使用;

请远离易燃易爆危险品;

仪器上电时请先充电,当充电指示灯亮时,方可开机;

为防止干扰或漏电事故,请在充电时关闭电源开关;

如有液体与腐蚀性物质接触到仪器,应立即停止使用并关机,由专业人员处理;

接插件为进口连接器,应采用抽插式插拔,切勿螺纹式旋转、摇动接插件、强拽电缆线,插拔接插件用力适中、接插时应插到位;

主机与附件均不得拆卸,若确实需要需由本公司售后服务人员拆卸。

简述

NEPRI-6920手持式局部放电检测仪可广泛应用于电力系统的剧院检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:

局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中**值(dB)来表征局部放电的强度。

局部放电频度检测:装置测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

图文介绍

产品特点

配置不同传感器实现对应高压电气设备的局部放电检测;

提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;

人性化的人机界面方便不同设备的数据管理,包括历史数据变化趋势的追溯、横向与纵向数据分析,实现被测设备360°全面诊断;

内置*声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;

采用非侵入式检测方式,测试过程中无需停电,也许无施加高压源,比传统的脉冲式局部放电检测仪使用更加方便;

测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理;

产品应用

NEPRI-6920手持式局部放电检测仪广泛应用于以下领域:

发、配电企业

铁路系统

石油化工供电系统

航空航天检测领域

自动化检测领域

按照标准

DL/T 500-2009 电压检测仪使用技术条件

GB/T 4208-2008 外壳防护等级的分类(IP代码)

GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验 A:低温试验方法

GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验 B:高温试验方法

GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验:交变湿热试验方法

GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:冲击试验方法

GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:振动(正弦)试验方法

GB/T 17626.2-2006 电磁兼容性 试验和测量技术 静电放电抗扰度性试验(IEC 61000-4-2:1995)

GB/T 17626.5-2008 电磁兼容性 试验和测量技术 浪涌(冲击)抗扰度试验(IEC 61000-4-5:1995)

GB/T 17626.3-2006 电磁兼容性 试验和测量技术 射频电磁场辐射抗扰度试验(IEC 61000-4-3:1995)

GB/T 17626.4-2008 电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验(IEC 61000-4-4: 1995)

GB/T 17626.7-1998 电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则

GB/T 19862-2005 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法

2.7 产品配置清单

NEPRI-6920手持式局部放电检测仪(以下简称为NEPRI-6920手持式)由检测主机、传感器、PC机、软件光盘及相关附件组成,其中传感器、PC机、软件光盘为选配部分,详细配置如表一所示: 表一

名 称

型号

数量

单位

备 注

1

检测主机

NEPRI-6920手持式

1

套

标配

2

外置接触式*声波传感器

NAE-40

1

个

选配 用于变压器、GIS、电机等局放检测

3

特高频传感器

NUHF-2

1

个

选配 用于GIS局放检测

4

高频互感器

NCT-3

1

个

选配 用于电缆局放检测

5

测试线

-

1

套

标配

6

充电器

-

1

个

标配

7

USB线

-

1

根

充电及PC机数据通讯

8

说明书

-

1

份


9

出厂检测报告

-

1

份


10

合格证

-

1

份


11

保修卡

-

1

份


技术参数

参数指标

TEV 测量

UHF 测量

测量范围

0-60 dBmV

检测频段

300-1500MHz

分辨率

1dB

测量范围

-75dBm-0dBm

精度

±1dB

精度

<1dBmV

每周期**脉冲

1400

传感器频段

300-2000MHz

测量频带

1~100MHz



AA 测量

AE 测量

测量范围

-6dBμV * 68dBμV

测量范围

-6dBμV * 68dBμV

分辨率

1dB

分辨率

1dB

精度

±1dB

精度

±1dB

传感器中心频率

40 kHz

频率范围

40~200 kHz

HFCT 测量

传感器传输阻抗

5mV/mA

检测频率

1~30MHz

灵敏度

≤50pC

硬件

外壳

ABS

显示

5.0 寸RGB液晶屏

控制器

ARM

连接器

USB 接口(兼充电器输入)

3.5mm 立体声耳机插孔

外部*声波传感器输入

无线 wifi

无线同步基准

耳机

*小 8 欧姆

SD 卡

标配 16G

内置电池

3.7V/1Ah 锂电池

工作时间

约 8 小时

充电器

AC 90-264V 或 DC 5V

使用温度

-20 ~ 50℃

湿度

20-85% 相对湿度

重量

0.4KG(主机)
