产品用途
根据《DL∕T 2157-2020带电作业工器具试验系统》、《DL/T976-2017带电作业工具、装置和设备预防性试验规程》、《DL/T1476-2023电力安全工器具预防性试验规程》等相关规程规定，本试验系统通过对个体防护装备以及登高工器具的力学进行预防性试验用以判断是否符合标准。
产品特点
本安全工器具综合力学试验系统主要由综合静负荷试验装置和主控台组成，主要测试项目包括：登杆脚扣、登高板、硬梯、软梯、快装脚手架、滑车、安全带、安全绳、自锁器、缓冲器。本系统能够通过以太网口、RS232串口、RS485总级与外设系统互联，高效灵活搭建试验平台。
产品概述
1. 系统说明
根据《DL∕T 2157-2020带电作业工器具试验系统》、《DL/T976-2017带电作业工具、装置和设备预防性试验规程》、《DL/T1476-2023电力安全工器具预防性试验规程》等相关规程规定，本试验系统通过对个体防护装备以及登高工器具的力学进行预防性试验用以判断是否符合标准。
1.1 系统架构

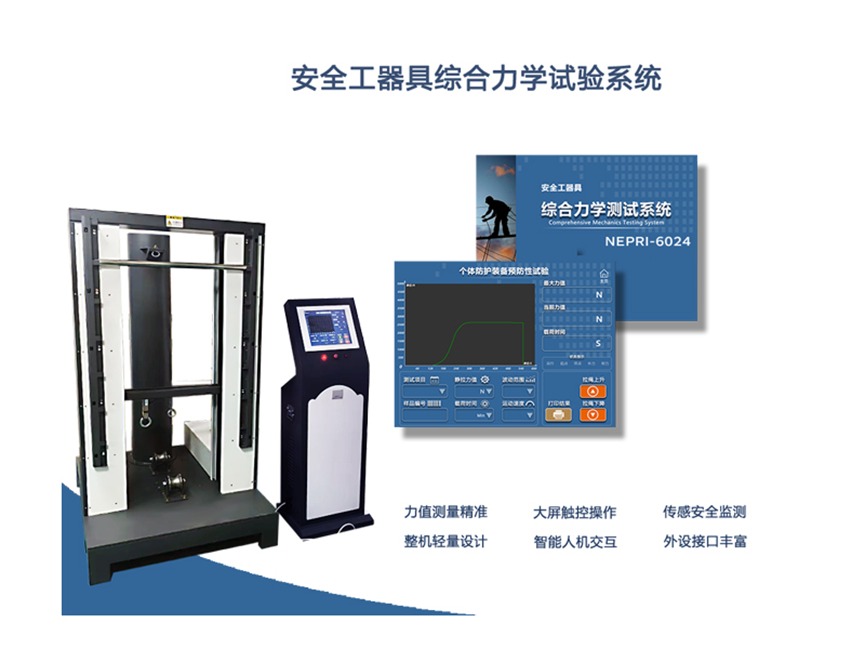

本安全工器具综合力学试验系统主要由综合静负荷试验装置和主控台组成，主要测试项目包括：登杆脚扣、登高板、硬梯、软梯、快装脚手架、滑车、安全带、安全绳、自锁器、缓冲器。本系统能够通过以太网口、RS232串口、RS485总级与外设系统互联，高效灵活搭建试验平台。
1.2系统软件
本安全工器具综合力学试验系统采用具有高可靠与安全性的Linux操作系统，软件操作界面简洁明了，操作者能够轻使用。本系统软件同时还提供上级管理数据中心接口 ，能够根据需求快速并入数据系统。
图文介绍
1. 技术参数说明
本安全工器具综合力学试验系统涉及登高工器具、个体防护装备的预防性试验，主要参数如下：
2.1登高工器具
2.1.1登高工器具试验项目与参数
测试项目
登杆脚扣、登高板、硬梯、软梯、快装脚手架
其它：根据实际需要可自定义拉力值。
试验参数
拉力值范围：0~5kN
准确度：±0.1%
有效试验高度：≤2800mm
2.1.2登高工器具试验项目与参数
测试项目
安全带、安全绳、自锁器、缓冲器、滑车
其它：根据实际需要可自定义拉力值。
试验参数
拉力值范围：0~5kN
准确度：±0.1%
有效试验高度：≤3000mm（浪注：滑车≤2000mm）
2.1.3系统设备参数
操作系统：Linux操作系统
人机界面：15寸液晶触摸屏
安全防护：操作界面及警示灯提醒，异常状态自动急停功能
打印功能：58mm热敏打印机
外部接口：支持USB、以太网、RS232、RS485
电源参数：AC 220V,50Hz 额定功率800W
外形尺寸：1000mm*1200mm*1850mm
2.1.4系统参数汇总表
试验项目 | **拉力 | 准确度 | 有效试验高度 | ||
登高工器具 | 登杆脚扣 | 5kN | ±0.5% | ≤2800mm | |
登高板 | |||||
硬梯 | |||||
软梯 | |||||
快装脚手架 | |||||
个体防护装备 | 滑车 | 20kN | ±0.5% | ≤2000mm | |
安全带 | 5kN | ±0.5% | ≤3000mm | ||
安全绳 | |||||
自锁器 | |||||
缓冲器 | |||||
其它装备 | 自定义项目 | 20kN | ±0.5% | ≤3000mm | |
人机界面 | 15寸液晶显示屏，支持自动或手动控制 | ||||
打印功能 | 58mm热敏打印机 | ||||
外部接口 | USB、以太网、RS232、RS485 | ||||
电源 | AC 220V,50Hz 额定功率800W | ||||
外形尺寸 | 1000mm*1200mm*1850mm | ||||
其它 | *集成化一体机，可完成多项目测试； *丰富的外设接口，方便快捷接入试验室信息系统； | ||||
2. 试验方法
3.2登高工器具试验
3.2.1登高脚扣试验
脚扣试验分为脚扣静态负荷和脚扣带静态负荷两种，试验要求参数如下：
项目 | 周期 | 类别 | 试验静拉力(N) | 载荷时间(min) |
静负荷试验 | 1年 | 脚扣 | 1176 | 5min |
1年 | 脚扣带 | 90 | 5min |
3.2.2登高板试验
登高板静负荷试验要求参数如下：
项目 | 周期 | 要求 |
静负荷试验 | 0.5年 | 施加2205N静压力，持续时间5min |
3.2.3梯具试验
梯具分为安全工器具的硬梯和带电作业的绝缘硬梯，所涉及试验参数及试验方法有所差异，详细试验要求参数如下：
项目 | 类别 | 类型 | 周期 | 试验静拉力(N) | 载荷时间(min) |
梯具静负荷试验 | 安全工器具 硬梯 | 竹梯、木梯 | 0.5年 | 1765 | 5 |
其他梯 | 1年 | 1765 | 5 | ||
带电作业工器具 绝缘硬梯 | 水平强度试验 | 1年 | 1000 | 1 | |
横档强度试验 | 1年 | 800 | 1 | ||
抗压试验 (折梯人字梯) | 1年 | 1600 | 1 |
3.2个体防护装备试验
3.2.1安全带试验
安全带根据类型分为围杆作业、区域限制、坠落悬挂等三种类型，试验要求参数如下：
项目 | 周期 | 要求 | ||
静负荷试验 | 1年 | 种类 | 试验静拉力(N) | 载荷时间(min) |
坠落悬挂安全带 | 3300 | 5 | ||
围栏作业安全带 | 2205 | 5 | ||
区域限制安全带 | 1200 | 5 | ||
注：牛皮带的试验周期为半年 | ||||
3.2.2安全绳试验
安全绳静负荷试验要求参数如下：
项目 | 周期 | 要求 |
静负荷试验 | 1年 | 施加2205N静压力，持续时间5min |
3.2.3缓冲器自锁器测试
缓冲器自锁器静负荷试验要求参数如下：
项目 | 类型 | 周期 | 要 求 |
静负荷试验 | 自锁器 | 1年 | 施加2205N静压力，持续时间5min |
缓冲器 | 1年 | 施加1200N静压力，持续时间5min |
