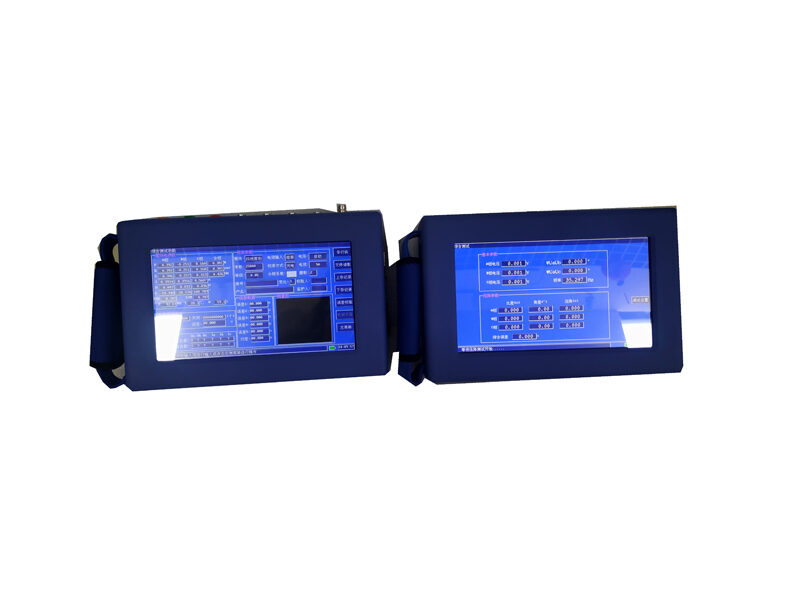

载波式电能表及二次压降及负荷测试仪

型号:NEPRI-6554
分类 国货精品 > NEPRI > 互感器检测和计量仪器 适用行业 工控设备仪器仪表 、 移动电源储能设备 、 动力电池检测 摘要 互感器检测和计量仪器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 采用主机和辅机两部分组成,由主机发射同步信号自动完成二次压降的测量,不需要在电能表侧和PT端之间拉设临时电缆,从测试原理上杜绝了因拉设电缆可能引起的电网事故

产品特点

  • 采用了与WINDOWS相似的图形化操作界面,全汉字显示,*触摸屏操作

  • 采用载波通信进行同步采样和数据传输

产品概述

产品特点

1. 9寸1024X480分辨率大屏幕彩色触摸屏显示,在综合测试功能下,可一屏完成被校表参数的设置、显示电参数、向量图、接线判别结果及被校表误差。

2. 采用了与WINDOWS相似的图形化操作界面,*触摸屏操作,操作简单。

3. 内置手写输入功能,汉字可通过手写输入,数字通过数字键盘输入。

4. 智能帮助系统,随时向用户提供操作方法。

5. 采用载波通信进行同步采样和数据传输;蓝牙通讯,掌上电脑控制;

6. 载波通信采用了高阻输入技术,工作时不影响电能计量准确性,通信距离大于1公里。

7. 具有接线错误判断功能,可显示表计端和PT端电压相序图,判断接线正确性。

8. 能在三相三线、三相四线、单相等方式下进行全自动测量,自动计算三相的比差、角差、压降和 综合误差。

9. 不需断开二次回路,使用钳表测量CT和PT负荷,安全快捷。

10. 能现场检验单相有功电能表、三相三线有功电能表、三相四线有功电能表、三相三线无功电能表、三相四线无功电能表,并能进行标准偏差检验。

11. 具有基波表、谐波表校验功能,可校验基波表,谐波表。

12. 可同时校验主副表,对同一块电能表同时进行有功校验和无功校验。

13. 可同时显示三相电压、三相电流的实时测量波形。

14. 实时分析任意一相的电压和电流的谐波含量,可一屏显示电压和电流的谐波数据,并以柱状出显示;可测量1-51次谐波电压、电流的有效值、相位角、有功、无功值,以判断各次谐波的功率潮流方向;可将所有的谐波正功率和负功率单*相加,并显示与基波的百分比。

15. 能判别三相三线2256种三相四线18432种错误接线;根据接线结果给出相应的接线图和接线系数;对错误接线进行电量更正计算;模拟现场各种错误接线并给出相应的接线图、相量图和接线系数,做为计量人员培训使用。小于1mA低负荷时,不影响接线判别结果。

16. 具有三相三线错误接线追补电量功能。

17. 具有电能累加功能,两台设备配合使用可测量线路损耗。

18. 仪器内置温湿度传感测试,无需外接温湿度传感器。

19. 可检测电子式电能表485通讯故障。

20. 具有485自动抄表功能。满足**电网下发的《电能计量装置现场作业指导书》的要求,并对数据进行保存。可读取通讯规约满足97规约和07规约的电表的数据。

21. 可对液晶屏亮度进行调节。

22. 可采用标准U盘存储现场测试数据,可保存30万条以上现场测试记录。

23. 内置大容量存储芯片,可存储现场测试数据,可保存20万条以上。

24. 可新建或打开已有的现场记录库文件,可对库文件中的记录进行删除、查询等操作。

25. 完善的数据浏览功能,可实现校验仪存储器和U盘之间的数据交互。

26. 内置了4种用户自定义校表参数,方便和各种MIS系统连结。

27. 管理用PC机读取校验仪中的现场测试记录,可直接将U盘插在USB接口读取;PC机也可把需要校验的电能表信息写入U盘,实现现场免输入。

28. 可直接将设备插在PC机的USB接口,通过PC机读取校验仪中的现场测试记录;也可以通过PC机把需要校验的电能表信息写入设备存储器,实现现场免输入。

29. 可选配扫描枪,通过电能表条码号读取校验计划中的电能表信息。

30. 具有完善的过压,过流保护措施,安全可靠。

31. 具备内置外置工作电源切换及保护功能,方便现场操作;可选配内置锂电池并显示电池容量。

32. 电压量程、电流量程可手动自动切换,并确保全量程电能常数不变。

33. 采用AC30V~450V宽输入电压的开关工作电源,适用性强,安全可靠。

图文介绍

NEPRI-6554电能表及PT二次压降负荷测试仪采用了我公司自主开发并拥有知识产权的仪器仪表通用平台及软件通用平台,该平台硬件集成了32位CPU、100M高速DSP、10万门FPGA、10M网络控制芯片、标准的U盘存储和彩色液晶接口。软件平台集成了嵌入式实时操作系统(NSRTOS)、**图形界面接口(NSGUI)、文件管理系统(NSFILES)和TCP/IP网络协议栈(NSNET)。

硬软件上采用了一系列新工艺及新技术,使该仪器体积更小、可靠性更高、指标更稳定、使用更方便和功能更全。

NEPRI-6554电能表及二次压降及负荷测试是我公司根据多年生产无线二次压降和现场校验仪的经验**改进的第三代产品,它采用互感器二次线路载波通信技术,和前几代产品相比,彻底解决了使用GPS和ISM无线做为同步采样信号时受天气、高楼等复杂环境而影响压降测试的缺点。

本产品的载波通信采用了高阻输入技术,工作时不影响电能计量准确性,通信距离大于1公里。

二次压降测量采用主机和辅机两部分组成,由主机发射同步信号自动完成二次压降的测量,不需要在电能表侧和PT端之间拉设临时电缆,从测试原理上杜绝了因拉设电缆可能引起的电网事故,既保证了电能计量的准确性,又不影响电网的安全稳定运行,解决了应用传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。

技术参数

主要技术参数

1. 电流、电压、有功功率、有功电能准确度等级(内置电流互感器):0.1级、0.05级。

2. 无功功率、无功电能准确度等级:0.2级

3. 电压输入:30V~440V,60V、100V、200V和400V四档,可选择自动切换

4. 电流输入:

a) 内置电流互感器:0.05A~10A ,可选择自动切换

b) 钳型表:可选1A、5A、10A、20A、50A、100A、500A、1000A和1500A

5. 相位测量:-180°~+180°,准确度:±0.05°

6. 频率测量:45Hz~65Hz,准确度:±0.01Hz

7. 输入阻抗:电压输入阻抗≥300KΩ,电流输入阻抗≤0.01Ω

8. 输出标准电能脉冲:

内部高频:内置电流互感器时:1.2×108p/kW.h; 全量程不变

使用钳型表时 1.2×108 ÷(钳型表量程÷5)p/kW.h

输出电能常数:100~120000000可设置

9. 温度影响:3ppm/℃

10. 24小时变差:≤0.01%

11. 工作电源:30V~450V

12. 功耗:≤10VA

13. 二次压降测试技术指标

1)测量范围:

比差(%):0.001~99.9 分辨率:0.001

角差(分):0.01~999.9 分辨率:0.01

2)基本误差:

精度等级:2级

DX=±(X×2% +Y×2%±0.02%)

DY=±(X×2% +Y×2%±0.5分)

3)工作范围:

20.0~120.0V

14. 二次负荷测试技术指标

1)测量范围:

导纳(ms): 99.99

阻抗(Ω): 50.00

2)基本误差:

DX=±(X×2% +Y×2%±2个字)

DY=±(X×2% +Y×2%±2个字)

3)工作范围:

电压:20.0~120.0V

电流:0.05~6.0A
