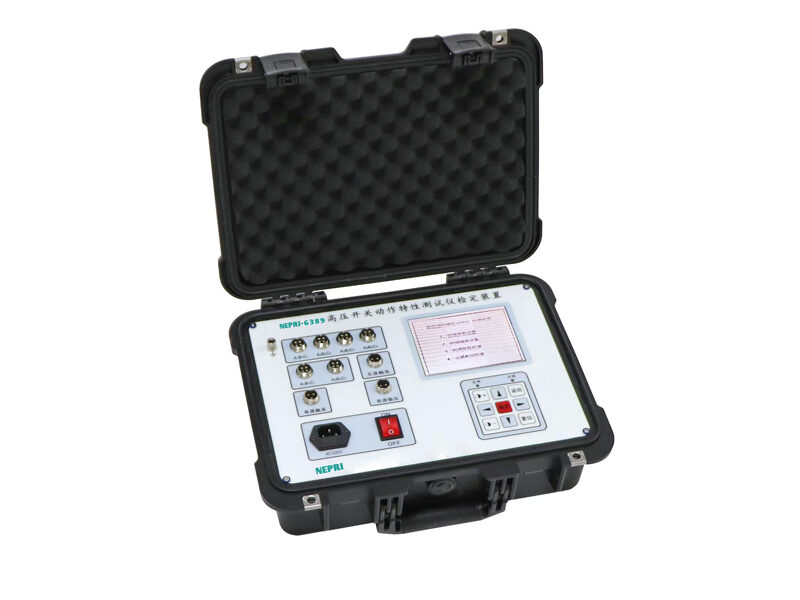

高压开关动特性测试仪检定装置(时间部分)

型号:NEPRI-6389
分类 国货精品 > NEPRI > 开关测试仪器及标准器 适用行业 工控设备仪器仪表 、 移动电源储能设备 、 动力电池检测 摘要 开关测试仪器及标准器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 声明:原型号**代GKJZ-D型号已经停产,升级改款产品NEPRI-6389为新一代产品

  • 可用于校验和检测高压断路器动特性测试仪的时间基准,用于校验高压开关测试仪时间测量功能。

产品特点

  • 本装置可12路断口同时输出,可同时模拟12个高压断路器触头断口的合/分闸。

  • 本装置既可单机使用,也可以联接电脑使用。

产品概述

本校验装置能产生高精度、宽范围的定时信号,并能模拟高压开关(断路器)的动作,可用于校验和检测高压开关测试仪的时间基准及时间测量功能,也可对高压开关测试仪合闸电阻和投切时间进行校验。

图文介绍

作原理简介:

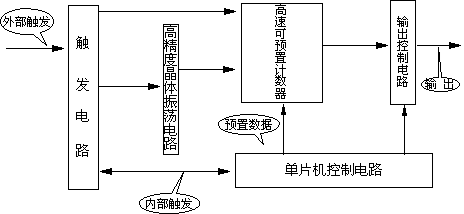

时间校准装置电路划分为:触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路,如图(1)所示。

图(1)

4.2 该校准装置的特点是:

4.2.1 实时性强。装置触发环节采用恒流触发,计数环节采用高速可编程逻辑电路构成同步计数器,保证计数输出和基准脉冲同步,实现了触发实时,计数实时,输出实时。

4.2.2 适配性强。输出接点隔离输出,适应不同类型的高压开关动作特性测试仪的校验,保证了校验的适配性。

4.2.2 **性和稳定性高。采用高精度有源晶振,保证基准脉冲的**性和稳定性。

五、仪器面板主要部分说明:

1、12路断口

2、6路合闸电阻

3、有源触发输入

4、无源触发

5、有源输出

6、接地柱

7、电源插座

8、电源开关

9、液晶屏

10、键盘



5.1 12路断口:

本装置可输出时间信号。12路触头输出与被测高压开关测试仪信号端口一一对应,前6路A1,B1,C1,A2,B2,C2公共点接地柱相通,后6路A3,B3,C3,A4,B4,C4公共点接地柱隔离,称之为虚地。如果要同时测量12路,则要保证两个地相连。

5.2 6路合闸电阻:

本装置可模拟带合闸电阻的高压开关动作,仪器前6路通道内置合闸电阻的投切电阻,电阻值分为A1(200Ω)、B1(400Ω)、C1(620Ω),A2(800Ω)、B2(1000Ω)、C2(1200Ω)。(阻值可定制)合闸时间,投切时间均可设置。

5.3有源触发输入:

由被校验的高压开关测试仪提供触发电压,输入触发电压的范围为:DC20-280伏。(仪器对应的)

5.4 开关量输入(无源外触发):

由被试品输出开关量给装置(**是电子开关,普通刀闸会有弹跳,导致装置重复动作),主要用于检测有时间测试要求的其他设备和本装置送检使用。

5.5有源输出:

由被校验的高压开关测试仪或者多功能测试台提供触发电压,输入触发电压的范围为:DC12~150伏左右。用来触发装置。

六、使用具体说明:

6.1接线方法(以被校验高压开关测试仪内触发为例)

将校验装置A1B1C1,A2B2C2,A3B3C3,A4B4C4断口线对应航插与被校验高压开关测试仪一一对接,将校验装置有源触发航插接到高压开关测试仪合分闸电源上。(部分有短路保护功能的断路器测试仪,短路保护必须先去掉。去掉方法是:按住向下键不放,重新开机,仪器屏幕提示“检测状态,无输出短路检查,释放按键继续”)

此接线方式对应的校验装置校准参数设置如下:

触发方式:外触发(此时被校验高压开关测试仪触发方式须设为内触发)

触发类型:有源触发

脉冲输入:节点输入

如果校验装置触发方式设为内触发,则校验装置有源触发输出可不接线。此时,被校验高压开关测试仪触发方式须设为外触发。

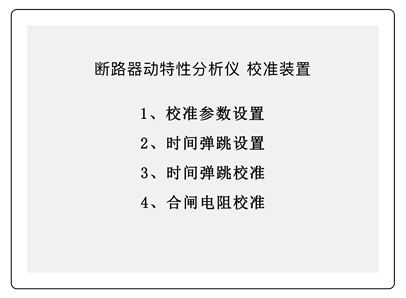

6.2接好高压开关测试仪和校验装置的地线和两者之间相关的测试线。然后开机后显示界面如下:

进入校准参数设置界面,确认参数设置与接线方式无误。返回主界面,进入时间弹跳校准界面进行高压开关动特性测试仪的时间参数校准。

6.3时间弹跳设置

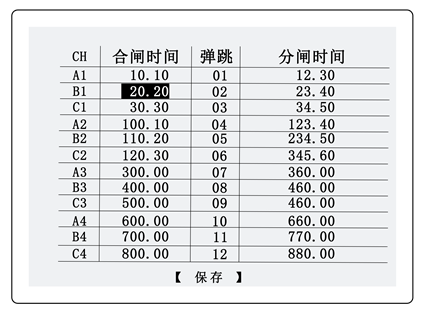

如需对校验时间参数预设值进行修改,可进入时间参数设置界面进行修改。例如:想修改B1通道的合闸时间参数。移动光标到B1对应的合闸时间位置,再按下确认键,即可对数据进行修改主。左右键移动数据位置,上下键改变数据大小。修改完成按OK键确认并移动光标*保存位置,按确认键保存。

如需修改其他通道的数值,方法同上。

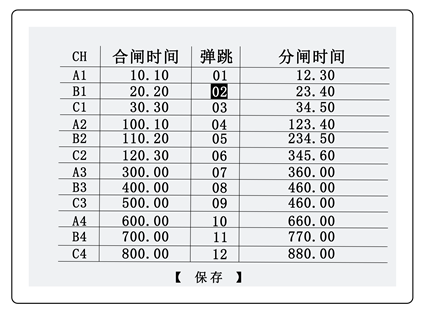

弹跳的设置方法也是一样的,弹跳数值在0-20次之间任意设置。

6.4合闸电阻校准

本装置前6路通道具备合闸电阻功能。阻值可任意选择,订货时告知需要测量的阻值范围或默认出厂值,阻值一旦固定,用户不方便修改,建议返厂修改。

合闸时间和投切时间可自行设定,系统默认合闸时间为60ms,投切时间为10ms。

测试方法和时间测量一致。只看被试品的阻值测量值,标准时间和阻值一次测出。

技术参数

主要技术指标和使用条件:

2.1 本装置有12路断口输出,可同时模拟12个高压断路器触头。

2.2 内置6路合闸电阻校验,可同时对6路合闸电阻、合闸时间、投切时间进行校验。

2.3 高压断路器合闸或分闸时间可在 0.001-15000.000ms范围内任意设置。

2.4 时间分辨率:1微秒,精 度:≤±5µs 。

2.5 弹跳频率可设置为100Hz、200Hz、1kHz、2kHz。

2.6 弹跳次数可在0-20 范围内任意设置。

2.7 支持不同期测试。

2.8 支持内部触发、外部触发、有源触发、无源触发。

2.9 环境温度:0-40℃ 环境湿度:小于85%
