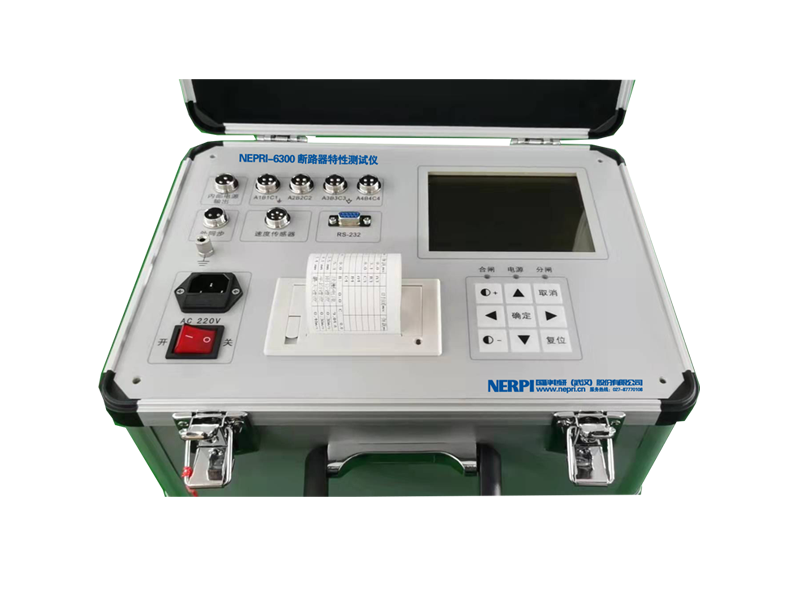

高压开关特性测试仪

型号:NEPRI-6300
分类 国货精品 > NEPRI > 开关测试仪器及标准器 摘要 开关测试仪器及标准器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

  • 抗干扰能力强,在500KV变电站旁路母线带电的情况下,也能轻松试验。

产品特点

  • 开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。

  • 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

产品概述

产品性能

时 间:12个断口的固有分、合闸时间,同相同期、相间同期。

重 合 闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。

弹 跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。

速 度:刚分、刚合速度,**速度,时间-行程特性曲线。

行 程:总行程,开距,*行程,过冲行程,反弹幅值。

电 流:分、合闸线圈的分、合闸电流值、电流波形图。

动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完 成断路器的低电压动作试验,测量断路器的动作电压值。

图文介绍

产品特点

适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

抗干扰能力强,在500KV变电站旁路母线带电的情况下,也能轻松试验。

直线直线传感器,旋转传感器,安装极为方便、简捷。

开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。

主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。

主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。

仪器配有RS-232接口,可与PC机联机操作,也可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。

术语定义

分(合)闸时间:分(合)闸线圈上电作为计时起点,到动、静触头刚分(合)时间。

同相同期:同相之中,分(合)闸时间**与*小之差。

相间同期:三相之中,分(合)闸时间**与*小之差。

平均速度:分(合)闸过程中,动触头总行程的前、后各去掉10%, 取中间80%,动触头运动的行程与时间之比。

**速度:分(合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单位,直*动触头运动停止,得到若干个速度单元值,其中**的单元速度值即为分(合)闸**速度。

刚分(合)速度:根据被测开关的制造厂不同,开关型号不同,各制造厂定义 了不同的刚分、刚合速度,本测试仪将各种不同的定义部分列入其中,供用户自己选择。

ABB-HPL550B2:

ABB公司的550KVSF6开关;

○合前分后10ms:

部分油开关和部分SF6开关;

○合分前后各5ms:

部分油开关;

○LW6型:

LW6型SF6开关;

○LW8-35型:

LW8-35型SF6开关;

○10%到断口:

西安开关厂生产的部分SF6开关;

○同平均速度:

沈阳开关厂生产的部分SF6开关;

○LW33-126

LW33-126型SF6开关;

○合前分后10mm:

部分35KV真空开关;

○合前分后6mm:

部分10KV真空开关。

如以上几种定义均不被采用,用户可根据本测试仪所测量的时间行程特性曲线(行程有方向性),在曲线上自行定义刚分、刚合速度的速度取样段,仪器自动计算出用户定义的刚分、刚合速度(取样段内的行程与时间比)

技术参数

基本参数

时 间: 量程 4000.0ms 分辩率0.1ms

     误差 ①100ms以内 0.1ms ±1个字

②100ms以上 0.1% ± 1个字

        ③同期

速  度: 量程 20.00m/s 分辩率0.01m/s

误差 ①0-2m/s以内 ±0.1m/s±1个字

②100ms以上 ±0.2m/s±1个字

行 程:


量 程

分辩率

误 差

真空断路器

50.0mm

0.1mm

1%±1个字

SF6断路器

300.0mm

1mm

少油断路器

600.0mm

电 流: 量程10.00A 分辩率0.01A

输出电源: DC1~270V数字可调/20A(瞬时工作)

外形尺寸: 360mm(L)×280mm(W)×300mm(H)

重  量: 9kg
