规格参数
产品概述

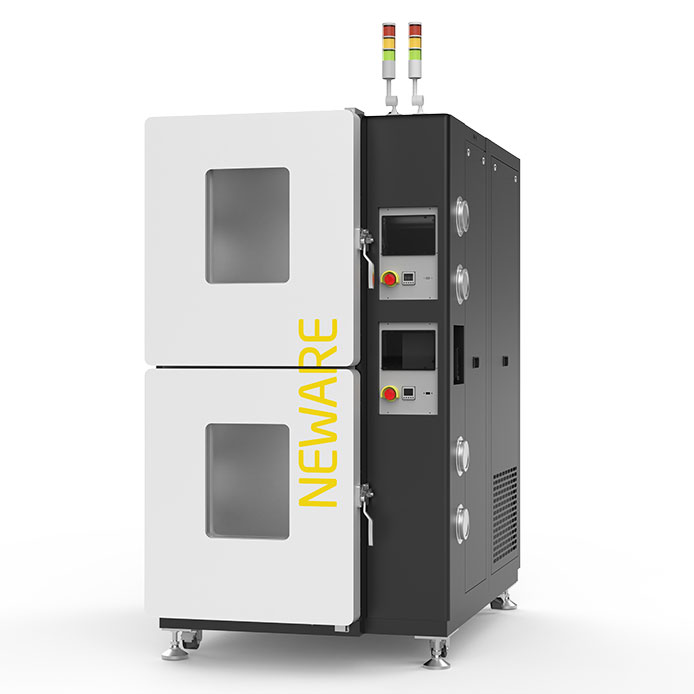

WGDW系列（ 双层标准型）
· 电子/电工/仪表
· 材料/半导体企业
· 学校/医院/化工
· 环保
· 农畜/水产
· 温度偏差 ±2.0℃ （空载、温度稳定时）
· 测试环境温度 +25℃
· 温度范围 -20℃~+150℃ -40℃~+150℃ -70℃~+150℃
· 降温时间 +20℃→-20℃≤45min +20℃→-40℃≤60min +20℃→-70℃≤75min (空载，平均非线性)
· 升温时间 +20℃→±150℃≤60min (空载、平均非线性)
· 温度波动度 ≤±0.5℃ （空载、温度稳定时）
| WGDW-200L-20C-380V-H | WGDW-200L-40C-380V-H | WGDW-200L-70C-380V-H | WGDW-400L-20C-380V-H |
| WGDW-400L-40C-380V-H | WGDW-400L-70C-380V-H | WGDW-600L-20C-380V-H | WGDW-600L-40C-380V-H |
| WGDW-600L-70C-380V-H | WGDW-800L-20C-380V-H | WGDW-800L-40C-380V-H | WGDW-800L-70C-380V-H |
| WGDW-1000L-20C-380V-H | WGDW-1000L-40C-380V-H | WGDW-1000L-70C-380V-H |
WGDW系列隔爆型高低温环境试验箱的具体参数如何?
继续了解参数
技术参数
| 标称内容积 | 400L/800L |
| 内箱尺寸 | W600 mm×D500 mm×H750 mm |
| 外形尺寸 | W1200 mm×D2000 mm×H2050 mm （不含凸起物） |
| 重 量 | 约580 kg |
| 测试方法 | GB/T 5170.2-2017 温度试验设备 |
| 温度范围 | -20℃～150℃ |
| 温度波动度 | ≤±0.5℃（空载、温度稳定时） |
| 温度偏差 | ±2.0℃（空载、温度稳定时） |
| 升温时间 | +20℃→+150℃ ≤60 min（空载，平均非线性） |
| 降温时间 | +20℃→-20℃ ≤45 min（空载，平均非线性） |
| 满足试验方法 | GB/T 2423.1-2008 低温试验方法Ab GB/T 2423.2-2008 高温试验方法Bb GJB 150.3A-2009 高温试验 GJB 150.4A-2009 低温试验 GB/T 10592-2008 高低温试验箱技术条件 （负载不大于35kg/m3钢的热容量，湿热试验时无有源湿、热负载） |
| 保温围护结构 | 外壁材料：优质冷扎钢板，表面喷塑及烤漆处理 内壁材料：不锈钢板SUS304 箱体保温材料：硬质聚氨酯泡沫+玻璃棉（保温厚度100mm） 门保温材料：玻璃棉 |
| 空气调节通道 | 离心风机、加热器、蒸发器（兼除湿器）等 |
| 试验箱标准配置 | 引线孔（可增加）：φ100mm/ 2个 （配软胶塞，箱体左、右两侧各2个） 脚轮：4个(带调整脚) 观察窗：多层中空电热膜加热防雾观察窗（位于门上） 可视范围约：330×450 mm（宽×高），玻璃内附电热除雾，可提供最佳观测视线； 照明灯: 1个 电芯托盘（可增加）：耐高温电绝缘电芯托盘2层，承重(均布):10kg/层（箱内样品累计总承载不超过：40kg） |
| 门 | 单开铰链门（左铰链，右把手），配观察窗、照明灯、 窗框/门框防凝露电热装置、双层硅橡胶密封条 |
| 控制面板 | 控制器显示屏、超温保护设定器等 |
| 制冷机组室 | 制冷机组、接水盘、排水孔、冷凝器等 |
| 配电控制柜 | 总电源漏电断路器、配电板、排风扇、以太网物理接口 1个 温湿度控制器、交流接触器、断路器、热继电器 限温保护器、固态继电器及变压器等 |
| 加热器 | 镍铬合金电热丝式加热器 加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器） |
| 电源线孔及排水孔 | 位于箱体背面 |
| 防爆泄压口 | 位于箱体的左侧，当测试空间压力超过设定压力时自动打开 |
| 工作方式 | 机械压缩单级制冷方式 |
| 制冷压缩机 | 法国进口“泰康”全封闭压缩机或艾默生谷轮压缩机 |
| 主要制冷元器件 | 膨胀阀、压力控制器、干燥过滤器、制冷电磁阀、储液器、油分离器等 |
| 蒸发器 | 翅片管式换热器（兼做除湿器） |
| 冷凝器 | 风冷型：翅片管式换热器 |
| 节流装置 | 膨胀阀/毛细管 |
| 制冷机控制方式 | 控制系统根据试验条件自动调节制冷机组的运行工况 压缩机回气冷却回路 |
| 制冷剂 | R404A（臭氧耗损指数为0） |
| 焊接工艺 | 充氮保护焊接 |
| 控制器型号 | 专业温湿度控制器 |
| 显示器 | 高清彩色LCD触摸屏 |
| 运行方式 | 程序方式、定值方式 |
| 设定方式 | 彩色触摸人机交互，中/英文界面 |
| 控制方式 | 抗积分饱和PID BTHC平衡调温调湿控制方式 |
| 温度测量方式 | A级铠装PT100 传感器 |
| 显示精度 | 温度：0.01℃；时间：1min |
| 超温保护 | 独立超温保护器，当工作室温度超出此保护装置所设定的温度时，会保护停机并发送报警信号 |
| 设备硬件连接 | BTS上位机、电芯检测设备和试验箱通过通道线及数据通讯线实现硬件上互联 |
| 制冷系统 | 压缩机过热、压缩机过载、压缩机超压、冷凝风机过热 |
| 加湿系统 | 加湿热管干烧、供水异常、排水异常 |
| 试验箱 | 可调式超温保护、箱内循环风机异常保护 |
| 其它 | 总电源相序和缺相保护、漏电保护、过载及短路保护、断电恢复保护 |
| 防烟报警 | 装有烟雾报警器，当感应有烟就会自动报警 |
| 排烟装置 | 当烟雾报警器检测到烟雾浓度超标时会启动排烟风机 |
| 电源线缆 | 五芯（三相四线+保护地线）电缆1条（具体规格按需求选配） |
| 总电源漏电断路器 | 三相四线＋保护地线 |
