规格参数
产品概述

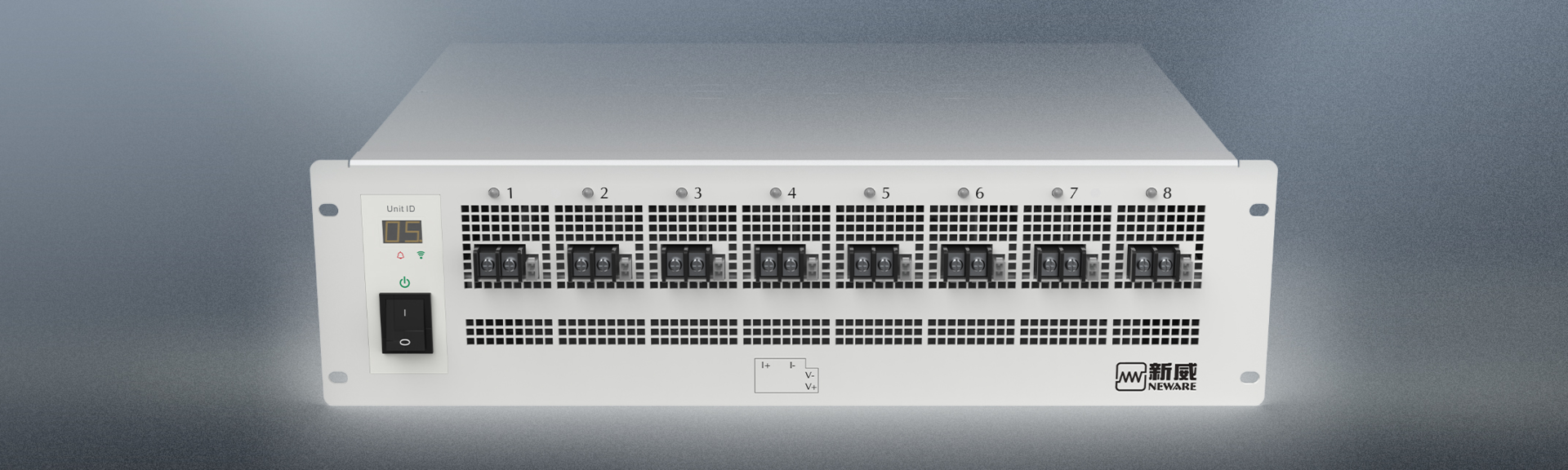

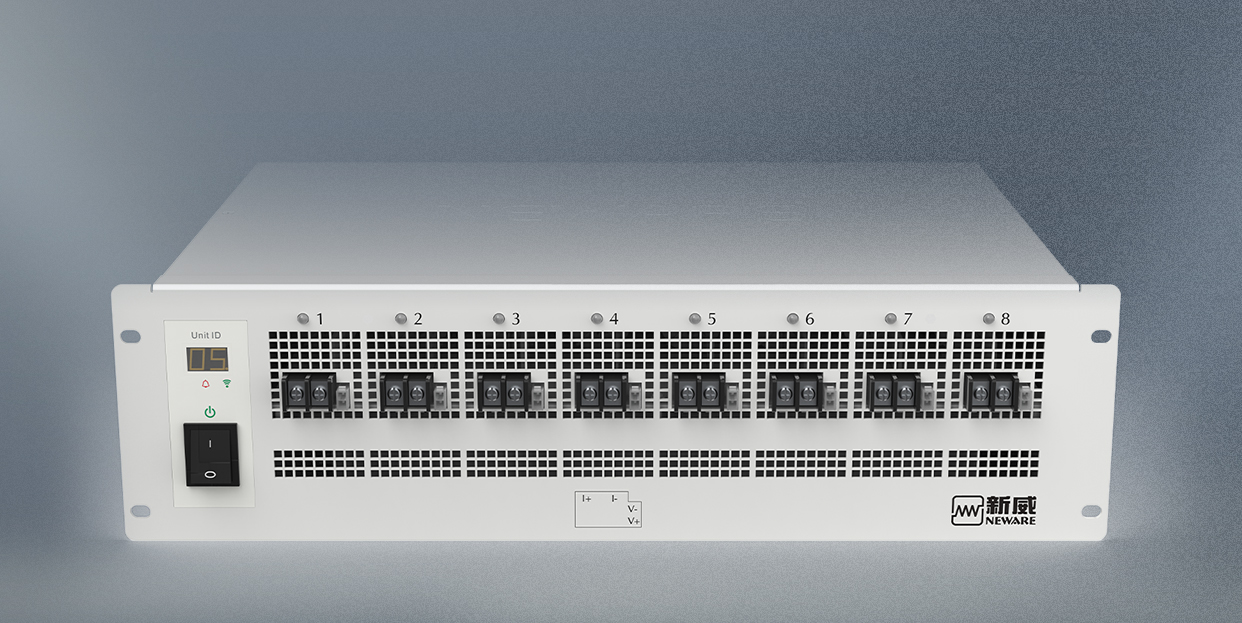

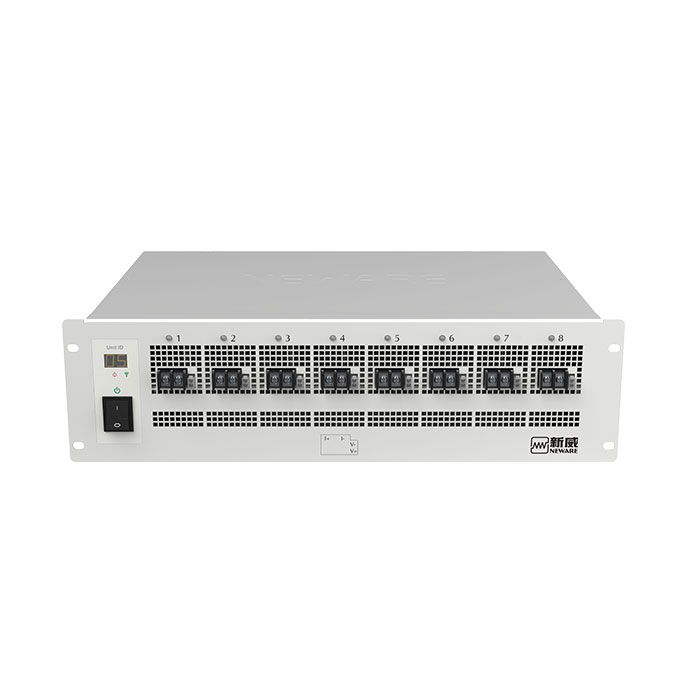

CE-4008Q-5V20A (四量程)
四量程5V20A节能
CE-4008Q-5V20A
技术参数
| 输入电源 | AC 220V ±10% / 50Hz |
| 输入有功功率 | 1200W |
| 量程 | 四量程 |
| 分辨率（AD/DA） | AD：24bit；DA：16bit |
| 输入阻抗 | ≥100MΩ |
| 节能效率 | ≤70% |
| 噪声 | <75dB（1m处测量） |
| IP防护等级 | 防护等级IP20 |
| 电压 | 量程范围：25mV-5V； 最低放电电压：2V (2m线长)； 精度：± 0.02% of FS； 稳定度：0.04% of FS； |
| 电流 | 量程范围：量程① 1A；量程② 6A；量程③ 12A ；量程④ 20A； 最小输出电流：0.5% of FS（每个独立量程）； 精度：±0.02% of FS； 恒压截止电流：0.2% of FS（每个独立量程）； 稳定度：± 0.04% of FS； |
| 功率 | 单通道最大输出功率：100W； 精度：±0.04% of FS； 稳定度：± 0.08% of FS； |
| 时间 | 电流响应时间：≤1ms (10% ~ 90% of FS)； 充放电转换时间：≤10ms (-90% ~ 90% of FS)； 工步时间范围：① ≤(365*24)小时/工步；② 时间格式支持00：00：00：00(h、min、s、ms)； 采样频率：10Hz（最小时间间隔：100ms） |
| 充放电模式 | 恒流充放电、恒压充放电、恒流恒压充放电、恒功率充放电、脉冲充放电、恒阻放电、跟随模式充放电； |
| 脉冲模式 | 脉冲充放电模式：恒流模式、恒功率模式； 最小脉冲宽度：100ms； 单个脉冲数量：单个脉冲工步支持32个不同的脉冲； 脉冲切换：一个脉冲工步可以实现充电连续切换，或者放电的连续切换； 脉冲截止条件：电压、相对时间； |
| DCIR测试 | 支持自定义取点进行DCIR的计算 |
| 循环 | 循环测试范围：1~65535次； 单循环工步数：≤255； 循环嵌套：＜10层； |
| 保护 | 软件保护：掉电数据保护、脱机测试功能、可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、容量上限、延时时间、自定义变量保护等； 硬件保护：防反接保护、过压保护、过流保护、过温保护、急停保护等等； |
| 通道特点 | 恒流源与恒压源采用双闭环结构 |
| 通道控制模式 | 独立控制 |
| 电压电流检测采样 | 四线制连接 |
| 数据库 | 采用MySQL数据库集中管理测试数据 |
| 上位机通讯方式 | 基于TCP/IP协议 |
| 服务器操作系统 | Windows 7以上 |
| 数据输出方式 | EXCEL、TXT、GRAPH、PDF、CSV |
| 服务器磁盘配置 | 推荐500GB以上 |
| 整机通道数 | 8CH |
| 工作温度范围 | 0℃~40℃（在25±10℃范围内，保证测量精度：精度漂移0.005% of FS /℃） |
| 存储温度范围 | -10℃~50℃ |
| 工作环境相对湿度范围 | ≤70% RH（没有水汽凝结） |
| 存储环境相对湿度范围 | ≤80% RH（没有水汽凝结） |
