规格参数
产品概述
CT-5008-5V6A-SMB
· 精度 0.02%FS
· 电流响应时间 ≤2ms
· 3量程
· DBC 导入
· SMBus
· 数据记录 100Hz
· 对电池包进行完全充放电测试，准确测量电池实际容量数据
· 支持接口电压可调，支持上拉电阻可调，支持远程读写
· 对电池包进行循环寿命测试，智能电池数据学习，品质控制
· 各通道独立编程控制，支持恒压充电，恒流充电，恒流放电，恒阻放电，恒功率放电等
· 具有多种保护条件控制和实时状态监控功能，包括过压过流过热等保护措施
· 通过SMBus协议与电池包通讯，读取SMBus数据，分析数据，筛选问题产品
· 具有防反接设计，保障测试操作中的人机安全
· 通过SMBus数据，实时掌握电池包状态
5V6A(SMBus) 3C数码测试仪 技术规格
了解更多
技术参数
| 常规物料编码 | CT-5008-5V6A-SMB-TX CT-5008-5V6A-SMB-TXU |

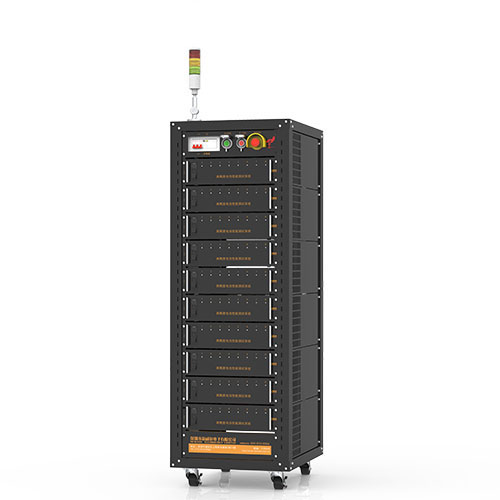

| 机柜尺寸（W*D*H） | 606 * 800 * 1800 (mm) |

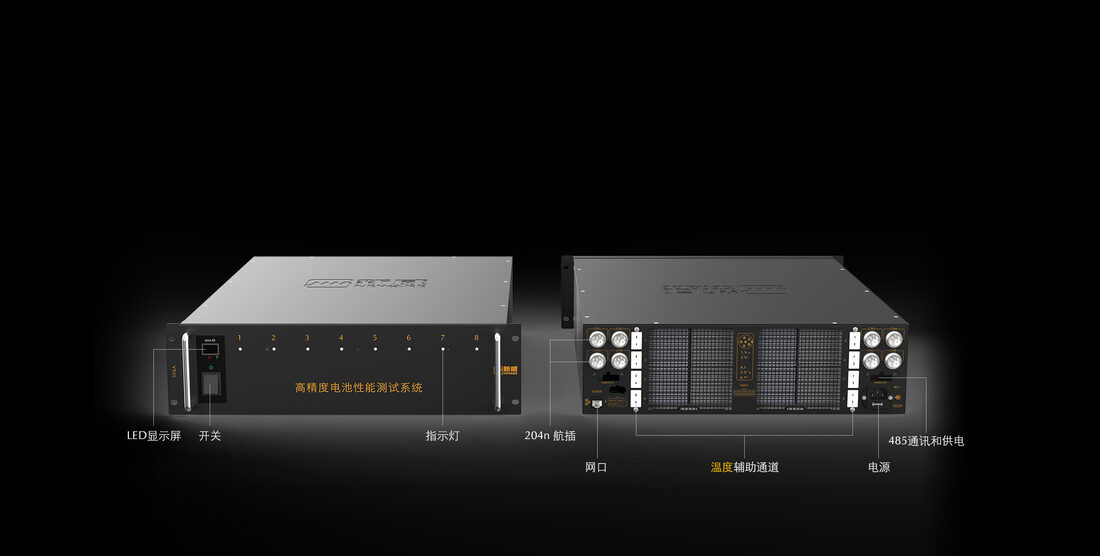

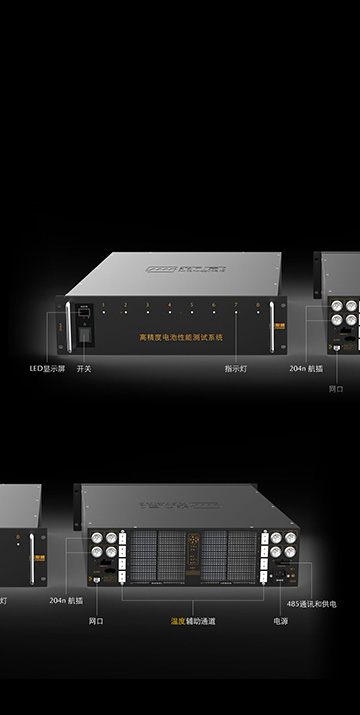

| 每单元机箱尺寸（W*D*H）(mm) | 480 * 660 * 130 (mm) |
| 精度 | 0.02% of FS |
| 输入电源 | AC 220V ±10% / 50Hz |
| 输入功率 | 280W |
| 分辨率 | AD：16bit；DA：16bit |
| 输入阻抗 | 主通道 ≥100MΩ, 辅助通道 ≥ 200kΩ; |
| 电压 | 电压量程 - 5V； 最低放电电压 -5.0~+5.0V； 精度 ± 0.02% of FS； 稳定度 ± 0.01% of FS； |
| 电流 | 每通道输出范围 0A~0.2A,；0.2A~1A；1A~6A 三个量程 精度 ± 0.02% of FS； 恒压截止电流 ≥ 1mA； 恒压截止电流 ± 0.015% of FS； |
| 功率 | 单通道最大输出功率：30W； 稳定度：± 0.1% of FS； |
| 电流响应时间 | ≤2ms |
| 时间 | 电流响应时间 最大电流上升时间2ms； 工步时间范围 ≥ 50ms |
| 辅助电压 | 测量范围 -5V ~ +5V； 测量精度 0.02%； 采样速度 100Hz； |
| 辅助温度 | 探头类型 热敏电阻, 可选配热电偶(K型, T型)； 测试范围 0 ~ 70 ℃, (-40 ~ + 110℃) ； 测量精度 ± 1℃； 采样速度 5Hz； |
| 数据记录条件 | 最小时间间隔：10ms； 最小电压间隔：1mV； 最小电流间隔：1mA； |
| 记录频率 | 100Hz； |
| 充电 | 充电模式：恒流充电、恒压充电、恒流恒压充电、恒功率充电； 截止条件：电压、电流、相对时间、容量、-△V； |
| 放电 | 放电模式：恒流放电、恒功率放电、恒阻放电、恒压放电； 截止条件：电压、电流、相对时间、容量、-△V； |
| DCIR测试 | 支持独立的DCIR工步，自定义脉冲电流脉冲宽度进行DCR测量； |
| 脱机记录容量 | 1GB/CH |
| 循环 | 循环测试范围：1~65535次； 单循环工步数：255； 循环嵌套：具有嵌套循环功能，最大支持4层嵌套； |
| 保护 | 掉电数据保护； 具有脱机测试功能； 可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、容量上限、延时时间； 具有防反接功能； |
| IP防护等级 | 防护等级IP20 |
| 通道特点 | 恒流源与恒压源采用双闭环结构 |
| 通道控制模式 | 独立控制 |
| 电压电流检测采样 | 四线制连接 |
| 数据库 | 采用MySQL数据库集中管理测试数据 |
| 噪声 | <85dB |
| 上位机通讯方式 | 基于TCP/IP协议 |
| 漏电流 | 0.02mA |
| 数据输出方式 | EXCEL2003, 2010、TXT |
| 通信接口 | 网口 |
| 硬件兼容性 | 兼容SMBUS，I2C通信协议 |
| MES数据上传 | 有（80通道以上提供） |
| 工作温度范围 | 0℃~40℃（在25±10℃范围内，保证测量精度：精度漂移30ppm /℃） |
| 存储温度范围 | -10℃~50℃ |
| 工作环境相对湿度范围 | ≤70% RH（没有水汽凝结） |
| 存储环境相对湿度范围 | ≤80% RH（没有水汽凝结） |
| 夹具类型 | 根据客户需求选择 |
