产品概述

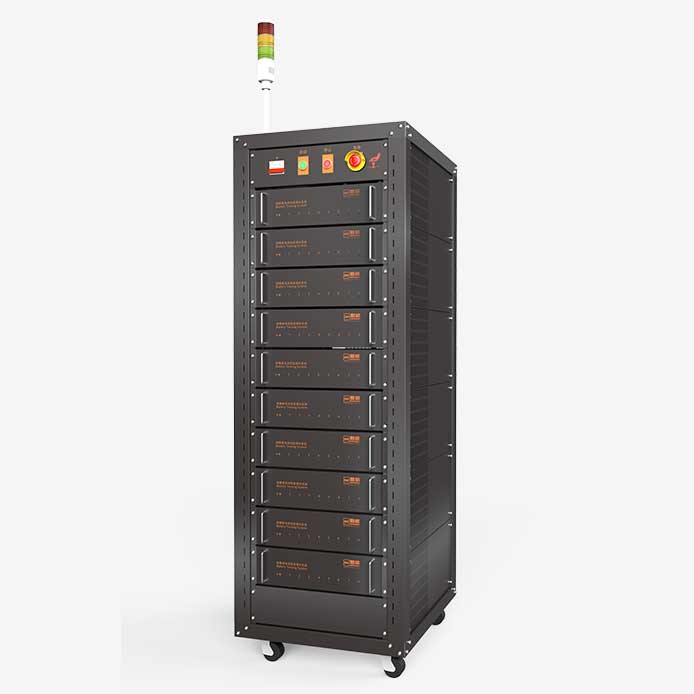

CT-9008-5V6.5A-SMB
CT-9008 高性能电池检测系统
CT-9008 主要用于电池材料和3C电池研究、高精度测试、倍率充放电测试、DCIR直流内阻测试、循环寿命测试、可实现单工步设置记录条件和保护条件。
单机CT-9008，全黑色钣金烤漆设计，光线下隐隐闪现磨砂纹理，尽显现代工业产品高端制造工艺。
8通道设计，0.02%精度，数据记录1000Hz，四量程，支持GSM和CDMA等核心技术的质的提升。
具体的应用可解决很多工程中的实际问题，与传统单量程设备相比，优势明显：提高不同电流量程精度；提高不同电流量程硬件响应时间。
每个通道独立的恒压源、恒流源
1000Hz的高速采样频率
能够捕获测试过程当中电压、电流变化的细节； 在高速脉冲时，能够抓取电流切换瞬间的电流值，是特殊测试应用的重要基础（DCIR、模拟等测试）； 支持：电压变化量、电流变化量进行数据筛选，可以让BTS9004工作在超高速状态下保证抓取关键数据点的同时，可摒弃无用的冗余信息；
技术参数
| 每单元机箱尺寸（W*D*H）(mm) | W*D*H：443*615*125（mm） |
| 常规物料编码 | CT-9008-5V6.5A-SMB |
| 输入电源 | AC 220V +10%/ -20%, 50Hz； |
| 分辨率 | AD：16bit；DA：16bit |
| 输入阻抗 | ≥ 500MΩ 开机状态（关机时漏电流为100uA） |
| 输入有功功率 | 500w |
| 通道特点 | 四量程 宽动态范围 高速采样 高精度 |
| 通道控制模式 | 独立控制 |
| 电压 | 每通道电压范围：充电：0~+5V；放电：+5 V~ 0.5V 最低放电电压：（0.3V+0.05Ω/m*线长（m）*电流（A）+0.05Ω*电流（A））~5V; 精度：± 0.02% of FS； 稳定度：±0.005% of FS； |
| 电流 | 每通道输出范围：① 0.1uA---195uA；② 195uA---6.5mA；③ 6.5mA---195mA；④ 195mA---6500mA； 精度：± 0.02% of FS； 截止电流：① ± 39nA；② ± 1.3μA；③ ± 39uA；④ ± 1.3mA； 稳定度：±0.005% of FS |
| 功率 | 单通道最大输出功率：32.5W； 稳定度：± 0.01% of FS； |
| 电流响应时间(10%FS~90%FS) | ≤100μs |
| 工步时间范围 | ≥10ms |
| 数据记录条件 | 时间△t：≥10ms； 电压△U：≥1mV； 电流△I：≥100nA； |
| 记录频率 | 1000Hz（连续充放电模式）； |
| 充电 | 充电模式：恒流充电 / 恒流恒压充电 /恒压充/ 恒功率充 / 恒阻充； 截止条件：电压、电流、相对时间、容量、能量、功率； |
| 放电 | 放电模式：恒流放电 / 恒功率放电 / 恒阻放电； 截止条件：电压、电流、相对时间、容量； |
| DCIR测试 | 支持DCIR工步 |
| 循环 | 循环测试范围：1~65535次； 单循环工步数：255； 循环嵌套：具有嵌套循环功能，最大支持4层嵌套； |
| 保护 | 软件保护 掉电数据保护； 具有脱机测试功能； 可设定安全保护条件，可设置参数包括：电压上限 / 电压下限 / 电流上限 / 电流下限 / 容量上限保护 / 电压波动保护 / 电流波动保护； |
| 电压电流检测采样 | 四线制连接 |
| 数据库 | 采用MySQL数据库管理测试数据 |
| 上位机通讯方式 | 基于TCP/IP协议(100M Ethernet) |
| 数据输出方式 | EXCEL2003，2010，TXT |
| 通信接口 | 网口 |
| 整机通道数 | 8CH |
| 硬件兼容性 | 兼容SMBUS，I2C通信协议 |
| MES数据上传 | 有 |
| 夹具类型 | 通用型夹具 |
| 服务器操作系统 | Windows 7 64Bit |
| 工作温度范围 | 25±5℃（精度保证），25±20℃(极限使用温度)； |
| 存储温度范围 | 0~60℃ |
| 工作环境相对湿度范围 | ≤70% RH（没有水汽凝结） |
| 存储环境相对湿度范围 | ≤80% RH（没有水汽凝结） |
