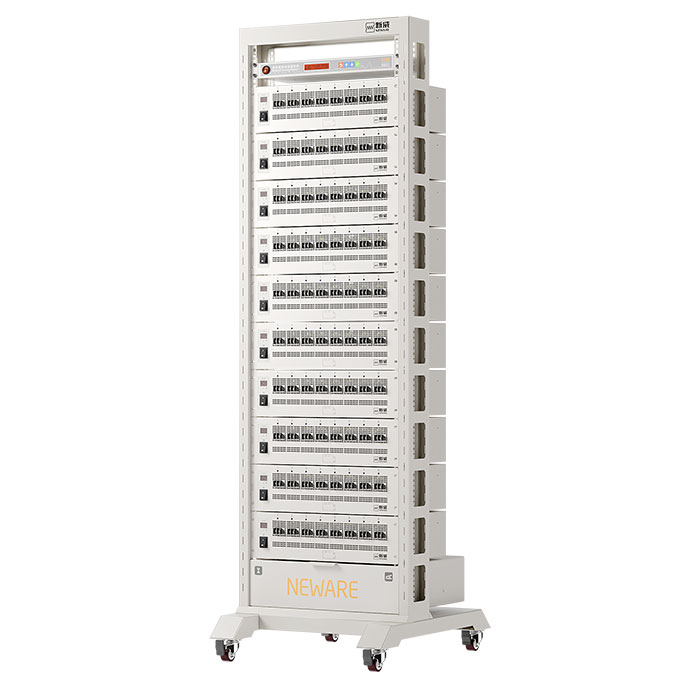

CE-4008Q-5V30A-SR 节能型四量程电池测试系统

型号:CE-4008Q-5V30A-SR
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品定位

同级进口仪器的测试能力
更优的总拥有成本

与同级进口仪器相同的 5V/30A、多量程、高精度测试能力;以更亲和的采购成本与本地化交付服务,服务产线与实验室。

对比 · 进口同级仪器

能力同级,成本更优

四量程、±0.05%FS 精度、微电流分析与多机组网能力全面对标;采购与维护成本显著更低,备件与技术支持本地当日响应。

对比 · 普通国产设备

精度与架构的代差

四线制采样、恒流/恒压双闭环、AD 24bit 高分辨率采样,配合能量回馈节能架构——不只是"能用",而是仪器级可信数据。

对比 · 传统耗能设备

把放电电费找回来

电阻耗能式设备把放电电能全部变成热量;SR 机型将放电能量回馈再利用,节能效率 >65%,同步降低车间散热负荷。

01 / 四量程

四量程自动换挡
从 5mA 到 30A,一台就够了

四档电流量程自动切换:5mA–1A、30mA–6A、60mA–12A、150mA–30A。小量程保证微小电流的分辨率与精度,大量程释放 30A 倍率能力——不必为不同电流段重复购机,产线换型零闲置。

30A
当前量程 · 满量程输出
02 / 能量回馈

能量回馈架构
放电不再是电费单上的损失

行业公开数据显示,化成分容环节电费可占电芯生产总成本 30% 以上。SR 机型采用能量回馈设计,将电池放电能量回收再利用,节能效率 >65%——设备运行越久,省得越多。

被测电池 电芯 ×8 通道 双向变换通道 双向 DC/DC 电网 / 母线 交流母线 其他通道 通道间转供 充电 放电能量回收 回馈电网 转供充电
放电能量经双向变换回馈电网或转供其他充电通道,形成能量闭环
>65%本机节能效率
30%+化成分容电费占生产成本(行业数据)
30–60%能量回馈综合节能率(行业数据)

节电收益估算器

拖动下方滑块圆点,估算 SR 机型一年可为您省下的电费
0kWh预计年节电量
0元预计年省电费

估算模型:单机额定输入 1.8kW × 台数 × 运行小时 × 365 天 × 节能比例。节能比例默认取行业区间(30%–60%)的保守下限 30%,实际收益因工况、负载率与电价而异,仅供参考。

03 / 精密测量

稳态数据采集
拥抱精准之力

稳定可靠的性能参数,确保每一组测试数据准确可信。设备采用模块化设计:单机 8 通道,各通道独立数据采集与编程,最大支持 254 行工步编辑。

电压电流精度
±0.05% FS

电压与电流精度均为 ±0.05%FS,稳定度 0.1%FS,满足分容与研发级测量要求

电流响应时间
≤1ms

毫秒级电流响应,动态工况精准跟随,工步切换无过冲

记录频率
10Hz

高频数据记录,完整保留充放电瞬态细节

采样时间
100ms

稳态数据采集间隔 100ms,长期测试数据连续稳定

离线测试
1GB

内置 1GB 离线数据缓存,网络异常时测试不中断、数据不丢失

分辨率
24bit AD

AD 24bit / DA 16bit 高分辨率采样与输出,微小变化亦可捕捉

采样方式
四线制

四线制开尔文采样消除线阻干扰,大电流下电压读数依然真实

控制结构
双闭环

恒流源与恒压源独立闭环结构,切换无冲击,防止过充过放

04 / 测试模式

多种测试模式
一机在手,能力无限

从常规循环到材料级分析,六种测试模式全面覆盖,满足产线分容、研发验证与质量抽检的多元需求。

循环寿命测试
倍率充放电测试
脉冲模拟测试
GITT
GITT 测试
DCIR
DCIR 测试
dQ/dV 微分容量曲线
dQ/dV 曲线分析

为高级电池测试而生

支持 dQ/dV 微分容量曲线分析,清晰呈现充放电电压平台的细微变化,帮助研发与质检人员快速定位材料衰减、析锂等深层问题,让每一组测试数据产出更深层的判断依据。

dQ/dV 微分容量曲线分析(四组实测曲线)
05 / 安全防护

始终如一的安全守护

八重软硬件保护机制全程在线,从数据到电压、电流、容量多维度守护每一次测试。

放电数据保护
离线测试功能
电压上限设置
电压下限设置
电流上限设置
电流下限设置
容量上限设置
延时时间设置

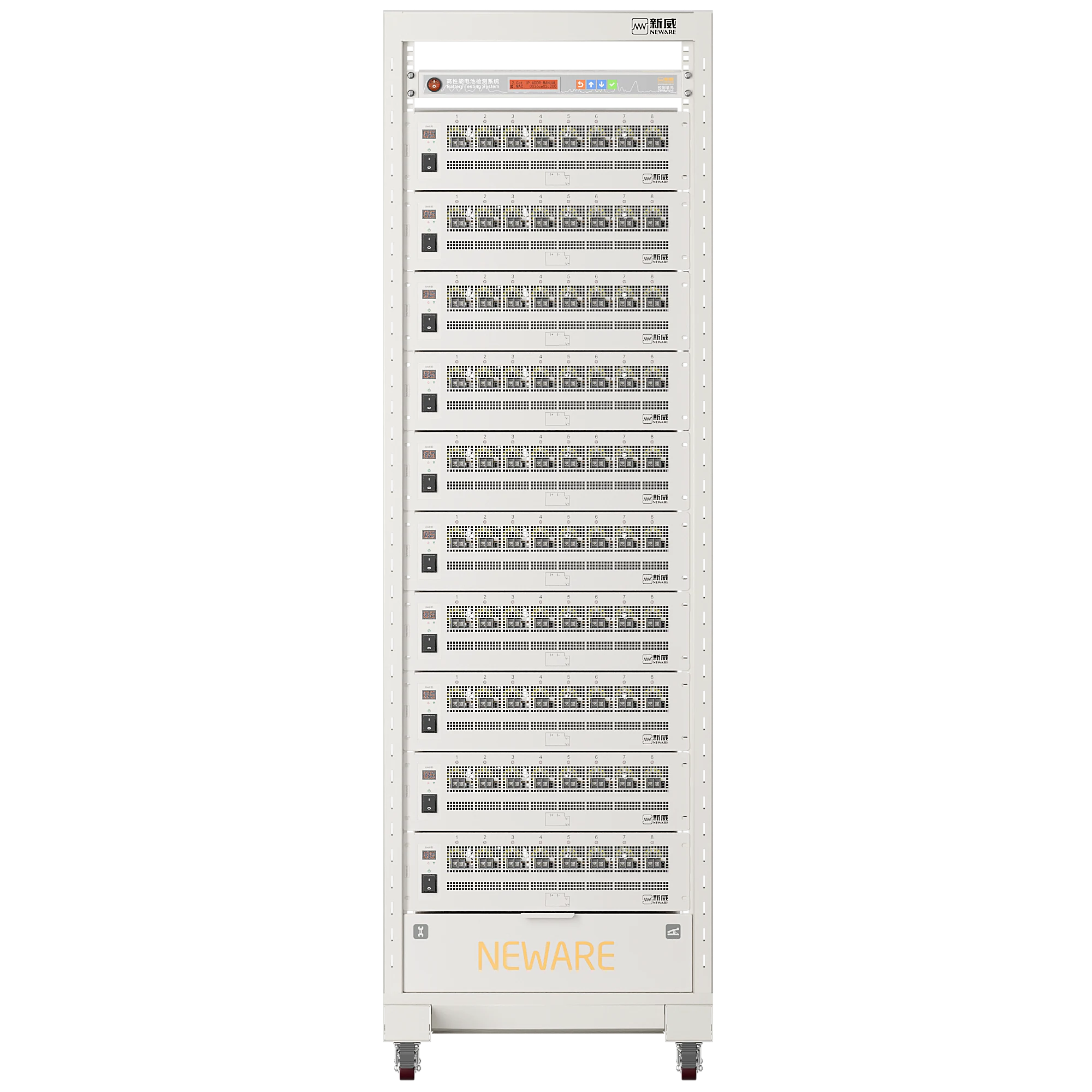

CE-4008Q-5V30A-SR 龙门架整架正视图
06 / 上位机软件

强大可编程性
满足多元测试需求

BTS 上位机软件功能齐全,覆盖多种工步设置、记录与数据存储;支持 DBC 文件导入、编辑与导出,只需修改协议代码,即可与不同电池包协议通信,灵活适配多样化测试场景。

BTS 上位机 · 工步编辑与 DBC 配置
开始测试
工步编辑
通道映射
数据回看
记录设置
保护设置
DBC 配置
工步电压(V)电流(A)截止电流(A)量程
恒流充电4.2003.0000.0506A
恒压充电4.2003.0000.0206A
静置———10 min
恒流放电2.75030.000—30A
脉冲放电2.75012.000100ms ×1012A
循环 ×500→ 返回工步 1———
实时记录
时间02:36:41
电压3.982 V
电流2.998 A
容量1.245 Ah
温度24.8 ℃
保护设置
电压上限4.250 V
电压下限2.750 V
温度上限60 ℃
07 / 测试生态

丰富外围设备
构建多维测试环境

集成辅助电压、辅助温度与环境试验箱等外围设备,进行综合测试与评估,为电池量产测试提供多维度、可量化的支持。

MES
制造执行系统
TCP/IP
数据库
数据库服务器
TCP/IP
云平台
云端数据服务
TCP/IP
终端
电脑 / 平板 / 手机
TCP/IP
新威中位机 · 数据枢纽
TCP/IP
恒温试验箱
高温试验箱
高低温试验箱
防爆试验箱
电池测试系统
一体式测试系统
08 / 产品视图

产品六视图

整机与龙门架多角度实拍渲染,点击可放大查看细节。

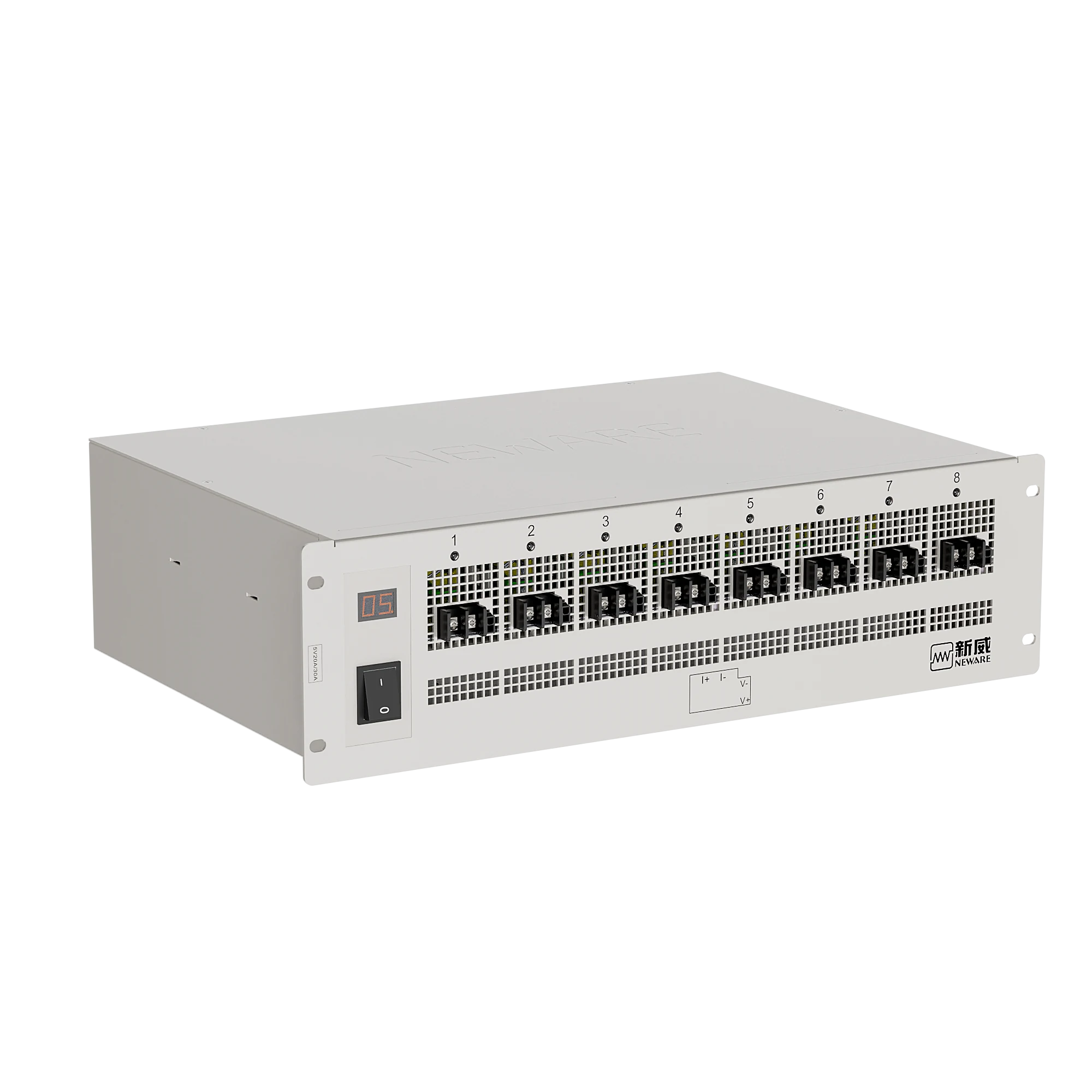

产品视图
整机 · 透视图 · CE-4008Q-5V30A-SR
01 / 10
09 / 龙门架系统

3U 紧凑机身
从单机 8 通道到整架规模化

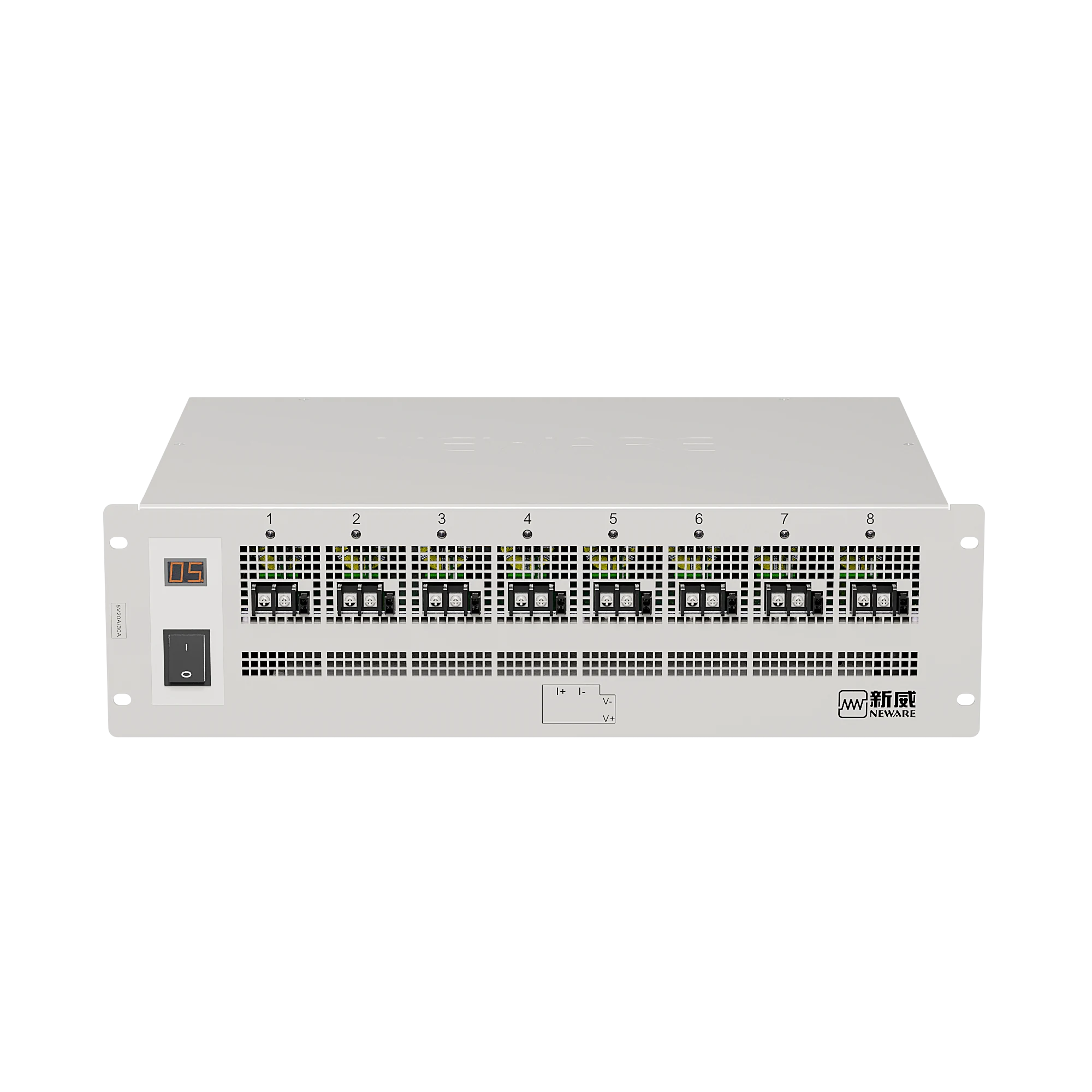

新威 CE-4008Q-5V30A-SR 整机尺寸示意
宽 19″(483mm)
高 3U(13.335cm)
紧凑结构

小身材,大本领

3U 紧凑机身,占位极小却具备完整的 8 通道测试能力。多台设备可联装于龙门架,收纳便捷、统一管理,轻松满足多电池、大批量测试需求。

* 3U = 5.25 英寸 = 13.335 cm;19″ = 483 mm

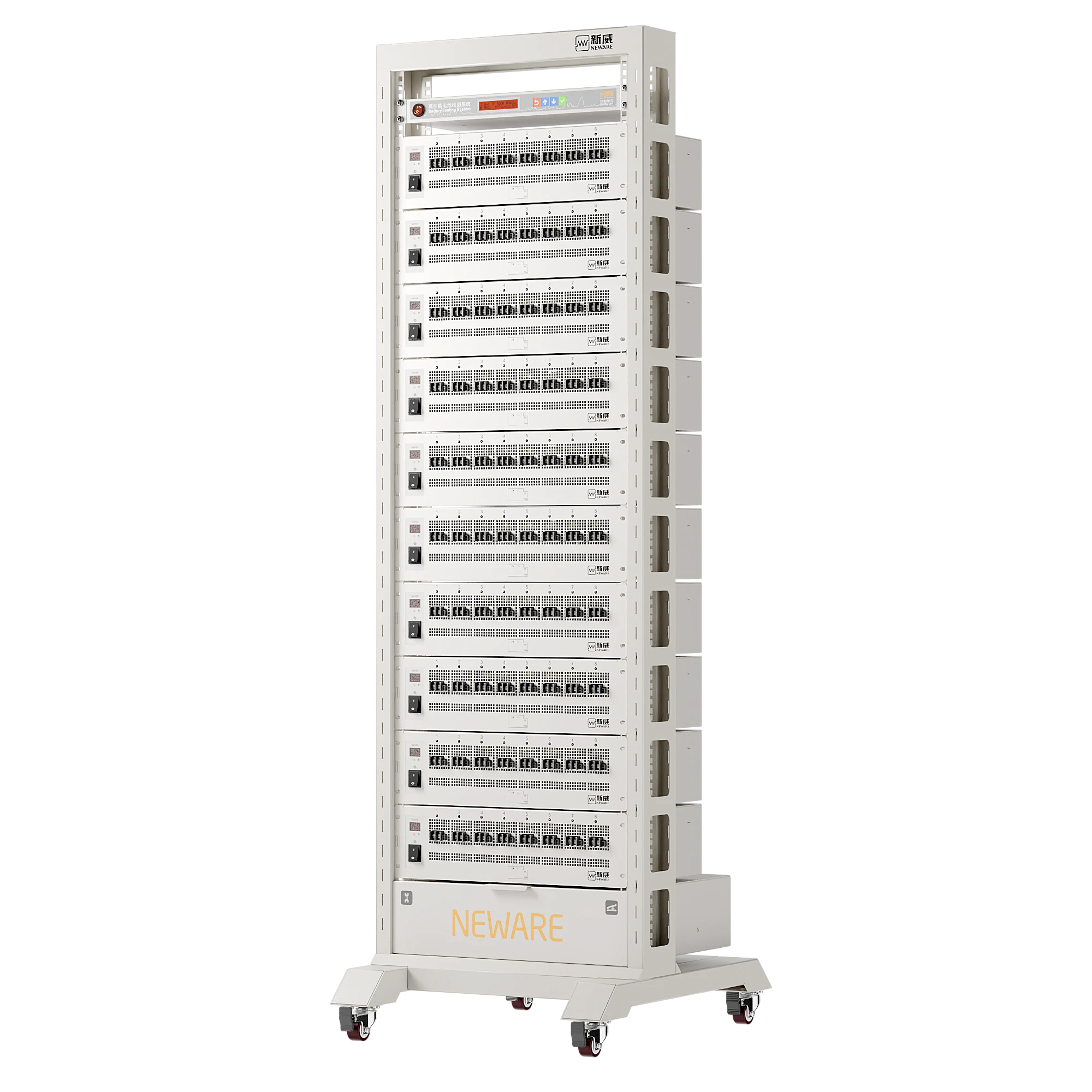

新威龙门架集成系统(图示 10 台联装)
R.01

整架联装,通道倍增

龙门架可按需联装多台测试仪(图示为 10 台配置,共 80 通道),统一供电与网络管理,通道数随产线弹性扩展。

R.02

移动式布局

重型万向脚轮带刹车,整架可在实验室与产线之间灵活转移,快速响应换型与临时扩产。

R.03

通道独立 + 并联扩展

每通道独立编程、独立启停,支持多规格电池同架混测;同机通道可并联输出,扩展更大电流测试能力。

R.04

组网与数据管理

RS485 + 以太网 + USB 多种通信方式,整架接入 BTS 上位机系统,统一下发工步、集中存储数据,支持产线 MES 对接。

10 / 技术规格

技术规格

设备型号CE-4008Q-5V30A-SR(节能型 · 四量程)
通道数单机 8 通道,各通道独立数据采集与编程,支持通道并联扩展
电压范围25mV – 5V
电压 / 电流精度±0.05% FS(稳定度 0.1% FS)
电流量程四档量程:1A / 6A / 12A / 30A(5mA–1A / 30mA–6A / 60mA–12A / 150mA–30A,自动换挡)
最小输出电流5mA
恒压截止电流低至 0.2mA(按量程匹配)
电流响应时间≤1ms
记录频率10Hz
采样时间100ms
分辨率AD 24bit / DA 16bit
离线测试内置 1GB 数据缓存,断网续测不丢数据
工步编辑最大支持 254 行工步编辑
节能效率>65%(能量回馈设计)
采样与控制四线制采样;恒流 / 恒压双闭环独立控制
输入阻抗≥100MΩ
通信接口RS485 + 以太网 + USB
结构尺寸模块化设计,19 英寸机架式(宽 483mm × 高 3U / 13.335cm),可多台联装龙门架
输入电源AC 220V ±10% / 50Hz,输入功率 1800W
防护与噪声IP20;噪声 <75dB(1 米处)
适用电池锂离子、镍氢、铅酸等可充电电池(圆柱 / 软包 / 扣式等)
典型测试充放电性能、循环寿命、容量分选、浮充稳定性、自放电分析

* 以上参数整理自官方公开资料,最终指标以新威官方规格书为准;其他电压 / 电流规格可按需定制。

11 / 应用场景

为三类测试现场而生

A1

3C 数码电芯 · 产线分容质检

手机、平板、笔电、可穿戴电芯的容量分选、循环抽检与出厂一致性验证;8 通道并行 + 四量程覆盖 1–20Ah 主流规格,硅碳负极新体系同样胜任。

容量分选循环寿命出厂质检
A2

小动力电池 · 新兴应用测试

电动工具、两轮车、无人机、扫地机用 18650/21700 电芯的倍率与寿命测试;30A 满档覆盖常规 1C–3C 工况,节能架构显著降低批量测试的运营成本。

倍率测试无人机电池工具电池
A3

材料研究 · 实验室精密分析

高校、研究所与第三方实验室的材料评测与电芯分析:5mA 微小电流输出、0.2mA 截止电流、24bit 采样,支撑自放电与低倍率精密研究。

材料研究自放电分析精密测量

技术参数

每单元机箱尺寸(W*D*H)(mm)3U(19")
输入电源AC 220V±20% 50Hz/60Hz
输入有功功率1800W
量程四量程
分辨率(AD/DA)AD:24bit;DA:16bit
输入阻抗≥100MΩ
节能效率≤70%
噪声<75dB
IP防护等级防护等级IP20
电压量程范围:0V~5V; 最低放电电压:1.5V; 精度:± 0.02% of FS;
电流量程范围:量程① 1A;量程② 6A;量程③ 12A ;量程④ 30A; 最小输出电流:0.5% of FS; 精度:±0.02% of FS; 恒压截止电流:0.2% of FS;
功率单通道最大输出功率:150W; 精度:±0.04% of FS;
时间电流响应时间:≤1ms (10% ~ 90% of FS); 充放电转换时间:≤10ms (-90% ~ 90% of FS); 工步时间范围:① ≤(365*24)小时/工步;② 时间格式支持00:00:00:00(h、min、s、ms); 采样频率:10Hz(最小时间间隔:100ms)
充放电模式恒流充放电、恒压充放电、恒流恒压充放电、恒功率充放电、脉冲充放电、恒阻放电、斜坡充放电、跟随模式充放电等;
截止条件电压、电流、相对时间、容量、能量、-△V、自定义变量等
脉冲模式脉冲充放电模式:恒流模式、恒功率模式; 最小脉冲宽度:100ms; 单个脉冲数量:单个脉冲工步支持32个不同的脉冲; 脉冲切换:一个脉冲工步可以实现充电连续切换,或者放电的连续切换; 脉冲截止条件:电压、相对时间;
DCIR测试支持自定义取点进行DCIR的计算
循环循环测试范围:1~65535次; 工步可编辑行数:9999; 循环嵌套:<10层;
保护软件保护:掉电数据保护、脱机测试功能、可设定安全保护条件,设置参数包括:电压上限、电压下限、电流上限、电流下限、容量上限、延时时间、自定义变量保护等; 硬件保护:防反接保护、过压保护、过流保护、过温保护、急停保护等;
通道特点恒流源与恒压源采用双闭环结构
通道控制模式独立控制
电压电流检测采样四线制连接
数据库采用MySQL数据库集中管理测试数据
上位机通讯方式基于TCP/IP协议
服务器操作系统推荐Windows 11
数据输出方式EXCEL、TXT、GRAPH、PDF、CSV
服务器磁盘配置推荐500GB以上
整机通道数8CH
工作温度范围0℃~40℃(在25±10℃范围内,保证测量精度:精度漂移0.005% of FS /℃)
存储温度范围-10℃~50℃
工作环境相对湿度范围≤70% RH(没有水汽凝结)
存储环境相对湿度范围≤80% RH(没有水汽凝结)
夹具图片
