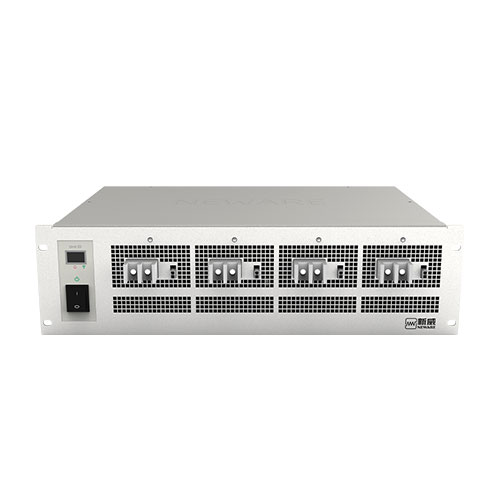

CE-8004S-5V60A-SR
±0.02% of FS超高精度 · 6量程自动分档 · 100Hz高速记录
化成分容 / 循环寿命 / DCIR — 研发与中小批量生产首选
为什么选择 CE-8004S-5V60A-SR
集高精度、高效率、高可靠性于一体的电池测试解决方案
超高精度测试
±0.02% of FS精度，24bit ADC + 16bit DAC实现精细调节与高分辨率采样，确保测试数据的准确性。
6量程自动分档
1A/3A/6A/12A/30A/60A六量程自动切换，全域高精度覆盖，满足不同电流范围的测试需求。
能量回馈技术
双向功率流动，回馈效率≥75%，节能环保，降低运营成本，减少能源浪费。
100Hz高速记录
10ms最小时间间隔，动态过程可视，捕捉每一个细节变化，不遗漏任何关键数据。
低温升设计
发热量降低50%，核心器件温漂<5ppm，确保长时间运行的稳定性和可靠性。
紧凑省空间
占地面积减少30%，研发与中小批量生产的理想选择，最大化利用实验室空间。
为什么选择新威 BTS ES 系列
与传统测试设备相比，CE-8004S-5V60A-SR 带来显著优势
≥75% 能量回馈
大幅降低运营成本
放电能量不再被消耗浪费，高效回馈电网，
降低空调制冷需求，减少热量产生。
100Hz 高速记录 捕捉每一个瞬间
100Hz高速数据采样，完整记录电池充放电瞬态响应，为BMS算法优化和电池失效分析提供高精度数据支撑。
1000次/秒，完整记录瞬态响应
实时曲线绘制，无数据压缩
0~5V，覆盖全SOC区间
0~60A，响应时间<1ms
4通道/主机，支持多机并联
-10℃~45℃，适应各种环境
广泛应用场景
满足电池研发、生产、质检等各环节测试需求
化成分容测试
精确的充放电控制与多工步编辑功能，满足各种电池化成分容工艺要求。设备支持1000+工步编程，覆盖从电芯首次充放电到成品检测的全流程，大幅提升生产效率与测试精度。
循环寿命测试
支持长时间连续循环测试，精准记录每一次充放电数据。通过100Hz高速采样捕捉电池容量衰减曲线，评估电池循环寿命与长期可靠性，帮助研发人员快速优化电池化学体系。
DCIR直流内阻测试
精准测量电池直流内阻，评估电池极化特性与健康状态。设备支持多电流脉冲测试，自动计算DCIR值，帮助筛选不一致电芯，优化电池PACK成组方案，提升整体系统可靠性。
覆盖软包电芯 全生命周期测试
从研发到量产，从电芯到模组，CE-8004S-SR为您提供全流程测试解决方案。
电芯研发测试
充放电曲线、循环寿命、倍率性能、内阻变化，为电芯研发提供精确数据支撑。
化成分容
高精度化成分容工艺控制，一致性分选，确保电芯出厂品质稳定可靠。
模组/Pack测试
多通道并联测试，模拟实际工况，评估模组与Pack在真实使用场景下的表现。
品质抽检
批量化、高通量品质抽检，快速识别不良品，满足大规模生产质控需求。
完整技术规格
| 参数项目 | 规格值 | 说明 |
|---|---|---|
| 产品型号 | CE-8004S-5V60A-SR | 节能型软包电芯精密测试仪 |
| 电压精度 | ±0.02% RD + ±0.02% FS | 全量程高精度 |
| 电流精度 | ±0.02% RD + ±0.02% FS | 全量程高精度 |
| 电压范围 | 0 ~ 5V | 覆盖常规软包电芯 |
| 电流范围 | 0 ~ 60A | 支持快充/高倍率测试 |
| 采样频率 | 100Hz | 10ms间隔高速记录 |
| 参数项目 | 规格值 | 说明 |
|---|---|---|
| 电压量程 | 5V | 单通道最大电压 |
| 电流量程 | 1A / 3A / 6A / 12A / 30A / 60A | 六档自动分档 |
| 电压分辨率 | 24bit ADC | 高精度模数转换 |
| 电流分辨率 | 16bit DAC | 精细电流调节 |
| 最小脉冲宽度 | 100ms | 支持瞬态响应测试 |
| 参数项目 | 规格值 | 说明 |
|---|---|---|
| 能量回馈 | ≥75% | 放电能量回馈电网 |
| 输入功率 | 1.8 KW | AC 220V ±10% / 50Hz |
| 设备占地 | 减少30% | 较传统设备节省空间 |
| 发热量 | -50% | 较传统设备降低 |
| 噪声 | <75dB | 1m处测量 |
| 参数项目 | 规格值 | 说明 |
|---|---|---|
| 通道数 | 8 CH/主机 | 可多机并联扩展 |
| 并联功能 | 支持4通道并联 | 扩大电流测试范围 |
| 控制模式 | 独立控制 | 各通道独立运行 |
| 检测采样 | 四线制连接 | 消除线损影响 |
| 工步数量 | 1000+ 工步 | 支持复杂工艺流程 |
| 参数项目 | 规格值 | 说明 |
|---|---|---|
| 工作温度 | -10°C ~ 45°C | 宽温度范围 |
| 存储温度 | -20°C ~ 60°C | 适应各种环境 |
| 防护等级 | IP54 | 工业级防护 |
| 通信接口 | Ethernet / RS485 | 支持远程控制 |
| 累计出货 | 550,000+ 台 | 全球客户信赖之选 |
了解更多 CE-8004S 产品详情
高精度 · 高效率 · 能量回收 · 紧凑设计
技术参数
| 常规物料编码 | CE-8004S-5V60-SR |
| 输入电源 | AC 220V ±10% / 50Hz |
| 输入有功功率 | 1.8 KW |
| 分辨率（AD/DA） | AD：24bit；DA：16bit |
| 输入阻抗 | ≥100MΩ |
| 节能效率 | ≤70% |
| 噪声 | <75dB（1m处测量） |
| 并联功能 | 支持4通道并联, 并联后不支持脉冲 |
| IP防护等级 | 防护等级IP20 |
| 通道特点 | 恒流源与恒压源采用双闭环结构 |
| 通道控制模式 | 独立控制 |
| 电压电流检测采样 | 四线制连接 |
| 电压 | 量程范围：0mV-5V； 最低放电电压：1.5V； 精度：± 0.02% of FS； 稳定度：0.04% of FS； |
| 电流 | 量程范围：量程一：1A； 量程二：3A； 量程三：6A； 量程四：12A； 量程五：30A； 量程六：60A； 最小输出电流：0.5% of FS（每个独立量程）； 恒压截止电流：0.2% of FS（每个独立量程）； 精度：± 0.02% of FS； 稳定度：0.04% of FS； |
| 功率 | 单通道最大输出功率：300W； 精度：±0.04% of FS； 稳定度：0.08% of FS； |
| 时间 | 电流上升时间：≤1ms (10% ~ 90% of FS)； 充放电转换时间：≤5ms (-90% ~ 90% of FS)： 工步时间范围：≤(365*24)小时/工步;时间格式支持00：00：00.000(h：min：s.ms)； 采样频率：100Hz（最小时间间隔：10ms）； |
| 充放电模式 | 恒流充放电、恒压充放电、恒流恒压充放电、恒功率充放电、脉冲充放电、恒阻放电、斜坡充放电、模拟工况、跟随模式充放电 |
| 截止条件 | 电压、电流、相对时间、容量、能量、-△V、自定义变量等 |
| DCIR测试 | 支持自定义取点进行DCIR的计算 |
| 脉冲充放电模式 | 恒流模式、恒功率模式 |
| 最小脉冲宽度 | 100ms |
| 单个脉冲数量 | 单个脉冲工步支持32个不同的脉冲 |
| 脉冲切换 | 一个脉冲工步可以实现充电/放电的连续切换 |
| 脉冲截止条件 | 电压、相对时间 |
| 工况模式 | 电流工况、功率工况 |
| 工况切换 | 支持充电到放电的连续切换 |
| 工况截止 | 时间、行号 |
| 工况加载数量 | 支持100万+数据 |
| 循环测试范围 | 1~65535次 |
| 单循环工步数 | 1000+ |
| 循环嵌套 | ≤10层 |
| 软件保护 | 掉电数据保护、脱机测试功能、可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、容量上限、延时时间、自定义变量保护等 |
| 硬件保护 | 防反接保护、过压保护、过流保护、过温保护、急停保护等等 |
| CPU要求 | 推荐I3及以上 |
| 内存 | 推荐16G或以上 |
| 上位机通讯方式 | 基于TCP/IP协议 |
| 服务器磁盘要求 | 推荐500GB以上 |
| 服务器操作系统要求 | Windows 11 |
| 数据库 | 采用MySQL数据库集中管理测试数据 |
| 数据输出方式 | EXCEL、TXT、GRAPH、PDF、CSV |
