（一）ICP简介

电感耦合等离子体发射光谱仪（ICP）是根据试样物质中气态原子（或离子）被激发以后，其外层电子辐射跃迁所发射的特征辐射能（不同的光谱），来研究物质化学组成的一种方法。由于ICP光谱仪器使用方便、快捷，精度高，成本低等特点，已经在很多行业得到广泛的应用。尤其在高校政府科研单位，其应用更得到客户的认可。

天瑞生产的FWS-1000型光谱仪等系列产品，就是在高校政府科研单位应用非常成功的几款光谱仪器，它们具有以下特点：

1.光源稳定，再现性好，检出限低，一般可达PPb（10亿分之1）级，工作曲线的线性范围广，可达5—6个数量级，测定精度远比经典发射光谱法高。

2.准确度好，精密度高：RSD~0.5%。曝光时间短：一般只需10-30秒。

3.基体效应小：ICP是一种具有6000-7000K的高温激发光源，样品又经过化学处理，分析用的标准系列很易于配制成与样品溶液在酸度、基体成分、总盐度等各种性质十分相似的溶液。同时，光源能量密度高，特殊的激发环境——通道效应和激发机理，使ICP光源具有基体效应小的突出优点。

4.能同时进行多元素分析，分析速度极快，应用面广，几乎可分析周期表中所有金属和部分非金属元素。

5.测试软件为WINDOWS操作系统软件，操作方便、功能强大，软件可监控仪器状态，设定仪器参数，并就有多种先进的分析方法，工作曲线制作方法灵活多样，方 便满足不同客户不同样品的测试需要。

ICP系列应用范围：

ICP系列产品：

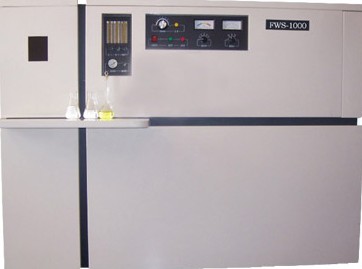

FWS-1000型ICP单道扫描光谱

射频发生器

1. 电路类型：电感反馈式自激振荡电 路，同轴电缆输出，匹配调谐，取功率反馈进行闭环自动控制。

2. 工作频率：40MHz

3. 频率稳定性：＜0.1%

4. 输出功率：800W—1200W

5. 输出功率稳定性：＜0.2%

6. 电磁场泄漏辐射强度：距机箱30cm处 电场强度E：＜2V/m

磁场强度H：＜射0.2A/m

7. 电源：交流220V 25A

扫描分光器

1． 光路： Czerny Turner型

2． 焦距： 1000 mm

3． 光栅规格： 离子刻蚀全息光栅，

刻线密度3600线/mm或2400线/mm，

刻线面积（80×110） mm

4． 分辨率： ≤ 0.008nm

5． 扫描波长范围：

3600线/mm扫描波长范围：195—500 nm

2400线/mm扫描波长范围：195—800 nm

6． 进电机驱动最小步距: ≤0.0006 nm

7． 反射镜规格： （78×105×16）mm

8． 透镜φ30，1：1成像

9． 色散率：3600线/mm 0.266nm/mm

2400线/mm 0.4nm/mm

整机技术指标

1. 分析速度： 一分钟内分析10个元素

2. 精密度： 相对标准偏差RSD≤2%

3. 稳定性： 相对标准偏差RSD≤3%(一小时测量)

4.测量线性范围： 10的五次方

电子测量及控制电路

1. 光电倍增管规格：R212UH，R928

2. 光电倍增管负高压：

（200-1000）V，稳定性＜0.05%

3. 光电倍增管电流测量范围：

10的负12次方 -10的负4次方A.

4. 信号采集为V/F变换，1mV对应100Hz

主要特点

产品特点

1. 分析速度快 一分钟分析10个元素以上

2. 精密度高 相对标准偏差RSD≤2%

3. 检出限低 见后附65种代表元素检出限表

4. 分析元素多 可对70余种元素进行定量分析

5. 操作便捷 操作方便的中文分析软件更加符合国人使用习惯

6. 可做定性分析 通过对待测元素的2条以上谱线扫描找峰，可以确定该元素的是否存在仪器开机后,扫零级光以精确定位，无需汞灯进行校正，无机内恒温，以其杰出的机械和光

学系统，加上出色的软件保证测量的准确性，可自动选择三种测量方法。 仪器能自动校正波长位置，及根据待测元素含量自动确定光电倍增管电压和放大增益。 软件能自动校正干扰，自动进行背景校正。谱线库内可存10万条以上谱线，对ICP主要分析都已存入谱线库并标明了干扰情况。

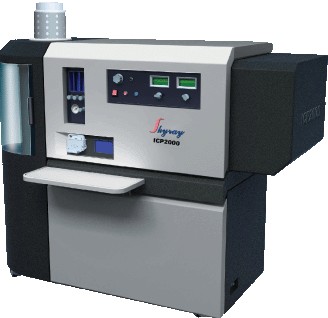

ICP-2000电感耦合等离子体发射光谱仪

射频发生器（RF）

(1)电路类型：电感反馈式自激振荡电路，同轴电缆输出，匹配调谐，取功率反馈，进行闭环自动控制。

(2)工作频率：40MHZ±0.05%

(3)频率稳定性：<0.1%

(4)输出功率：800－1200w

(5)输出功率稳定性：≤0.3%

(6)电磁场泄漏射强度：距机身30cm 电场强度E： 2V/m

进样装置:

(1)输出工作线圈内径25mm，3匝

(2)炬管：三同心Fassel型，外径20mm的石英炬管

(3)同轴型喷雾器外径6mm

(4)双筒形雾室外径34mm

(5)氩气流计规格和载气压力表规格：

①等离子体流量计（100-1000）L/h

(1.6-16L/min)

②、辅助气流量计（10-100）L/h

Auxiliary gas flow meter（10-100）L/h

(0.16-1.66L/min)

③、载气流量计（10-100）L/h

(0.16-1.66L/min)

④、载气稳压阀（0-0.4MPa）

测光装置:

(1)光电倍增管规格： R212UH或R928

(2)光电倍增管负高压：200-1000V

稳定性<0.05%

(3)光电倍增管电流测量范围：10-12 -10-4A

(4)信号采集为V/F交换：1mV对应100Hz

分光器:

(1)光路: Czerny- Turner

(2)焦距: 1000mm

(3)光栅规格：离子刻蚀全息光栅，刻线密度3600线/mm。

(4)波长范围：195-500nm

（可选用2400线/mm，波长范围：195－800nm）

（刻线面积: 80X110mm）

线色散率倒数：0.26nm

(5)分辨率: ≤1.008nm

(6)扫描波长范围3600线/mm 扫描波长范围：195-500nm2400线/mm扫描波长范围：195-800nm

(7)步进电机驱动最小步距：0.0006nm

(8)出射、入射狭缝：20m

(9)发射镜规格：（78 X 105 X 16）mm

(10)透镜ф30，1：1成像

(11)分光器恒温装置：32℃±1℃

（二）AAS简介

原子吸收光谱法是本世纪50年代中期出现并在以后逐渐发展起来的一种新型的仪器分析方法，这种方法根据蒸气相中被测元素的基态原子对其原子共振辐射的吸收强度来测定试样中被测元素的含量。由于原子吸收光谱仪器使用方便、快捷，精度高，成本低等特点，已经在很多行业得到广泛的应用。尤其在高校政府科研单位，其应用更得到客户的认可。

天瑞生产的AAS6000型光谱仪等系列产品，就是在高校政府科研单位应用非常成功

的几款光谱仪器，它们具有以下特点：

1.检出限低，灵敏度高。火焰原子吸收法的检出限可达到ppb级，石墨炉原子吸收法的检出限

可达到10-10-10-14g。

2.分析精度好。火焰原子吸收法测定中等和高含量元素的相对标准差可<1%，其准确度已接近于经典

化学方法。石墨炉原子吸收法的分析精度一般约为3-5%。

3.分析速度快。原子吸收光谱仪在35分钟内，能连续测定50个试样中的6种元素。

4.应用范围广。可测定的元素达70多个，不仅可以测定金属元素,也可以用间接原子吸收法测定非金

属元素和有机化合物。

5.仪器比较简单，操作方便。

AAS系列应用范围：

地质、矿产、冶金工业分析、钢铁分析、有色金属分析

环境分析、空气分析、水质分析、土壤及固体废弃物分析

石油化工和轻工产品分析、原油及其加工产品分析、化工轻工产品分析

食品分析、生物医药和保健品分析

建筑材料分析（玻璃、陶瓷、涂料等）
