用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 1612A-H012 | 无线信道模拟器 / 9槽机箱/80通道机箱 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-H011 | 无线信道模拟器 / 9槽机箱/64通道机箱 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-H010 | 无线信道模拟器 / 3槽机箱/16通道机箱 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-H011 | 9槽机箱/64通道机箱 / 9槽机箱，最大支持64通道 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-H010 | 3槽机箱/16通道机箱 / 3槽机箱，最大支持16通道 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-006 | 8通道板卡(1MHz~6GHz，1000MHz带宽) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-005 | 8通道板卡(1MHz~6GHz，1000MHz带宽，独立本振) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-004 | 8通道板卡(1MHz~7.25GHz，500MHz带宽) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-003 | 8通道板卡(1MHz~7.25GHz，500MHz带宽，独立本振) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-002 | 8通道板卡(1MHz~6GHz，500MHz带宽) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-001 | 8通道板卡(1MHz~6GHz，500MHz带宽，独立本振) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-S100 | 干扰信号模拟 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-S052 | 卫星三维可视化仿真工具 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-S051 | 标准信道模型 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-S050 | 信道建模工具 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-S014 | 相对时延最大4ms | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-S013 | 码多普勒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1612A-S010 | 拓扑仿真工具 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述
1612A系列无线信道模拟器是专门的无线信道仿真设备，可准确仿真复杂的无线信道特征，包含路径损耗、延迟、多径衰落以及噪声等，重现真实的信道条件，用于对比测试及反复测试，加快问题的发现及解决的过程。主要用于无线通信系统性能综合评估、高性能接收机测试等方面，适用于航空、航天、雷达、无线通信、卫星互联网等众多领域。
功能特点

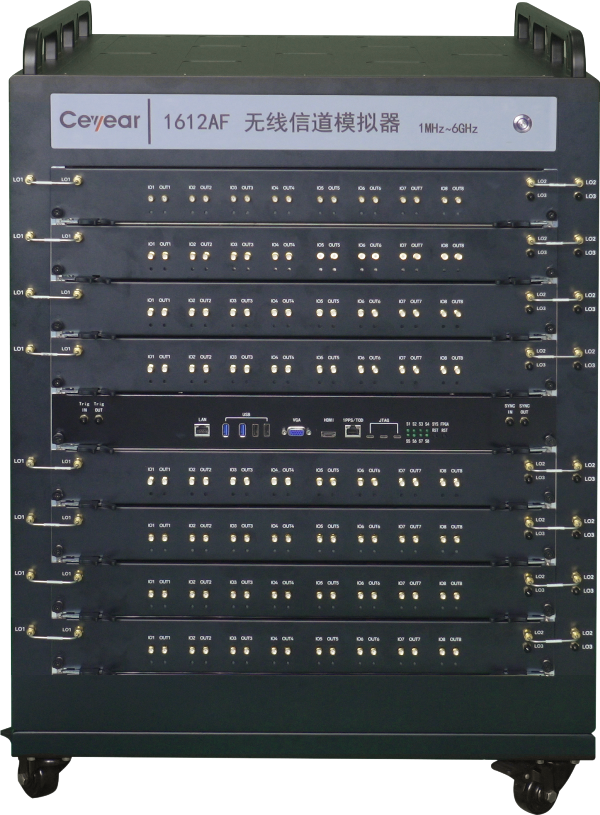

主要特点
◆ 具有信道模型生成功能
◆ 具有实时衰落模拟功能
◆ 具有动态环境仿真功能
◆ 具有全数字噪声生成器
◆ 具有MIMO 信道仿真功能
◆ 具有自组织网络拓扑模拟与仿真功能
◆ 具有多种制式干扰信号生成功能
◆ 具有多种标准信道模型、预定义信道模型

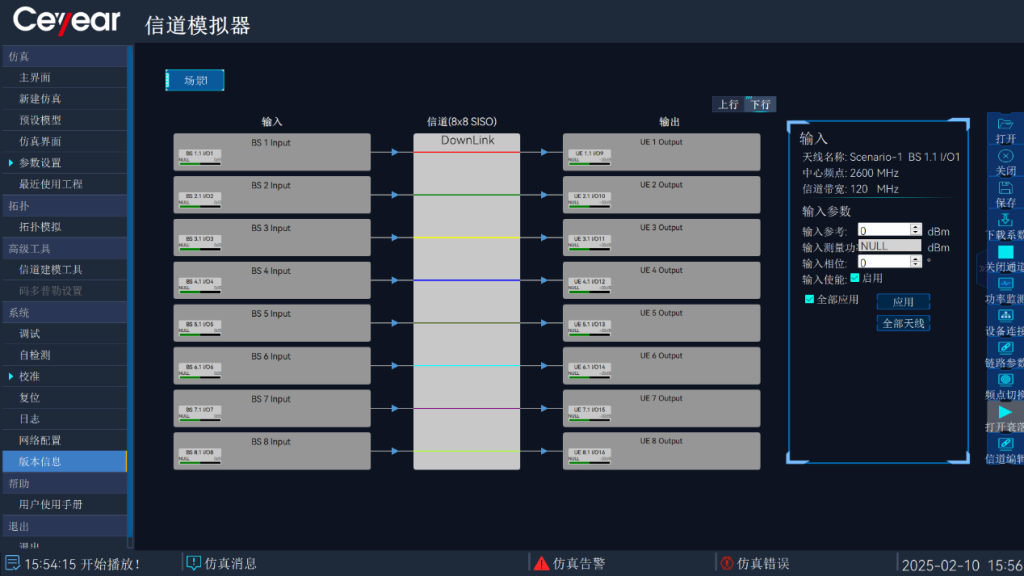

直观灵活的用户操作界面
通道收发频率、功率等参数直观显示，并配有相应的物理连接示意图，方便用户连接操作。支持多种形式的信道模型参数设置，包含用户自定义、标准信道模型、模型文件导入等。

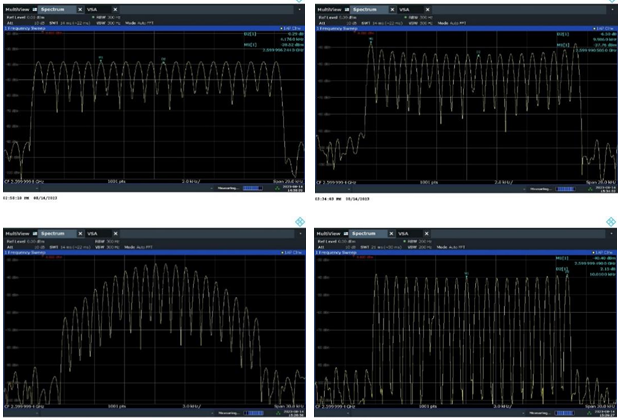

支持多种衰落类型
具有常量、瑞利、莱斯、Nakagami、Jakes、经典3dB、平坦、圆拱、高斯、双高斯、Lognormal、Suzuki、纯多普勒、巴特沃斯等多种衰落谱类型。

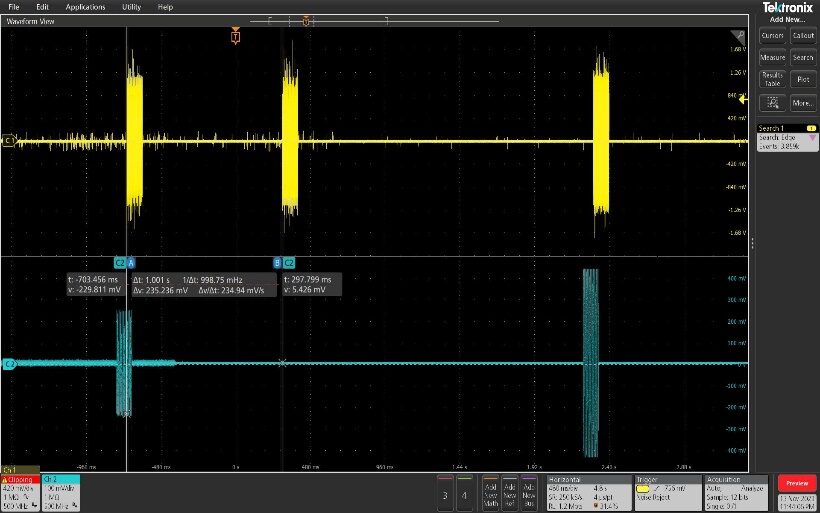

大范围高分辨率延迟模拟
可支持最大3s的大范围路径时延模拟，时延分辨率达到0.1ns，信号相位连续不跳变。

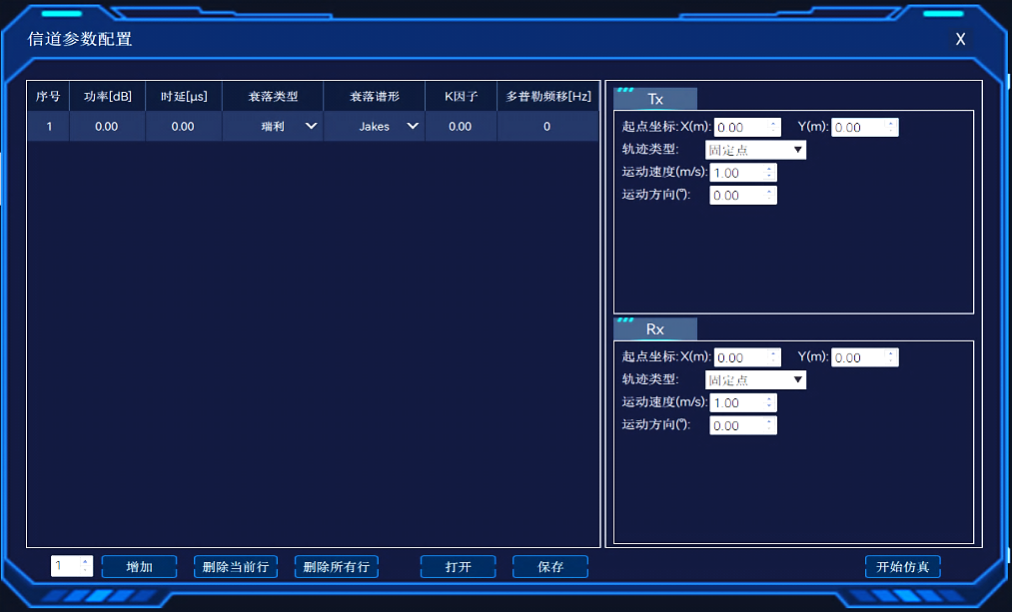

动态环境仿真
可针对动态场景变化实时更新信道模型参数，支持对多径数量、衰落谱型、衰落类型、多普勒频移、时延、功率的动态仿真。

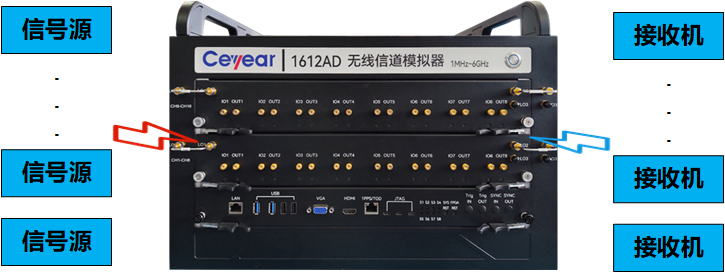

高性能接收机测试
1612AD无线信道模拟器可模拟大输出动态范围的路径损耗，时延分辨率，多种衰落类型，用于高性能接收机性能测试，为高性能接收机的研发、设计、测试和优化提供强大的支持。

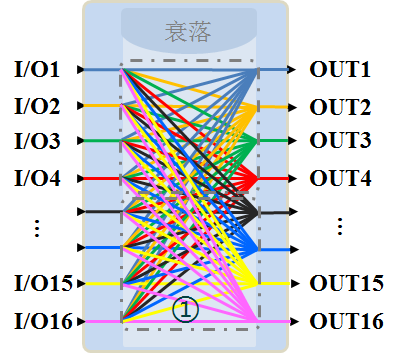

MIMO信道仿真功能
1612AD无线信道模拟器具有SISO、MIMO信道仿真能力，射频端口支持双向输入输出，可支持上下行链路仿真，根据用户的需要，可以产生2×2、8×4、2×2（双向）、16×16等 MIMO信道仿真。

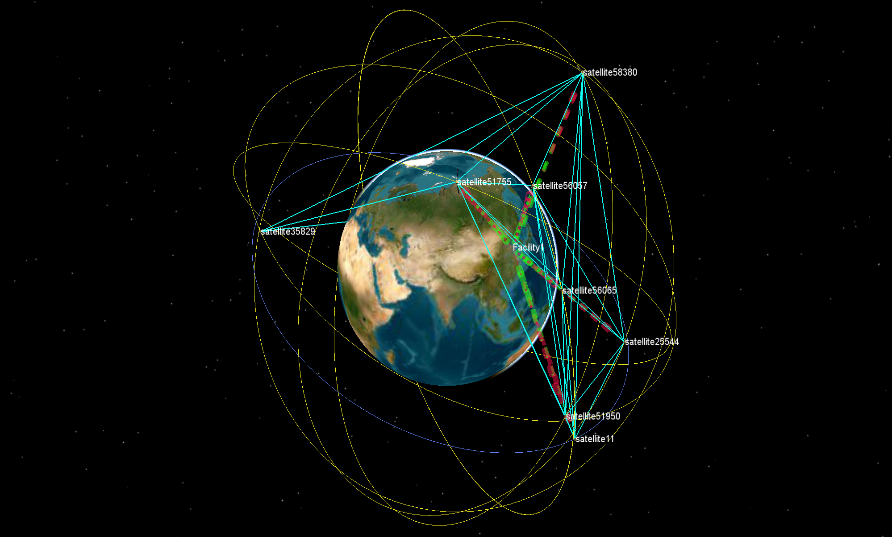

卫星通信场景仿真功能
1612AD无线信道模拟器可准确仿真复杂的卫星通信无线信道特征，包含路径损耗、传播时延、多径衰落以及噪声等。独具特色的三维可视化卫星信道建模软件能够快速创建真实的卫星通信仿真场景。
技术指标
序号 | 名称 | 技术指标 |
1 | 射频输入端口数 | 2/4/8/16/32/64数量可选，双向（I/O），单向双向可配 |
2 | 射频输出端口数 | 2/4/8/16/32/64数量可选 |
3 | IQ通道数目 | 16通道 |
4 | 频率范围 | 1MHz～6GHz/7.25GHz，最大可扩展至67GHz |
5 | 单通道最大带宽 | 500MHz/1GHz |
6 | 输入信号功率范围 | -50dBm～+35dBm（peak） |
7 | 输出信号功率范围 | -120dBm～0dBm |
8 | 输入信号功率准确度 | ±1dB（输出信号功率≥-100dBm时） ±2dB（输出信号功率＜-100dBm时） |
9 | 通道间隔离度 | 135dB@2GHz典型值 |
10 | 通道相位一致性 | 1MHz～6GHz时，≤±3° |
11 | 输出电平分辨率 | 0.1dB |
12 | 衰落模型 | 常量、瑞利、莱斯、Nakagami、Jakes、经典3dB、平坦、圆拱、高斯、双高斯、对数正态、Suzuki、纯多普勒、巴特沃斯和用户自定义等衰落模型 |
13 | 单通道衰落路径数 | 最大48 |
14 | 多普勒频移 | -6MHz～6MHz |
15 | 动态衰落范围 | ≥110dB |
16 | 时延模拟范围 | 最大3s，分辨率0.1ns |
17 | 干扰源类型 | AWGN、CW、梳状干扰、跳频干扰、扫频干扰、脉冲干扰、均匀分布干扰等 |
18 | 标准信道模型 | 3GPP LTE，WCDMA，GSM，3GPP（IS-54，IS 95），ITU3G，WLAN，3GPP 38.901等 |
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 1612A-H012 | 无线信道模拟器 | 9槽机箱/80通道机箱 |
| 1612A-H011 | 无线信道模拟器 | 9槽机箱/64通道机箱 |
| 1612A-H010 | 无线信道模拟器 | 3槽机箱/16通道机箱 |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1612A-H011 | 9槽机箱/64通道机箱 | 9槽机箱，最大支持64通道 | |
| 1612A-H010 | 3槽机箱/16通道机箱 | 3槽机箱，最大支持16通道 | |
| 1612A-006 | 8通道板卡(1MHz~6GHz，1000MHz带宽) | ||
| 1612A-005 | 8通道板卡(1MHz~6GHz，1000MHz带宽，独立本振) | ||
| 1612A-004 | 8通道板卡(1MHz~7.25GHz，500MHz带宽) | ||
| 1612A-003 | 8通道板卡(1MHz~7.25GHz，500MHz带宽，独立本振) | ||
| 1612A-002 | 8通道板卡(1MHz~6GHz，500MHz带宽) | ||
| 1612A-001 | 8通道板卡(1MHz~6GHz，500MHz带宽，独立本振) |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1612A-S100 | 干扰信号模拟 | ||
| 1612A-S052 | 卫星三维可视化仿真工具 | ||
| 1612A-S051 | 标准信道模型 | ||
| 1612A-S050 | 信道建模工具 | ||
| 1612A-S014 | 相对时延最大4ms | ||
| 1612A-S013 | 码多普勒 | ||
| 1612A-S010 | 拓扑仿真工具 |
