产品概述
LSG-7000C扁平线测控系统，采用双激光检测头加辅助工装的方式，能够对被测物进行非接触式的在线高精度检测。通过摇摆方式搭配，采样结果，精准捕捉宽度方向和厚度方向的准确值，避免线材生产过程中抖动和扭动产生的影响。并且不会对被测物表面造成损伤。
主要应用于：扁平金属线材、扁平电线电缆、光伏焊带、扁平漆包线的宽度和厚度测量。
测量原理
激光测径仪测量原理
激光测径仪采用激光扫描原理，通过激光束对被测物体进行高速扫描，利用光电传感器接收激光信号。当激光束被物体遮挡时，传感器会记录遮挡时间，通过计算激光扫描速度与遮挡时间的乘积，即可精确测量物体的直径尺寸。这种非接触式测量方式适用于各种精密制造领域。
产品型号

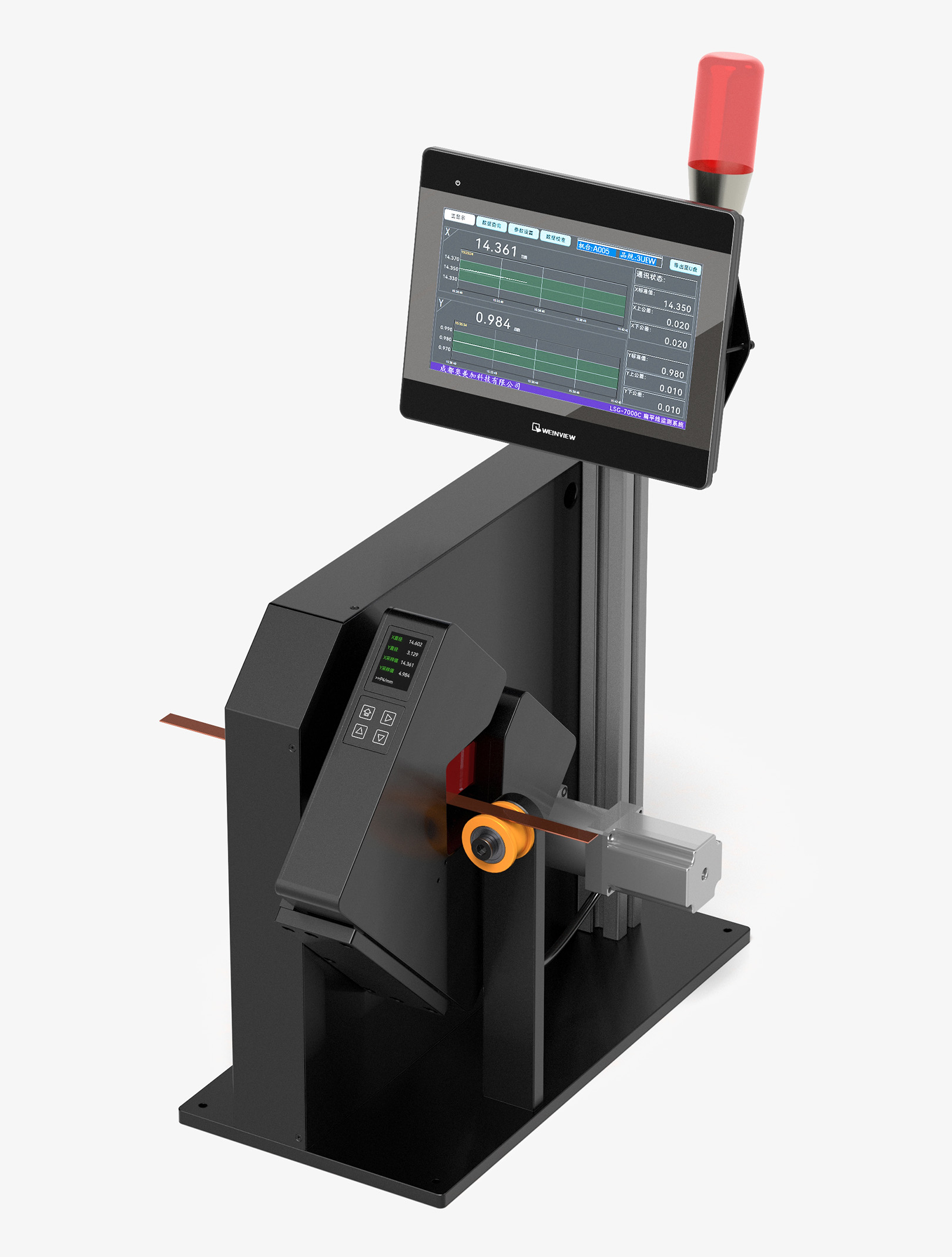

LSG-7000C-1020XY
摆动式扁平线尺寸测量仪，通过摆动的方式精准采集线材的宽度厚度。
| 适用线径范围 | 0.05mm - 10mm |
|---|---|
| 测量精度 | ±0.3μm±0.01%D |
| 重复精度 | ±0.1μm±0.005%D |
LSG-7000C-1030XY
摆动式扁平线尺寸测量仪，通过摆动的方式精准采集线材的宽度厚度。
更大的测量区域适用更大尺寸的测量目标。
更大的测量区域适用更大尺寸的测量目标。
| 适用线径范围 | 0.1mm - 20mm |
|---|---|
| 测量精度 | ±1μm±0.01%D |
| 重复精度 | ±0.5μm±0.005%D |
测量模式
宽度厚度测量
技术参数
| 产品型号 | LSG-7000C |
|---|---|
| 测量头型号 | LSG-1020XY |
| 检测轴数 | 2轴 |
| 适用测量范围 | 0.05-10mm |
| 最小分辨率 | 0.0001mm |
| 测量精度 | ±0.3μm±0.01%*D |
| 重复精度 | ±0.1μm±0.005%*D |
| 采样频率 | 2*800Hz（单轴） |
| 报警输出 | 24V，1A(触点负载) |
| 通讯输出 | RS-485/MODBUS RTU协议 |
| PI控制 | 选配 |
| 供电电源 | AC220V 50Hz |
| 尺寸 | 289x612x500(mm) |
技术特性
高准直性光源

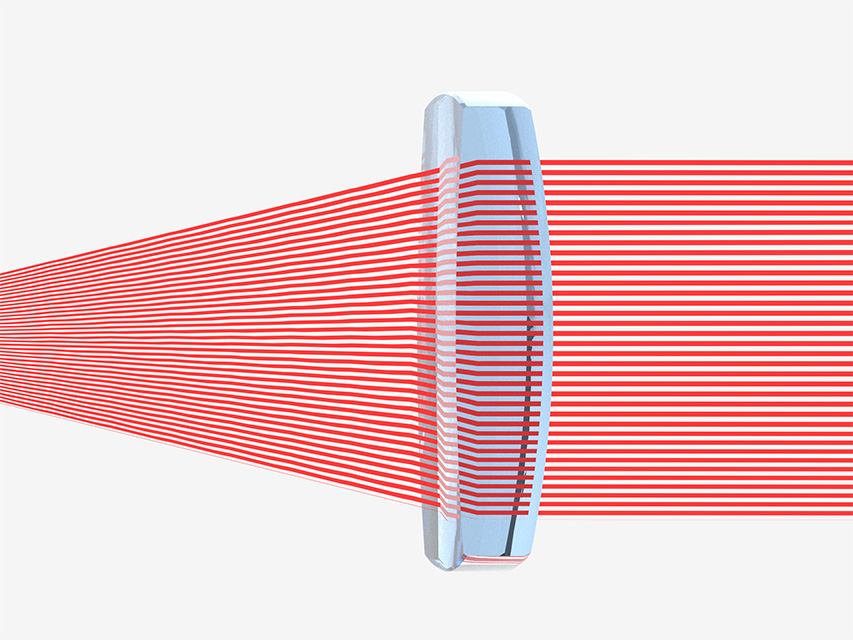

高级定制光源，全新设计的光学系统，保证采样的准确性、稳定性。
精确边缘检测

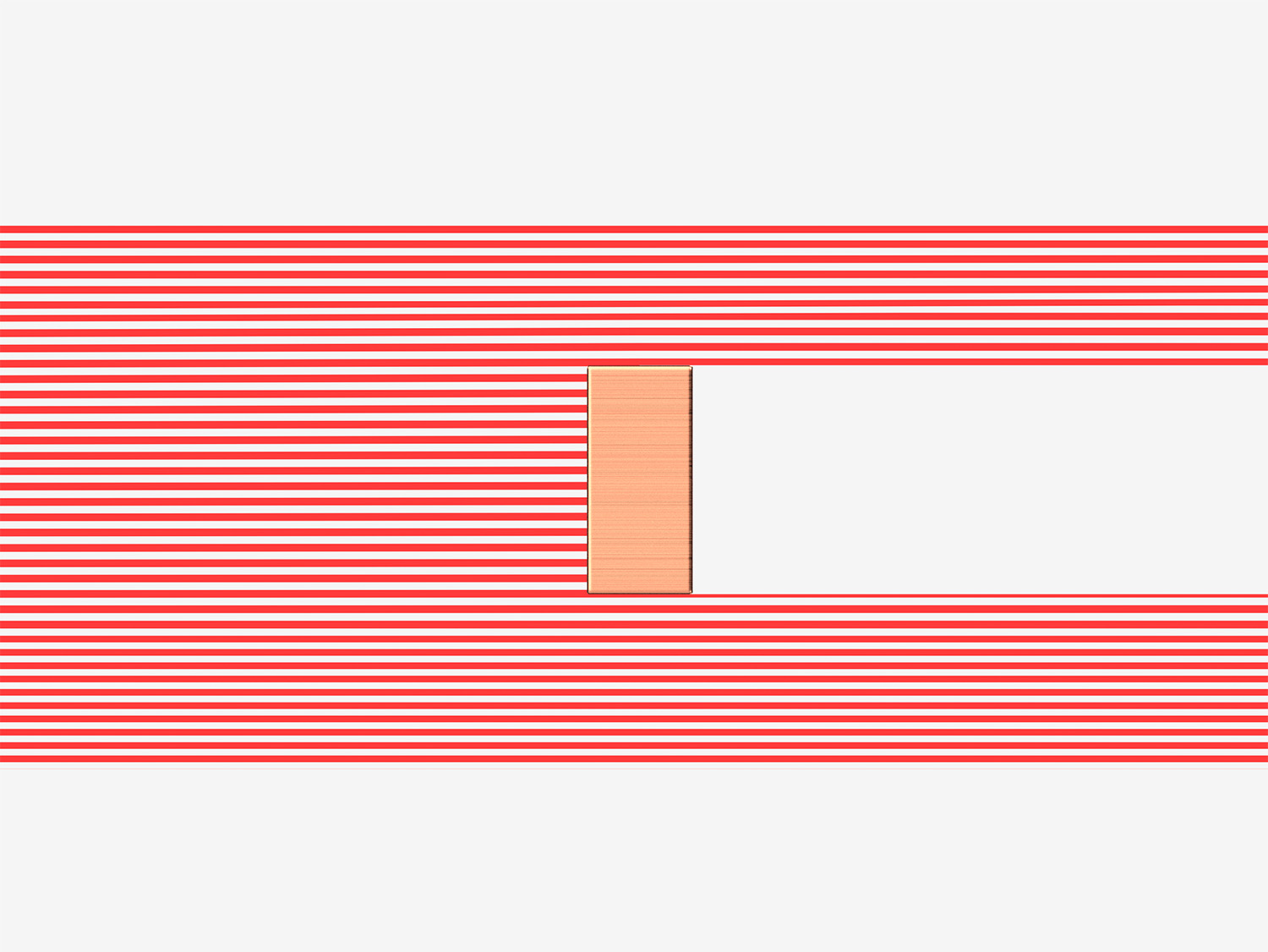

特定优化的边缘算法，精准检测到被测物边缘。
摆动双轴采样

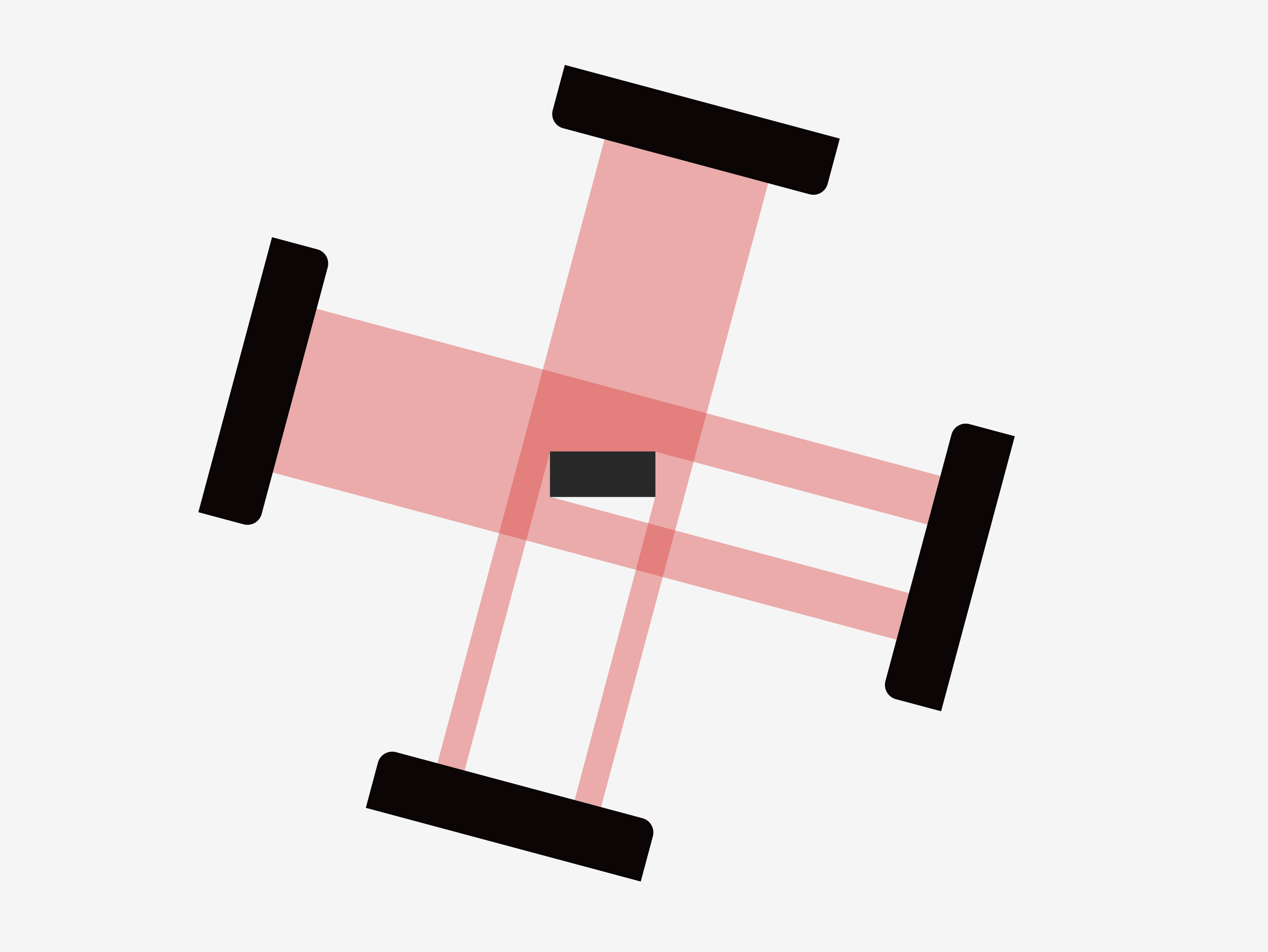

摆动双轴激光扫描，宽度、厚度同时检测。
数字信号处理
高速DSP数字处理技术，短时间内可处理大量数据，保证数据完整性和准确性。
联机通讯
标准通讯协议，安全、稳定、可靠
长时间稳定运行
定制的光学传输器件和工业级设计保证产品长时间运行的稳定性。
客制化触控屏和软件
LSG-7000C扁平线测控系统可以定制

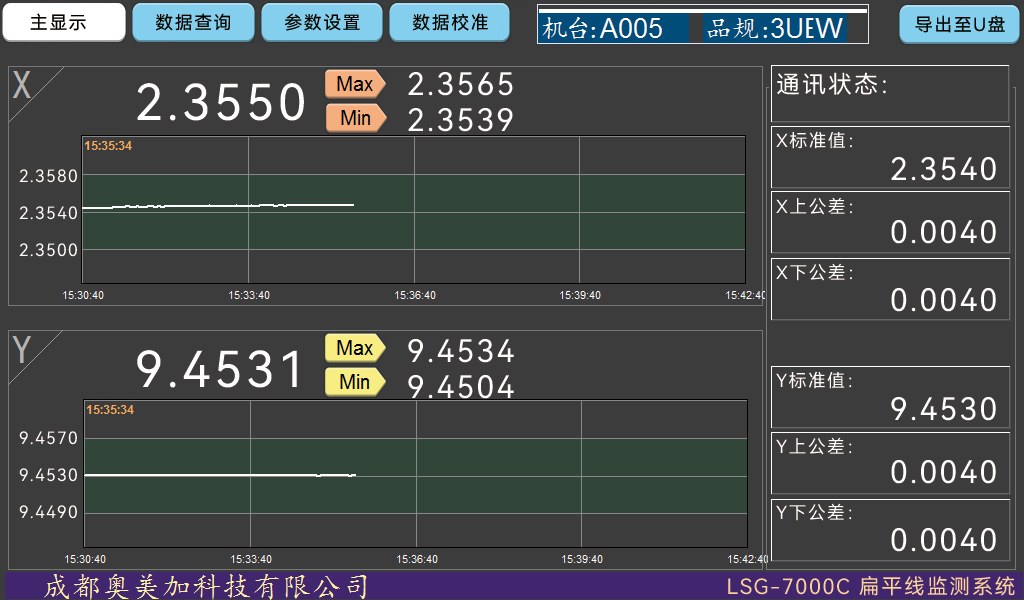

1.实时数据记录与显示
系统能够实时记录并显示测量值，包括X轴值、Y轴值等关键参数。此外，系统支持绘制宽度和厚度的变化曲线图，帮助操作员直观了解产品尺寸的变化趋势。
2.定制化超差报警
根据不同的生产工艺要求，用户可以自行设置宽度和厚度的合格范围。当测量值超过设定的上下限时，系统会立即发出警报，并准确记录下超标的具体数值及其在生产线上的位置，便于及时调整和纠正。
1.实时数据记录与显示
系统能够实时记录并显示测量值，包括X轴值、Y轴值等关键参数。此外，系统支持绘制宽度和厚度的变化曲线图，帮助操作员直观了解产品尺寸的变化趋势。
2.定制化超差报警
根据不同的生产工艺要求，用户可以自行设置宽度和厚度的合格范围。当测量值超过设定的上下限时，系统会立即发出警报，并准确记录下超标的具体数值及其在生产线上的位置，便于及时调整和纠正。
