规格参数
产品概述

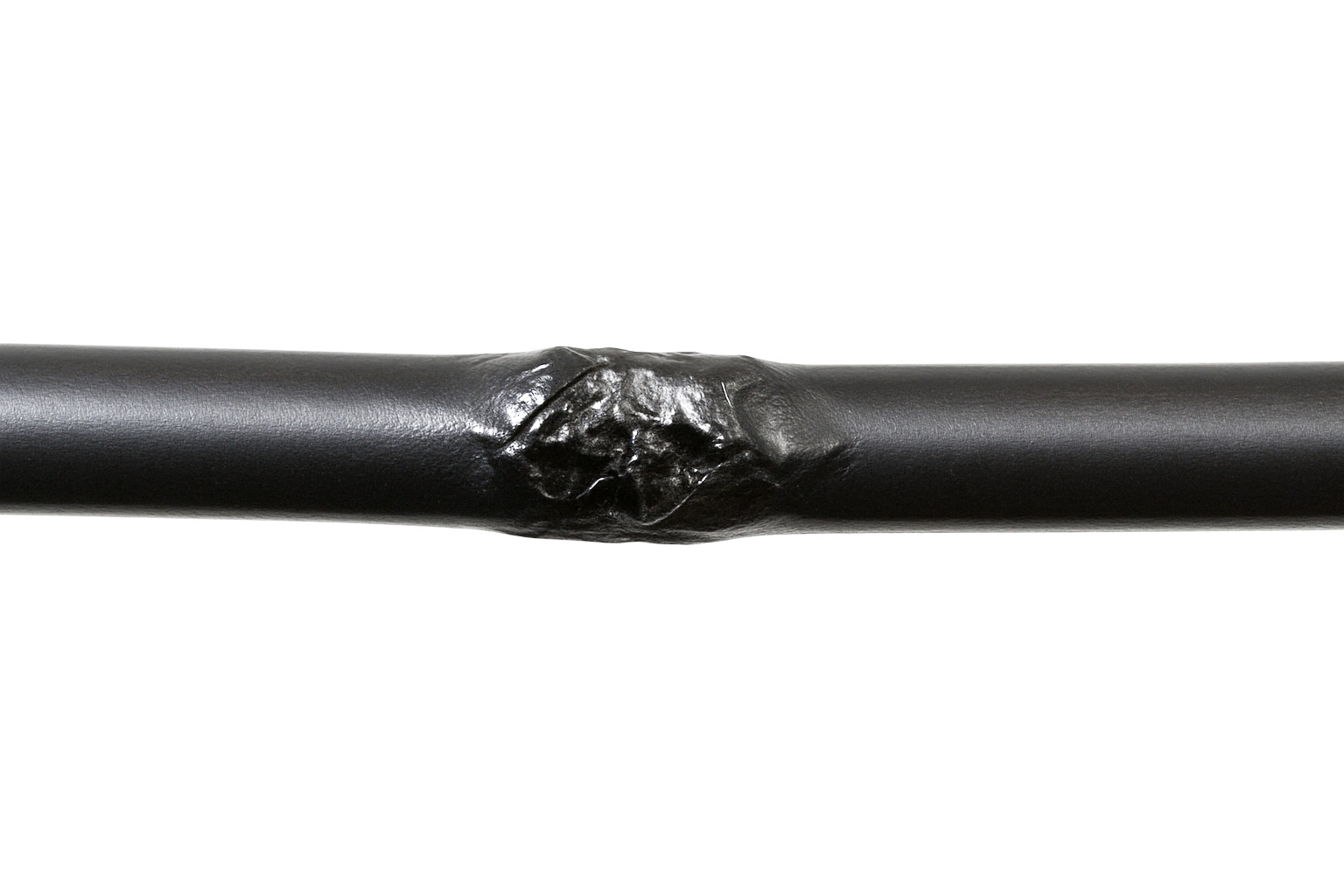

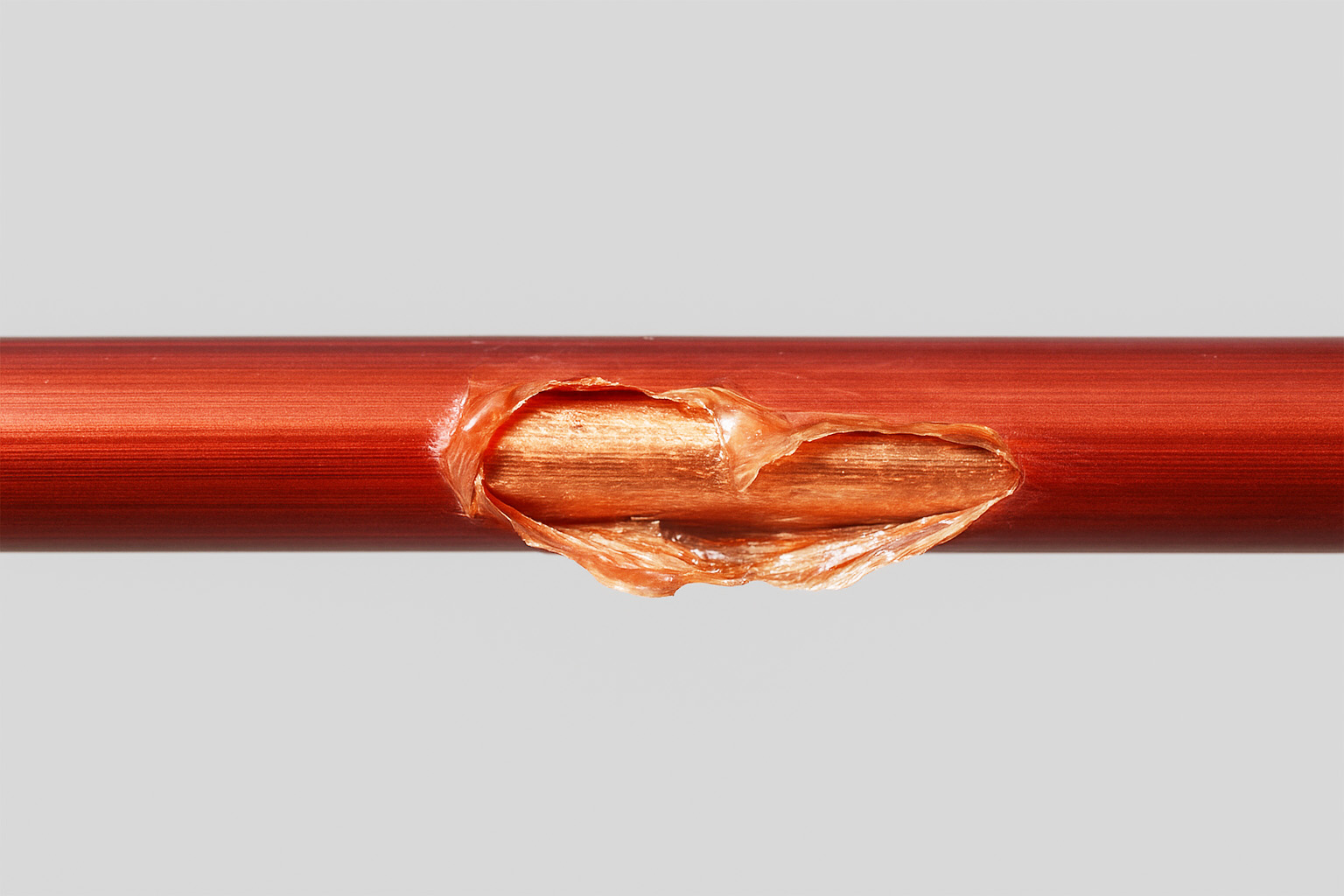

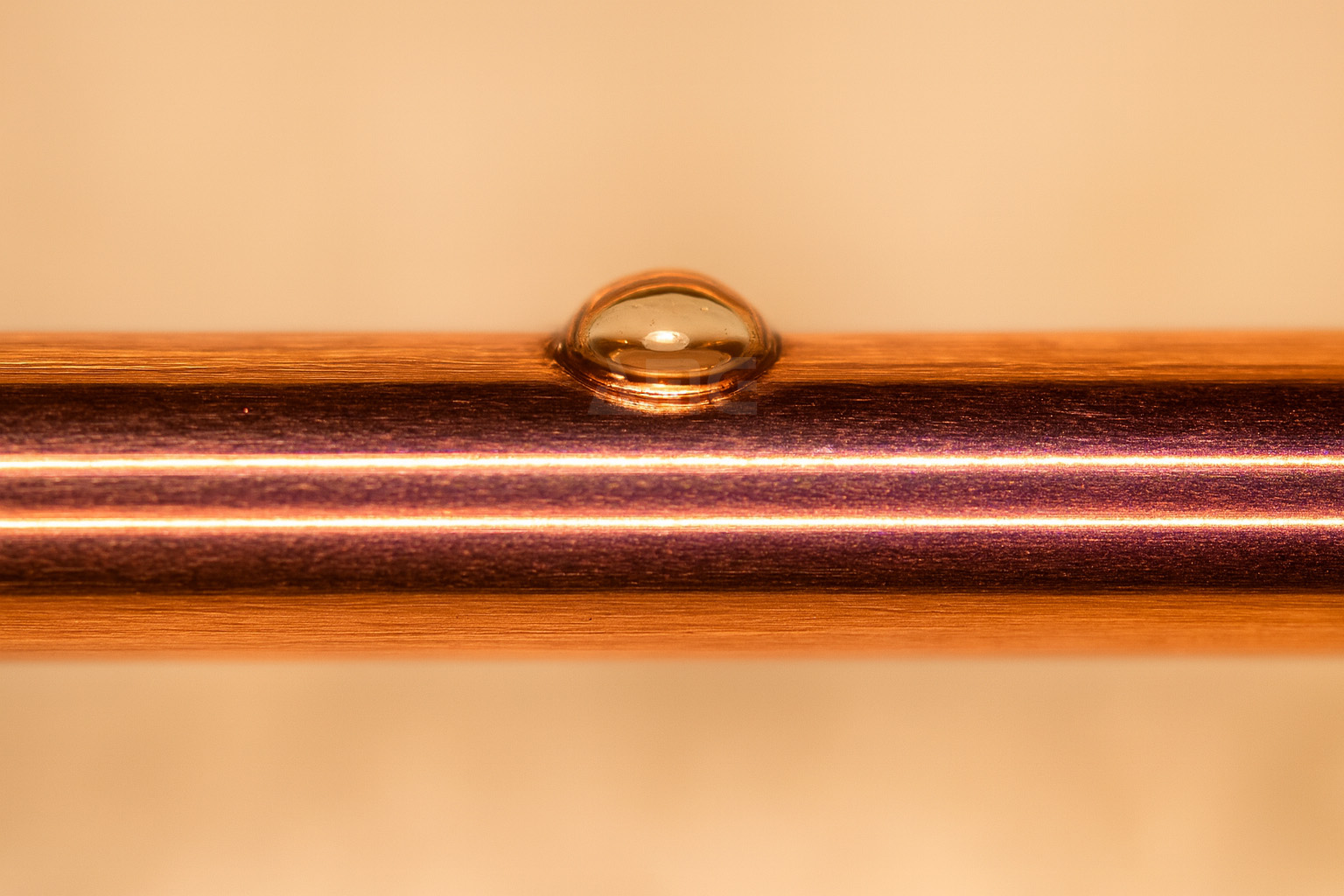

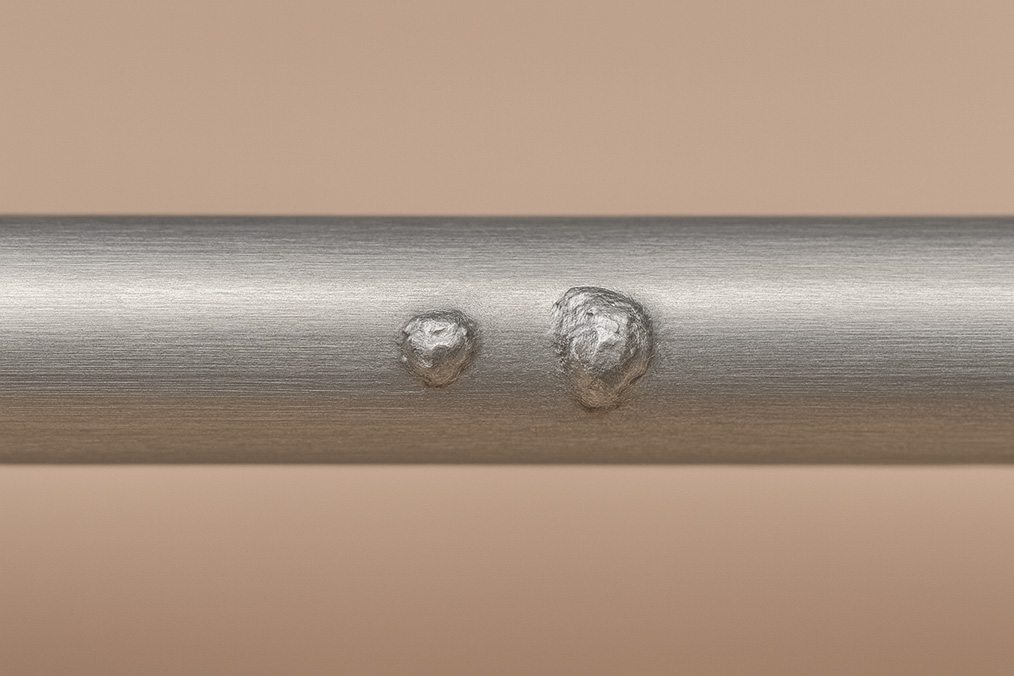

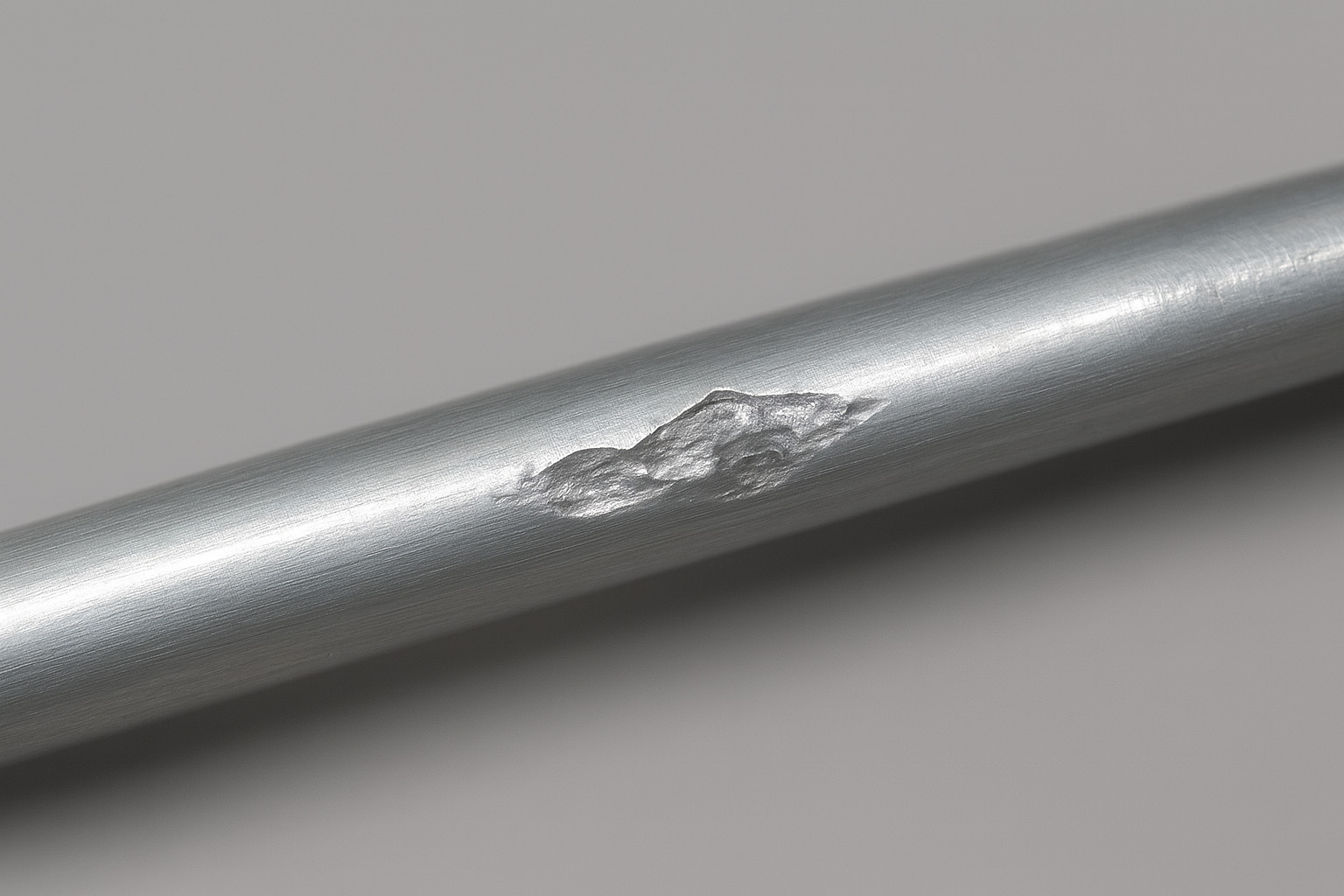

LN系列粒子缺陷检测仪采用先进的小型化光电元件与高速模拟信号处理技术，为非接触式检测目标表面的微米级粒子缺陷提供了创新解决方案。特别适用于监控高速生产线上的多种工艺过程，包括拉伸、涂层、护套和着色等。它能够精准检测并表征一系列细微缺陷，如肿块、颈缩、水泡、气泡、粗节、划痕、粒子污染、涂层脱落及挫伤等。
测量原理
凹凸粒子缺陷检测原理

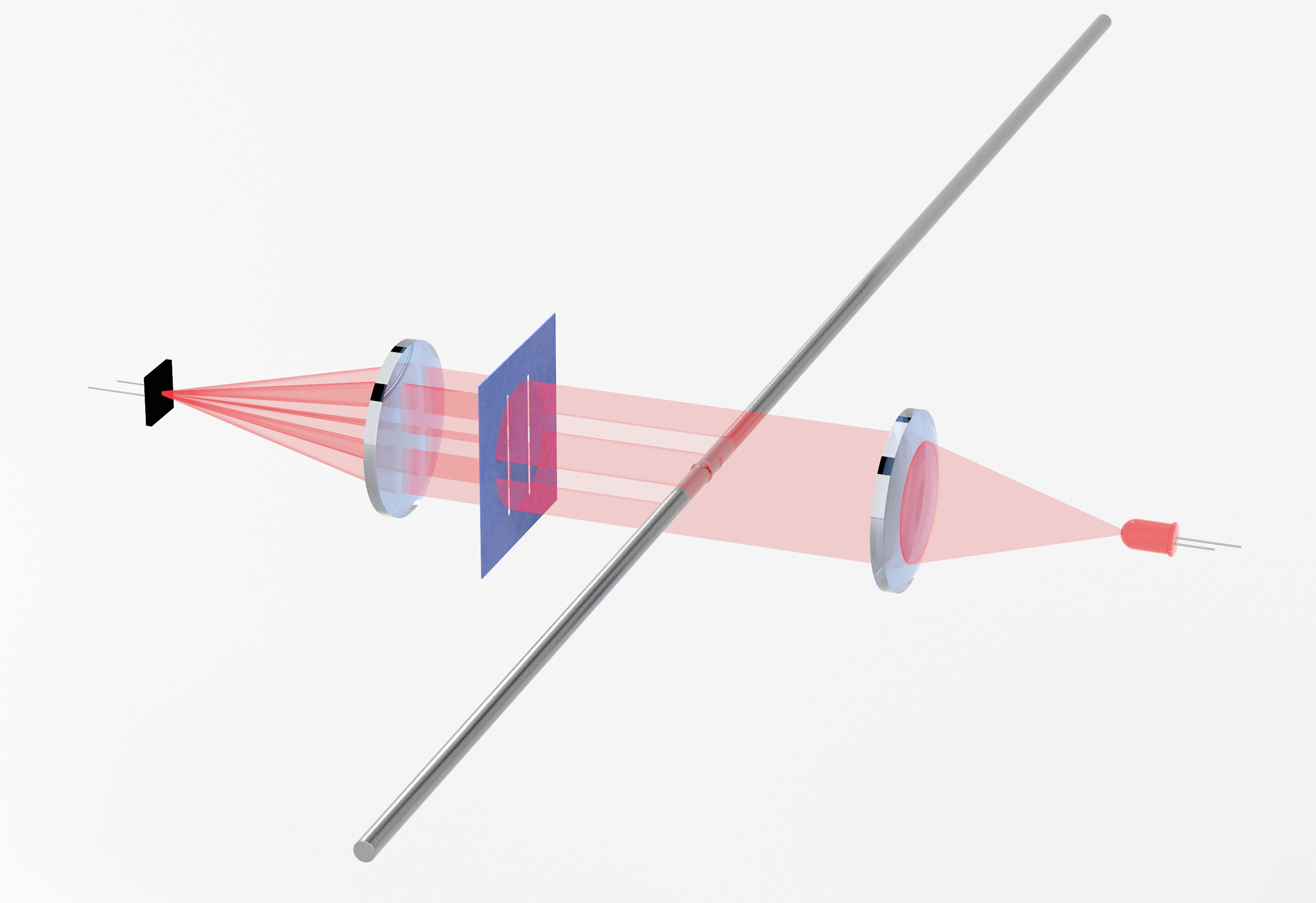

其技术原理是采用高准直性平行光幕测量：红外LED发出光源，通过光学透镜转换为平行光并通过测试区。当被测物进入测试区时，会遮挡部分平行光，并通过聚焦镜在光电接收元件上转换成电平信号。通过分析感光元件电压差异，判断被测物上是否存在粒子缺陷。
产品型号
LN-3005
超高采样周期，三轴检测，盲区范围小
| 适用线径范围 | 0.05mm - 5mm |
|---|---|
| 适用线速度 | 5 - 1500m/min |
| 凹凸设定范围 | 0.002 - 0.999mm |
| 尺寸参数 | 152x156x50(mm)开口尺寸：8mm |

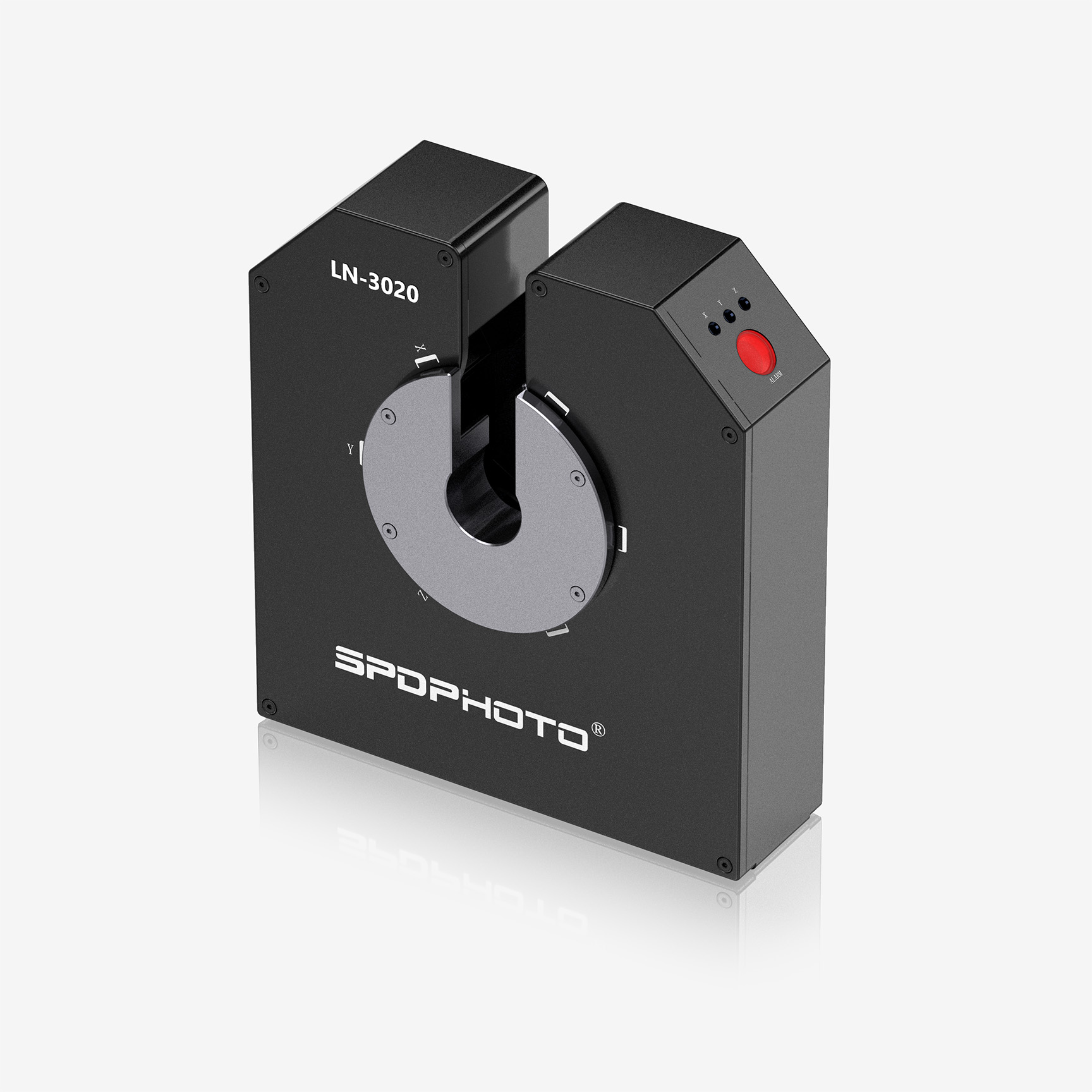

LN-3020
超高采样周期，三轴检测，盲区范围小
| 适用线径范围 | 0.1mm - 18mm |
|---|---|
| 适用线速度 | 5 - 1500m/min |
| 凹凸设定范围 | 0.002 - 0.999mm |
| 尺寸参数 | 165x181x57(mm)开口尺寸：21mm |
测量模式
表面凹凸缺陷检测
技术参数
| 产品型号 | LN-3005 |
|---|---|
| 检测轴数 | 3轴 |
| 适用测量范围 | 0.05-5 mm |
| 控制器型号 | LN-1000 |
| 凹凸设定范围 | 0.002-0.999mm |
| 检测灵敏度 | 设定值的±1% |
| 适用线速度 | 5-1500m/s |
| 报警输出 | 24V，1A(触点负载) |
| 通讯输出 | RS-485/MODBUS RTU协议 |
| I/O接口 | 脉冲输入、数字量输入 |
| 供电电源 | AC 220V |
| 测头尺寸 | 152×156×50(mm)开口尺寸8mm |
产品详情
id="c_portalResPublic_codeContainer-1769678684187" class="c_portalResPublic_codeContainer-01001">超快速检测短期表面缺陷和直径不规则性，三轴向连续监测。
检测原理
其技术原理是采用高准直性平行光幕测量：红色LED发出光源，通过光学透镜转换为平行光并通过测试区。当被测物进入测试区时，会遮挡部分平行光，并通过聚焦镜在光电接收元件上转换成电平信号。通过分析感光元件电流差异，判断被测物上是否存在凹凸点。
技术特点
高性能红外光源，低功耗、寿命长
不受散杂光影响
连续红外LED光束
不间断实时监测，如有缺陷即时报警
紧凑紧固的结构
不受散杂光影响
连续红外LED光束
不间断实时监测，如有缺陷即时报警
紧凑紧固的结构
三轴检测，盲区范围小
记录、储存测量数据
精密辅助支架及导轮
实时记录缺陷位置
使用简易稳定可靠
记录、储存测量数据
精密辅助支架及导轮
实时记录缺陷位置
使用简易稳定可靠

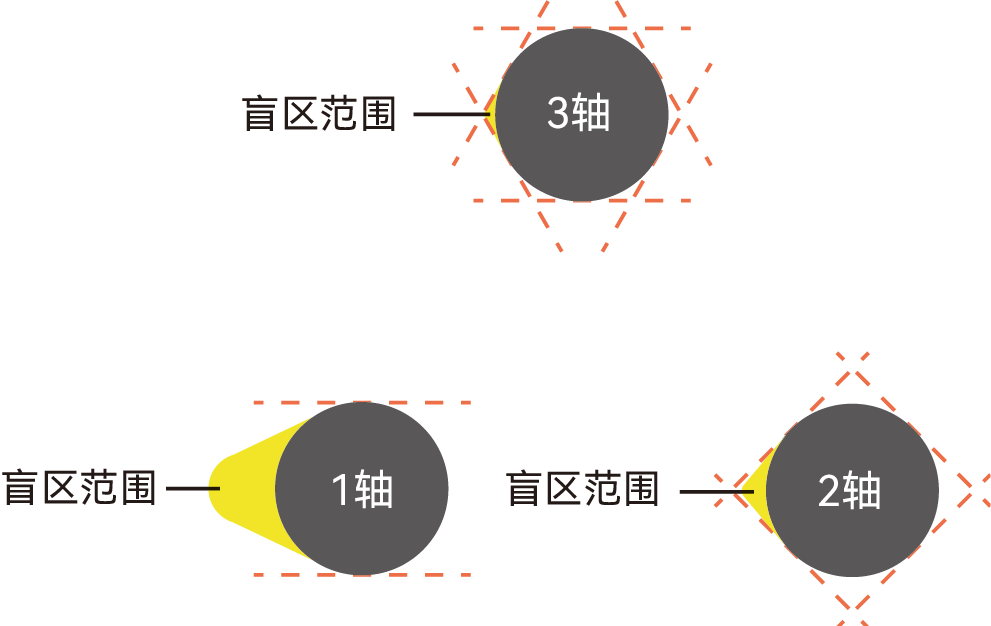

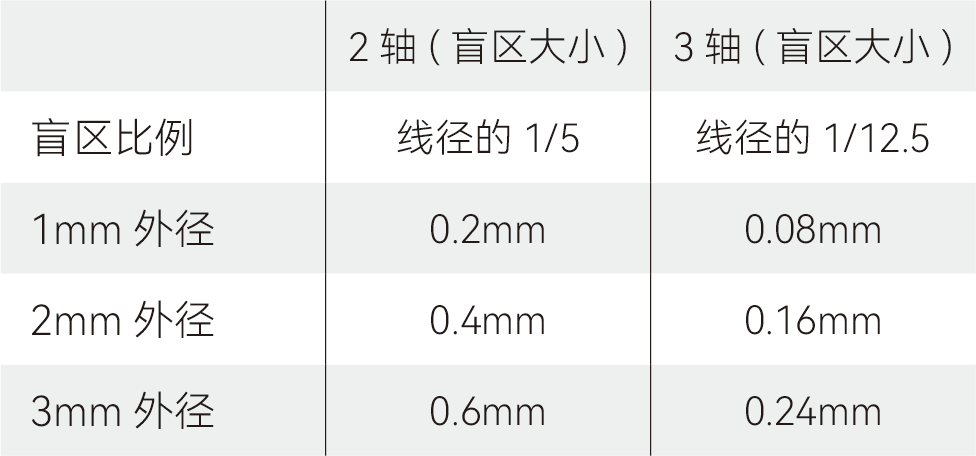

三轴检测
检测的轴数越多覆盖范围越广，随之检测盲区会越小。
盲区范围越小，粒子缺陷检出精度越高。
