规格参数
产品概述
微细线极细线 测径仪是采用夫琅禾夫衍射原理，实现超微细线材外径精确测量的测径仪，全新的光学非球面加工技术，搭配独特光学成像系统，具备自动矫正功能，测量结果稳定可靠。操作简便：用户友好的界面设计，易于安装和使用。外壳坚固耐用同时体积小巧、重量轻。
适用于：金属微拉丝线、碳纤维、超细纤维、尼龙线、5μm极细线等的外径在线监控及离线检测。
测量原理

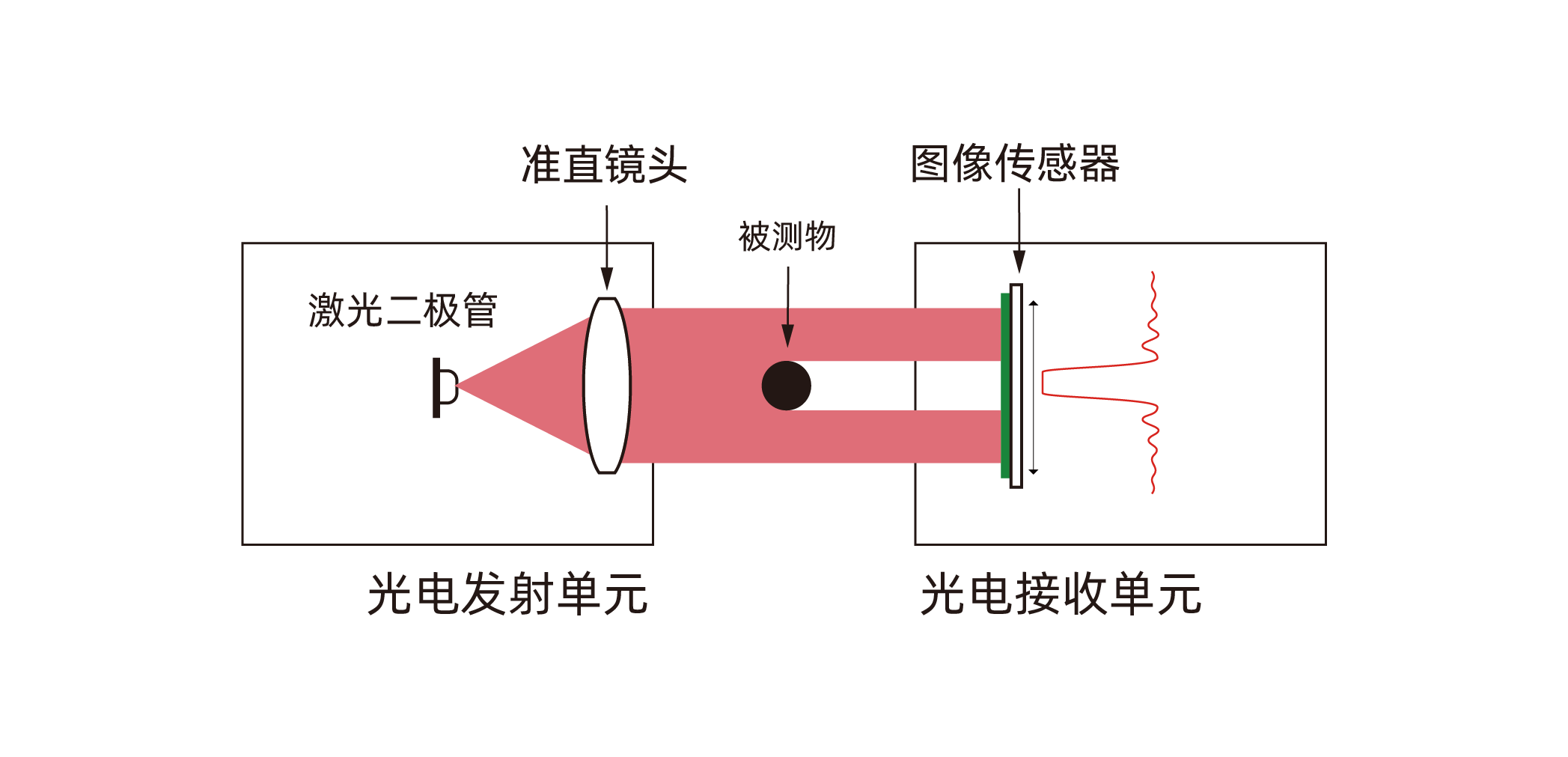

夫琅禾夫激光衍射测量原理
激光通过一定大小的缝隙或微小障碍会偏离直线传播的方向就会产生衍射现象，使得在CCD图像传感器上出现明暗相间的条纹，通过分析这些条纹的空间分布信息，从而计算出被测物的外径大小。
产品型号
LSG-100D
采用夫琅禾夫衍射原理，实现微细线外径精确测量
机身小巧、紧凑，可用于狭小的生产现场
机身小巧、紧凑，可用于狭小的生产现场
| 适用线径范围 | 0.015mm - 0.8mm |
|---|---|
| 测量精度 | ±0.3 μm |
| 重复精度 | ±0.1 μm |
| 尺寸参数 | 150x94x33.5(mm) |

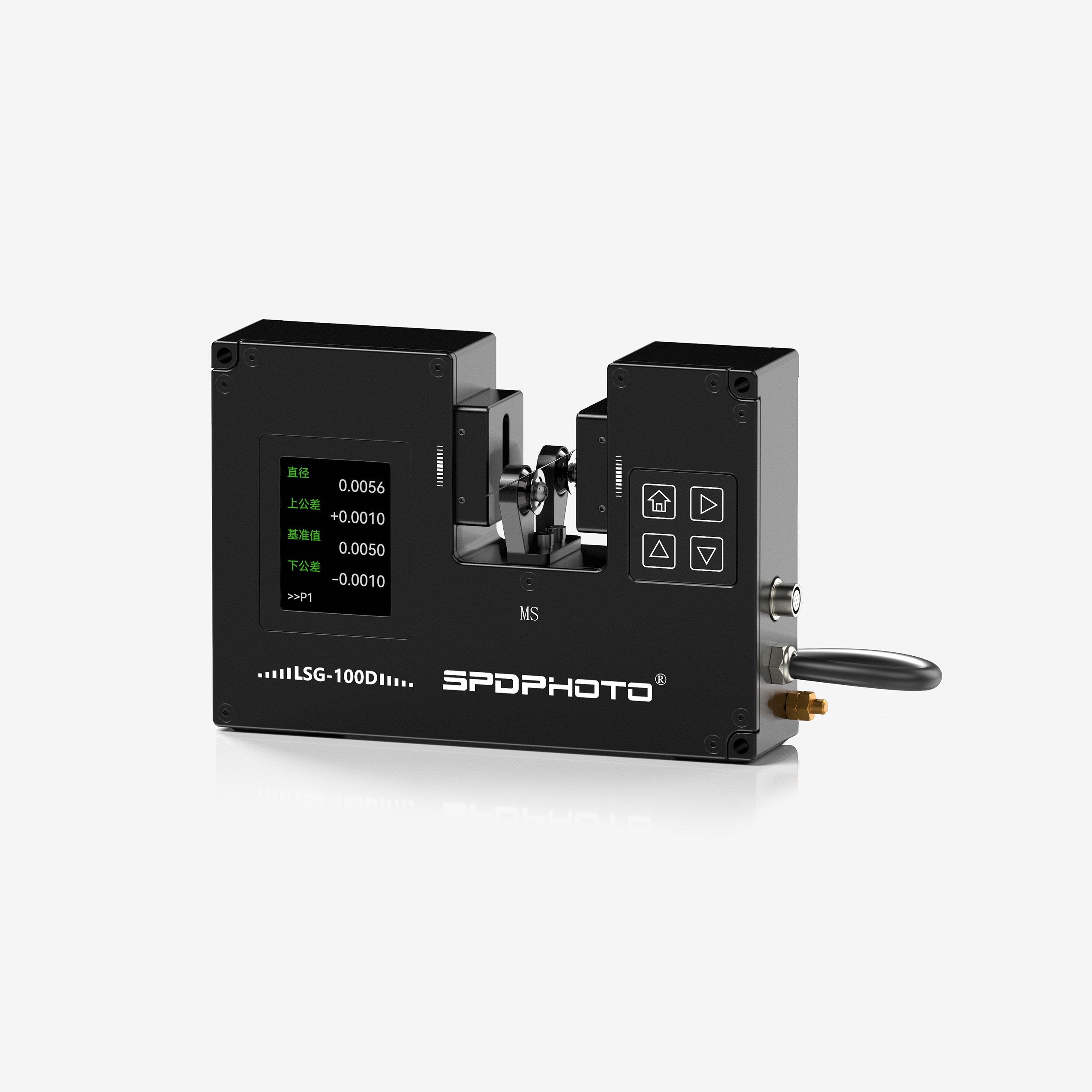

LSG-100D-MS
最小可测5微米极微细线
高精度测量，适用于各种工业环境，稳定性强
高精度测量，适用于各种工业环境，稳定性强
| 适用线径范围 | 0.005mm - 0.2mm |
|---|---|
| 测量精度 | ±0.1 μm |
| 重复精度 | ±0.05μm |
| 尺寸参数 | 150x104x33.5(mm) |

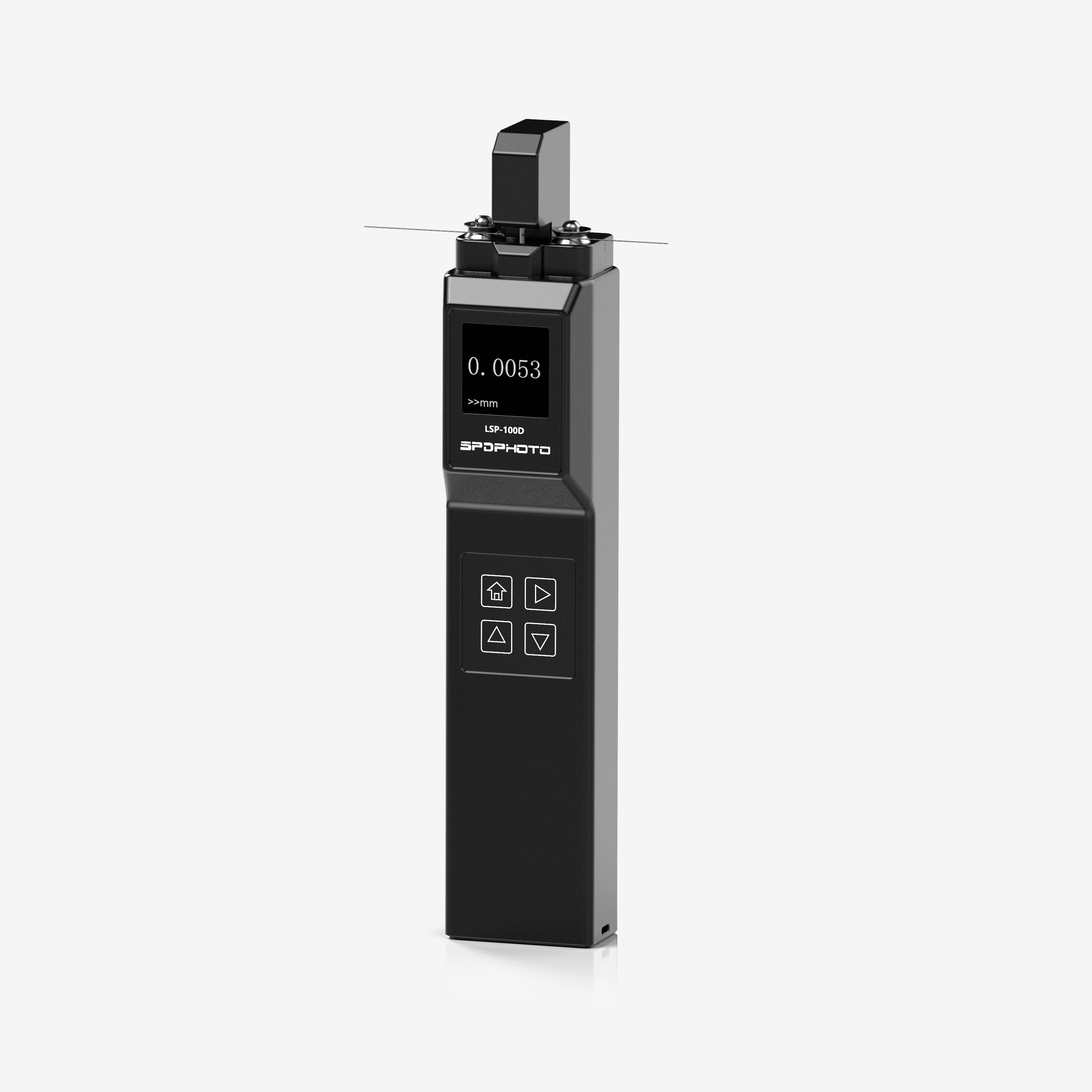

LSP-100D手持式极细线测径仪
极细线专用手持式测径仪，小巧便携，一手把握。
| 适用线径范围 | 0.005mm - 0.2mm |
|---|---|
| 测量精度 | ±0.1 μm |
| 重复精度 | ±0.05μm |
| 尺寸参数 | 250x48x40(mm) |
测量模式
外径测量
技术参数
| 产品型号 | LSG-100D | LSG-100D-S | LSG-100D-MS |
|---|---|---|---|
| 采样轴数 | 1轴 | 1轴 | 1轴 |
| 测量范围 | 0.015-0.8 mm | 0.010-0.5 mm | 0.005-0.2 mm |
| 最小分辨率 | 0.1μm | 0.1μm | 0.1μm |
| 测量精度 | ±0.3μm±0.01%*D | ±0.3μm±0.01%*D | ±0.1μm±0.01%*D |
| 重复精度 | ±0.1μm±0.005%*D | ±0.1μm±0.005%*D | ±0.05μm±0.005%*D |
| 报警输出 | 12V，300mA(触点负载) | 12V，300mA(触点负载) | 12V，300mA(触点负载) |
| 通讯输出 | RS-485/MODBUS RTU协议 | RS-485/MODBUS RTU协议 | RS-485/MODBUS RTU协议 |
| PI控制 | 选配 | 选配 | 选配 |
| 供电电源 | DC 12V， 1A | DC 12V， 1A | DC 12V， 1A |
| 测头尺寸 | 150×94×33.5(mm) | 150×94×33.5(mm) | 150×104×33.5(mm) |
产品详情
采用夫琅禾夫衍射原理，实现超微细线材外径精确测量
全新的光学非球面加工技术
独特光学成像系统
自动矫正，测量结果稳定可靠
操作简便：用户友好的界面设计，易于安装和使用。
坚固耐用同时体积小巧、重量轻。
全新的光学非球面加工技术
独特光学成像系统
自动矫正，测量结果稳定可靠
操作简便：用户友好的界面设计，易于安装和使用。
坚固耐用同时体积小巧、重量轻。
激光通过一定大小的缝隙或微小障碍会偏离直线传播的方向就会产生衍射现象，使得在CCD图像传感器上出现明暗相间的条纹，通过分析这些条纹的空间分布信息，从而计算出被测物的外径大小。
