规格参数
产品概述
LSG-6000自动巡检激光测控系统以较低成本实现了生产现场自动化非接触式测量外径尺寸，适合生产设备出排线1-200条，检测速度3到10秒每条(现场可调)。

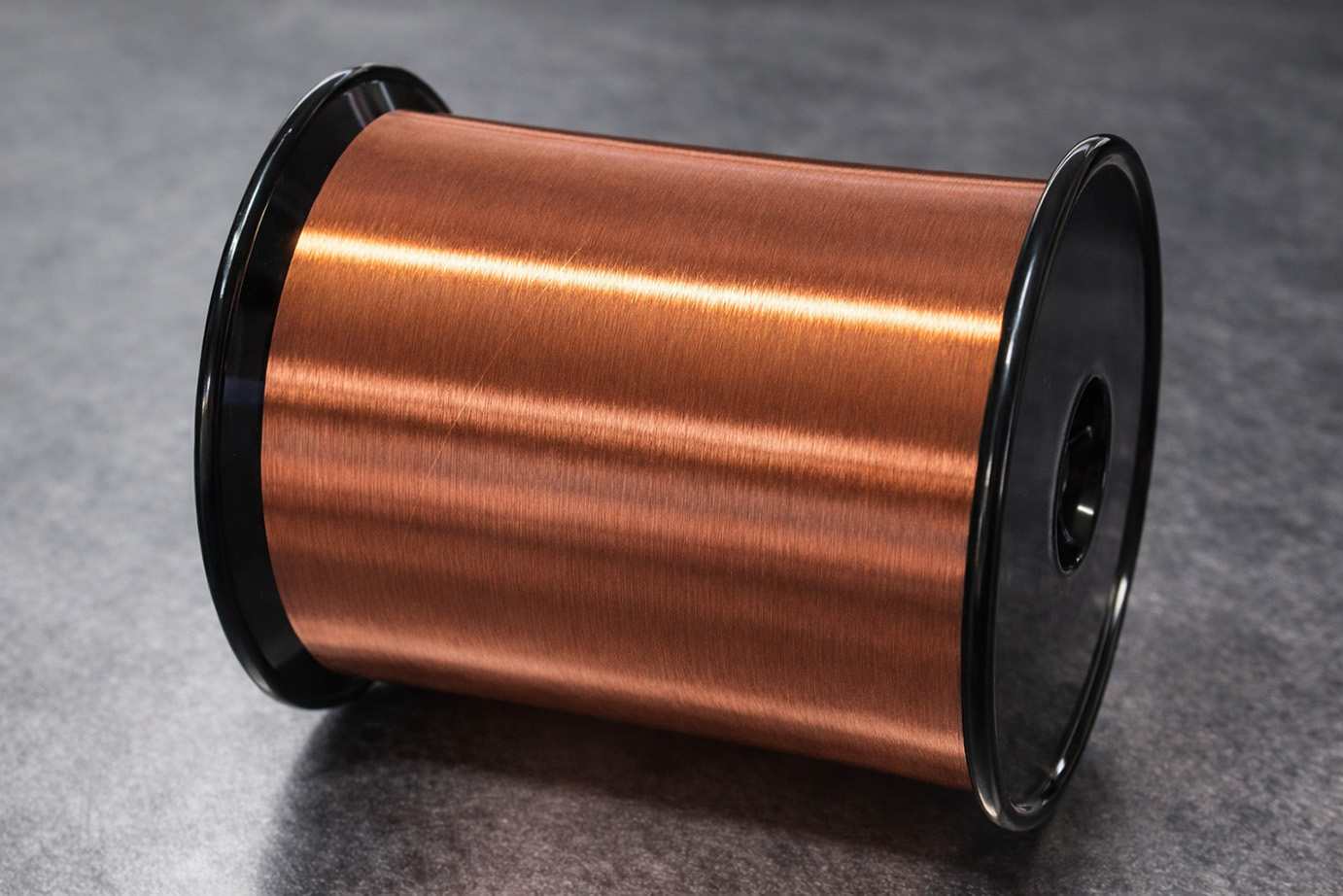

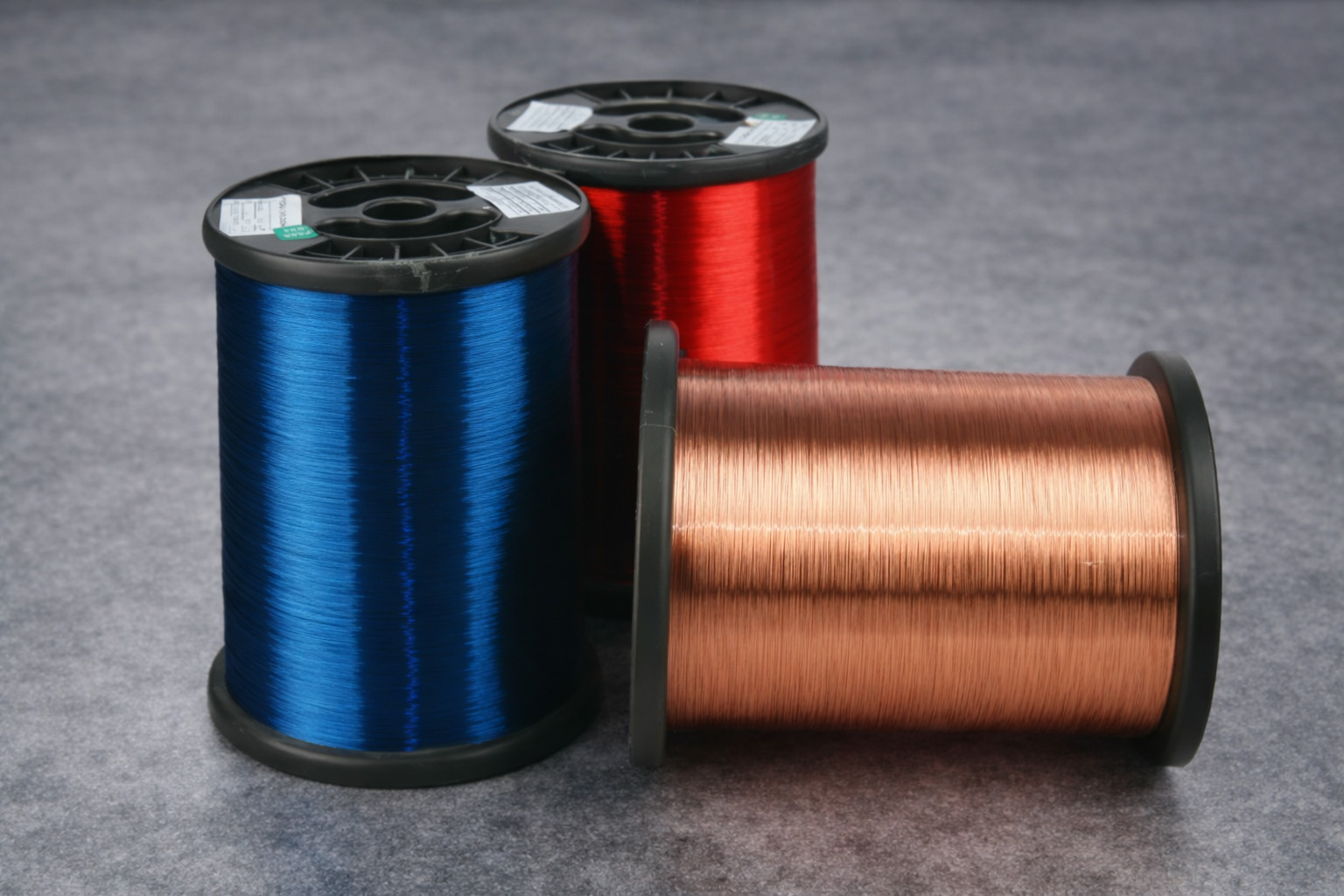

主要应用于：微细线、金属拉丝线、金刚丝母线、高精度细线、钨丝、漆包线等。
测量原理

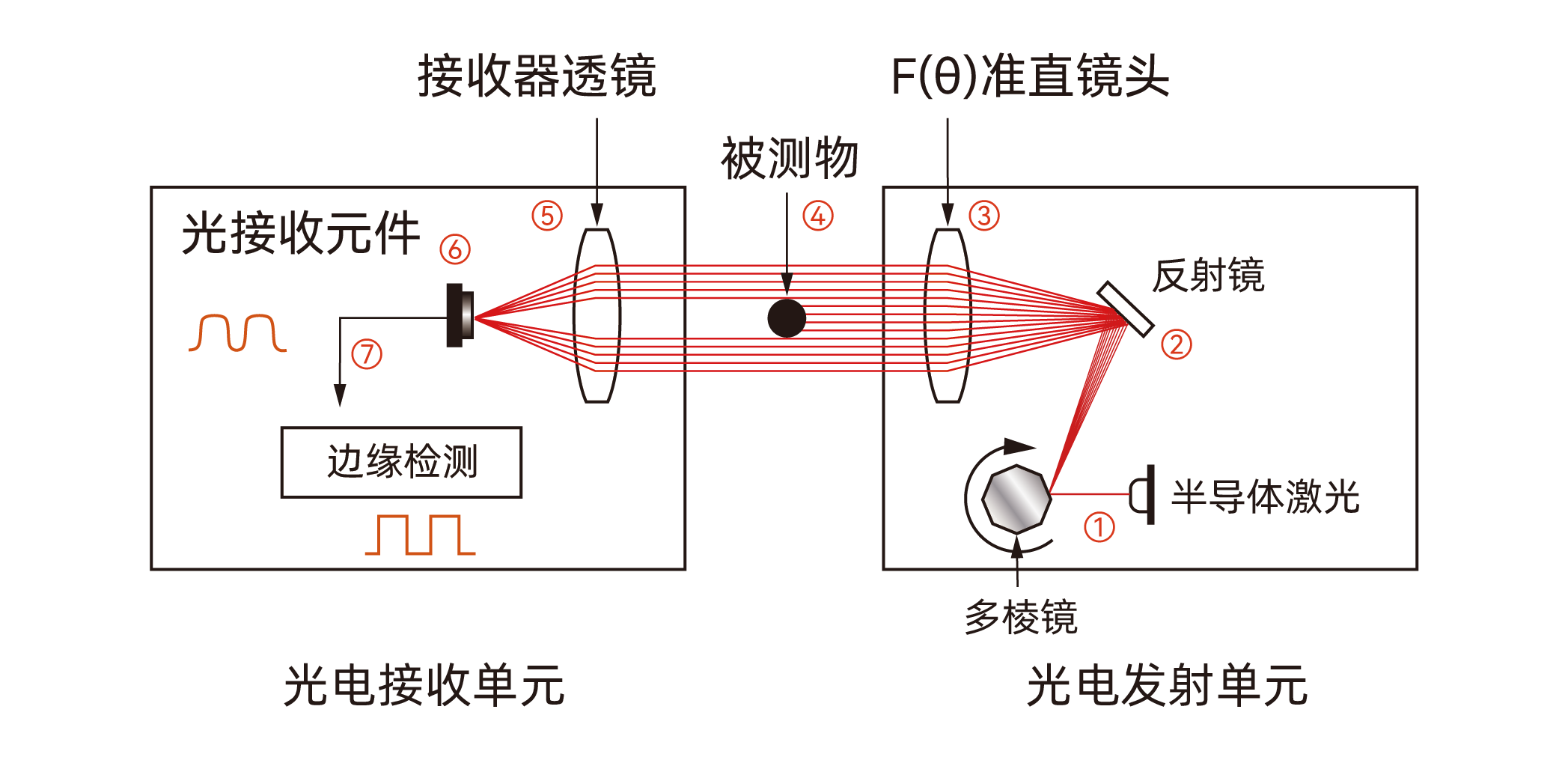

激光测径仪测量原理
激光测径仪采用激光扫描原理，通过激光束对被测物体进行高速扫描，利用光电传感器接收激光信号。当激光束被物体遮挡时，传感器会记录遮挡时间，通过计算激光扫描速度与遮挡时间的乘积，即可精确测量物体的直径尺寸。这种非接触式测量方式适用于各种精密制造领域。
产品型号
LSG-6000
以较低成本实现了生产现场自动化非接触式测量外径，适合生产设备出排线1-40条，检测速度3到10秒每条(现场可调).
| 适用线径范围 | 0.02mm - 6mm |
|---|---|
| 测量精度 | ±0.3μm±0.01%D |
| 重复精度 | ±0.1μm±0.005%D |

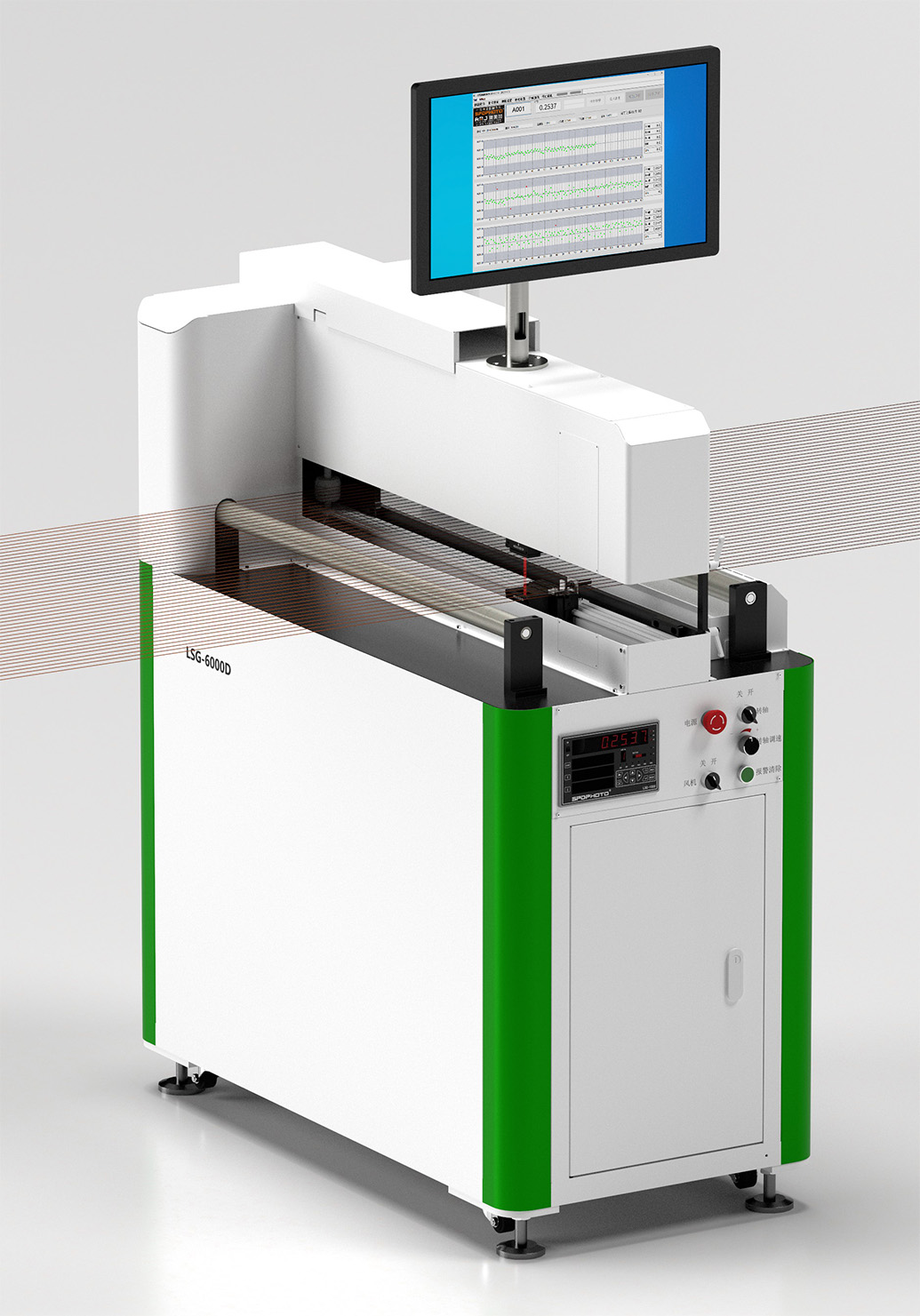

LSG-6000D
产品结构整体性高，线距≥4mm即可适配。不需要配置导轮。
| 适用线径范围 | 0.02mm - 6mm |
|---|---|
| 测量精度 | ±0.3μm±0.01%D |
| 重复精度 | ±0.1μm±0.005%D |
测量模式
外径测量
技术参数
| 产品型号 | LSG-6000 |
|---|---|
| 检测轴数 | 1轴 |
| 适用测量范围 | 0.02-6mm |
| 最小分辨率 | 0.0001mm |
| 测量精度 | ±0.3μm±0.01%*D |
| 重复精度 | ±0.1μm±0.005%*D |
| 采样频率 | 800Hz |
| 巡检长度 | 1.85m(其他长度可定制) |
| 巡检目标数 | 1-200个 |
| 最小被测物间隔 | 2mm |
| 报警输出 | 24V，1A(触点负载) |
| 数据采集分析 | 专业分析软件 |
| 环境要求 | 空气中不含腐蚀性气体,严重的油,蒸汽及尘埃 |
| 通讯输出 | RS-485/MODBUS RTU协议 |
| 供电电源 | AC220V 50HZ |
产品详情
对于多线并行的生产线，需要测量每根线材的直径，我们的解决方案在价格和效率方面都是理想之选。LSG-6000检测激光测量控制系统适用于1至40线生产设备，检测速度可根据现场情况在每线3至10秒间调节，灵活满足不同生产需求。
紧凑型设计便于在现有生产设备上便捷扩展安装，无需大幅改造产线即可实现快速集成，最大程度缩短停机时间。

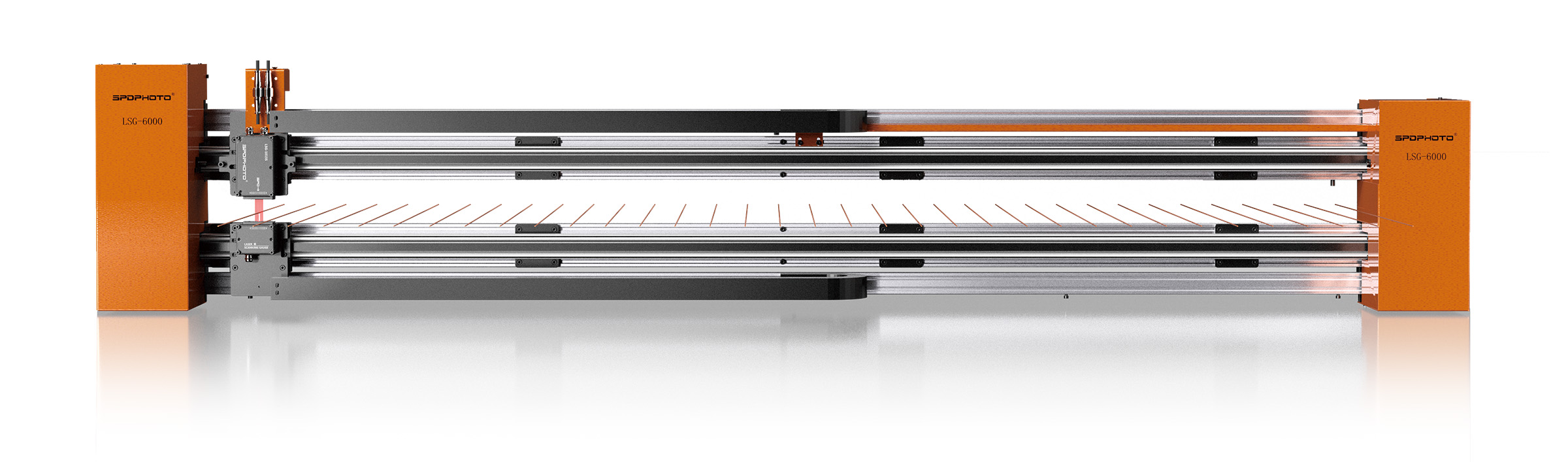

全自动非接触式多线外径检测
优化光学系统设计

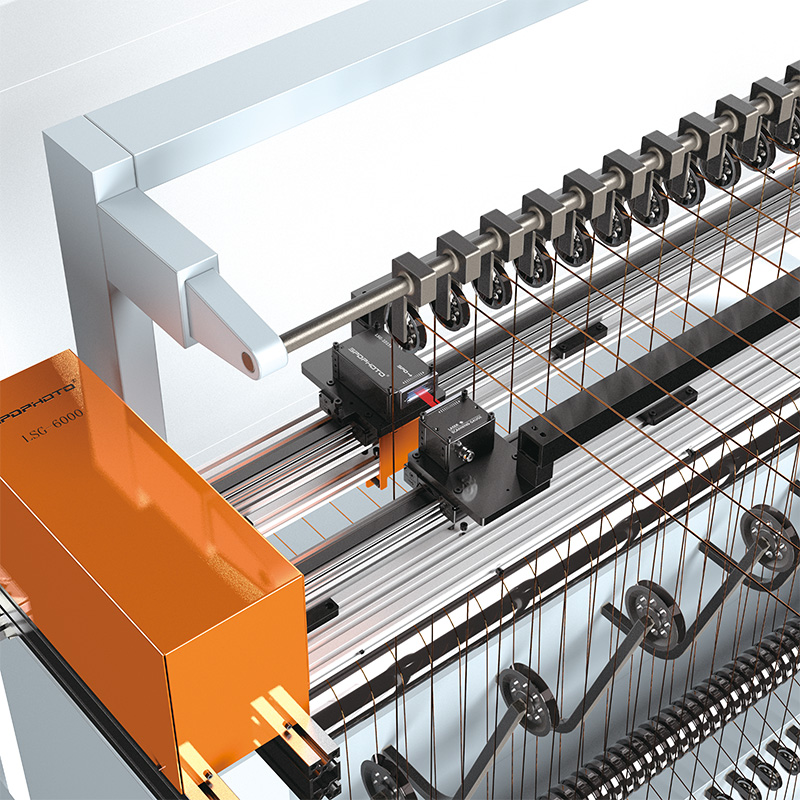

采用高精度定位传感器实现线材精准自动定位，确保移动过程中的测量精度
专用测量算法有效防止长期使用中的数据漂移
优化光学系统设计
采用高精度定位传感器实现线材精准自动定位，确保移动过程中的测量精度
专用测量算法有效防止长期使用中的数据漂移
采用先进光学非球面加工技术
激光扫描技术实现外径精密测量
配备PC端数据分析软件，便于数据存储与统计
自动校准功能搭配人性化操作界面
操作便捷、运行稳定、性能可靠
激光扫描技术实现外径精密测量
配备PC端数据分析软件，便于数据存储与统计
自动校准功能搭配人性化操作界面
操作便捷、运行稳定、性能可靠

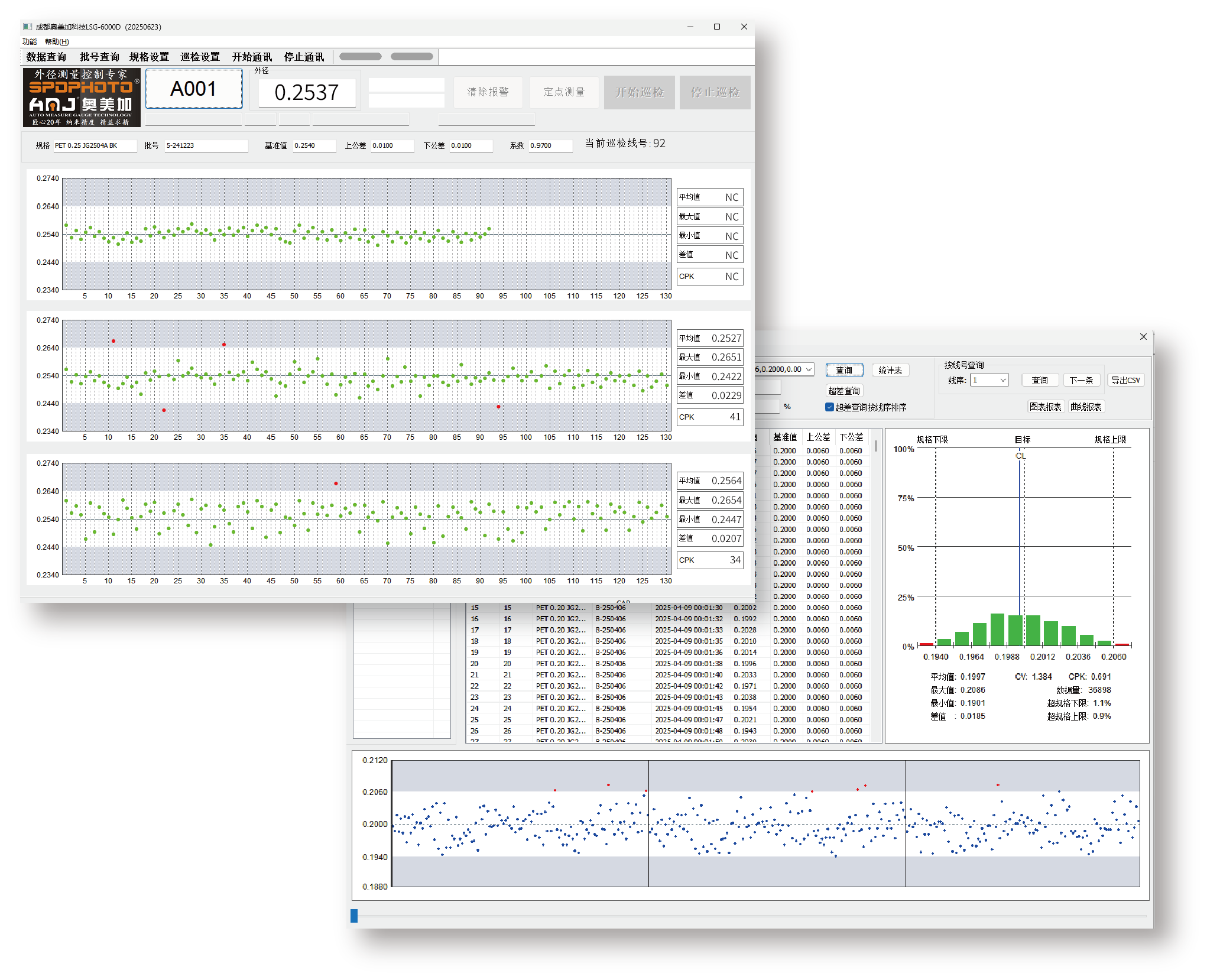

该系统集成智能分析系统，可高效记录存储测量数据，支持图表化导出便于分析，助力优化产线工艺。实时数据采集可即时呈现趋势变化并自动标记超差数据，确保异常情况快速识别与响应。
通过高速存储技术完整保存所有数据样本，提供直方图/曲线报表等强大分析工具，实现生产数据全方位解析。人性化的历史数据查询功能便于追溯，显著提升生产透明度。
通过高速存储技术完整保存所有数据样本，提供直方图/曲线报表等强大分析工具，实现生产数据全方位解析。人性化的历史数据查询功能便于追溯，显著提升生产透明度。
