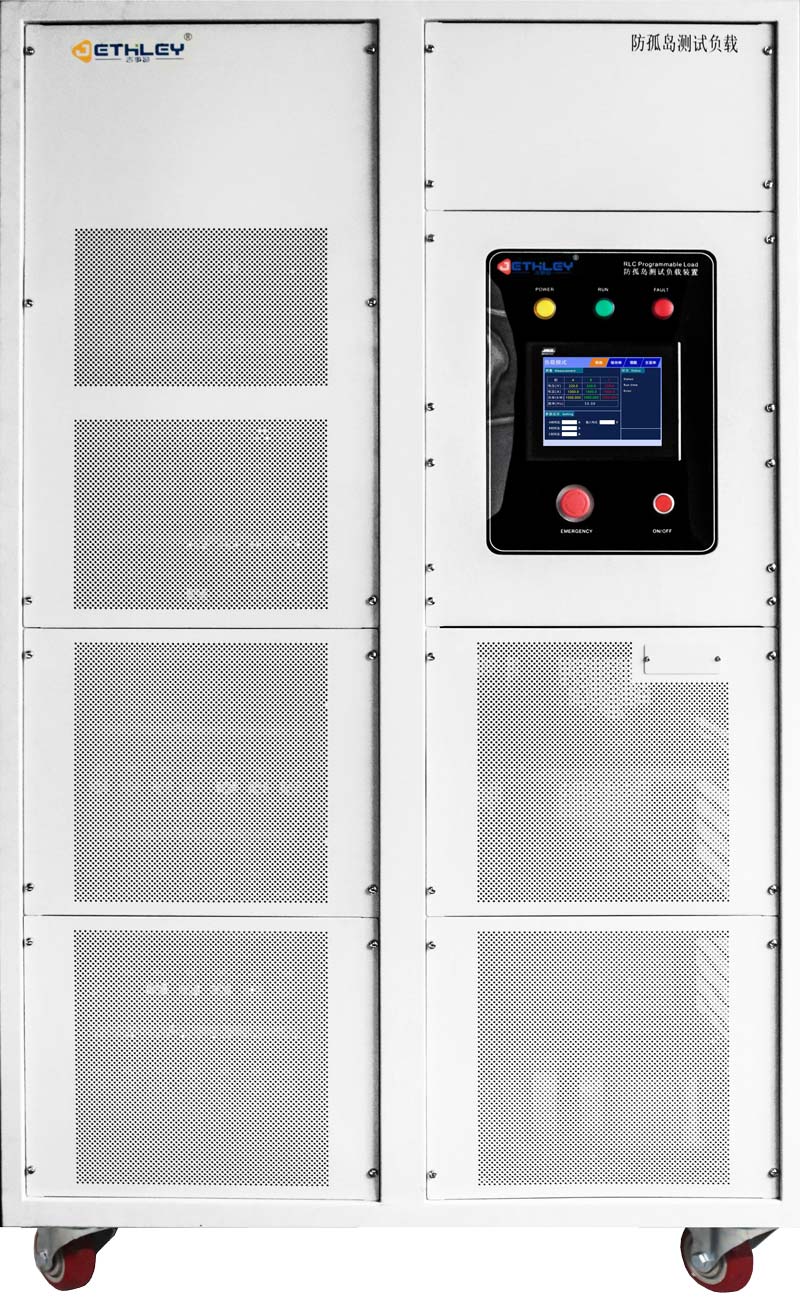

ACL

◉阻性，感性，容性负载功率可自由组合，阻性1W～最大功率可调,感性1W～最大功率可调，容性1W～最大功率可调。满足三相电压不平衡条件下精确调节交流谐振点，可精确模拟交流谐振发生及满足逆变器调试检测需要；

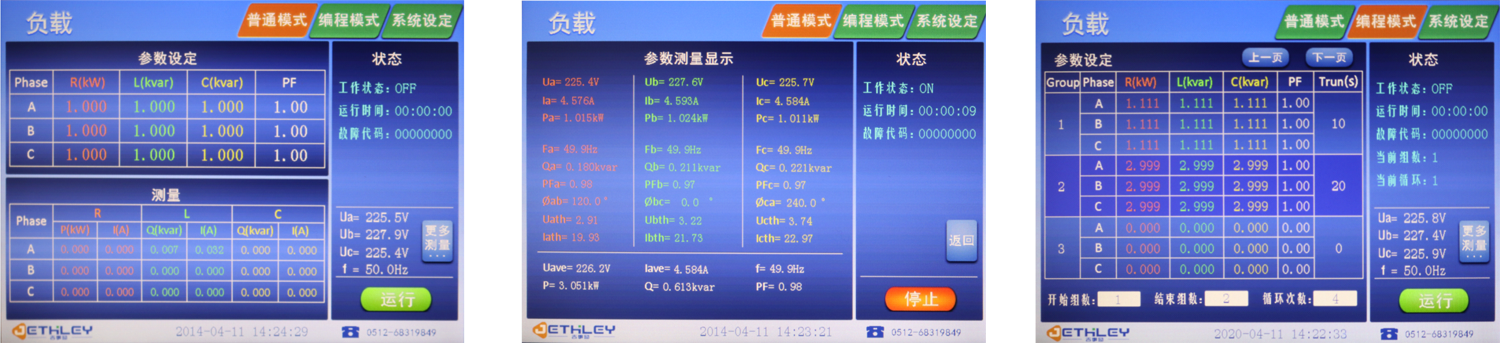

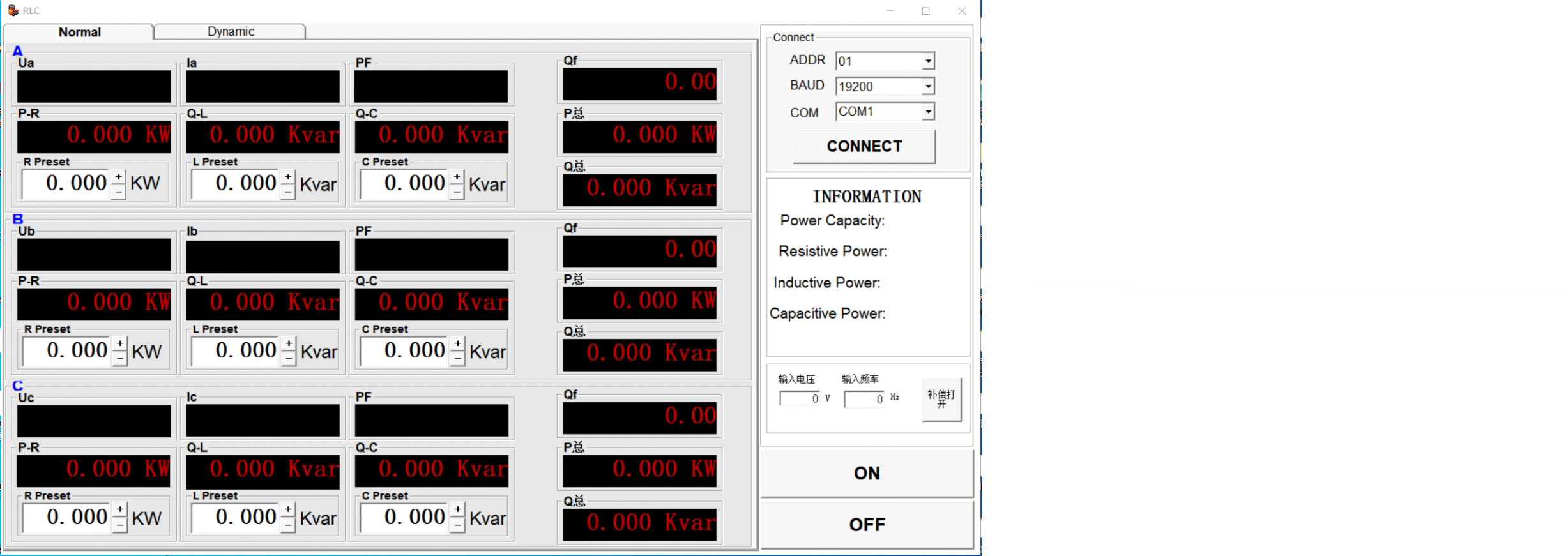

◉可测量多种数据，满足逆变器测试需要，有阻性电流，感性电流，容性电流，电压，电流，频率，功率，视在功率，无功功率，电压总谐波，电流总谐波，功率因素，电压波形，可以将测量数据上传到PC机上并实现对检◇测过程数据的过程过程记录存储功能；

◉谐振测试：设置感性功耗=容性功耗，谐振时理论上感性容性无功功率相互抵消，无功功率=0；功率因素0.3-1可调；增加功率因数导航器，用户只需将想要的功率或电流及功率因数数字输入即可组成LC对应的值；

◉新型功耗组件，功率密度高，无红热现象，阻性负载采用合金电阻元件，测试过程不会由于阻性负载元件发热引起阻抗值的热漂移；感性负载采用台湾及日本进口优质高硅硅钢片、美国及日本高温绝缘、阻燃和耐潮湿等，多性能绝缘材料；容性负载采用抗高电压、大电流冲击，损耗小、电性能优良的CBB电容；

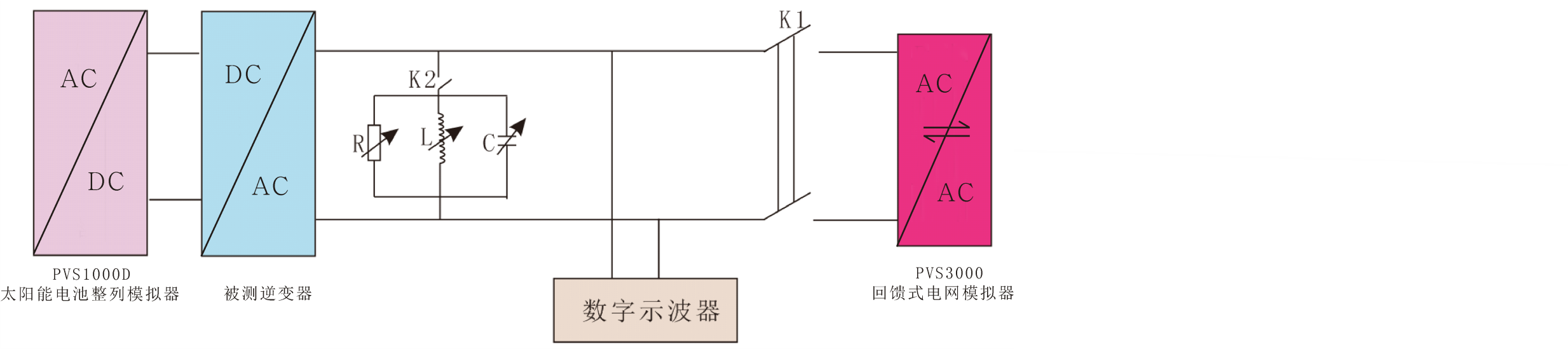

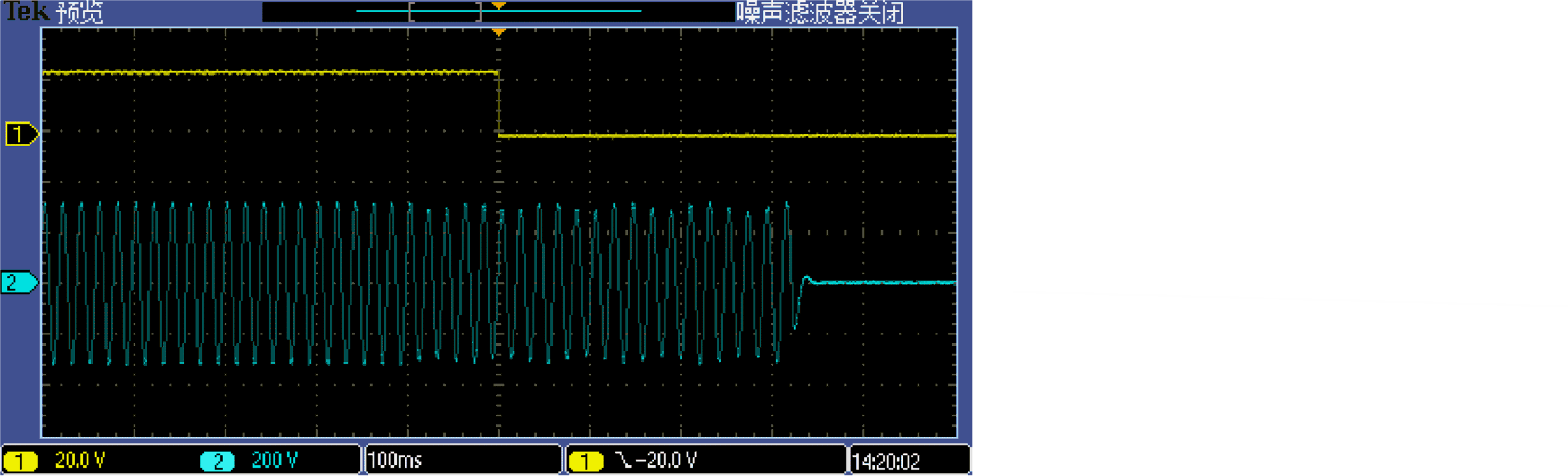

◉满足并网逆变器认证标准CGC/GF004:2011(CNCA/CTS0004:2009A)、IEC62116-2008、VDE0126-1-1及

◉ IEEE1547标准的防孤岛效应保护试验测试要求；

◉应用于并网逆变器出厂检验、生产调试、科研开发、实验室电气特性试验、权威机构鉴定检测等领域；使用单 位对并网逆变器的产品验收及日常维护检测，全面科学检测各种逆变器供电能力，并精确提供检测报告；

◉合金电阻丝材料介绍：

(1) 合金电阻丝材料选用耐高温（工作温度不超过1300°C)、电气性能稳定、 温漂系数小(5*10-5/°C)的银铭合金 (NiCr6023) 。

(2) 功耗电阻各组成部分的材质都有严格规定，管体采用伸展性及抗氧化高的不锈钢321(1Cr18Ni9Ti) , 填充材 料为出口级电工结晶氧化镁粉(Sg-9),执行标准为JBY-TE4088-199,制造过程中镁砂密度值在3.Og/cm3士2' 接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304(0Cr18Ni9)。通过严格、明确的3.Og/cm3士2材质控制，可保证批星生产的合金电阻具有高度一致的性能。

(3) 散热片采用高度为7mm土2, 厚度为0.4mm土2的不锈钢321材质， 散热片绕制间隔小千或等于3mm土2。

(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联，可保证耐压值达到40kV。

(5)合金电阻在正常工作状态下散热片平均温度≤300℃，不超过320℃，距离电阻至高温度1300℃有近5倍的裕度，这样就保证合金电阻可以上时间连续工作。

(6)在功率电阻达到300°—400°时，温漂仍≤±2%，从而保证了高温状态下，负载阻值不会有大的波动变化，无论在何种温度下都能加载稳定的功率值。

(7)无论冷态、热态下，负载误差≤±3%。

◉电抗器介绍：

(1) 感性负载部分由若干固定式电抗器组成，主要用途是在负荷试验时调节电感负载，与阻性负载相配合，可调节负载功率因数，模拟发电机组的实际工作状态。

(2) 固定式电抗器以固定式铁芯加三相铜绕组制作而成，军品工艺制造，防水、防盐雾、防霉菌处理。铁芯采用优质冷轧取向硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、干燥固化，使电抗器的线圈和铁芯牢固地结合在一起。损耗小，效率高，温升低，在额定负载下能长期稳定运行。无噪音、无污染、无需日常维护、使用寿命长。
