规格参数
产品描述
单、三相交流变频电源采用SPWM高频脉宽调制方式， 先进的直接数字频率合成器(DDS)波形产生技术， 提供干净的正弦波输出；输出频率:40Hz-500Hz(20Hz需定制），输出电压：低档0-150V/高档0-300V（0-2000VAC可订制） 可模拟标准或异常的电压及频率状态， 应用于测试系统、 电子电器、 电机、 照明等领域的生产及研究。
产品介绍
◉采用先进的直接数字频率合成器（DDS）波形产生技术，频率稳定度高，连续性好；
◉测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试；
◉提供嵌入式智能化PC机监控系统；
◉全范围可调输出电压低档0-150V，高档0-300V，步距0.1V；
◉输出频率45-120Hz（40-500Hz选购）,步距0.1Hz；
◉输出电流限定功能；
◉具有3组记忆，可以将常用的参数(电压V、频率F、电流I)存储，以便使用时轻松调用；
◉具有RS232C通讯接口【IEEE488.2(GPIB)可选】，指令执行时间小于10ms；(通讯接口选配)；
◉保护模式：过压，过流，过载，短路，限流等；
◉提供均方根电压，均方根电流，有功功率，频率，功率因素等读值；
◉对100%除载加载,稳定反应时间在20ms以内，超载能力强，瞬间电流能承受额定电流的3倍；
◉输入输出隔离。

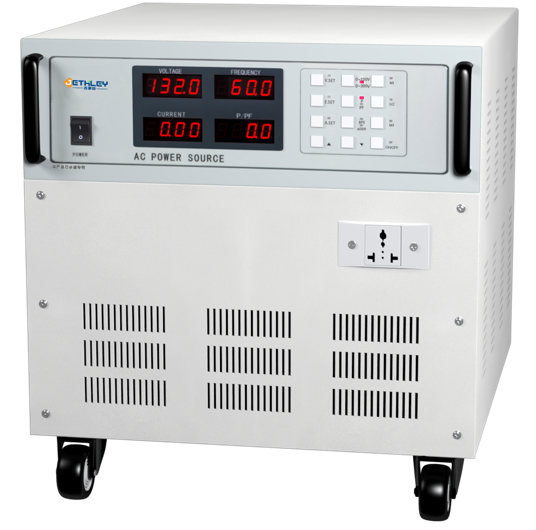

AS1000 系列单相变频电源 | ||||||||||||
| 型号Mode | AS1000 | AS1001 | AS1003 | AS1005 | AS1010 | AS1015 | AS1020 | AS1030 | AS1050 | AS1100 | AS150 | |
| 容量Power | 500 VA | 1 KVA | 3 KVA | 5 KVA | 10 KVA | 15 KVA | 20 KVA | 30 KVA | 50 KVA | 100KVA | 150KVA | |
| 制作方式Working | SPWM( 正弦脉宽调制 ) | |||||||||||
输入INPUT | 相数Phase | 1φ2 W+ PE 单相两线+地线 | 3φ4 W+ PE 三相四线+地线 | |||||||||
| 电压Voltage | 220 V±15 % | 380 V±15 % | ||||||||||
| 频率Frequency | 47 Hz - 63 Hz | |||||||||||
输出OUTPUT | 相数Phase | 1φ2 W+ PE 单相两线+地线 | ||||||||||
| 电压Voltage | 低档0 -150 VAC/高档0 -300 VAC | |||||||||||
| 频率Frequency | 45-120 Hz( 40 - 500 HZ可选)，0 . 1 Step | |||||||||||
| 额定电流Max Current | L= 120 V | 4. 2 A | 8 . 4 A | 25 A | 42 A | 84 A | 125 A | 168 A | 250 A | 420 A | 840 A | 1250 A |
| H= 240 V | 2 . 1 A | 4 . 2 A | 12 . 5 A | 21 A | 42 A | 62 . 5 A | 84 A | 125 A | 210 A | 420 A | 625 A | |
| LED显示Display | 电压Vrms、电流Arms、频率Fre 、功率Wattage 、功率因数PF | |||||||||||
| 电源调整率 Linear Regulation | 0 . 1 % | |||||||||||
| 负载调整率Load Regulation | 1 % | |||||||||||
| 波形失真度 Harmonic T. H. D | 2%(纯阻性负载) | |||||||||||
| 频率稳定度Frequency Regulation | 0 . 01 % | |||||||||||
| 电压解析度Voltage Resolution | 0 . 1 V | |||||||||||
| 频率解析度Frequency Resolution | 0 . 1 Hz | |||||||||||
| 电流解析度Current Resolution | 0 . 0 01 A | 0 .01A | 0 . 1 A | 1 A | ||||||||
测量精确度 | 电压Voltage | 0 . 5 % FS+ 5 dgt | ||||||||||
| 电流Current | 0 . 5 % FS+ 5 dgt | |||||||||||
| 功率Wattage | 0 . 5 % FS+ 5 dgt | |||||||||||
| 频率Frequency | 0 . 01 % FS+ 5 dgt | |||||||||||
| 设定精确度 | 电压Voltage | 0.3 % FS | ||||||||||
| 频率Current | 0 . 1 % FS | |||||||||||
| 存储组数 Storage groups | M 1 ( V_ F_ A )﹑M 2 ( V_ F_ A )﹑M 3 ( V_ F_ A) | |||||||||||
| 通讯接口Interface | RS 232C【IEEE 488 . 2( GPIB) 可选】 | |||||||||||
| 限流设定I-LIM Set | O-Max Current | |||||||||||
| 保护Protection | 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit | |||||||||||
| 重量( Kg) | 15 | 20 | 30 | 50 | 80 | 120 | 150 | 200 | 400 | 500 | 600 | |
体积W×H×D( mm) | 430×133×370 | 430×177 ×460 | 430×430 ×450 | 430×765×550 | 550×1280×700 | 800×1680×850 | ||||||
| 运行环境Environment | -10～45℃ 10 - 90 % RH | |||||||||||

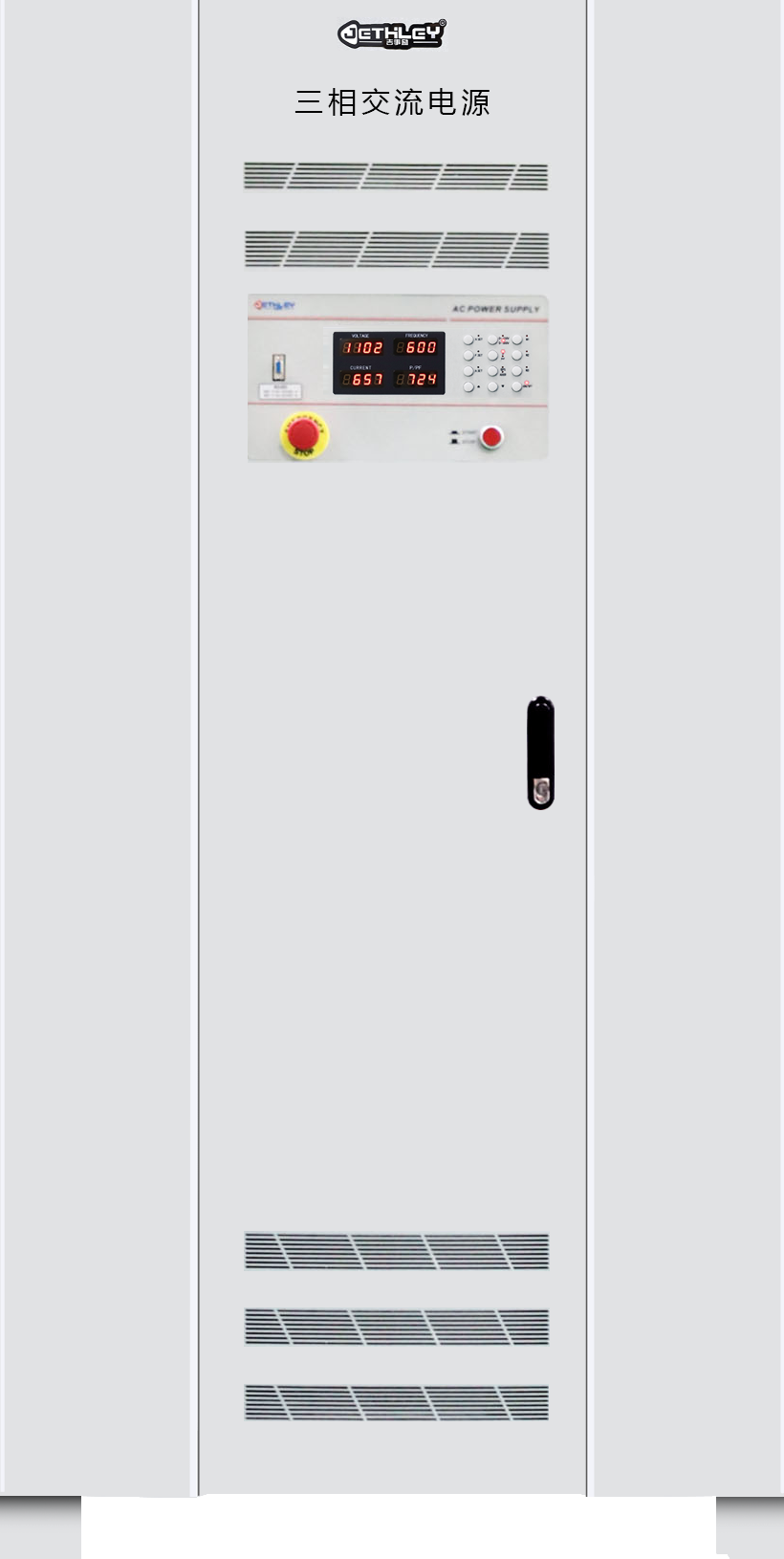

| AS1000S 系列三相变频电源 | |||||||||||||
| 型号 Model | AS1006S | AS1010S | AS1015S | AS1020S | AS1030S | AS1045S | AS1060S | AS1100S | AS1150S | AS1300S | AS1450S | AS11000S | |
| 输出容量 Capacity | 6KVA | 10KVA | 15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 100KVA | 150KVA | 300KVA | 450KVA | 1000KVA | |
| 制作方式 Made | SPWM（正弦脉宽调制） | ||||||||||||
输入 INPUT | 相数 Phase | 1φ2W+PE 单相两线+地线 | 3φ4W+PE 三相四线+地线 | ||||||||||
| 电压Voltage | 220V±15% | 380V±15% | |||||||||||
| 频率Frequency | 47Hz-63Hz | ||||||||||||
输出 OUTPUT | 相数 Phase | 3φ4W+PE 三相四线+地线 | |||||||||||
| 相电压Voltage | 低档0-150VAC/ 高档0-300VAC | ||||||||||||
| 频率Frequency | 45.00-120.0Hz(40.00-500.0Hz可选,20Hz订制），0.1Step | ||||||||||||
最大相电流 Max Current | L=120V | 16.8A | 28A | 42A | 56A | 84A | 168A | 280A | 420A | 560A | 840A | 1400A | 2800A |
| H=240V | 8.4A | 14A | 21A | 28A | 42A | 84A | 140A | 210A | 280A | 420A | 700A | 1400A | |
| LED显示（A相） Display | 电压 Vrms、电流 Arms、频率 Fre、功率Wattage、 功率因数PF | ||||||||||||
| 电源调整率 Line Regulation | 0.1% | ||||||||||||
| 负载调整率 Load Regulation | 1% | ||||||||||||
| 波形失真T.H.D | 2%（纯阻性负载） | ||||||||||||
| 频率稳定度 Frequency Accuracy | 0.01% | ||||||||||||
| 电压解析度 Voltage Resolation | 0. 1V | ||||||||||||
| 频率解析度 Frequency Resolation | 0.1Hz | ||||||||||||
| 电流解析度 Current Resolation | 0.01A | 0.1A | 1A | ||||||||||
| 测量精确度 | 电压Voltage | 0.5%FS+5dgt | |||||||||||
| 电流Current | 0.5%FS+5dgt | ||||||||||||
| 功率Watte | 0.5%FS+5dgt | ||||||||||||
| 频率Frequency | 0.01%FS+5dgt | ||||||||||||
| 设定精确度 | 电压Voltage | 1% FS | |||||||||||
| 频率Current | 0.1% FS | ||||||||||||
| 存储组数Memory | M1(V_F_A)、M2(V_F_A)、M3(V_F_A) | ||||||||||||
| 通讯接口Interface | RS232/RS485【IEEE488.2（GPIB）可选】 | ||||||||||||
| 限流设定 I-LIM Set | 0—Max Current | ||||||||||||
| 保护 Protection | 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit | ||||||||||||
| 重量 Weight（KG） | 75 | 90 | 120 | 150 | 200 | 300 | 500 | 900 | 1200 | 1800 | 2500 | 5000 | |
| 体积W×H×D（mm） | 430×800×700 | 550×1280×700 | 800×1680×850 | 1000×2000×1050 | 1500×2000×1350 | 3000×2000×1050 | |||||||
| 工作环境 Work Condition | -10～45℃ 10～90%RH | ||||||||||||
