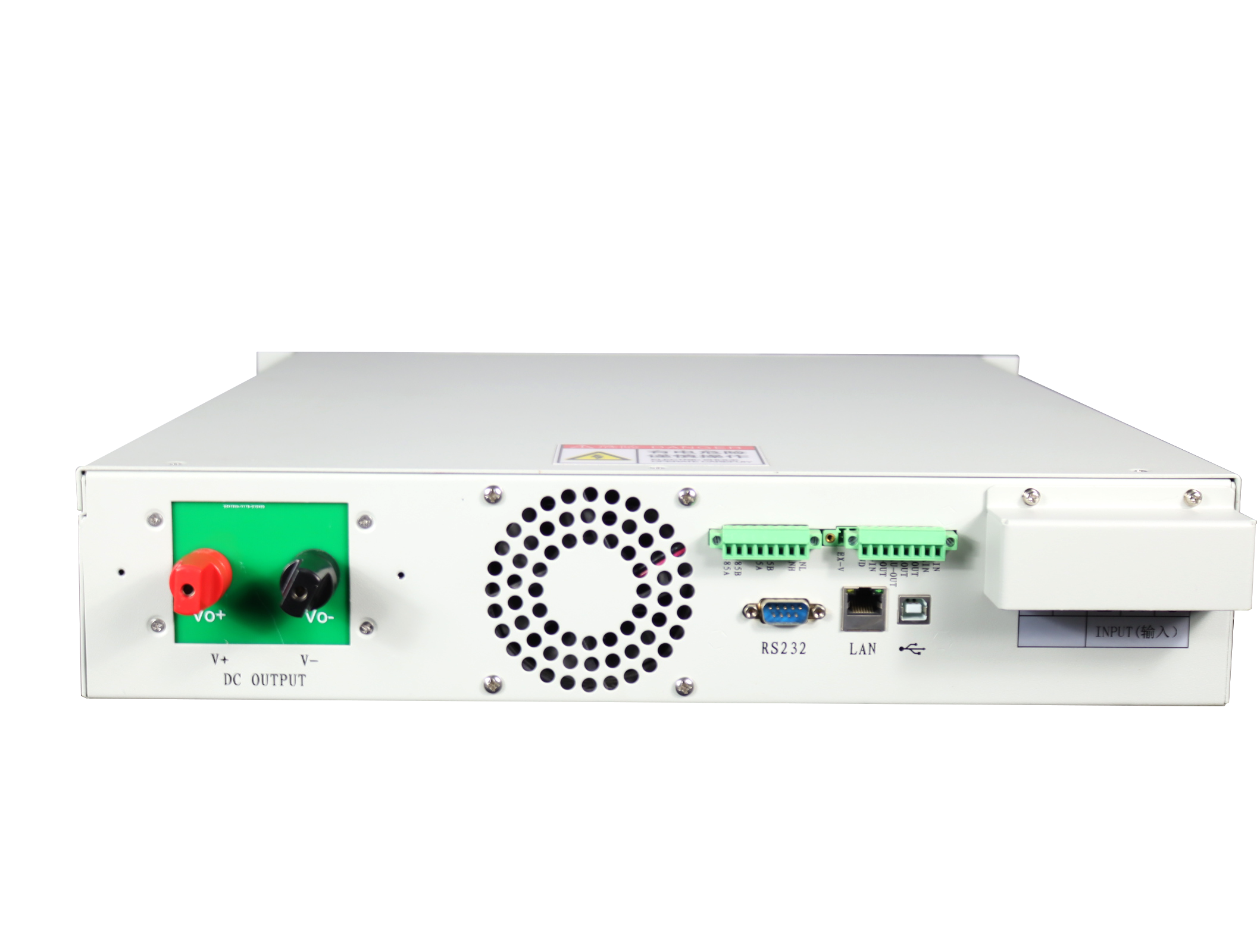

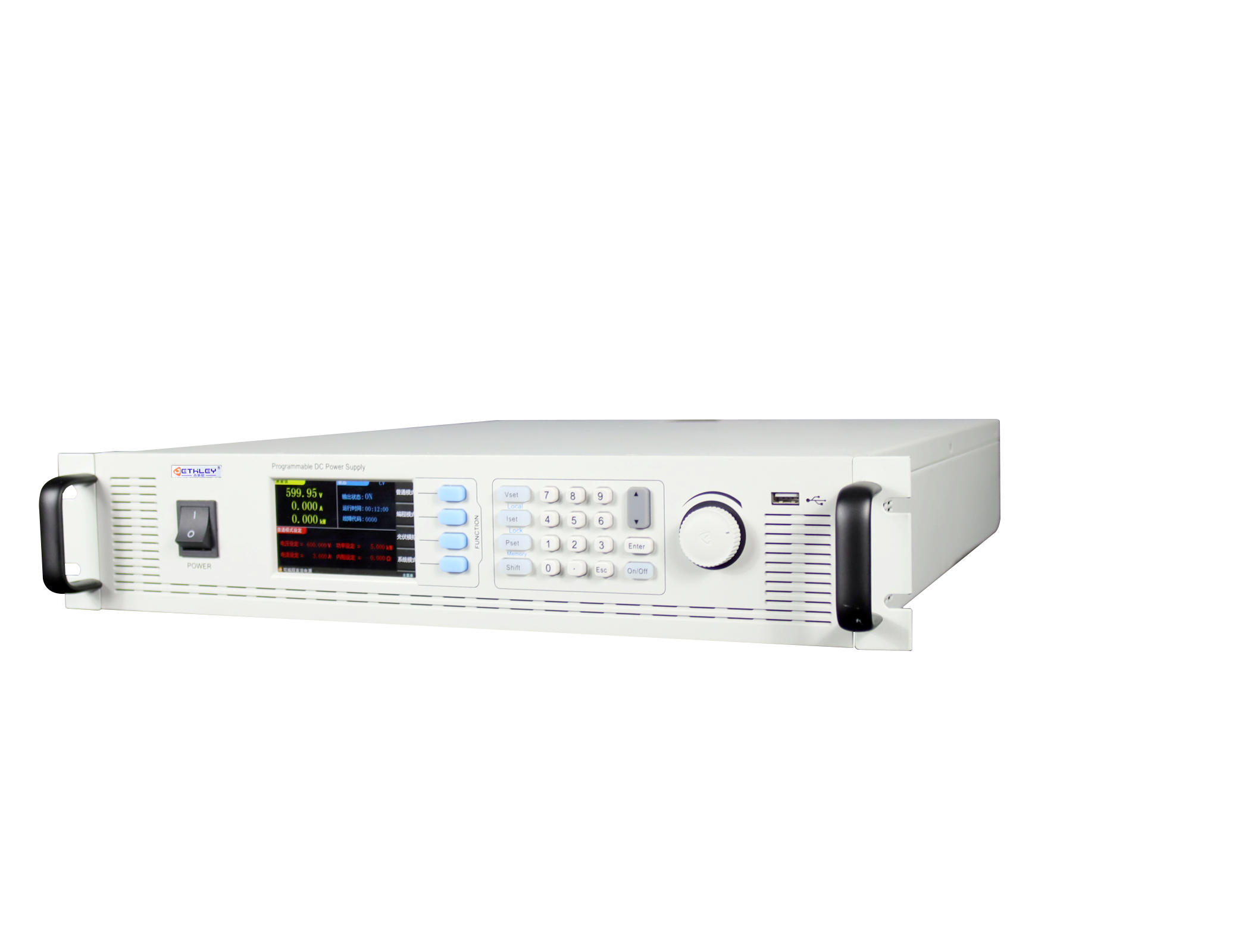

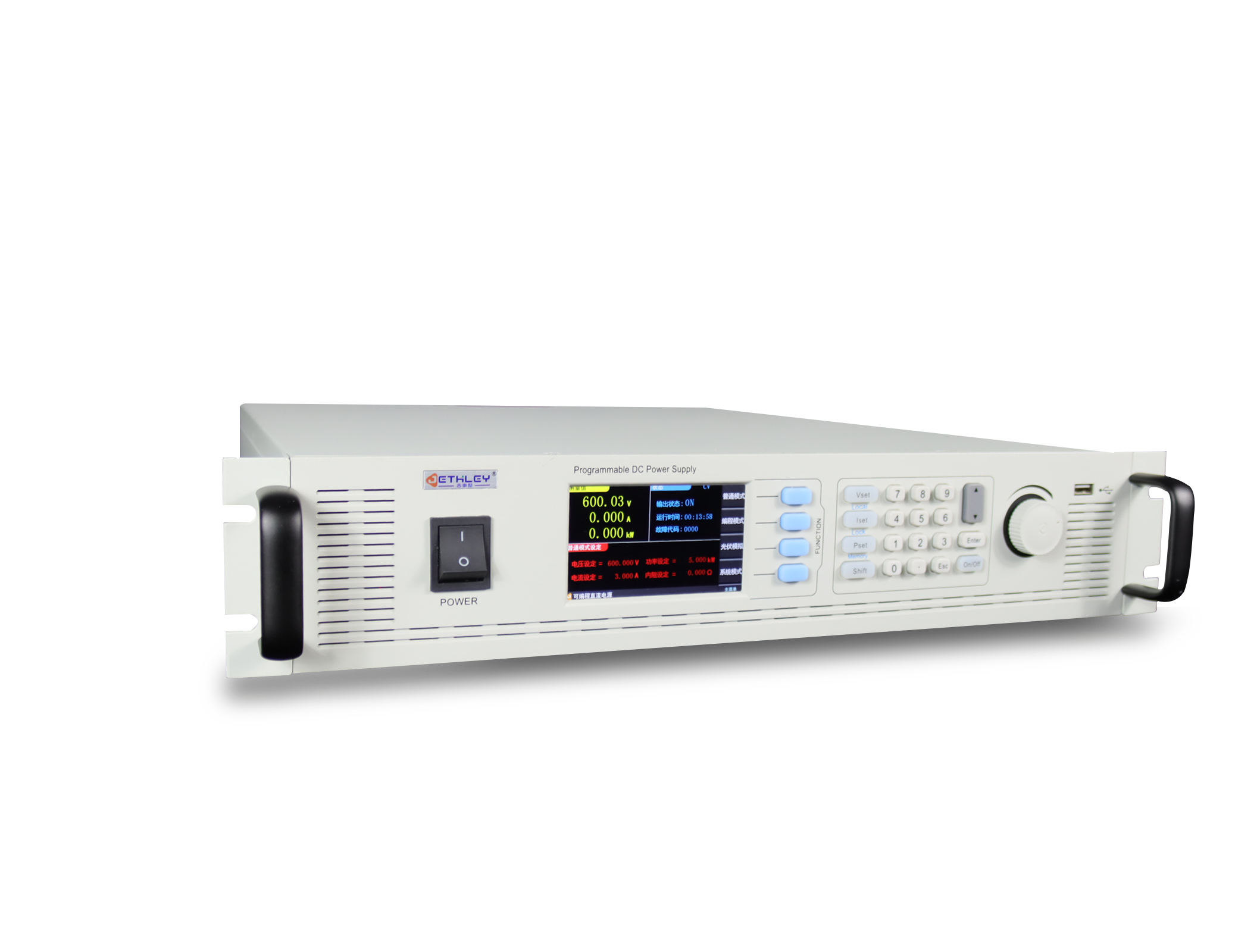

DS8000系列宽范围可编程直流电源

答：　　为什么直流电源会选择数控技术？数字控制的直流电源是一种能够向负载提供直流电的电子设备。这种电压调节电源的来源通常是交流电源。无论交流电源电压或负载的电阻如何变化，直流调节电源的输出电压都保持稳定。随着电子设备向高精度、高可靠性和高稳定性发展，对直流调节电源的功率要求将发生变化。

　　在工业仪表、测量和控制领域，低振幅和高精度的电压调节器是非常重要的。本文的设计要求电压调节电源的输出范围为0至18 V，额定工作电流为0.5 A，步长为0.05 V，纹理波形不超过10 mV，具有+和-电压步长控制功能。此外，LCD显示屏还可以用来显示输出电压。

　　为什么直流电源应用数控技术？主要是因为以下六大优势。

　　1)易于应用先进的控制方法和智能控制策略，使功率模块更加智能和高效。

　　2)控制灵活，系统升级方便，甚至无需改变在线硬件电路。

　　3)增加可靠性并促进控制系统的标准化。不同的系统(或不同类型的产品)可以使用独立的控制面板，但只有控制软件可以改变。

　　4)易于系统维护。在发生故障时，你可以通过RS232或RS485接口或USB接口轻松地进行调试，查看错误，检查历史记录，诊断故障，修复软件，甚至可以在线管理修改和调试设置;你还可以通过调制解调器进行远程管理。

　　5)该系统很好，便宜，容易制造。控制软件与模拟器的软件不同，所以它的协调性很好。软件控制的引入大大缩小了控制面板的尺寸，降低了生产成本。

　　6)多模块逆变电源，可靠性高，系统并联运行。为了实现逆变电源系统在并联运行中的高性能，每个逆变电源模块采用全数字控制，更好的实际控制，在模块之间进行更好的功率共享通信，或在模块中实施复杂的功率共享算法(无通信)，以确保高可靠性和高功率冗余的并联运行系统。

答：　　由于没有两个接地点具有完全相同的电位，因此单个接地电位的理想化概念是圈套和妄想。在许多情况下，电位差很小，但即使是几分之一伏的两个接地电位的差异也可能导致安培的电流流过完整的接地回路。(接地回路是一个术语，用于描述由两个单独的接地连接形成的任何导电路径)。当这些电流产生的电压耦合到敏感信号电路中时，接地回路会导致严重的干扰问题。为避免接地回路问题，电源系统中必须只有一个接地返回点。(电源系统包括电源、其所有负载以及连接到相同负载的所有其他电源)。最佳接地返回点的选择取决于直流布线的性质和复杂性。在大型系统中，实际问题往往会迫使理想接地概念妥协。例如，由单独安装的电源和负载组成的机架安装系统通常具有多个接地连接。每台仪器通常都有自己的机箱，连接到电源线的第三根接地线，机架通常通过单独的电线接地。由于仪表板固定在机架框架上，因此不可避免地会出现循环接地电流。然而，只要这些接地电流被限制在接地系统中并且不流经电源直流配电线路的任何部分，它们对系统性能的影响通常可以忽略不计。重复，

　　来自与接地电流共有的任何导电路径的电流通常会减少或消除接地回路问题，避免此类公共路径的唯一方法是仅用一根电线将直流配电系统接地。图3说明了这个概念：直流和信号电流在直流系统内循环，而接地回路电流在接地系统内循环，步骤1、2和3提出了避免接地环路问题的具体建议。

　　选择直流公共点

　　步骤1：指定直流配电终端之一作为直流公共点。

　　直流系统中应该只有一个直流公共点。如果电源用作正电源，则负直流配电端子是直流公共点。如果是负电源，那么正的直流配电端就是直流公共点。下面是选择五个不同类型的负载的最佳DC共同点一些额外的建议：

　　A、单个隔离负载。

　　当电源仅连接到一个负载并且负载电路没有与机箱或地之间的内部连接时，存在单个隔离负载。如果将电源输出端子用作直流配电端子，则直流公共点将是正电源输出端子或负电源输出端子(图4A)。如果要使用遥感并且负载端子将用作配电端子，则正或负负载端子将是直流公共点(图 4B)。

　　B、多个未接地负载。

　　当单独的负载引线对连接两个或多个负载并且没有负载电路与机箱或接地进行内部连接时，此替代方案适用(图5)。使用正极或负极直流配电端子作为直流公共点。

　　C、单接地负载。

　　当电源连接到单个负载时，该负载具有必要的内部机箱或接地连接，如图 6 所示，或者当一个电源连接到多个负载时，其中只有一个具有必要的内部连接到底盘或接地，如图7所示，接地负载的负载端子必须指定为直流配电端子，接地负载端子必须是直流公共点。

　　D、多个负载，其中两个或多个单独接地。

　　如果可能的话，必须消除这种不希望的情况，只要连接到同一电源或直流系统的单独负载具有单独的接地回路，就无法避免通过直流和负载接线循环的接地回路电流，如图8所示。一种可能的解决方案是断开所有负载的接地连接，然后使用上述 (b) 中的多个未接地负载替代方案来选择直流公共点。另一种方法是断开除一个负载之外的所有负载的接地连接并选择

　　直流公共点，如备选方案 (c)。如果有两个或更多接地连接的负载无法移除，并且系统容易出现接地回路问题，那么唯一令人满意的解决方案是增加电源的数量并从单独的电源运行每个接地负载，电源和接地负载的每种组合都将按照备选方案(c)进行处理。

　　E、负载系统浮在地面以上的直流电位上。

　　有时需要在高于或低于地电位的固定电压下操作电源输出。在这些情况下，通常的程序是使用上述四种替代方法中的任何一种来指定直流公共点，就像使用导电接地一样。然后通过一个 1 微法拉的电容器将此直流公共点连接到直流接地点，如图 9所示。

　　选择直流接地点

　　步骤2、将接地的端子指定为直流接地点。

　　直流接地点可以是现有或添加的任何单个端子，该端子具有导电性并连接到建筑物布线系统的接地端，然后最终接地。

　　步骤3、将直流公共点连接到直流接地点，确保这两个点之间只有一个导电路径。

　　如图 4、5、6 或 7 所示进行此连接。使连接尽可能短，并使用使从直流公共点到直流接地点的总阻抗与阻抗相比不大的电线尺寸从地面点到地面。扁平编织引线有时用于进一步降低接地引线阻抗的高频分量。

答：　　当一段电缆末端的电压低于开始时，会出现电压降(VD)，任何长度或尺寸的电线都会有一些电阻，电流通过这个直流电阻会导致电压下降。随着电缆长度的增加，其电阻和电抗也成比例增加。因此，VD对于长电缆敷设尤其是一个问题，例如在较大的建筑物中或在较大的物业(如农场)上，当在任何单相线对线电路中正确确定导体尺寸时，通常使用此技术，这可以用压降计算器测量。

　　承载电流的电缆对电流始终存在固有电阻或阻抗。VD是指由于电缆“阻抗”(单位为伏特)而在整个或部分电路中产生的电压损失量。

　　电缆横截面积内的VD过多可能导致灯光闪烁或微弱燃烧，加热器加热不良，电机运行温度高于正常值并烧坏。这种情况导致负载工作更努力，推动电流的电压更低。

　　如何解决直流电源掉电压?

　　要降低电路中的VD，您需要增加导线的尺寸(横截面)——这样做是为了降低电缆长度的总电阻。当然，较大的铜或铝电缆尺寸会增加成本，因此计算VD并找到最佳电压线尺寸非常重要，这将使VD降低到安全水平，同时保持成本效益。

　　如何计算电源电压降?

　　VD是电流流过电阻引起的电压损失。电阻越大，VD越大要检查VD，请使用连接在要测量VD的点之间的电压表。在直流电路和交流电阻电路中，串联负载上所有压降的总和应等于施加到电路上的电压(图1)。

　　每个负载装置必须接受其额定电压才能正常工作。如果没有足够的电压可用，设备将无法正常工作。您应该始终确保要测量的电压不超过电压表的范围。如果电压未知，这可能很困难。如果是这种情况，您应该始终从最高范围开始。试图测量高于电压表可处理的电压可能会损坏电压表。有时，可能需要测量电路中特定点与接地或公共参考点之间的电压。为此，首先将电压表的黑色公共测试探针连接到电路接地或公共线。然后将红色测试探针连接到电路中要测量的任何点。

　　要准确计算给定电缆尺寸、长度和电流的VD，您需要准确了解所用电缆类型的电阻。然而，AS3000概述了一种可以使用的简化方法。

　　下表摘自AS3000–它规定了每种电缆尺寸的“Am/Vd”(安培/米/电压降百分比)。要以百分比形式计算电路的VD，请将电流(安培)乘以电缆长度(米);然后将欧姆数除以表中的数值。

　　例如，一根6mm2的30米长电缆承载3相32A将导致1.5%的压降：32A x 30m=960Am/615=1.5%。

答：　　可调直流稳压电源采用目前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流加宽，实现电压和电流的大范围调节，扩大目前直流电源的应用范围，直流稳压电源控制芯片采用较为成熟的进口元器件，功率元件采用国际最新开发的大功率器件，可调式直流稳压电源设计解决了传统直流电源体积大的问题由工频变压器供电。

　　与传统电源相比，高频直流电源具有体积小、重量轻、效率高等优点，也为大功率直流电源的体积缩小创造了条件，这种电源也称为高频可调开关电源。可调直流稳压电源具有完善的保护功能，过压、过流点可连续设置并可预览，输出电压可由触摸开关控制。

　　可调直流稳压电源工作原理

　　当输入电压为150V-260V时，输出稳压小于或大于220V效应，其效率降低。采用单片机进行第一步控制，使310V以下和90V以上的输入电压在190V-250V范围内调节控制，并采用稳压器稳压。

　　市电输入的交流电压波动较大。过压吸收滤波电路滤除高频脉冲等干扰电压后，送到直流开关稳压电源、交流采样电路和控制执行电路。

　　直流开关稳压电源的功率较小，但60-320V的交流电压可以用+5V、+12V、-12V的直流电压代替，+5V电压提供给单片机，±12V电压提供给控制电路的大功率开关模块。

　　单片机把采样电路采集到的输入电压数据，进行分析、判断，发出控制信号给触发电路，对输出电压进行控制和调节。控制执行电路由SSR过零开关大功率模块和抽头自耦变压器组成。SSR采用RC缓冲电路吸收过压和过流，使SSR在开关过程中不会被损坏。控制执行电路将90-310V的输入电压控制在190V-240V的范围内，然后送到参数调节器进行精确调节。

　　参数调节器由一个LC振荡器组成，该振荡器由一个电感器和一个电容器组成，振荡频率为50Hz。无论市电如何变化，其振荡频率不变，因此输出电压不变，稳压精度高。即使输入电压波形非常失真，经过参量稳压器振荡后也是标准的正弦波，因此稳压电源具有很强的抗干扰能力和净化能力。

　　保护报警电路：当设备安全存在危险时，仅发出声光报警，提示操作者采取措施避免切断输出电压。当控制箱温度过高，市电输入高于300V，市电输入低于130V无输出电压时，会发出声光报警。当输入电流过大时，输入(输出)空气自动开关自动跳闸。

　　1.2电路图

　　• 电路框图

　　图 1. 电路框图

　　• 电路原理图

图 2. 电路原理图

答：　　一、直流电如何下调电压?

　　将电压从5VDC降低到3VDC的最简单、最便宜的方法似乎是电阻分压，使用简单的串联稳压电路作为标准。收音机的工作电流不会很大，一般几百毫安就够了。

　　可使用3.3V的ba033t三端集成电路;也可采用三端可调稳压电路：cw1117cs，三端可调或固定输出电压1.5v/2.5v/2.85v/3v/3.3v/5v正稳压集成电路。

　　可在电池充电、便携式/手持/笔记本电脑、硬盘驱动器、便携式消费电子产品、便携式仪器、SMPS站和计算机系统接口终端中用作稳压电源。最大输出电流800mA，静态电流小。

　　1、电阻分压器电路中两个负载应承载多少电压?要查看两个负载阻抗之间的比例，电路中的总阻抗为100%，每个负载在总阻抗中的百分比决定了它承载的电源电压的百分比。在你目前的情况下，你不应该使用这种方法来实现电压分配，因为当你的IC工作时，它的阻抗会发生变化，所以它接收的电压也会发生变化。对于IC来说，这样的电压变化会使其工作异常。

　　2、交流电压转换通过变压器调节交流电压，然后通过硅桥将其转换为直流电流进行整流。

　　3、稳压二极管与电阻串联，串联电路与电源并联降压，再与整流器相连。选择一个好的齐纳二极管，将直流电压降低到你想要的电压，然后把负载关掉。这种方法损失比较大，电流过大会损坏齐纳二极管和电阻。如果是只在乎超小尺寸，就可以选这个。它也有很大的缺点就是最大的直流电源用不了多久，优点就是操作很容易。如果不考虑电源好坏的话，也可以硬上。

　　4、直流斩波控制电压采用直流斩波装置进行直流稳压，后接直流输出，该方法输出稳定，掉电少，应用效果好，缺点是电路复杂，成本容易高，建议使用。

　　5、电源反接调压9V直流电源。在电路上找两块1.5V电池反串，电源为6V。该方法简单，易于实施，元件易购，体积小。缺点：这种方法不是理论上的，反相串联电源的内阻会对电路产生未知的影响，负载能力低。

　　以上就是直流电源降压的原理。一般在实践中直接考虑第四种方法，其他的不考虑。

　　二、直流电源如何上调电压?

　　1、直流升压是通过电池将低直流电压提高到所需的电压水平，其基本工作过程是：高频振荡产生低压脉冲变压器增加到预定的电压值——脉冲校正得到高压直流电。因此，DC升压电路属于DC/DC电路的一种。

　　2、对于电池供电的便携式设备，电路所需的高电压是通过直流电路实现的。这些设备包括无线通信设备，例如手机和寻呼机、照相机中的闪光灯、便携式视频显示设备、电蚊拍和其他电击设备。

　　3、一些简单的直流升压电路

　　下面是一些简单的直流升压电路，主要优点是：电路简单，成本低。缺点：转换功率低，电池电压低，输出功率低。这些电路比高压叠层电池更适合在万用表中使用。

　　3DG6为NPN高频三极管，可用9014或2N5551等低频NPN高频三极管代替，3dg12是高频NPN三极管，可用9014、2N5551等代替。

　　3DG12, 20V, 0.3A, 0.7W, 100M 3DG27, 200V, 0.3A, 0.7W, 50M 3DG130A, 30V, 0.3A, 0.7W, 150M

　　3dg130b，45V，0.3A，0.7W，150m。我不知道如何使用它。如果频率要求不严格，可以用2sc2383代替。

　　3ax31用什么管代替用以下3CG14、S9012

　　9015是PNP 电流100MA，可以用9012 是PNP 电流500MA ，8050是500MA NPN  Vcbo Vceo Icm    Pcm        9012 20 v 18 v 100 mA 0.6w  PNP  9013 20 v 20 v 100 mA 0.6w  NPN

　　24V供电CRT高压电源

　　某些照相机 CRT 使用 11.4 厘米(4.5 英寸)普通 CRT 作为显示组件。高压元件的阳极电压为+20kV，聚焦电极电压为+3.2kv，加速电极电压为+1000V，高压元件的电源为DC 24V。以下电路旨在更换和修复这些显示器的高压组件。该电路的结构也可为其他升压电路设计提供参考。

　　基本原理：NE555是一个脉冲发生器。调节电位器VR2可以产生20kHz左右频率的脉冲，电位器VR1可以调节脉冲宽度。Tr1为推动级，脉冲变压器T1进行反极性励磁。即Tr1导通时TR2关断，Tr1关断时TR2导通，D3、C9、VR3、R7、D4、R6、TR3形成高压保护。调频系数采用VR2，高电压可通过设置VR2进行调节。

　　VR2 有一个精确可调的电阻器。T2可与彩色电视输出变压器一起使用。笔者选用东阳se-1438g系列35cm(14英寸)彩电中的线路输出变压器。该变压器阳极电压可达20kV，故选用R8电阻使加速电极电压+1000V，选用R9电阻使聚焦电极电压+3.2kV。由于整个元件封装在一个铝盒中，铝壳接地，可以减少对电路的干扰。

答：　　通常，电子设备以直流电工作。这对于智能手机、PC、电视、冰箱和空调等家用电器以及汽车的车载设备和在工厂内运行的制造机器人都很常见。然而，不仅这些电子设备在不同的电压下工作，而且在一个电子设备内，所需的电压因电路而异。因此，不仅需要将插座的交流电转换为直流电，还需要将其转换为所需的电压并提供给电路。

　　此外，交流电会随时间改变电压。从交流电转换为直流电会导致电路因电压波动而变得不稳定，因此转换为稳定电压变得必不可少。

　　从交流电到稳定直流电的转换

　　那么，我们介绍如何获得稳定的直流电压。要将来自电力公司电网的交流电转换为直流电，先用变压器将电压转换为直流电，然后再通过整流电路将交流电转换为直流电。但是，由于整流电路的输出是正弦波的形式，并且存在电压波动，因此需要进一步通过平滑电路，才能将其转换为稳定的直流电源。

　　获得稳定直流电压的基本步骤如图所示。然而，不可能获得完全稳定的直流电压。从商用电源中提取稳定的直流电压需要额外的步骤，有两种方法。一种是线性直流电源，一种是开关直流电源。

　　线性直流电源

　　第一个是线性直流电源。电阻器用于通过将从商用电源中提取的不稳定直流电压与参考电压进行比较来消除和稳定过电压。虽然仅使用电阻器可以廉价且简单地实现它，但额外的电压会以热量的形式释放，因此必须控制电路中的热量。此外，它不能用于热敏电路。

　　开关直流电源

　　另一种是开关直流电源。使用开关电路、高频变压器、整流电路、无电阻的平滑电路改变脉冲宽度，同时将从商用电源提取的不稳定直流电压与参考电压进行比较。虽然不使用电阻器可以抑制发热，但会产生噪声，因此需要去除该噪声。与线性电源相比，开关电源的特点是功耗低。它是最初由美国宇航局太空开发产生的动力源。航天器不能将能量浪费到难以释放热量的空间。它被开发为一种能源，可以为在太空中运行的卫星和航天器使用没有废热的能源。

答：　　在电力能源领域，对大功率直流电源的需求非常高，大多数企业不得不依赖它来进行日常运营。选择的时候可以根据电源的负载点、电源的大小、输出电压路数以及环境温度来选择。而且每个人都应该有详细的划分，以免搞错。在本文中，小编将为您详细介绍选择高压直流电源时的注意点及其详细分类。

　　一、选择大功率直流电源的要点：

　　如果您不知道如何选择大功率高压直流电源，可以根据以下要求进行选择，可以帮助您选择合适的电源：

　　1、电源负载：

　　为提高系统的可靠性，建议电源工作在估计负荷的50%-80%的额定负载。

　　2、电源尺寸：

　　尝试使用制造商的标准电源，包括标准尺寸和输出电压。

　　3、电源输出电压数量：

　　它产生的电力路数越多，选择传统电源可能性就越小。同时，增加能量输出电压的数量会增加成本。目前，电路电源中常见的是三路和四路的制作方式。因此，在选择电源时，应尽量减少输出路数，并应选择对同一场应具有多重效应的电源。

　　4、环境温度：

　　当电源运行时，它会使用一部分功率并以热量的形式散发出去。因此，用户在设计系统时必须考虑电源中的散热问题，如果该系统能够产生良好的自然风能，就可以考虑使用自然冷却方式降温，如果系统通风不好或系统内部温度较高，就可以考虑选择风冷进行散热。

　　二、大功率高压直流电源大概有多少种：

　　大功率直流高压电源可以分为多种类别，用于为不同的用途提供可靠的电力，让我们了解其分类：

　　1、高压分布式直流电源

　　大功率分布直流电源是一种新型的直流输电设备，主要用于小型开关站和用户终端，为二次控制线路提供可靠不间断的供电，防止交流电源过电时失去保护作用。和谐波导致UPS故障，导致微机不能保证安全。

　　2、壁挂式直流电源

　　壁挂式直流电源适用于小型开关站、小用户区和小型10KV电站系统。体积小，结构简单，独立系统紧凑;查看模块准备显示中文中文菜单，具有方便的系统监控功能和自动电池控制功能。

　　3、微型直流电源

　　微型直流电源主要用于变电站、开关站、网环柜和箱式终端，为一次开关设备和二次控制、保证安全和信号回路提供可靠的电源。

　　综上所述，在阅读这篇关于大功率直流电源选购及其详细系统的主要文章后，如果您还不够了解，可以随时咨询我们!

答：　　在电路中作为终端的直流电源，一般可以串联滤波电容，将电流中交流成分清除，使直流电源平滑干净。同时，在电源开关时，会对电路产生冲击性比较强的电流，这是对直流产品组件的负载测试，为了测试大功率直流电源带电容的性能，需要进行负载测试。

　　如果输出源直接用常规电容进行测试，有两个重要的问题：一是电流过大，会损坏没保护的电容，造成损失;另一个是电容的负载特性很单一，实际工作电流突变成输出稳定的负载开关系统无法测量，为了解决这些问题，就需要使用智能模拟负载在预先编程的信号周期内测试电源。

　　目前市场上大多数直流模拟负载都没有负载特性的变化，接近纯电阻电路。吉事励生产的大功率直流智能模拟负载具有电容特性，可在滤波电容开启时测量实际直流电源情况，从而对电源性能进行检测，吉事励直流负载可以超过电流高达2000A，足以承受电源开关时突然变化的冲击。

　　大功率直流智能模拟负载，保护功能齐全。为保证电源和负载不会因电流过大而损坏，模拟负载具有保护功能，能过流自动关断保险。此外，当负载连续测试时，环境温度过高导致热量积聚，温度过高时会自动停机以确保安全。

　　大功率直流电源输出进行全自动测量测试，无需人为调节负载，省时省力还不出错。
