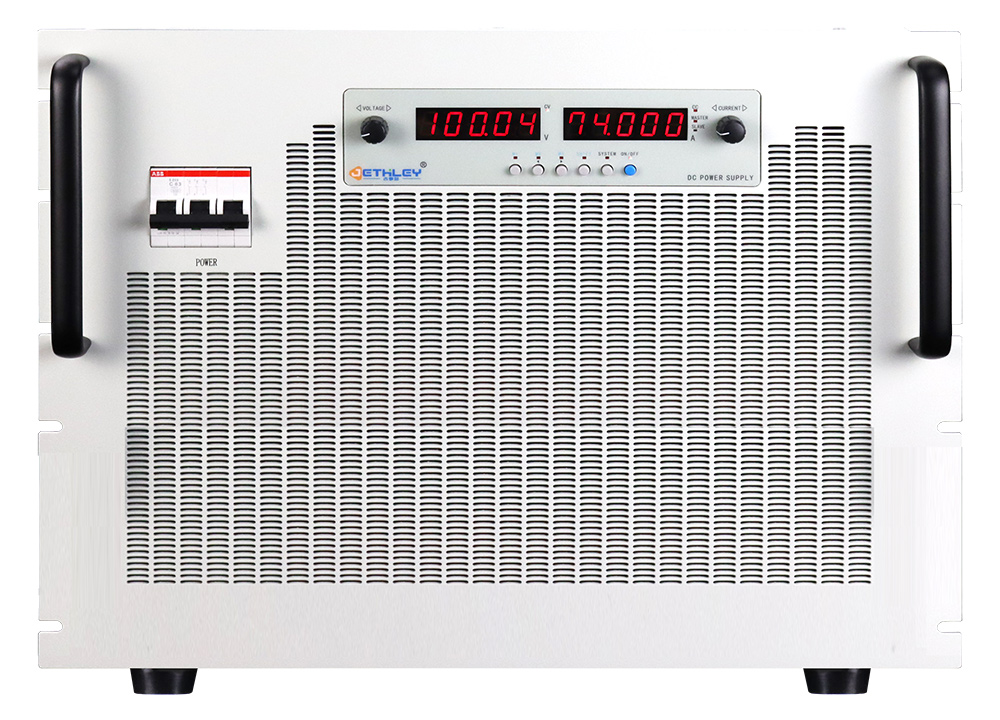

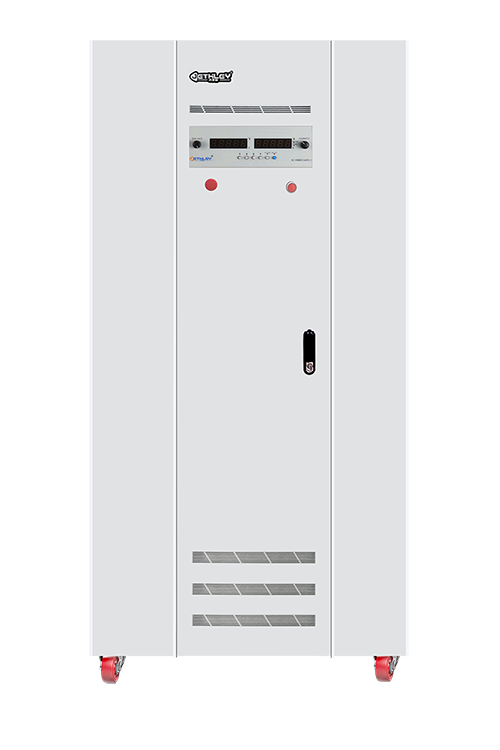

DS1000系列标准直流电源

Name: DS1000系列标准直流电源
Brand: JETHLEY
SKU: DS1000系列标准直流电源
Availability: InStock

型号：DS1000系列标准直流电源

分类国货精品 > JETHLEY > 直流电源摘要直流电源

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品描述

◉功率600W-2000KW;◉电压规格：5V-3000VDC可选；◉采用PWM技术、精度高、模块化设计，可并串联使用；◉支持R232、RS485、GPIB多种通讯接口可选，MODBUS-RTU标准通讯协议。

产品介绍

DS1000系列大功率高压可调直流电源是采用PWM技术的高频开关式直流电源，模块化设计，采用先进的DSP数字控制技术，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%；与传统的可控硅电源相比较，高频开关式直流电源具有体积小，重量轻，纹波小，功率因数高、稳定性好等优点，特别是高压输出稳定性尤其明显；产品主要定位于电子电力生产、蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、研究单位、实验室对高精度直流电源的需求。

◉采用高速DSP进行PID运算,直接输出PWM,模块化设计，高功率密度、体积小、大大降低故障率;
◉控制电路采用高速CPU,稳压精度高，纹波小;
◉采用16bit高速ADC,快速精确测量电压、电流值;
◉输出电压、电流、功率可以从零到全范围可设定；
◉恒定电压、恒定电流、恒定功率之使用，可自动交叉变换，维持控制与保护兼顾特性；
◉LED显示，5位数字电压、电流显示；
◉并机功能：外置M&S主-从并机端口，单机可通过系统设置任意切换主-从机，最多支持200台同型号产品并机；
◉通讯接口：RS232、RS485、GPIB多种通讯接口可选，MODBUS-RTU标准通讯协议，标配0-5V模拟量信号接口；
◉具有过压、过流、过温、短路保护功能；
◉输入输出隔离。

DS 1000系列开关式可调直流电源
型号Mode	见后附选型规格表
容量Power	600 W- 2000 KW
制作方式Working	SPWM
输入INPUT	相数Phase	1φ2W+PE 单相两线+地线或者3φ4W+PE 三相四线+地线
电压Voltage	220 V±10 % 或者 380V±15%
频率Frequency	47 Hz - 63 Hz
输出OUTPUT	电压 Voltage	0 - 100 %满量程电压可设定
电流 Current	0 - 100 %满量程电流可设定
功率 Wattage	0 - 100 %满量程功率可设定
LED显示Display	五位数字表显示：电压Vrms、电流Arms
电压纹波rms Voltage Ripple	0 . 2 % FS(满量程）
电流纹波rms Current Ripple	0 . 3 % FS(满量程）
稳压精度Voltage Regulation	≤±0 . 1 % FS( FS Resistor Load ）
稳流精度Current Regulation	≤±0 . 1 % FS( FS Resistor Load ）
电源调整率 Linear Regulation	±0 . 1 % FS
负载调整率Load Regulation	± ≤0 . 5 %
最高效率 Efficiency	≥93 %
电压解析度Voltage Resolution	V0<100V:0.001V; V0<1000V:0.01V; V0≥1000V:0.1V
电流解析度Current Resolution	输出 Io＜ 10 A:分辨率0 . 001 A；输出 100＞ Io≥ 10 A:分辨率0 . 001 A；输出1000 A＞Io≥100 A:分辨率0 .0 1 A；输出Io≥1000 A:分辨率0.1 A；
测量精确度	电压Voltage	0.05%+0 . 1 % FS
电流Current	0.05%+0 . 1 % FS
功率 Wattage	0.05%+0 . 1 % FS
电磁兼容 EMC	输入EMI滤波器
通讯接口Interface	RS232/RS485 标配0-5V模拟量信号接口
绝缘电阻 Insulation	输入对机壳20 M 500 VDC，输出对机壳20 M 500 VDC
耐压 Pressure resistance	输入对机壳1500 VAC 1分钟，输入对输出1500 VAC 1分钟
保护Protection	过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit
输入方式 Input mode	接线排
输出方式 Output mode	接线柱/铜排
冷却方式Cooling	风扇强制冷却
运行环境Environment	-10 ~ 45℃(室外-20℃ - 50℃需定制) 10-90%RH

型号 Model	输出 OUTPUT	型号 Model	输出 OUTPUT	型号 Model	输出 OUTPUT	型号 Model	输出 OUTPUT
容量 Capacity	电压	电流	容量 Capacity	电压	电流	容量 Capacity	电压	电流	容量 Capacity	电压	电流
DS 1000 （600 W）	10 V	60 A	DS 1002 （1 . 5 KW）	10 V	150 A	DS 1003 （3 KW）	10 V	300 A	DS1005 （5 KW）	10 V	500 A
30 V	20 A	30 V	50 A	30 V	100 A	30 V	167 A
60 V	10 A	60 V	25 A	60 V	50 A	60 V	84 A
100 V	6 A	100 V	15 A	100 V	30 A	100 V	50 A
150 V	4 A	150 V	10 A	150 V	20 A	150 V	34 A
300 V	2 A	300 V	5 A	300 V	10 A	300 V	17 A
600 V	1 A	600 V	2 . 5 A	600 V	5 A	600 V	8 . 5 A
1000 V	0 . 6 A	1000 V	1 . 5 A	1000 V	3 A	1000 V	5 A
		1500 V	1 A	1500 V	2 A	1500 V	3 . 4 A
DS 1010 （10 KW）	10 V	1000 A	DS 1015 （15 KW）	10 V	1500 A	DS 1020 （20 KW）	10 V	2000 A	DS 1030 （30 KW）	10 V	3000 A
30 V	334 A	30 V	500 A	30 V	667 A	30 V	1000 A
60 V	167 A	60 V	250 A	60 V	334 A	60 V	500 A
100 V	100 A	100 V	150 A	100 V	200 A	100 V	300 A
150 V	67 A	150 V	100 A	150 V	134 A	150 V	200 A
300 V	34 A	300 V	50 A	300 V	67 A	300 V	100 A
600 V	17 A	600 V	25 A	600 V	34 A	600 V	50 A
1000 V	10 A	1000 V	15 A	1000 V	20 A	1000 V	30 A
1500 V	7 A	1500 V	10 A	1500 V	13 . 5 A	1500 V	20 A
DS 1060 （60 KW）	10 V	6000 A	DS 1080 （80 KW）	10 V	8000 A	DS 1100 （100 KW）	10 V	10000 A	DS 1120 （120 KW）	10 V	12000 A
30 V	2000 A	30 V	2667 A	30 V	3334 A	30 V	4000 A
60 V	1000 A	60 V	1334 A	60 V	1667 A	60 V	2000 A
100 V	600 A	100 V	800 A	100 V	1000 A	100 V	1200 A
150 V	400 A	150 V	534 A	150 V	667 A	150 V	800 A
300 V	200 A	300 V	267 A	300 V	334 A	300 V	400 A
600 V	100A	600 V	134 A	600 V	167 A	600 V	200 A
1000 V	60 A	1000 V	80 A	1000 V	100 A	1000 V	120 A
1500 V	40 A	1500 V	54 A	1500 V	67 A	1500 V	80 A
DS 1150 （150 KW）	30 V	5000 A	DS 1180 （180 KW）	30 V	6000 A	DS 1200 （200 KW）	30 V	6667 A	DS 1240 （240 KW）	100 V	2400 A
60 V	2500 A	60 V	3000 A	60 V	3334 A	150 V	1600 A
100 V	1500 A	100 V	1800 A	100 V	2000 A	300 V	800 A
150 V	1000 A	150 V	1200 A	150 V	1334 A	600 V	400 A
300 V	500 A	300 V	600 A	300 V	667 A	800 V	300 A
600 V	250 A	600 V	300 A	600 V	334 A	1000 V	240 A
1000 V	150 A	1000 V	180 A	1000 V	200 A	1200 V	200 A
1500 V	100 A	1500 V	120 A	1500 V	134 A	1500 V	160 A
2000 V	75 A	2000 V	90A	2000V	100A	2000 V	120 A
DS 1300 （300 KW）	100 V	3000 A	DS 1360 （360 KW）	100 V	3600 A	DS 1400 （400 KW）	100 V	4000 A	DS 1500 （500 KW）	100 V	5000 A
150 V	2000 A	150 V	2400A	150 V	2667 A	150 V	3334 A
300 V	1000 A	300 V	1200 A	300 V	1334 A	300 V	1667 A
600 V	500 A	600 V	600 A	600 V	667 A	600 V	834 A
800 V	375 A	800 V	450 A	800 V	500 A	800 V	625 A
1000 V	300 A	1000 V	360A	1000 V	400 A	1000 V	500 A
1200 V	250 A	1200 V	300 A	1200 V	334 A	1200 V	417 A
1500 V	200 A	1500 V	240 A	1500 V	267 A	1500 V	334 A
2000 V	150 A	2000 V	180A	2000 V	200 A	2000 V	250 A
DS 1600 （600 KW）	100 V	6000 A	DS 1800 （800 KW）	300 V	2667 A	DS 11000 （1000 KW）	300 V	3334 A	DS 11200 （1200 KW）	300 V	4000 A
150 V	4000 A	600 V	1334 A	600 V	1667 A	600 V	2000 A
300 V	2000 A	800 V	1000 A	800 V	1250 A	800 V	1500 A
600 V	1000 A	1000 V	800 A	1000 V	1000 A	1000 V	1200 A
800 V	750 A	1200 V	667 A	1200 V	834 A	1200 V	1000 A
1000 V	600 A	1500 V	534 A	1500 V	667 A	1500 V	800 A
1200 V	500 A	2000 V	400 A	2000 V	500 A	2000 V	600 A
1500 V	400 A
2000 V	300 A
DS 11500 （1500 KW）	300 V	5000 A	DS 11800 （1800 KW）	300 V	6000 A	DS 12000 （2000 KW）	300 V	6667 A
600 V	2500 A	600 V	3000 A	600 V	3334 A
800 V	1875 A	800 V	2250 A	800 V	2500 A
1000 V	1500 A	1000 V	1800 A	1000 V	2000 A
1200 V	1250 A	1200 V	1500 A	1200 V	1667 A
1500 V	1000 A	1500 V	1200 A	1500 V	1334A
2000 V	750 A	2000 V	900A	2000 V	1000 A

功率	产品型号MODEL	输出OUTPUT	尺寸mm(WHD)
电压	电流
3KW	DS1003-10-300	0-10VDC	0-300A	482178540
DS1003-30-100	0-30VDC	0-100A	48289540
DS1003-60-560	0-60VDC	0-60A	48289540
DS1003-150-30	0-150VDC	0-30A	48289540
DS1003-300-20	0-300VDC	0-20A	48289540
DS1003-600-10	0-600VDC	0-10A	48289540
DS1003-1000-3	0-1000VDC	0-3A	48289540
DS1003-1500-2	0-1500VDC	0-2A	48289540
DS1003-2000-2	0-2000VDC	0-2A	48289540
DS1003-3000-2	0-3000VDC	0-2A	48289540
5KW	DS1005-10-500	0-10VDC	0-500A	482178540
DS1005-30-200	0-30VDC	0-200A	48289540
DS1005-60-100	0-60VDC	0-100A	48289540
DS1005-150-60	0-150VDC	0-60A	48289540
DS1005-300-30	0-300VDC	0-30A	48289540
DS1005-600-15	0-600VDC	0-15A	48289540
DS1005-1000-8	0-1000VDC	0-8A	48289540
DS1005-1500-5	0-1500VDC	0-5A	48289540
DS1005-2000-3	0-2000VDC	0-3A	48289540
DS1005-3000-2	0-3000VDC	0-2A	48289540
10KW	DS1010-10-1000	0-10VDC	0-1000A	482265650
DS1010-30-350	0-30VDC	0-350A	482178540
DS1010-60-200	0-60VDC	0-200A	48289540
DS1010-150-100	0-150VDC	0-100A	48289540
DS1010-200-60	0-200VDC	0-60A	48289540
DS1010-300-40	0-300VDC	0-40A	48289540
DS1010-600-25	0-600VDC	0-25A	48289540
DS1010-1000-15	0-1000VDC	0-15A	48289540
DS1010-1500-8	0-1500VDC	0-8A	482178540
DS1010-2000-5	0-2000VDC	0-5A	482178540
DS1010-3000-4	0-3000VDC	0-4A	482178540
15KW	DS1015-10-1500	0-10VDC	0-1500A	482399650
DS1015-30-500	0-30VDC	0-500A	482265540
DS1015-60-300	0-60VDC	0-300A	482178540
DS1015-150-150	0-150VDC	0-150A	482178540
DS1015-200-100	0-200VDC	0-100A	482178540
DS1015-300-50	0-300VDC	0-50A	482178540
DS1015-600-30	0-600VDC	0-30A	482178540
DS1015-1000-20	0-1000VDC	0-20A	482178540
DS1015-1500-15	0-1500VDC	0-15A	482178540
DS1015-2000-8	0-2000VDC	0-8A	482178540
DS1015-3000-5	0-3000VDC	0-5A	482178540
20KW	DS1020-10-2000	0-10VDC	0-2000A	482399650
DS1020-30-800	0-30VDC	0-800A	482265540
DS1020-60-400	0-60VDC	0-400A	482178540
DS1020-150-150	0-150VDC	0-150A	482178540
DS1020-200-100	0-200VDC	0-100A	482178540
DS1020-300-80	0-300VDC	0-80A	482178540
DS1020-600-50	0-600VDC	0-50A	482178540
DS1020-1000-25	0-1000VDC	0-25A	482178540
DS1020-1500-20	0-1500VDC	0-20A	482265540
DS1020-2000-10	0-2000VDC	0-10A	482265540
DS1020-3000-7	0-3000VDC	0-7A	482265540
30KW	DS1030-10-3000	0-10VDC	0-3000A	6001320850
DS1030-15-2000	0-15VDC	0-2000A	482399540
DS1030-30-1000	0-30VDC	0-1000A	482399540
DS1030-60-600	0-60VDC	0-600A	482399540
DS1030-150-240	0-150VDC	0-240A	482399540
DS1030-200-160	0-200VDC	0-160A	482399540
DS1030-300-120	0-300VDC	0-120A	482399540
DS1030-600-60	0-600VDC	0-60A	482399540
DS1030-1000-30	0-1000VDC	0-30A	482399540
DS1030-1500-20	0-1500VDC	0-20A	482399540
DS1030-2000-15	0-2000VDC	0-10A	482399540
DS1030-3000-10	0-3000VDC	0-7A	482399540
