产品描述
采用PWM技术的高频开关式程控直流电源，模块化设计，采用先进的DSP数字控制技术，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%；与传统的可控硅电源相比较，高频开关式程控直流电源具有体积小，重量轻，纹波小，功率因数高、稳定性好。
产品介绍

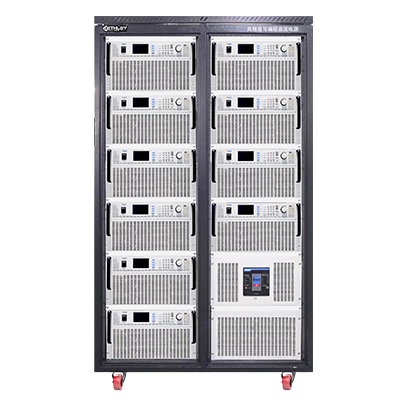

DS2000系列高精度可编程直流电源采用PWM技术的高频开关式直流电源，模块化设计，采用先进的DSP数字控制技术，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、快速瞬态响应，且效率高达93%；产品主要定位于电子电力生产、蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、直流电机测试、自动测试系统集成、医疗器械、工业、电池充电及模拟、混合动力汽车与光伏逆变器测试研究单位、实验室对高精度直流电源的需求。
◉ 采用高速DSP进行PID运算,直接输出PWM,模块化设计，高功率密度、体积小、大大降低故障率;
◉采用18bit高速ADC,快速精确测量电压、电流值;控制电路采用高速CPU,稳压精度,高纹波小;
◉ 具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性;
◉ 具有过压、过流、过温、短路保护功能，在系统中，可开启过压(OVP),过流(OCP),并可对数值进行修改;
◉ 可以将常用的参数(电压、电流)设定，方便使用时调用，一次可执行100组不同电压、电流、功率、上升时间、运行时间设定，并可连续做999999次循环测试,运行时间最短可设定1ms,此模式下可编辑多种输出波形;
◉ 并/串机功能：外置M&S主-从并/串机端口，单机可通过系统设置任意切换主-从机，最多支持200台同型号产品并机;
◉ 通讯接口：RS232、RS485、LAN多种通讯接口可选，MODBUS-RTU标准通讯协议，选配4-20mA模拟量信号接口；
◉ 数字式按键操作电压、电流、时间设定;
◉中/英文界面，方便快捷的按键操作;彩色液晶显示，中/英文界面，方便快捷的按键操作;
◉ 输入输出隔离;

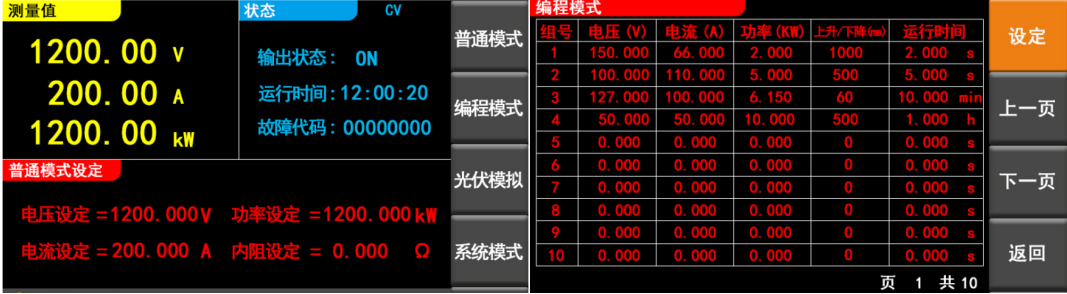

普通模式 编程模式

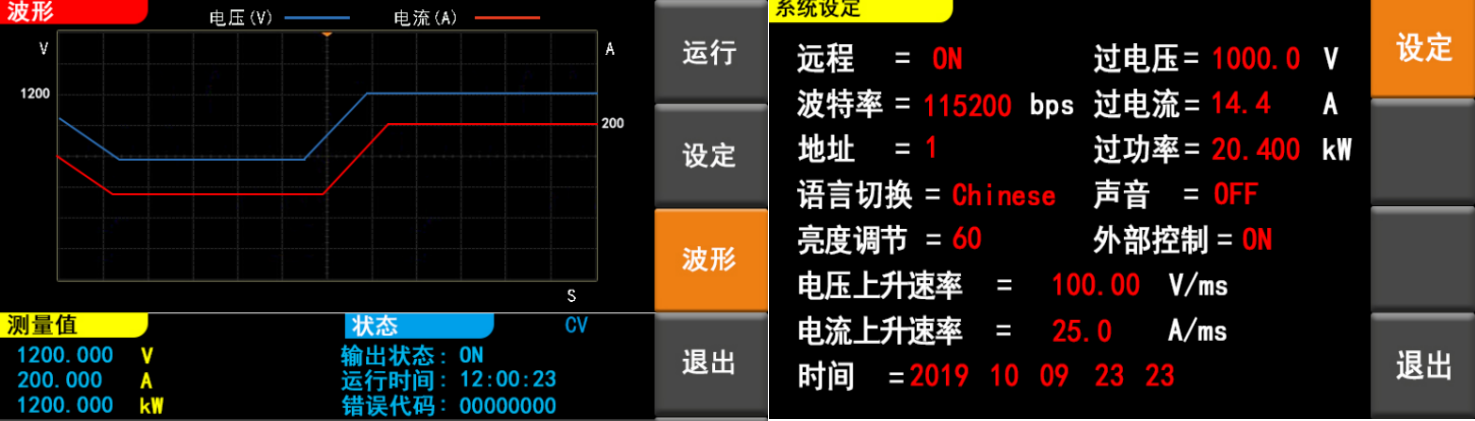

编程模式波形界面 系统模式

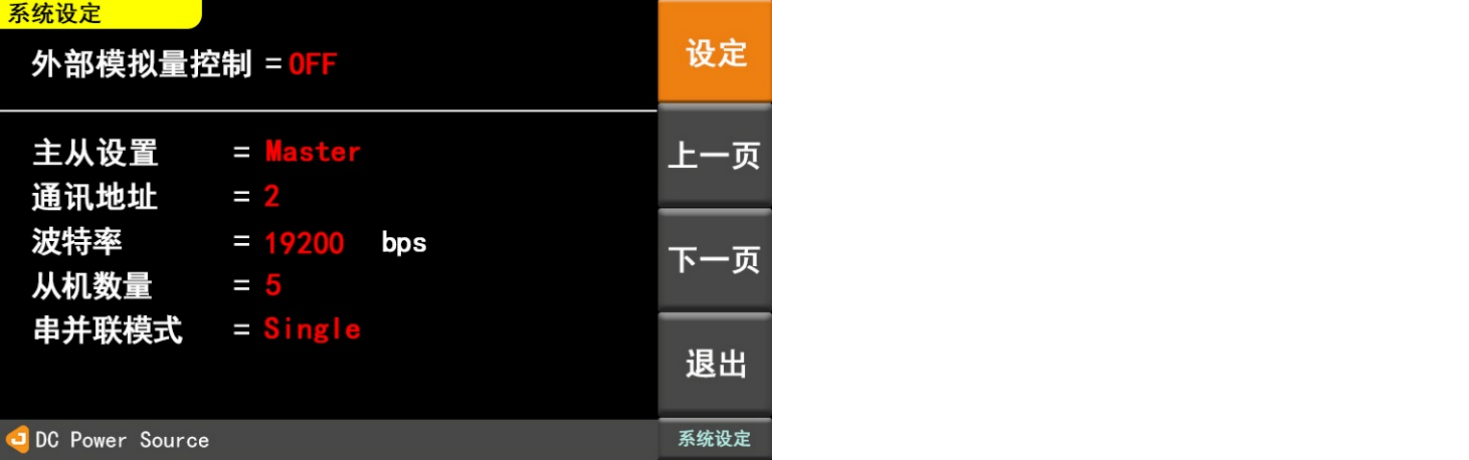

系统模式-串并联设定
| DS2000系列可编程控制直流电源 | ||

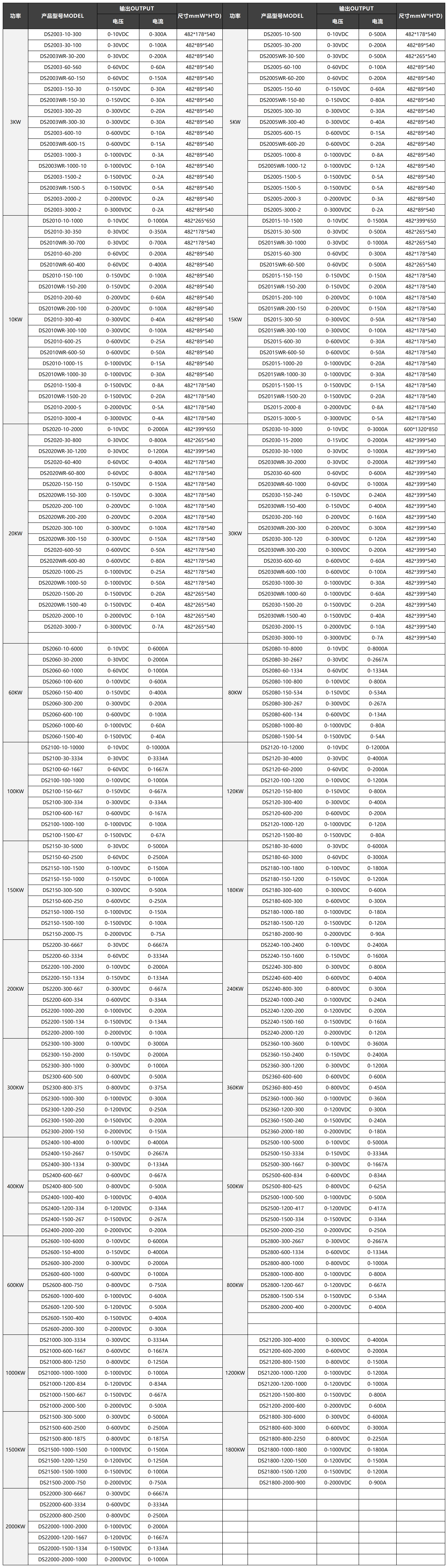

| 型号 Model | 后附选型规格表 | |
|---|---|---|
| 功率 Power | 600W-2000KW | |
| 制作方式 Working | 开关 PWM | |
| 输入 INPUT | 相数 Phase | 1φ2W+PE 单相两线 + 地线 /3φ4W+PE 三相四线 + 地线 |
| 电压 Voltage | 220V±10%/380V±15% | |
| 频率 Frequency | 47Hz - 63Hz | |
| 输出 OUTPUT | 电压 Voltage | 0-100% 满量程连续可设定 |
| 电流 Current | 0-100% 满量程连续可设定 | |
| 功率 Wattage | 0-100% 满量程连续可设定 | |
| 显示Display | 电压Vrms、电流Arms、功率Wattage、时间Time | |
| 电压纹波 rms Voltage Ripple | 0.2%FS( 满量程 ) | |
| 电流纹波 rms Current Ripple | 0.2%FS( 满量程 ) | |
| 稳压精度（Voltage Regulation） | ≤±0.05%FS（FS Resistor Load） | |
| 稳流精度（Current Regulation） | ≤±0.05%FS（FS Resistor Load） | |
| 电源调整率 Load Regulation | ±0.1%FS | |
| 负载调整率 Load Regulation | ±≤ 0.3% | |
| 效率 Efficiency | ≥ 93% | |
| 时间精度 Time | Setting0.1sec+0.1% | |
| 电压解析度 Voltage Resolution | Vo ＜ 1000V:0.001V ； Vo ＜ 1000V:0.01V；Vo ≥ 1000V:0.1V | |
| 电流解析度 Current Resolution | 输出Io＜10A： 分辨率 0.01A ； 输出 100A ＞ Io ≥ 10A: 分辨率 0.001A ；输出 1000A ＞ Io ≥ 100A: 分辨率 0.01A ； 输出 Io ≥ 1000A: 分辨率 0.01A 。 | |
| 设定项目 | 电压调节 CV | 0-100% 额定电压可调 |
| 电流调节 CC | 0-100% 额定电流可调 | |
| 功率调节 CP | 0-100% 额定功率可调 | |
| 测量精确度 | 电压 Voltage | ±0.05%FS |
| 电流 Current | ±0.05%FS | |
| 功率 Wattage | ±0.05%FS | |
| 上升时间（满载）Rise Time:Full load | ≤10ms~50ms(10%~90%突加载) 备注：不同功率及电压/电流等级见具体规格书 | |
| 上升时间（空载）Rise Time:No load | ≤25ms | |
| 下降时间（满载）Fall Time:Full load | ≤25ms | |
| 动态响应时间 Dynamic response time | ≤1ms | |
| 可编程组数 Programmable | 共 100 组，每组可记忆电压、电流值，运行时间，可步阶运行 | |
| 级联功能Parallel connection | 外置M&S主-从并机端口，单机可通过系统设置任意切换主-从机，最多支持多台并机 | |
| 控制电压Control Voltage | 0-5V对应0-100%FS | |
| 通讯接口 Interface | 标配RS232C、RS485、LAN多种通讯接口 | |
| 电磁兼容 EMC | 输入 EMI 滤波器 | |
| 限流设定 I-LIM Set | O-Max Current （超过电流设定值电源保护，停止输出） | |
| 限压设定 V-LIM Set | O-Max Voltage （超过电压设定值电源保护，停止输出） | |
| 保护 Protection | 过压 Over Voltage 过流 Over Current 过温 Over Temp | |
| 冷却方式 Cooling | 风扇强制冷却 | |
| 绝缘耐压 | 输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC 输入对机壳 1500VAC 1 分钟 , 输入对输出 1500VAC 1 分钟 | |
| 运行环境 Environment | -10~45 ℃（-20℃-50℃需定制） 10-90%RH( 不结露 ) | |
（功率600W-3000kW可选，输出电压0-3000V可选，电流0-30000A可选，非标定制）
