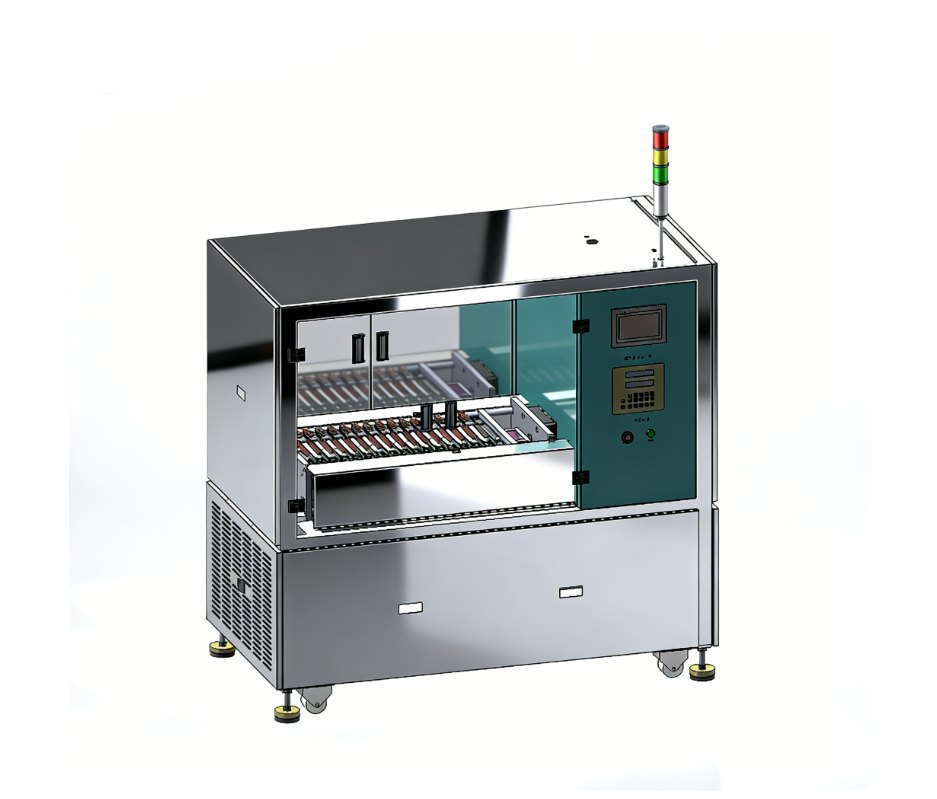

产品概述
该设备主要用于聚合物电芯在高温、压力状态下进行化成。主要有加热及温控功能，压力及压力控制功能，充放电及数据通讯功能。
整机由1台32通道化成柜和1套夹具组成，夹具平行分布，夹具由17层加热加压板和32个5V5A的通道组成，夹具与化成柜设备为一体，整机可用32个通道。
设备组成
本设备由温控系统、压力控制系统、化成柜系统、夹具机构四部分组成。
2.1温控系统
（1）硅胶发热板均匀电加热；
（2）每层发热板独立控温；
（3）触摸屏+PLC集成智能控制；
（4）电芯化成完毕，自然冷却；
（5）超温报警功能。
2.2压力控制系统
（1）由32层包覆绝缘纸铝板平行叠放加压；
(2）智能压力输出控制；
（3）多工段压力智能调节控制。
2.3化成柜系统
（1）充放电及过充过放保护功能
（2）数据联网存储功能
（3）电压检测分选功能
（4）烟雾报警功能
2.4夹具机构
（1）正负极耳与触点可靠对接功能；
（2）加热板限位，防空载压伤触点功能；
（3）加热板绝缘防护。
2.5设备优点
不用托盘装夹电池，减少插头接触阻值，使电流精度更加稳定；
采用单夹具16层32通道结构，便于操作，减少线长阻值误差，利于分容精度；
电池厚度2.5-12mm范围，不用更换极耳压块；
采用铁氟龙材质压块，耐高温老化、耐酸碱腐蚀，不污染触点。
2.6设备操作流程：
打开柜门 放入电池 关闭柜门 参数设定 夹具压紧 启动加热 启动化成 化成结束 夹具松开 打开柜门 取出电池。
技术指标
3.1 夹具机构的主要性能
3.1.1 加热板主要构成：精加工铝板，一面贴合1.0mm厚绝缘板，另一面贴合特制1.5mm厚硅胶加热板，硅胶加热板表面再贴合0.6厚不锈钢板，整体包覆200克光面名片纸。
3.1.2 工作方式：气缸由右向左驱动，电池放置在两层加热板之间的固定位置，通过夹具的收缩实现电芯夹紧受力，同时使电芯正负极耳与化成柜触点可靠接触。
3.1.3 该设备为双面合页门结构，每扇门安装一块钢化玻璃，便于观察夹具的内部运行行情况；
3.1.4 压力设定方式：在触摸屏上输入单只电芯长、宽尺寸，每层电芯数量及面压力，PLC智能计算并自动输出所需压力。
3.1.5 升温时间：以室温为25℃为例，≈15分升温至60℃，≈25分钟升温至75℃.
3.1.6 所采用触点为四线法，磷铜镀24K黄金触点，具有采样精准、触点耐磨抗氧化之优点。
3.17恒流控制板采用四线夹具方法测量，最大限度排除接线与接触的误差，使用与维护方便，测试精度高，每个接触夹具电池通道都具有完全独立的恒流恒压源，自成回路互不影响。
3.18采样速度快，在不存在欠压寄存情况下整柜巡检周期≤9S
3.2、电池化成基本技术参数
| 参数名称 | 技术参数 | 备注 |
| 加热方式 | 硅胶加热板 | 每层发热板独立温控 |
| 升温时间 | 15－20 Min | 与设定温度及环境温度有关 |
| 温度控制范围 | 常温-90℃ | 控制精度:±2℃ |
| 压力输出范围 | 80-3000KG | 气缸缸径为250mm |
| 面压设定范围 | 0.01-200Kg/cm2 | |
| 恒流源通道数量 | 32通道 | 16层，每层板可放2只电池 |
| 电压输出范围 | 5 ～ 5000 mV | 精度范围：±0.1%FS±0.1%RD mV 分辨率1mV |
| 充电电流范围 | 5 ～5000mA | 精度范围：±0.1%FS±0.1%RD mA 分辨率1mA |
| 时间测量范围(min/工步) | 0－30000mi工步 | 时间测量误差：±0.1% |
| 工步数（每次循环） | 1-32步 | |
| 产品合格率 | ≥98% | 非设备因素除外 |
| 工作环境 | 温度：0～40℃， 相对湿度≤85% | |
| 电 源 | AC380V、50HZ | |
| 设备总功率 | 5 KW | |
| 气 源 | 0.3-0.75MPa | |
| 设备尺寸（长*宽*高） | 1650*840*1600mm | |
| 设备重量 | 约500 KG |
3.3 电池分容主要性能
3.3.1本设备在压力化成的基础上，可用于聚合物锂电池的压力分容工艺使用；
3.3.2 工作方式有：恒流充电、恒流恒压充电、恒流放电、搁置和循环；充放电控制的条件有:恒流充电终止电压值、恒流放电终止电压值、恒流恒压充电恒压值、流恒压充电终止电流值、各种方式工作的时间终止值，电压精度范围：±0.1%FS±0.1%RD mV，分辨率1mV ，电流精度范围：±0.1%FS±0.1%RD mA ，分辨率1mA；
3.3.3 具有数据掉电保护功能，来电能继续运行，在不过欠压寄存情况下约 5 秒巡检一遍；
3.3.4 保存每个电池的所有工步曲线（包括电压—时间、电流—时间、容量—时间、电量—时间等曲线），用户可自由选择曲线采样条件。
3.3.5 多种电池巡检界面，电池巡检界面可选择图形显示、显示综合数据、显示分类数据、异常显示等；
3.3.6计算机系统最低配置：PII/300 以上 CPU，64MB 以上内存，10GB 以上硬盘空间，EGA/VGA 彩 显，CD-ROM 一个，鼠标一个，MicrosoftTM Windows 2000 以上 操作系统，一个可用的 RS232 串行通讯口，Windows 支持的打印机。计算机系统由用户自配，并视实际需要确定微机系统的数量。
3.4、随机提供操作软件（电脑用户自备）；
3.5设备外观颜色：国标9002色卡；
| 电芯高度 A | 30-110mm |
| 电芯宽度 B+侧边 | 35-100mm |
| 电芯厚度 H | 2.5-12mm |
| 极耳间距 C | 5-85mm |
| 极耳肩宽 D | ≤25mm |
| 极耳长度 E | ≥8mm |
| 正负极方向 | 气袋侧为;正极（可调） |
适用产品参数
易损件清单
| 序号 | 名称 | 产地 |
| 1 | 名片纸 | 格瑞斯 |
| 2 | 夹具触点 | 格瑞斯 |
| 3 | 绝缘垫板 | 格瑞斯 |
