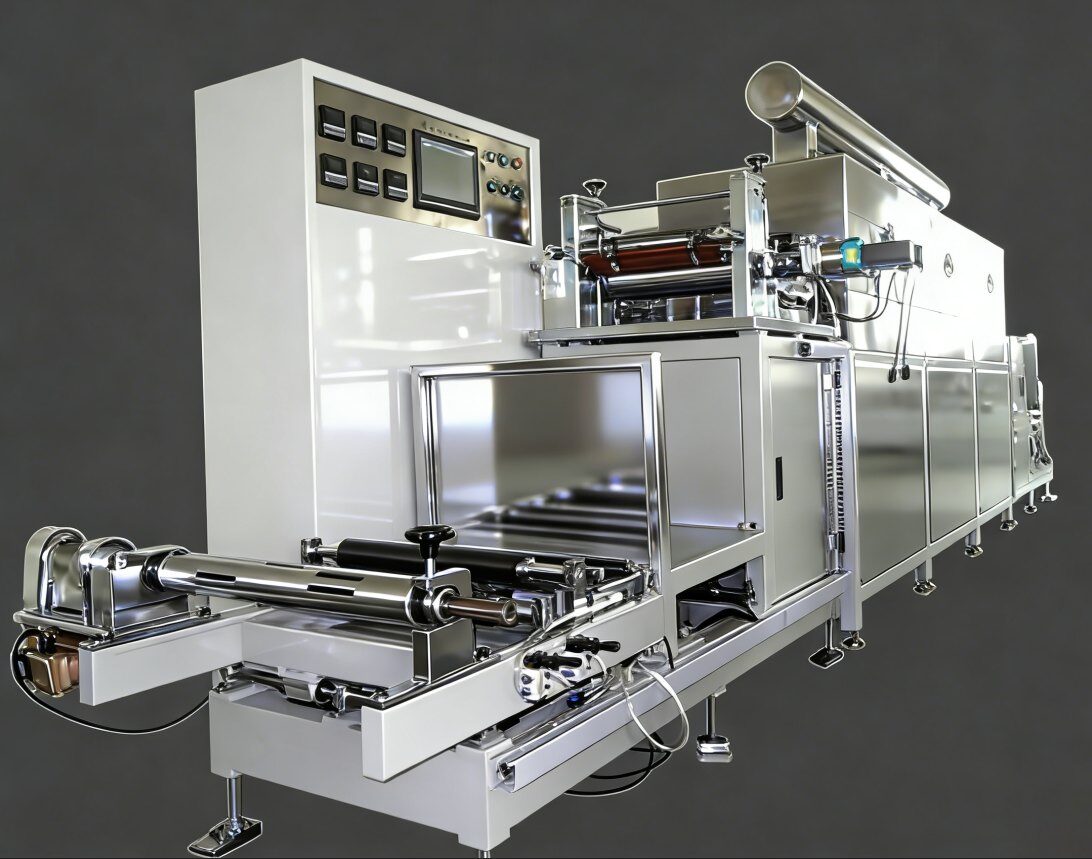

机架间隙涂布机

型号:机架间隙涂布机
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

设备概述1:电源电压:AC380V2:整机功率:50KW3:气源:0.6MPA…

设备主要配置

序号 名称 产地
1 空气开关 德力西
2 PLC 欧姆龙
3 触摸屏 威纶\富士
4 中间继电器 施耐德
5 伺服电机 三菱/富士
6 行星减速机 锋桦
7 断路器 德力西
8 交流接触器 德力西
9 固态继电器 FOTEK
10 热保护 德力西
11 温控器 亚泰
12 全自动纠偏 超声波感应器
13 全自动张力 变频张力
14 光纤电眼 KEYENCE(日本)

设备功能

序号 项目 技术参数 备注
1 适合体系 磷酸铁锂、钴酸锂、锰酸锂等体系电池正、负极片涂布工艺
2 运行器材厚度 铝箔(A1):11-30um 铜箔(Cu):8-30um
3 辊面设计宽度 480mm
4 保证涂布宽度 200-400mm
5 设备机械运行速度 10m/min
6 适合涂布速度 0.5-5m/min 视烘干情况定
7 适合浆料黏度 1500-9000Cps
8 单面涂布干厚度范围 80-200um
9 最小间隙长度 5mm 涂布速度≤5m/min
10 最小涂布长度 15mm 涂布速度≤5m/min
11 溶剂特性 油性溶剂NMP
水性溶剂H2O/NMP
12 适合含量度 正极S.C 65%±10%
负极S.C 50%±10%(PVDF体系) S.C 50%±5%(SBR体系)
13 涂布方式 单层正反面3段不等距间隙式转移涂布/第二面自动跟踪间隙涂布/连续转移涂布
14 基材运行方向 正向涂布,基材正、反向空箔运转

各部分结构介绍

(1)、放卷结构

序号 项目 技术参数 备注
1 过辊安装结构 机架安装
2 过辊表面处理 金属铝辊表面氧化
3 张力控制系统 自动控制恒张力,张力范围0-200N
4 纠偏方式 自动EPC控制,行程80mm
5 上卷料方式 料卷采用3英寸气胀轴固定;
放卷单气胀轴,双面支撑
6 基材运转方向 正、反向
7 最大放卷卷径 ¢500mm
8 气胀轴最大承重 180Kg
9 放卷气胀轴条数 1条

(2)、机头结构:

序号 项目 技术参数 备注
1 安装结构方式 机架结构,
2 主传动电机 伺服电机
3 间隙推动电机 伺服电机
4 过辊表面处理 金属铝辊表面氧化,圆跳动≤30um
5 刮刀结构 双面逗号刮刀,外直径¢80mm。
6 刮刀角度旋转控制 搬动手柄旋转
7 涂辊(钢辊) 表面镀硬鉻,直径¢120mm;
8 背辊(胶辊) 直径¢120mm,表面包三元乙丙胶,辊面槽磨
9 料槽搅拌 直线搅拌。
10 刮刀间隙高度调整 手动调节,精度:0.001mm

烘道

序号 项目 技术参数 备注
1 烘箱长度 6米(3米/节,共2节)
2 材质 不锈钢,
3 烘箱导辊传动方式 被动导辊方式,导辊¢20mm,SUS304不锈钢
4 温度控制 分为正常工作温度控制、超温监测报警的保护控制,超温时切断加热电源;各段完全独立控制
5 加温方式 电加热,热风循环结构
6 单节烘箱加热功率 18KW/3m
7 烘道内温度 设计Max120℃,单节烘箱内温差≤5℃
8 运行时箱体表面温度 ≤45℃
9 烤箱吹风方式 上、下吹风,上、下风量通过阀门分别控制;上、下风室共用加热体
10 每段排风量控制 通过机械阀门,独立控制
11 风嘴结构 吹风方向与水平呈30度,风嘴槽采用专用模具开槽
12 加热控制 固态继电器

(4)、收卷结构:功能与放一样,增加如下:

序号 项目 技术参数 备注
1 张力 牵引辊前后各安装1套,自动控制恒张力,张力范围0-200N
2 安装结构方式 机架
3 收卷气胀轴条数 1条,独立卷动
4 收卷电机 伺服驱动 国产

控制系统

序号 项目 技术参数 备注
1 主控系统 触摸屏、PLC、模块、伺服系统
2 运行方式 手动、自动、急停;
3 涂布、间隙长度设定范围 涂布长度15.0-3200.0mm 间隙长度3.0-3200.0mm
4 报警情况 设备出现故障时,触摸屏将显示相应的修正画面
5 记数功能 生产数量长度
6 头尾厚度修调方式 程序控制钢辊与胶辊速比实现

(6)、涂设备外形尺寸及质量:

13000X 1500 X 2300 2.0T

(7)、外观:

除不锈钢部分,箱体颜色符合贵公司提供的标准色卡,如无要求将按武汉格瑞斯公司设计

六、设备精度:

序号 项目 技术参数 备注
1 刮刀 圆跳≤2um,Ra0.4,直线度≤2um
2 涂辊(钢辊) 圆跳动≤2um,Ra0.4,直线度≤2um
3 涂浆/不涂浆长度控制能力 误差±0.5mm
4 正反面对齐度 ±0.5mm
5 纠偏偏差 ±1mm
6 单面干厚度误差 ±3um以内 头10mm、尾6mm,边缘3mm以外
7 膜片重量特性 Ranger COV≤0.5%(单面单片) COV≤0.5%(双面单片)
8 调刀控制重复精度 ±1um
9 厚度修调 最大厚度减去标准区域厚度<8um 头10mm、尾6mm

七、随机配件

序号 物料名称 规格型号 数量
1 小型断路器 1
2 中间继电器 RXM2LB2BD 1
3 中间继电器 RXM4LB2BD 1
4 光电开关 EE-SX671 1
5 交流接触器 CJX2S-0910-220V 1
6 宽M带散热片发热管 380V-2KW 5
7 热电偶 200K 1
8 机架间隙涂布机挡料板 170*93*10mm 4
9 千分表 0-200格,反向 2
10 六角匙 1.5-10 1

附件:易损件清单

序号 物料名称
1 涂布机钢辊
2 涂布胶辊
3 刮刀
4 固态继电器
5 发热管
6 光纤线
