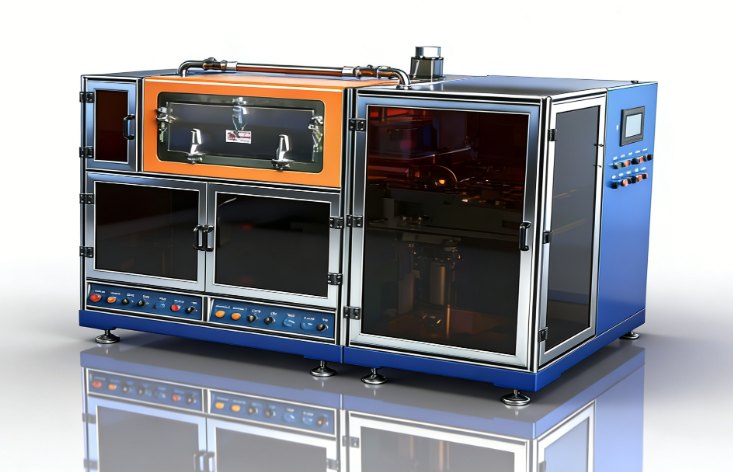

狭缝挤出型涂布机

型号:狭缝挤出型涂布机
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

型号:GRS-JY300-1J狭缝挤出型涂布机,可进行连续和间歇涂布等类型的涂布要求。设备涂布精度高,一致性稳定性好,广泛应用于锂离子电池、石墨烯薄膜、光学薄膜、陶瓷薄膜、高端胶…

特点

可实现连续、间歇等形状的涂布;

狭缝挤出涂布方式,涂布精度高,涂层一致性好;

基材张力控制,走带稳定,配置纠偏装置;

热风式烘箱,上、下双面吹风,干燥效果优质;

PLC控制,触摸屏操作,方便易用;

设备技术参数及设备主要配置

设备主要配置

名称 产地
触摸屏 台湾威纶/昆仑通态
中间继电器 德国魏德米勒
伺服电机 松下/安川(日本)
全自动纠偏 光电纠偏
全自动张力 松下/安川(日本)伺服控制
主放(收)料伺服电机 松下/安川(日本)
深沟球轴承(机头) NSK/NTN(日本)
涂布主辊 电镀硬铬
导向辊 铝合金表面阳极处理
(二)设备功能:
序号 项目 技术参数 备注
1. 适合体系 三元、磷酸铁锂、钴酸锂、锰酸锂、石墨、硅碳以及其它体系电池正、负极片涂布工艺
2. 涂布方式 连续涂布、间歇涂布 狭缝挤出涂布方式
3. 烘箱节数 1节0.8米烘箱
4. 涂布速度 0~0.5米/min 视烘干情况而定
5. 运行基材厚度 铝箔(Al): 8~30um 铜箔(Cu): 6~30um
6. 辊面设计宽度 300 mm
7. 保证涂布宽度 240mm以内
8. 主辊 Φ150mm
9. 涂布精度 ±1.5um
10. 适合浆料黏度 2000~12000 (mPas)
11. 单面涂布干厚度范围 10-250μm
12. 溶剂特性 油性溶剂NMP(s.g=1.033,b.p=204℃)
水性溶剂H2O/NMP(s.g=1.000,b.p=100℃)
13. 适合固含量范围 20~85%
14. 涂布尺寸精度(mm) L≤±1、W≤±0.4 L:长度方向 W:宽度方向
15. 正反面对位精度(mm) L≤±1、W≤±0.4

各部分结构介绍

1,整体式放卷,机头机构:

序号 项目 技术参数 备注
1. 过辊安装结构 钢架牢固安装
2. 过辊表面处理 金属铝辊表面氧化
3. 张力控制系统 自动控制恒张力,张力范围0~50N,伺服电机控制
4. 纠偏方式 自动EPC控制,行程50mm
5. 上卷料方式 料卷采用3英寸气胀轴气涨轴固定;
放卷单气胀轴
6. 最大放卷卷径 Ф250mm
7. 气胀轴最大承重 80Kg
8. 放卷气胀轴条数 1条
9 主传动电机 伺服电机
10 过辊表面处理 金属铝辊表面氧化
11 主辊(钢辊) 表面镀硬铬
12 单机头位置 烘道前安装、操作

烘道

序号 项目 技术参数 备注
1. 烘箱结构 双层独立加热,上下排布
2. 烘箱长度 0.8米/节
3. 材质 SUS304不锈钢
4. 温度控制 分为正常工作温度控制、超温监测报警的保护控制,并切断加热主电源;各段完全独立控制
5. 加温方式 电加热,热风循环结构
6. 单节烘箱加热功率 6KW
7. 烘道内温度 设计Max150℃,单节烘箱内温差≤±2.5℃
8. 吹风方式 上、下吹风,上、下风室共用加热体
9. 风嘴结构 风嘴槽采用专用模具开槽
10. 风机控制 接触器控制
11. 加热控制 固态继电器
12. 风机材质 SUS304不锈钢
13. 溶剂回收系统 可选配

收卷机构:功能与放卷一样,如下.

序号 项目 技术参数 备注
1. 行进纠偏 出烘道口安装
2. 张力 自动控制恒张力
3. 安装结构方式 钢架牢固安装
4. 收卷气胀轴条数 1条 单臂收卷

控制系统

序号 项目 技术参数 备注
1 主控系统 触摸屏、PLC、伺服系统
2 运行方式 手动、自动、急停;整机前后均能进行操作
3 报警情况 设备出现故障时,触摸屏将显示相应的修正画面

6、涂布设备外型尺寸及重量:尺寸L1800*W1050*H1300mm 重量约:600KG 安装脚轮脚座
