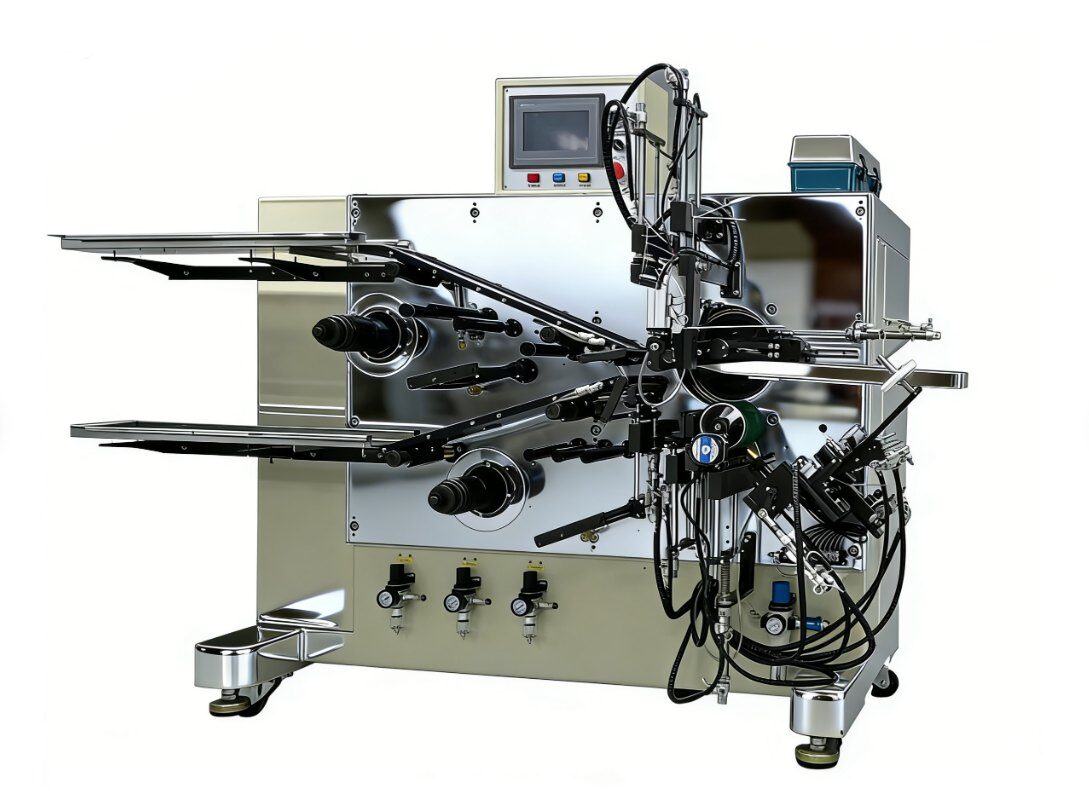

100方型聚合物半自动卷绕机GRS-BZD-100S

型号:100方型聚合物半自动卷绕机GRS-BZD-100S
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

功能概述 本机主要用于方型锂离子电池电芯的精密卷绕。工作过程如下:人工将正、负极片分别导入卷绕部,与隔膜隔叠,按工艺要求进行卷绕,自动贴付终止胶带,电芯自动下…

基本参数

1.空间:1500 mm(L)×1300mm(D)×1500mm(H);

2.电源:220 VAC±5﹪,单相,1 KW;

3.气源:5~7 kgf/cm²,100 l/min;

4.无腐蚀性气体、液体、爆炸性气体

5.颜色:供方标准色样(国际暖灰色1C)

技术参数

1、 卷针组合宽度:16~60mm;

2、 隔膜宽度:30~100 mm;

3、 极片宽度:28~98 mm;

4、 极片长度:300~1500 mm;

5、 终止胶带宽度:8~15 mm;

6、 卷绕精度:隔膜与负极、负极与正极片对齐误差均小于±0.5 mm;

对材料的要求

A、极片的宽度误差小于0.1mm;

B、极片的“S”弯曲误差小于0.5mm/1000mm,且不可有翘边现象;

C、隔膜料卷塔形误差小于±0.2mm,且不可有翘边现象;

7、设备能力:4~8 PPM (与极片长度及人工上料速度有关);

8、鼓壳率:电芯厚度≤6mm, 鼓壳率〈2%;电芯厚度〉6mm, 鼓壳率〈3%;

工艺性能

1. 采用双卷针结构,卷针宽度可以连续调整;

2. 人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料;

3. 贴胶带采用竖贴方式,贴胶平整,贴胶位置可精准控制且不会将电芯拉紧;贴胶稳定可靠;

4. 卷针卷绕采用变角速度旋转技术,使隔膜与极片供料的线速度相对恒定,即达到卷绕过程中的恒张力目的,保证电芯卷绕整齐一致。

5. 两卷隔膜主动放卷,通过连接在张力摆臂轴上的编码器实时检测隔膜张力信号,由PLC处理后控制隔膜放卷步进电机主动跟随张力变化而变速放料,以达到隔膜张力恒定的目的。同时辅以气缸张力控制技术,可在卷绕程中自动平滑调整张力。

6. 隔膜张力控制如图示:

7.上述的变角速度卷绕技术、编码器检测张力隔膜放卷变速跟随技术,辅助气缸张力自动调整技术,与竖贴胶带技术同时采用,能有效减少电芯鼓壳,将电芯鼓壳控制在极低的水平。

8.具有极片粉尘清除装置。

9.可实现极片外包收尾或隔膜外包收尾。

10.卷出的电芯无破损、抽芯及极片错位现象。

11. 具有产出统计功能。

12.整机运行稳定,控制可靠,操作方便。
