Specifications
产品概述
LGD系列激光测径仪，采用激光扫描系统对被测物进行非接触测量，采用独立的双CPU，双光路冗错设计提高在线测量的可靠性和稳定性
主要应用于：电线电缆、电子通讯线缆、光纤通讯线缆、漆包线缆、医疗线材、各种管材的外径测量。
测量原理
激光测径仪测量原理
激光测径仪采用激光扫描原理，通过激光束对被测物体进行高速扫描，利用光电传感器接收激光信号。当激光束被物体遮挡时，传感器会记录遮挡时间，通过计算激光扫描速度与遮挡时间的乘积，即可精确测量物体的直径尺寸。这种非接触式测量方式适用于各种精密制造领域。
产品型号
LGD-25
扁线宽度，电线电缆、管材棒材、工件等的外径尺寸检测。
| 适用线径范围 | 0.1-20mm |
|---|---|
| 测量精度 | ±2μm±0.02%*D |
| 重复精度 | ±1μm |

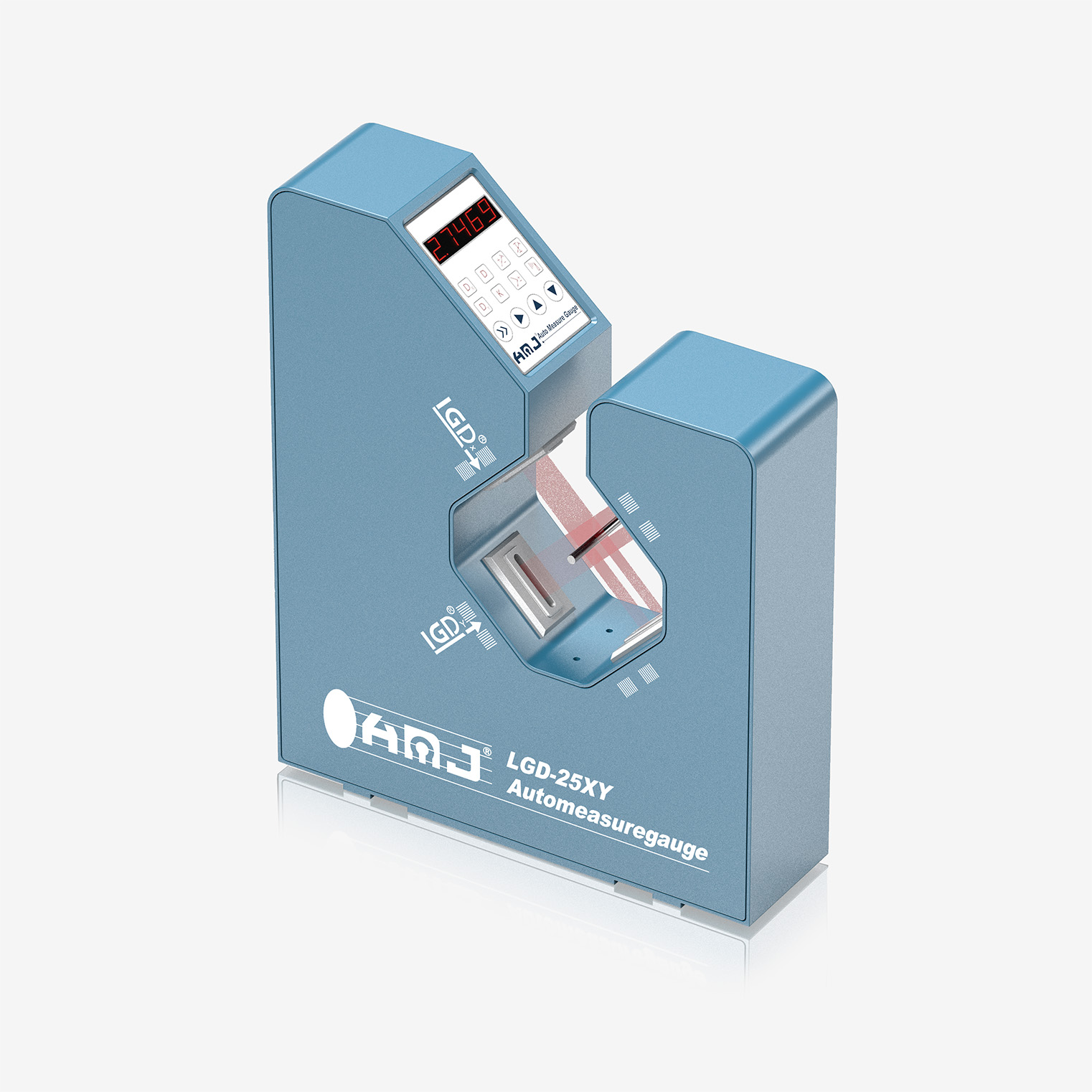

LGD-25XY
双轴检测，可检测椭圆度。分辨率:0.001mm，继电器偏差报警输出。
| 适用线径范围 | 0.1-20mm |
|---|---|
| 测量精度 | ±2μm±0.02%*D |
| 重复精度 | ±1μm |

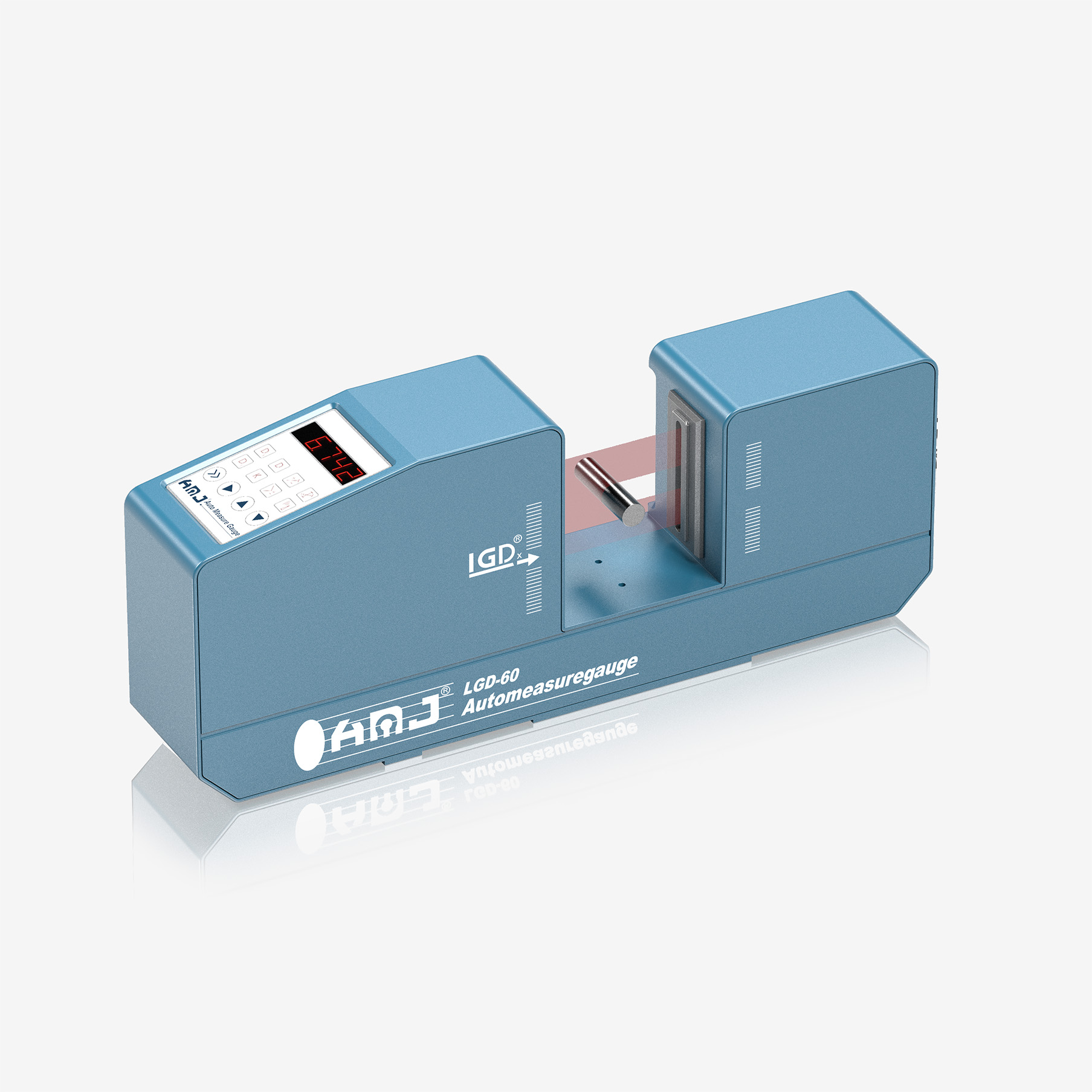

LGD-60
大口径激光测径仪，多用于大型电缆，大型工件管件类。
| 适用线径范围 | 0.4-45mm |
|---|---|
| 测量精度 | ±3μm±0.02%*D |
| 重复精度 | ±1μm |

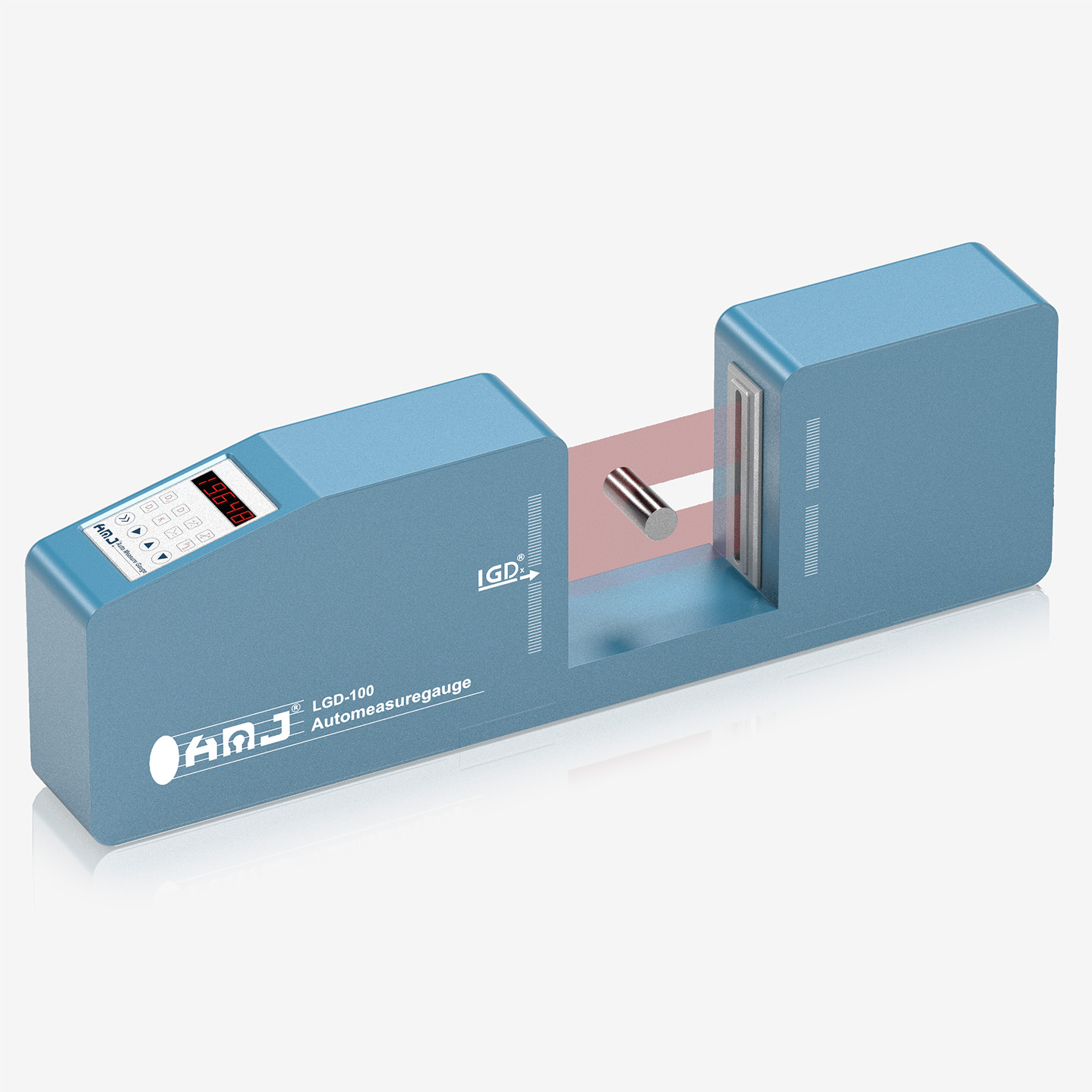

LGD-100
双轴检测，可检测椭圆度。五位数码管显示，分辨率:0.0001mm，继电器偏差报警输出。
| 适用线径范围 | 0.5-80mm |
|---|---|
| 测量精度 | ±8μm±0.02%*D |
| 重复精度 | ±3μm |
测量模式
外径测量边缘位置检测平均外径测量椭圆度检测技术参数
| 产品型号 | LGD-25 | LGD-25XY | LGD-60 |
|---|---|---|---|
| 扫描轴数 | 1轴 | 2轴 | 1轴 |
| 测量范围 | 0.1-20mm | 0.1-20mm | 0.4-45mm |
| 最小分辨率 | 0.001mm | 0.001mm | 0.001mm |
| 测量精度 | ±2μm±0.02%*D | ±2μm±0.02%*D | ±3μm±0.02%*D |
| 重复精度 | ±1μm | ±1μm | ±1μm |
| 扫描频率 | 600次/秒 | 1200次/秒 | 600次/秒 |
| 报警输出 | 24V，1A(触点负载) | 24V，1A(触点负载) | 24V，1A(触点负载) |
| 通讯输出 | RS-485/MODBUS RTU协议 | RS-485/MODBUS RTU协议 | RS-485/MODBUS RTU协议 |
| PI控制 | 选配 | 选配 | 选配 |
| 供电电源 | AC100-240V(50-60Hz) | AC100-240V(50-60Hz) | AC100-240V(50-60Hz) |
技术特性
高精度平行光学

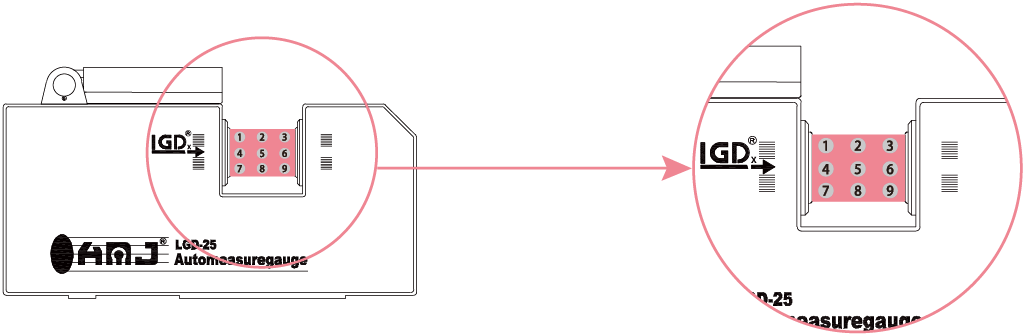

高精度平行光学成像系统准确识别被测物目标边缘，确保被测物在测试区域不同位置的线性测量精度和准确性。
联机通讯
标准通讯协议，安全、稳定、可靠。
长时间稳定运行
定制的光学传输器件和工业级设计保证产品长时间运行的稳定性。
技术特性
LGD系列激光测径仪(下图所示)，在测量范围内，不管被测物是否有抖动、晃动都能准确测量，不需使用定位支架，完全不接触被测物，不会刮伤，挤压被测物，影响产品品质和增大测量误差。
