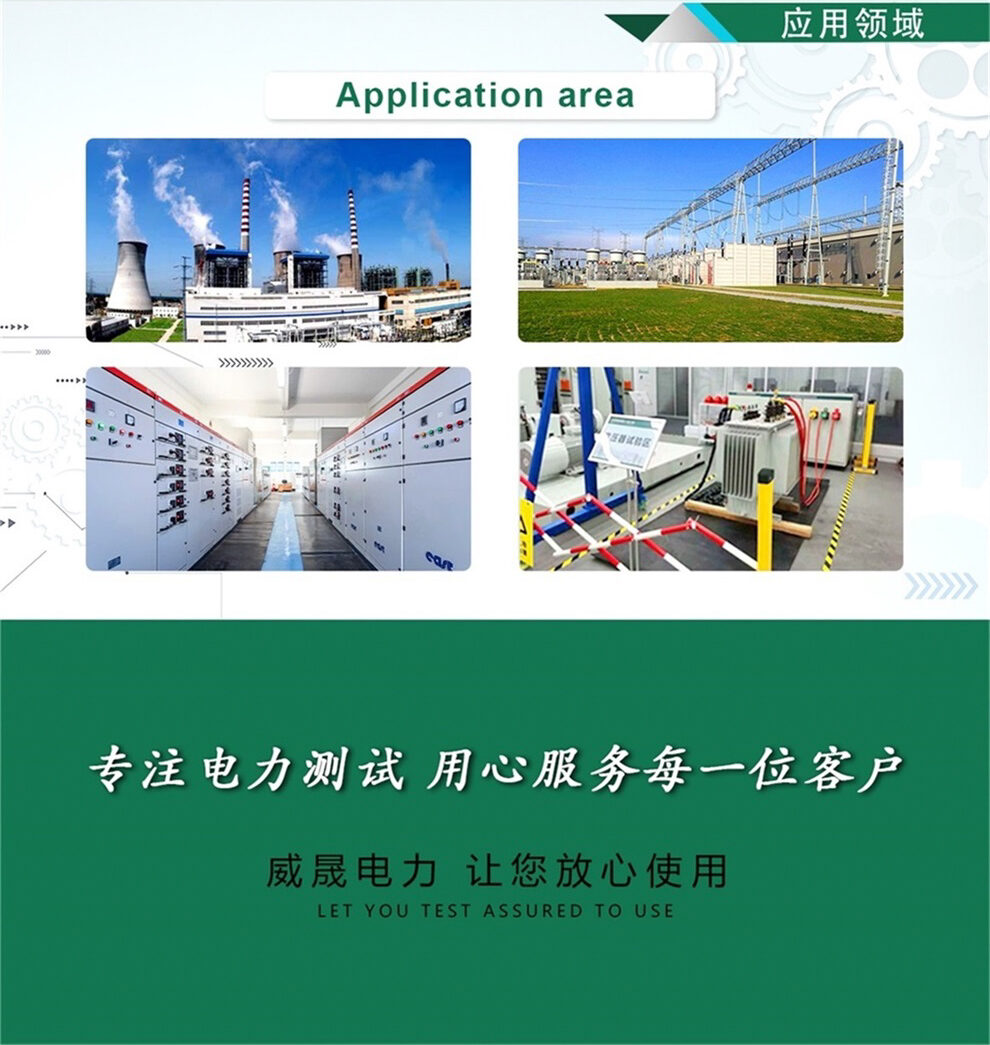

用途场景
规格参数

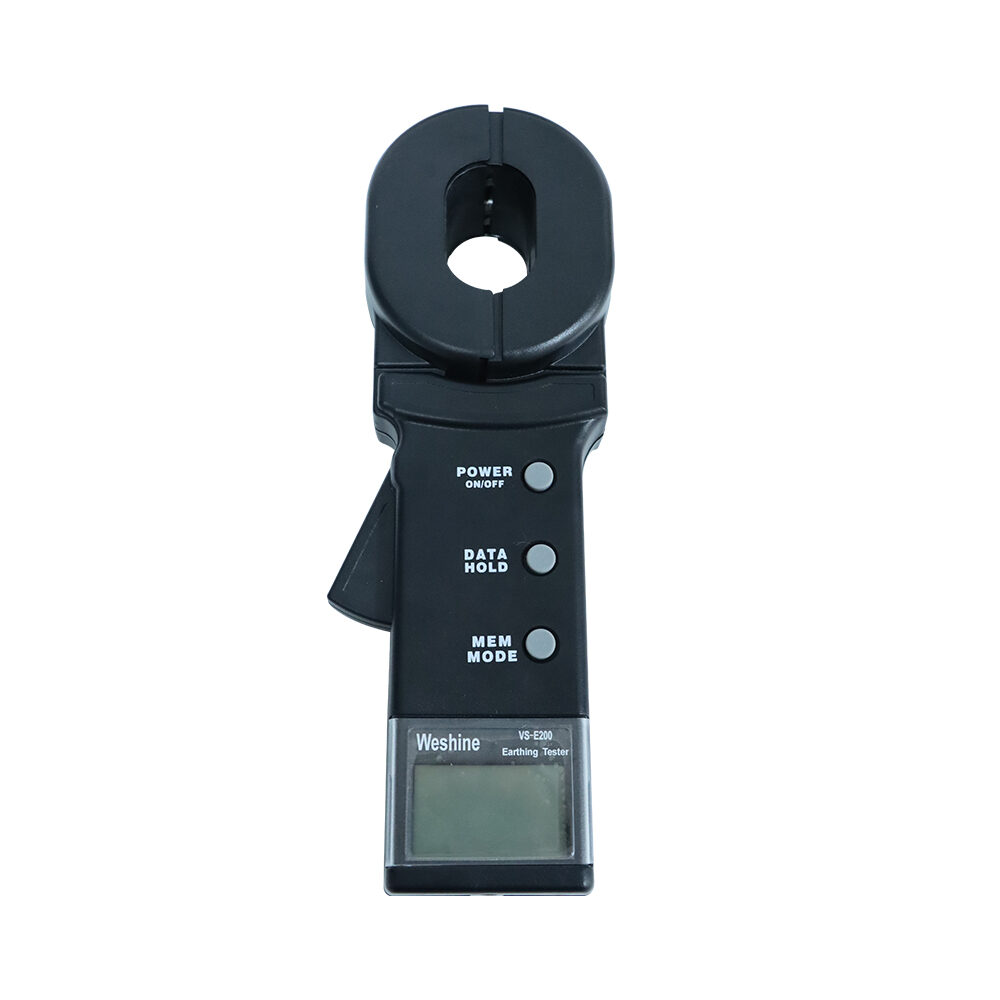

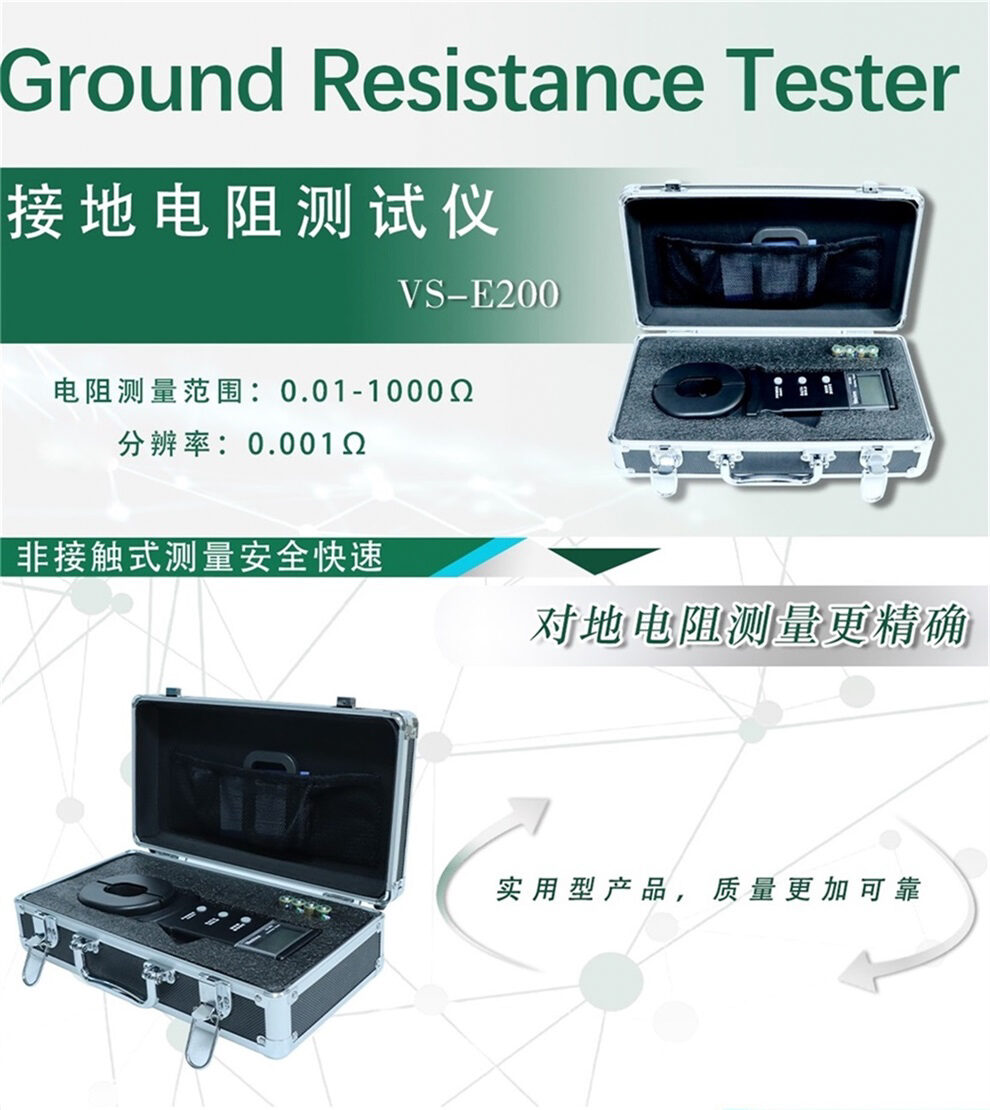

产品简介
VS-E200系列钳形接地电阻仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。 VS-E200系列钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助接地，快速、使用简便。 VS-E200系列钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。 另外，C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
产品详情
产品概述
VS-E200系列钳形接地电阻仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
VS-E200系列钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助接，快速、使用简便。
VS-E200系列钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
另外，C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。

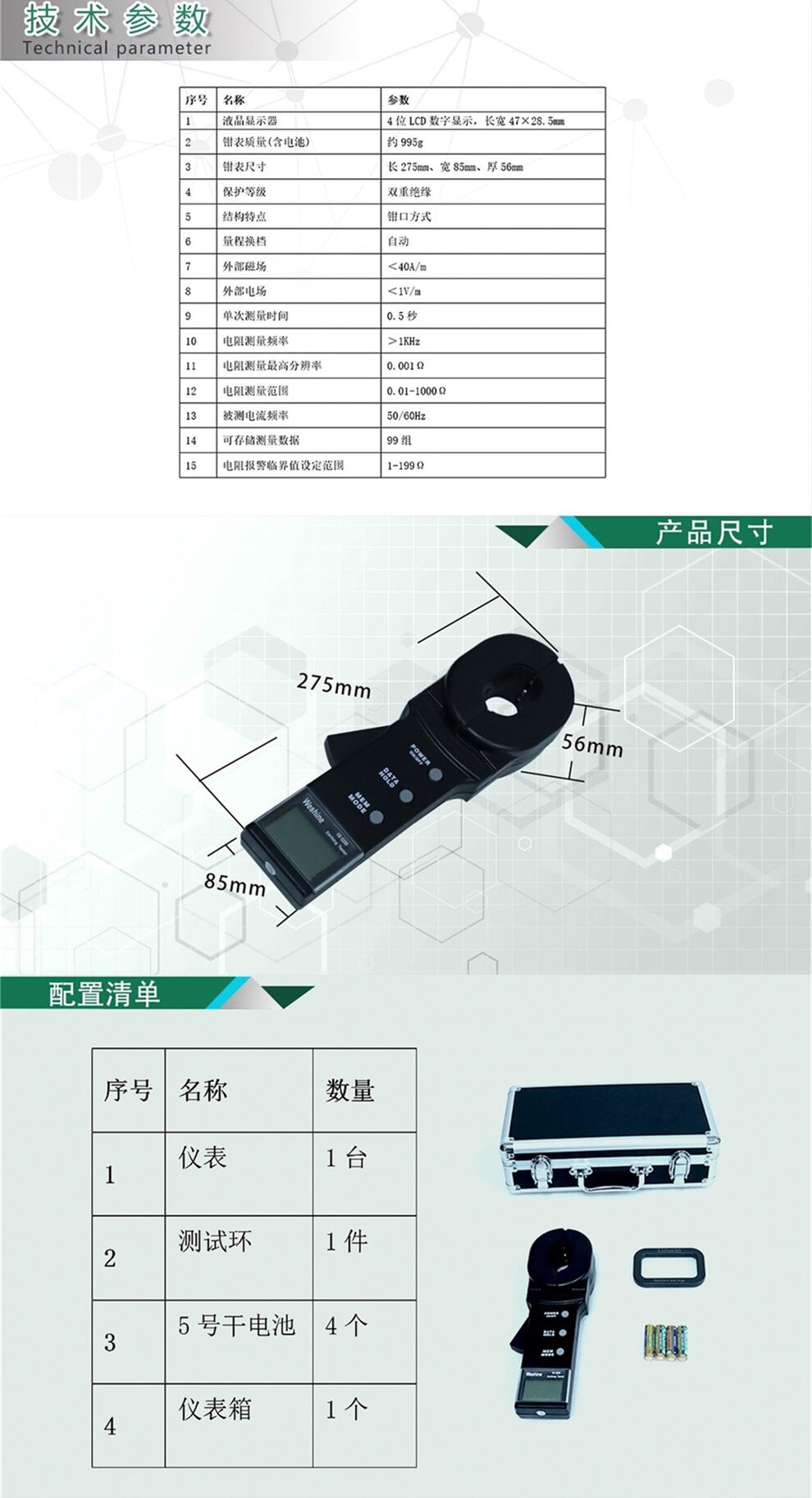

技术参数
1.电源： 6VDC（4节5号碱性干电池）
2.工作温度：-10℃-55℃
3.相对湿度：10％-90％
4.液晶显示器：4位LCD数字显示，长宽47×28.5mm
5.钳表质量(含电池)：约995g
6.钳表尺寸：长275mm、宽85mm、厚56mm
7.保护等级：双重绝缘
8.结构特点：钳口方式
9.量程换档：自动
10.外部磁场：＜40A/m
11.外部电场：＜1V/m
12.单次测量时间：0.5秒
13.电阻测量频率：＞1KHz
14.电阻测量分辨率：0.001Ω
15.电阻测量范围：0.01-1000Ω
16.电流测量范围：0-30A（C型）
17.被测电流频率：50/60Hz
18.可存储测量数据：99组
19.电阻报警临界值设定范围：1-199Ω
20.电流报警临界值设定范围：1-499mA（C型）
1．系列型号
型号 | 钳口尺寸 | 电阻量程 | 电流量程 | 数据存储 | 报警功能 |
VS-E200 | 55X32mm | 1000Ω | —— | 99组 | 有 |
VS-E200A | 55X32mm | 200Ω | —— | 99组 | 有 |
VS-E200C | 55X32mm | 1000Ω | 0-30A | 99组 | 有 |
2．量限及准确度
电阻量程 | 测量范围 | 分辨力 | 准确度 |
0.010Ω-0.099Ω | 0.001Ω | ±（1%rdg＋0.01Ω） | |
0.10Ω-0.99Ω | 0.01Ω | ±（1%rdg＋0.01Ω） | |
1.0Ω-49.9Ω | 0.1Ω | ±（1%rdg＋0.1Ω） | |
50.0Ω-99.5Ω | 0.5Ω | ±（1.5%rdg＋0.5Ω） | |
100Ω-199Ω | 1Ω | ±（2%rdg＋1Ω） | |
200Ω-395Ω | 5Ω | ±（5%rdg＋5Ω） | |
400-590Ω | 10Ω | ±（10%rdg＋10Ω） | |
600Ω-1000Ω | 20Ω | ±（20%rdg＋20Ω） | |
*电流量程 | 0.00mA -9.95mA | 0.05mA | ±（2.5%rdg＋1mA） |
10.0mA -99.0mA | 0.1mA | ±（2.5%rdg＋5mA） | |
100mA -299mA | 1mA | ±（2.5%rdg＋10mA） | |
0.30A-2.99A | 0.01A | ±（2.5%rdg＋0.1A） | |
3.0A-9.9A | 0.1 A | ±（2.5%rdg＋0.3A） | |
10.0A-19.9A | 0.1 A | ±（2.5%rdg＋0.5A） | |
20.0A-30.0A | 0.1 A | ±（3%rdg＋1A） |
