产品概述
产品概述：

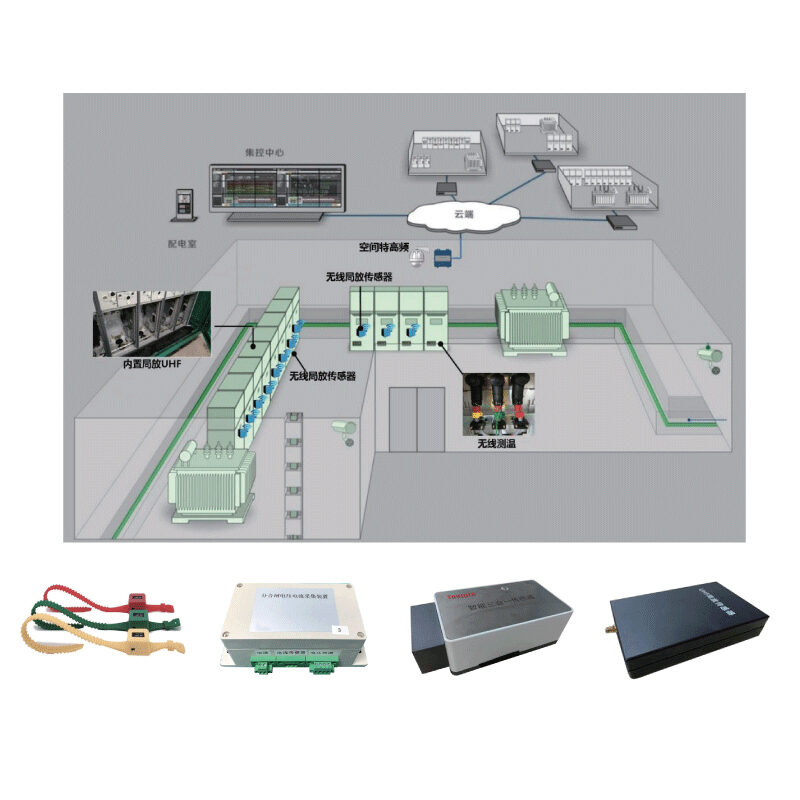

本系统采用声电联合检测方法，即通过同时检测局部放电产生的UHF信号、暂态对地电压（TEV）和超声波信号实现对开关柜绝缘状态的监测。采用多种检测技术，对开关柜状态进行采集，通过无线或有线连接至采集终端，经初步分析后，由集中系统给出配电室中开关柜的综合状态。感知层定制化，多种感知单元供选择，不同状态监测单元灵活配置；网络层方式多样化，多种网络传输方式，满足现场不同通讯要求；数据分析技术手段完善，基于多种故障类型数据和环境噪声数据，诊断准确，趋势预测与报警联动，信号提取与去噪能力突出。
技术参数
技术参数：
参数名称 | 技术规格 |
| 采样分辨率 | 12bit |
| 采样时间段 | 连续采集 |
| 三合一智能传感器 | TEV动态范围：1~60dBmV TEV频率范围：3~60MHz |
超声谐振频率：40KHz； 超声动态范围：-10~70dBuV | |
| UHF智能传感器 | 宽带：300~1500MHz; 动态范围:-75~10dBm |
| 无线测温传感器 | -40℃~200℃ |
| 分合闸模块 | 电流测量范围：0~20A，±5%； 电压测量范围：0~265V，±5% |
| 采样频率：1MHz；通讯方式：RS485 | |
| 安全性能 | 符合《GB/T 19862-2005》开关柜监测设备通用要求 |
