断路器（以下简称开关）导电回路的导电性能的好坏，对确保开关的运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差。因此再GB50150-91和DL/T596-1996中都有规定“用直流压强法”， “电流不小于100安”。VS-5203回路电阻测试仪是我公司为适应规程要求，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
产品详情
产品概述
一、概述

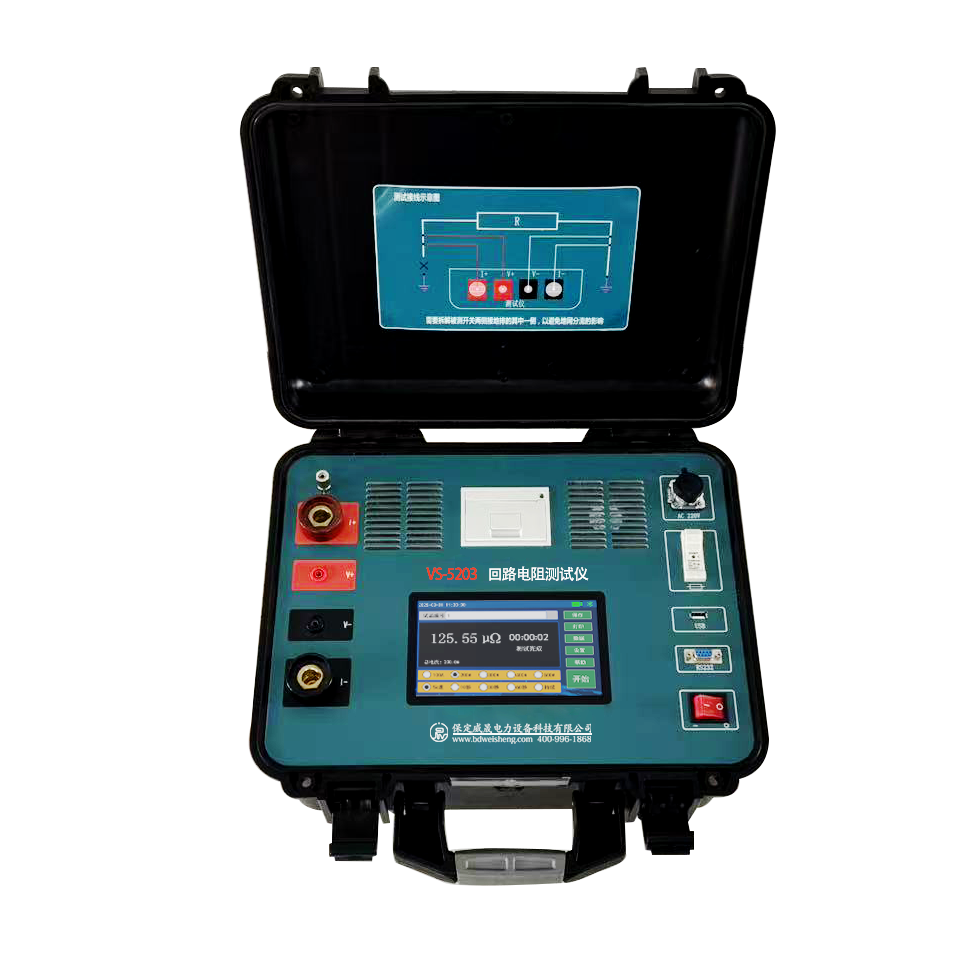

断路器（以下简称开关）导电回路的导电性能的好坏，对确保开关的运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差。因此再GB50150-91和DL/T596-1996中都有规定“用直流压强法”，“电流不小于100安”。VS-5203回路电阻测试仪是我公司为适应规程要求，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
二、性能特点
1．测试电流大，完全符合有关测试接触电阻的国家标准要求。
2．输出电压高，测量量程宽，可达100mΩ。
3．测试电流来自高精度的300A开关式恒流电源，无需人工调节，测试迅速准确。

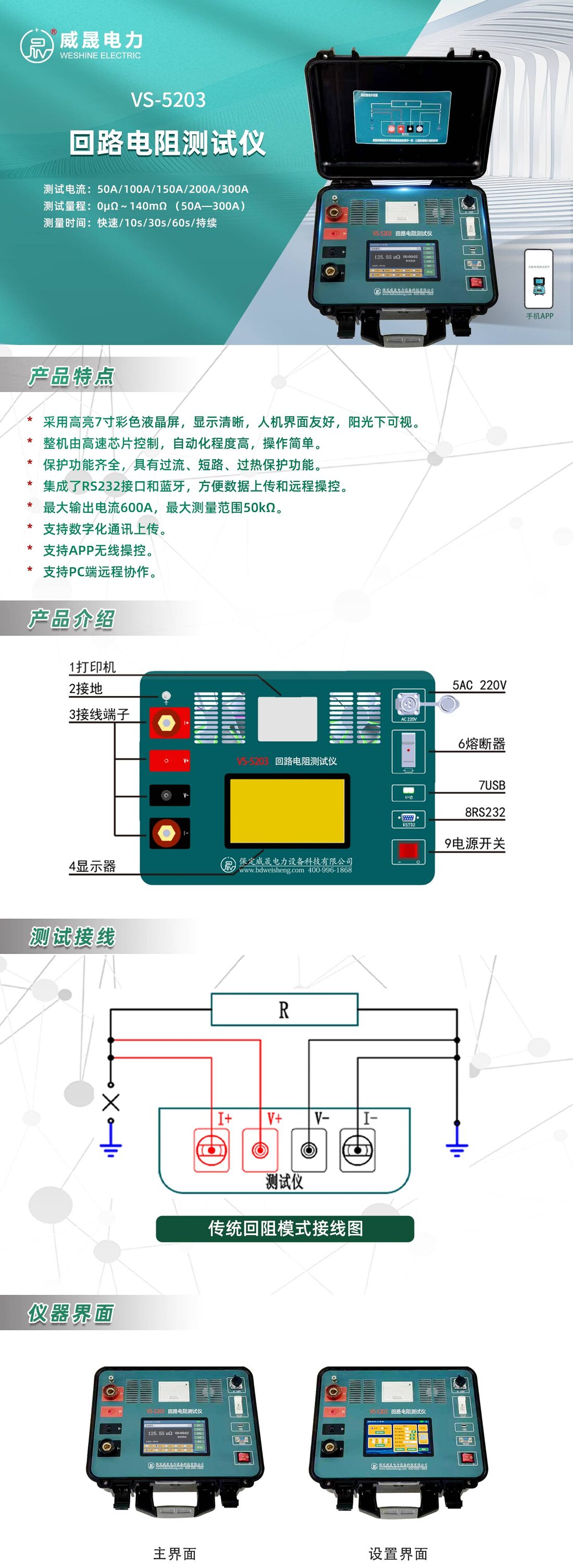

4．采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
5．测试速度快，3秒左右显示数据。
6．长时间连续工作，设有过热保护电路，仪器可靠稳定。
7．操作简便，重量轻，适合于野外作业。
8．仪器带有万年历、99组数据存储，关机不丢失数据。并且设有“U盘”接口方便导出供计算机生成表格。
9．本仪器设有RS485通讯接口，配合上位机操控软件，实现远距离控制测量。
技术参数
1、测试电流：50A、100A、200A、300A
2、量程：50A档 0～100 mΩ
100A档 0～ 50 mΩ
200A档 0～ 20 mΩ
300A档 0～ 10 mΩ
3、小分辨率可达：0.01μΩ
4、准确度：0.5%±0.2µΩ
5、输出电压：DC10V
6、工作方式：100A、50A连续,200A、300A一分钟
7、电源：AC220V±10％ 50Hz
8、消耗功率：≤4000W
9、使用温度：-20℃～40℃
10、相对湿度：≤80%，不结露
11、重量:20kg

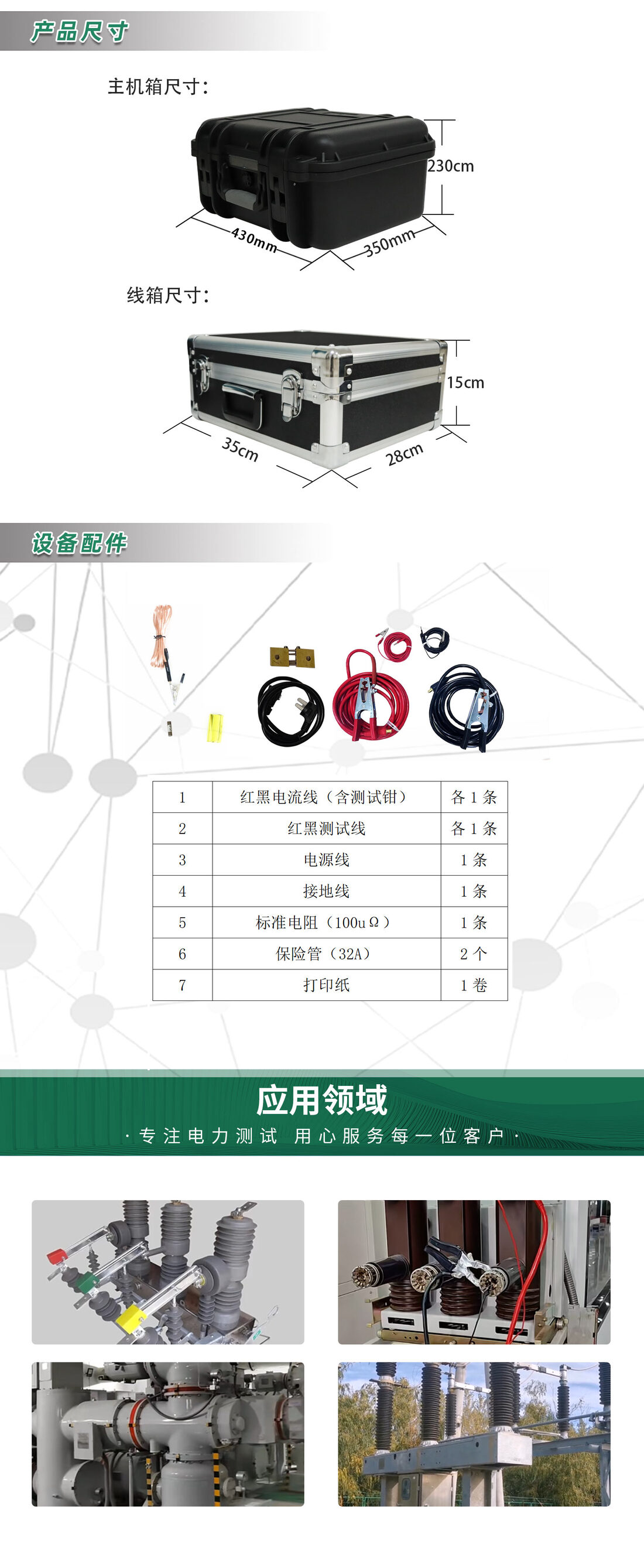

12、体积:450mm×233mm×430mm
