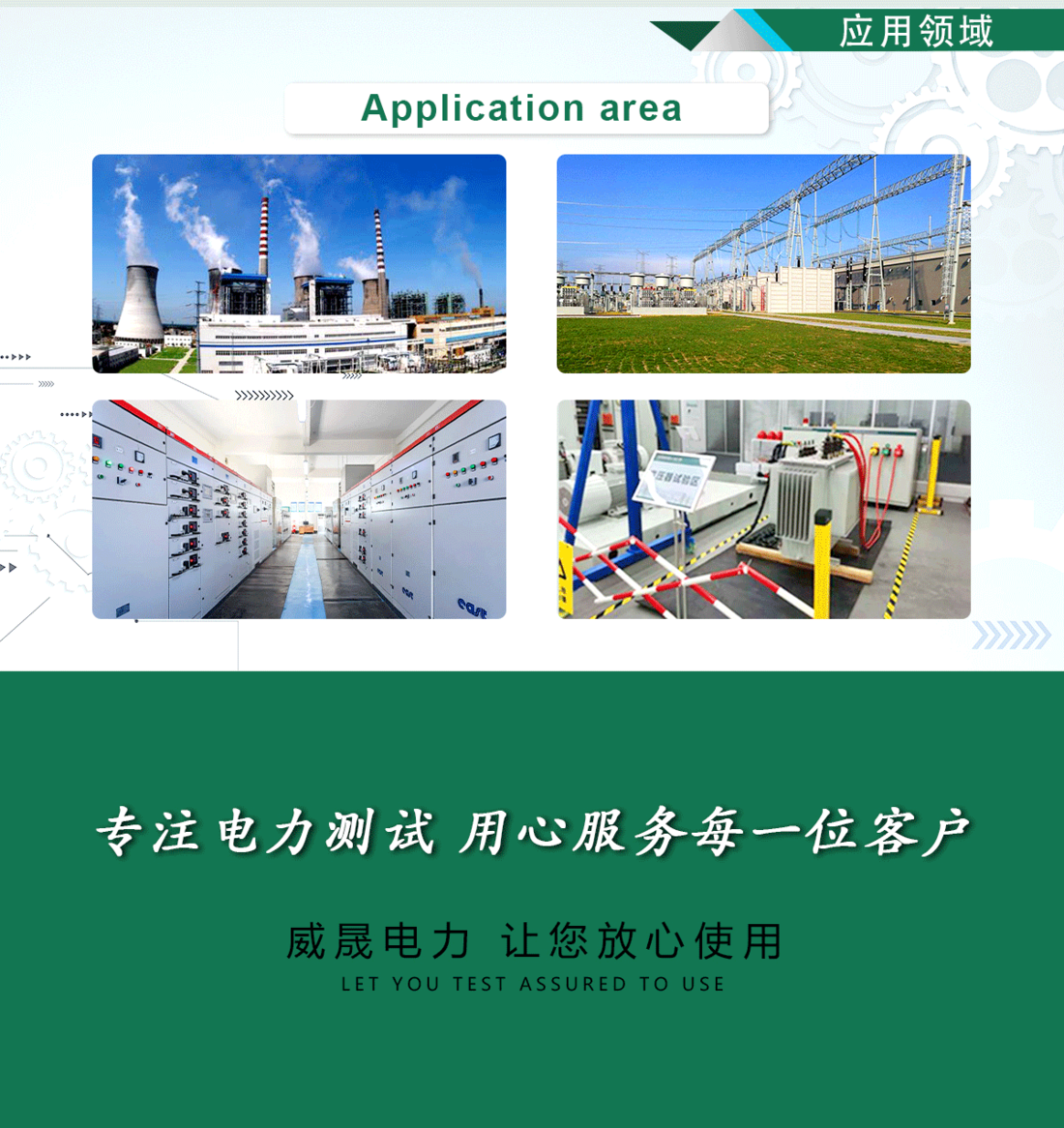

用途场景
规格参数

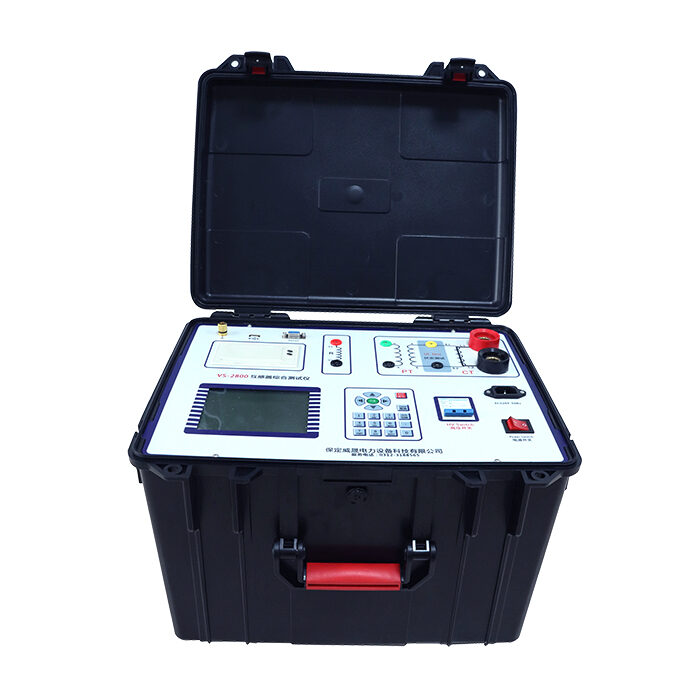

产品简介
1.功能全面：不仅可测试CT/PT的直流电阻、励磁特性/伏安特性、变比、10% & 5%的误差曲线、角差、比差，还可以进行互感器二次负载测试、交流耐压测试、通流测试。 2.使用方便：仅需设定测试的大电压和大电流，装置将自动升压并能自动将励磁特性/伏安特性测试曲线描绘出来，自动计算拐点。 3.支持PT的空载损耗测量，在PT励磁特性测试的过程中，自动计算空载损耗、功率因数。 4.测试CT变比时，不仅支持传统电流法还支持电压法测试，因此可以满足套管CT和GIS内CT的测试。 5.220V单电源输入，避免了使用380V时的危险。 6.励磁特性/伏安特性试验时，单机输出电压0-2500V、电流0-20A，可以满足500kV、1A互感器励磁特性/伏安特性试验。 7.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。自带微型打印机，可方便打印测试数据。 8.采用数字键盘，方便数字输入。 9.带有大容量存储器，可存储3000组测试数据，掉电不丢失。 10.USB接口，支持U盘导出数据和U盘升级系统。后台分析软件可生成excel格式的报告。 11.RS232通信接口，可连接电脑进行试验，并提供通讯协议，用户可以根据协议开发字节的上位机软件。
产品详情
产品概述

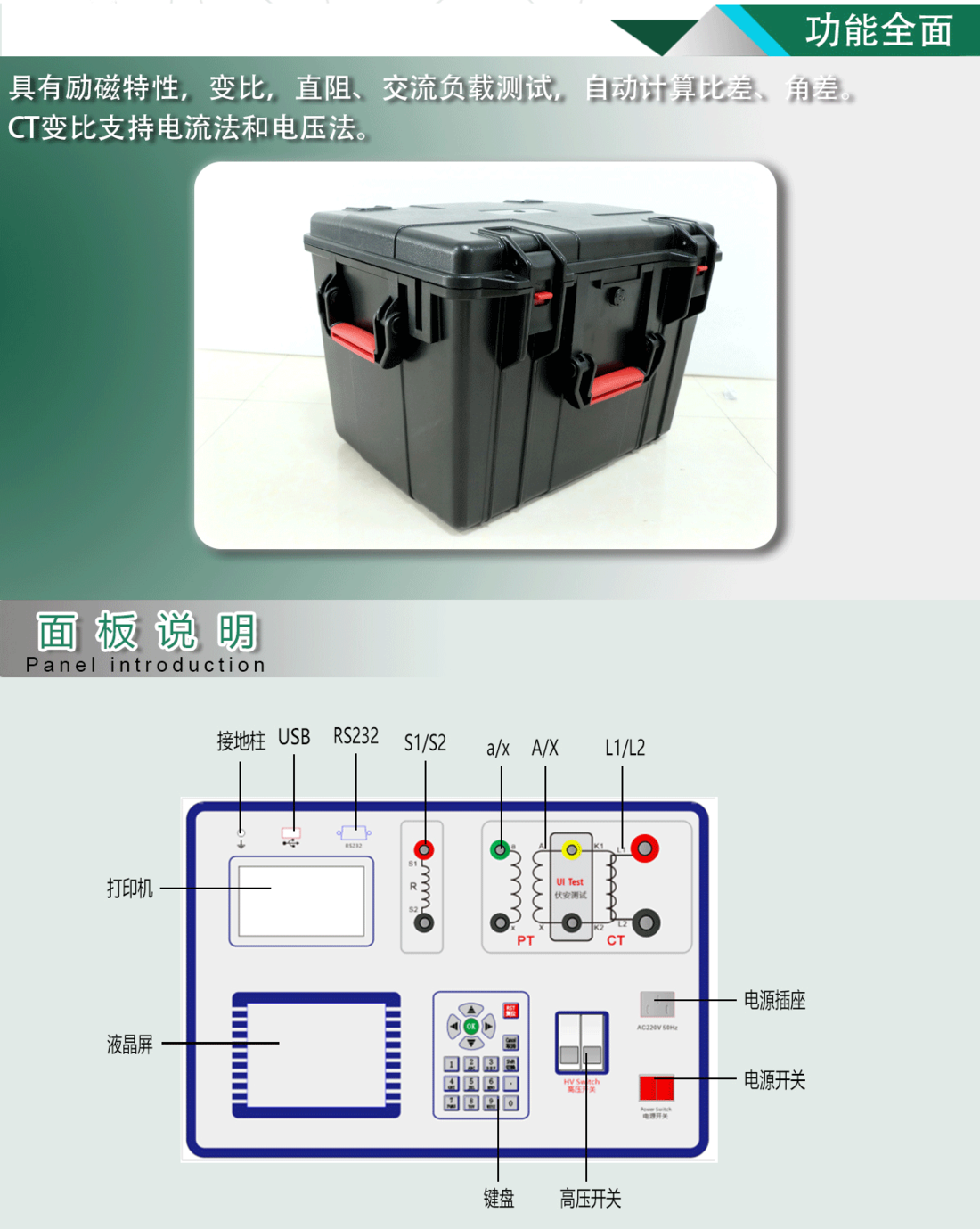

1.功能全面：不仅可测试CT/PT的直流电阻、励磁特性/伏安特性、变比、10% & 5%的误差曲线、角差、比差，还可以进行互感器二次负载测试、交流耐压测试、通流测试。

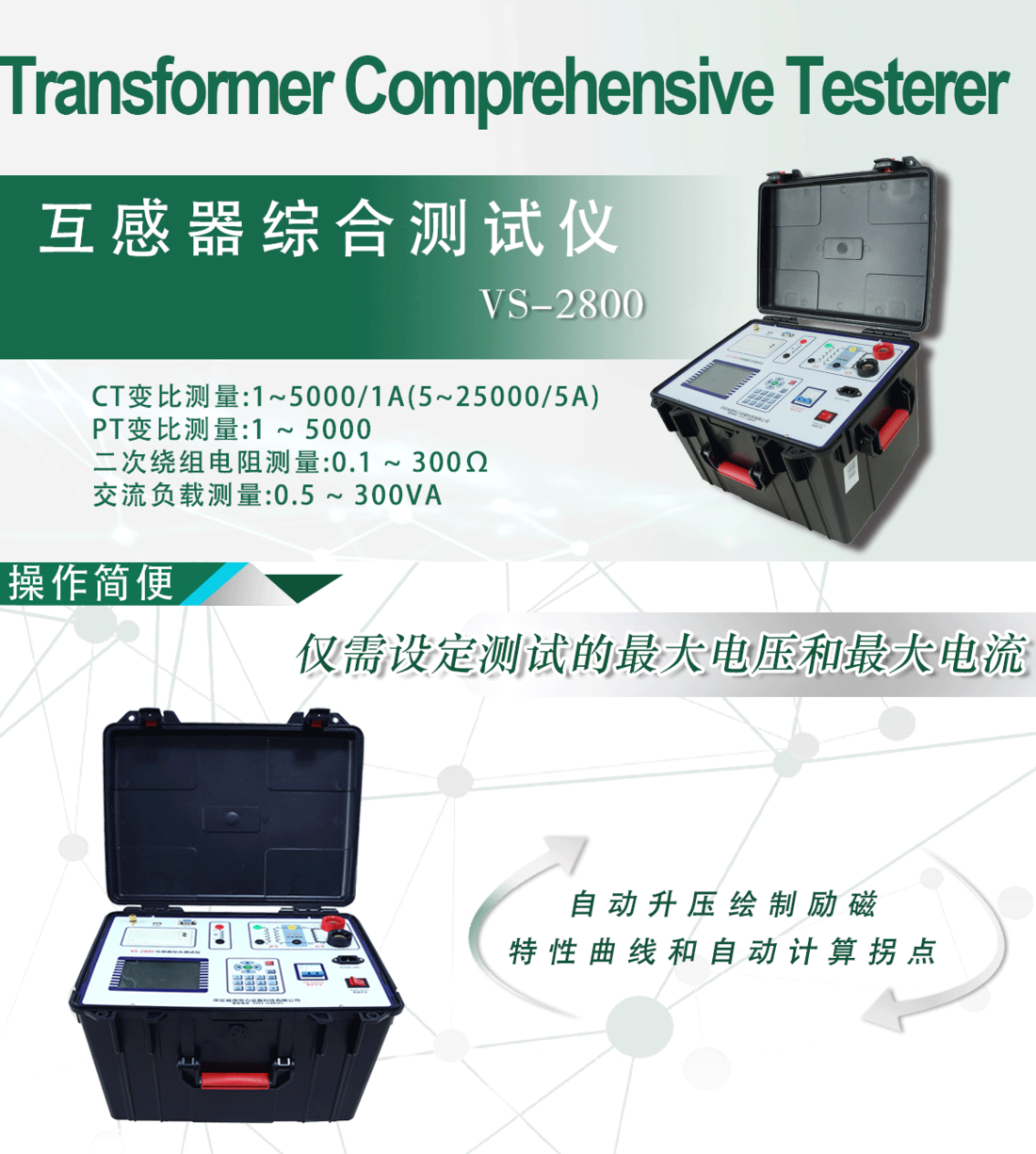

2.使用方便：仅需设定测试的大电压和大电流，装置将自动升压并能自动将励磁特性/伏安特性测试曲线描绘出来，自动计算拐点。
3.支持PT的空载损耗测量，在PT励磁特性测试的过程中，自动计算空载损耗、功率因数。
4.测试CT变比时，不仅支持传统电流法还支持电压法测试，因此可以满足套管CT和GIS内CT的测试。
5.220V单电源输入，避免了使用380V时的危险。
6.励磁特性/伏安特性试验时，单机输出电压0-2500V、电流0-20A，可以满足500kV、1A互感器励磁特性/伏安特性试验。

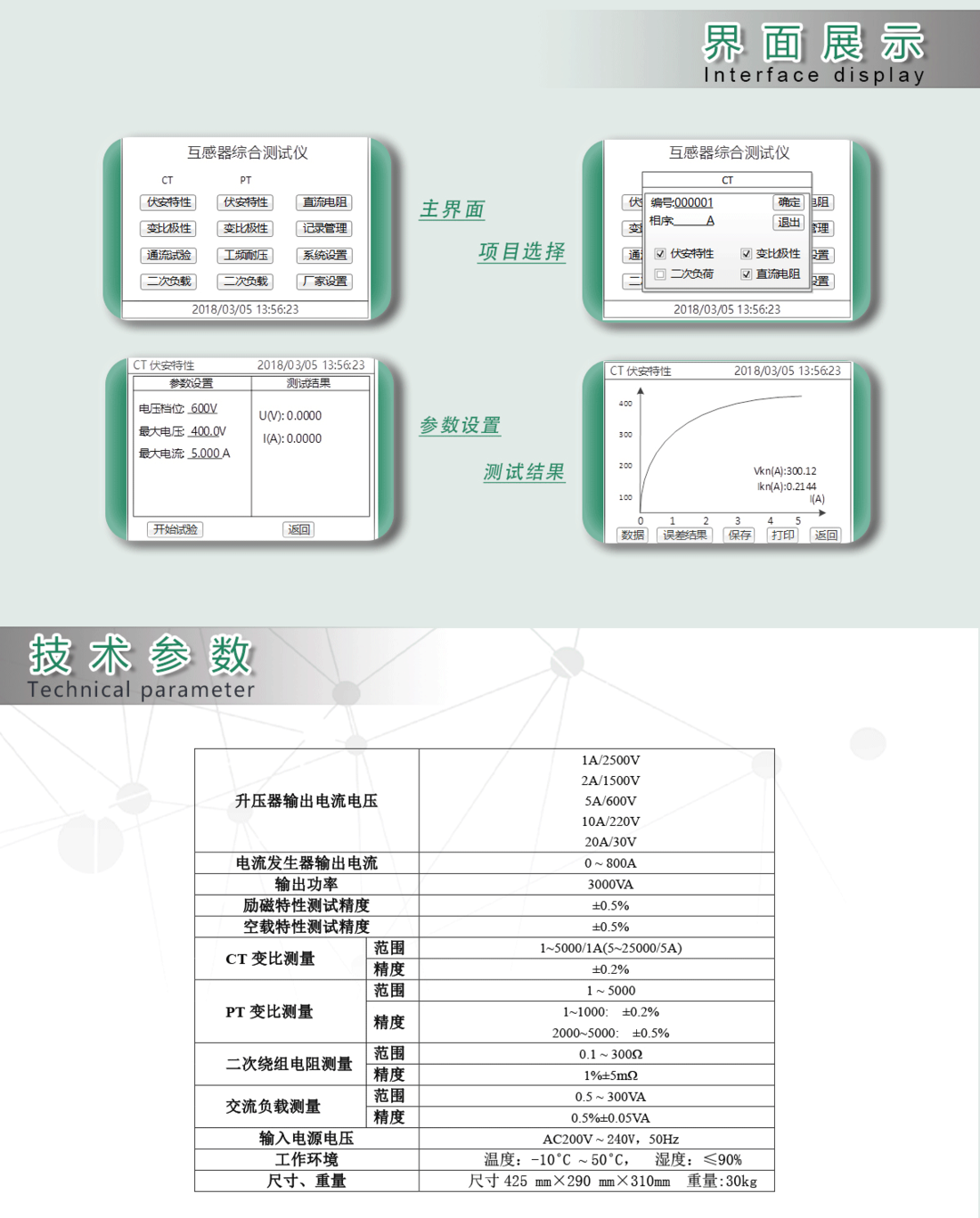

7.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。自带微型打印机，可方便打印测试数据。
8.采用数字键盘，方便数字输入。
9.带有大容量存储器，可存储3000组测试数据，掉电不丢失。
10.USB接口，支持U盘导出数据和U盘升级系统。后台分析软件可生成excel格式的报告。
11.RS232通信接口，可连接电脑进行试验，并提供通讯协议，用户可以根据协议开发字节的上位机软件。
技术参数
升压器输出电流电压 | 1A/2500V 2A/1500V 5A/600V 10A/220V 20A/30V | |
电流发生器输出电流 | 0 ~ 800A | |
输出功率 | 3000VA | |
励磁特性测试精度 | ±0.5% | |
空载特性测试精度 | ±0.5% | |
CT变比测量 | 范围 | 1~5000/1A(5~25000/5A) |
精度 | ±0.2% | |
PT变比测量 | 范围 | 1 ~ 5000 |
精度 | 1~1000: ±0.2% 2000~5000: ±0.5% | |
二次绕组电阻测量 | 范围 | 0.1 ~ 300Ω |
精度 | 1%±5mΩ | |
交流负载测量 | 范围 | 0.5 ~ 300VA |
精度 | 0.5%±0.05VA | |
输入电源电压 | AC200V ~ 240V，50Hz | |
工作环境 | 温度：-10οC ~ 50οC， 湿度：≤90% | |

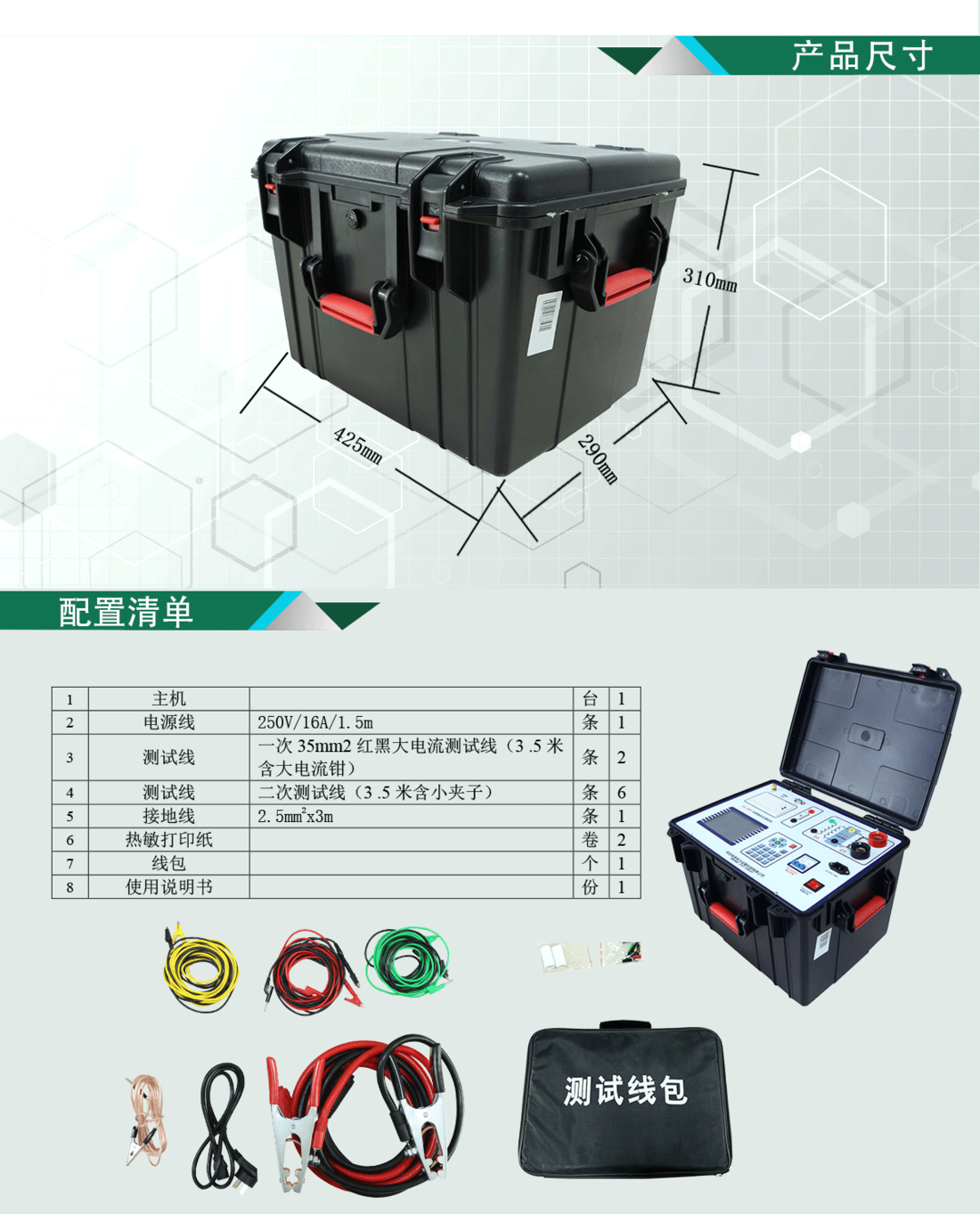

尺寸、重量 | 尺寸425 mm×290 mm×310mm 重量:30kg | |
