规格参数
功能特点

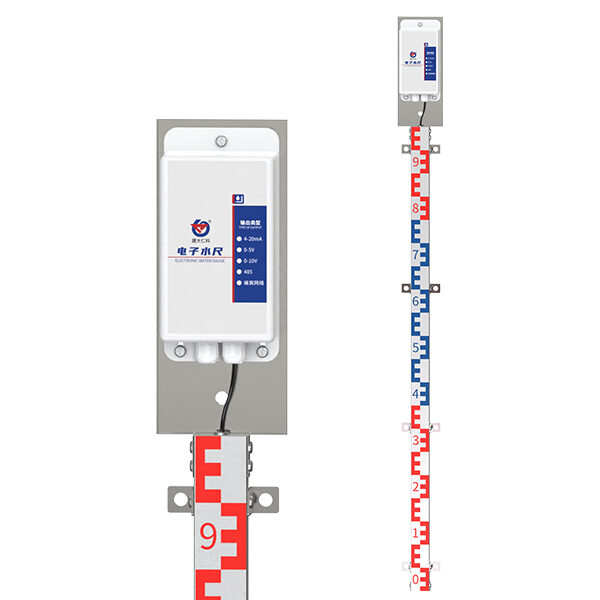

- 采用先进的生产工艺，采用铝合金作为防护外壳，防护性及抗干扰能力强。
- 采用高密封性材料，设备不受污泥、污染物、沉淀物等外界环境因素影响。
- 具有1路开关量信号输出，可任意关联报警事项输出或用于水位上下限控制。
- 采样精度与设备长度无关，不同长度的水尺测量精度保持不变。
- 可根据现场情况进行多种工作模式的修改。
- 可选太阳能供电（20W/6Ah、30W/20Ah两种可选）。
技术参数
| 直流供电（默认） | DC 10~30V | |
| 水位测量精度 | 1cm | |
| 分辨率 | 1cm | |
| 输出方式 | RS485（ModBus协议）、4~20mA、0~5V、0~10V、4G | |
| 参数设置 |
485：用提供的配置软件通过485接口进行配置 模拟量：请联系技术人员提前配置 4G：用提供的配置软件通过USB接口进行配置 |
|
| 主机最大功耗 |
RS485输出：0.8W 模拟量：1W 4G：1.2W |
|
| 单节水尺最大功耗 | 0.05W | |
| 量程 |
485、模拟量：50cm的整数倍 4G：550cm的整数倍 |
|
| 安装方式 | 壁挂式 | |
| 开孔间距 |
485、4G：63.6mm 模拟量：86.2mm |
|
| 打孔尺寸 | 10mm | |
| 防护等级 | 主机 | IP54 |
| 从机 | IP68 | |
产品选型
| RS- | 公司代号 | ||||
| DR- | 电子水尺设备 | ||||
| N01- | 485方式 | ||||
| I20- | 4-20mA方式 | ||||
| V05- | 0-5V方式 | ||||
| V10- | 0-10V方式 | ||||
| 4G- | 4G方式 | ||||
| 310- | 铝型材外壳（1cm精度） | ||||
| 6A | 太阳能供电（20W/6Ah） | ||||
| 20A | 太阳能供电（30W/20Ah） | ||||
| 空 | 电源供电 | ||||
