规格参数
功能特点
- 全不锈钢结构，防护等级IP65；
- 宽电压供电10~30V宽压供电；
- 反极性保护和瞬间过电流过电压保护，符合EMI防护要求；
- 压力过压保护、瞬间可耐1.5倍过压；
- 温度自动补偿，温飘自动修正；
- 485通信接口标准ModBus-RTU通信协议；
技术参数
| 压力测量范围 | -0.1~60MPa（可选） |
| 压力测量精度 | 0.2%FS，0.5%FS(默认) |
| 温度测量范围 | -40~80℃ |
| 温度测量精度 | ±0.5℃，@25℃ |
| 输出信号 | RS485 标准ModBus-RTU通信协议 |
| 产品功率 | 0.35W |
| 供电电源 | 10-30V DC |
| 过载能力 |
≤2倍量程（≤7MPa）， ≤1.5倍量程（≥7MPa） |
| 长期稳定性 | ±0.2%FS/年 |
| 压力零点温度误差 | ±0.75%FS，@35℃ |
| 压力满点温度误差 | ±0.75%FS，@35℃ |
| 变送器电路工作温度 | -40℃~+80℃，带液晶显示-20℃~+70℃ |
| 介质温度 | -20~75℃；-20~150℃（高温型） |
| 压力补偿温度 |
0~70℃（≤70kPa） -10~70℃（≥100kPa） |
| 测量介质 | 对不锈钢无腐蚀的气体、液体 |
| 防护等级 | IP67 |
产品选型
| 公司代号 | 设备类型 | 量程 | 输出接口 | 螺纹接口 | 出线方式 | 精度等级 | |
| RK | |||||||

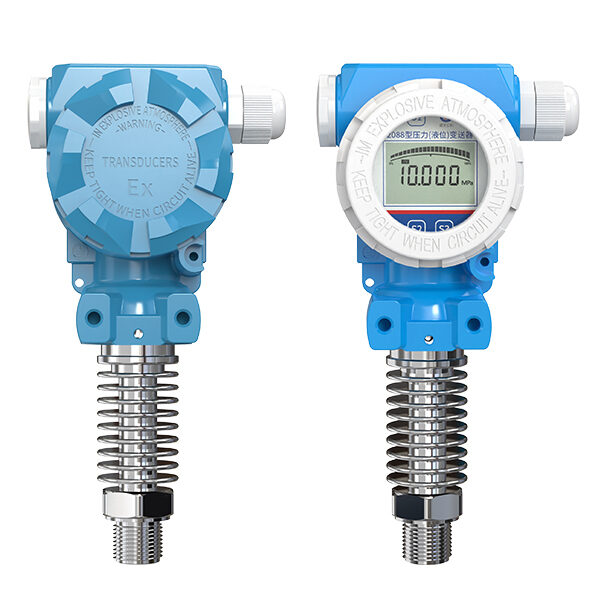

| PM420 | 通用2088高温型压力变送器 | ||||||
| PM422 | 通用2088高温型带液晶显示压力变送器 | ||||||
| 01~99 | 量程代号 | ||||||
| N01 | 485通信接口 | ||||||
| M20 | M20*1.5标准螺纹（默认） | ||||||
| M14 | M14*1.5标准螺纹 | ||||||
| K2 | G1/4（2分）管螺纹 | ||||||
| K3 | G3/8（3分）管螺纹 | ||||||
| K4 | G1/2（4分）管螺纹 | ||||||
| K6 | G3/4（6分）管螺纹 | ||||||
| JH：防水接头 | |||||||
| A05 | 0.5级精度 | ||||||
| A02 | 0.2级精度 | ||||||
| A01 | 0.1级精度 | ||||||
资料下载
- 通用2088压力变送器使用说明（485型）
- 485型设备资料包
- 产品选型手册
