规格参数
功能特点
- 内嵌高分辨率频率测量元件，适应范围广，三路振弦信号采集，支持市场上大多数振弦式锚索计；
- 支持内部直接将频率转换成对应物理量，减少后期数据处理；
- 温度测量同时兼容热敏电阻或DS18B20；
- 连接振弦式传感器后支持查看传感器频率线及热敏电阻内阻，数据异常时无需现场排查，后台即可进行故障排除；
- 激励电压限制可设，内置激励保护措施，防止激励电压过高损坏传感器；
- 10~30V 直流宽电压范围供电；
- 设备防尘、防水；
- 提供多款数据监测软件，可供用户后台查看实时数据及历史变化曲线；
- 输出信号类型分为RS485，最远可通信 2000 米，支持二次开发。
技术参数
| 直流供电（默认） | DC10-30V |
| 最大功耗 | ≤1.2W |
| 工作温湿度 | -40℃~80℃，0~80%RH（非结露） |
| 测频范围 | 400-7000Hz |
| 激励电压 | 30-220V |
| 频率误差 | ±0.05Hz（@800Hz，52%RH，21.2℃） |
| 频率分辨率 | 0.01Hz |
| 数据更新间隔 | 默认300秒，采集间隔可设置 |
| 热敏电阻采集范围 | 1-10KΩ |
| 温度分辨率 | 0.1℃ |
| 默认线缆长度 | 60cm，线缆长度可按要求定制 |
| 外形尺寸 | 152*91*55mm |
| 输出信号 | RS485(Modbus协议) |
| 防护等级 | IP65 |
产品选型
| RS- | 公司代号 | ||||

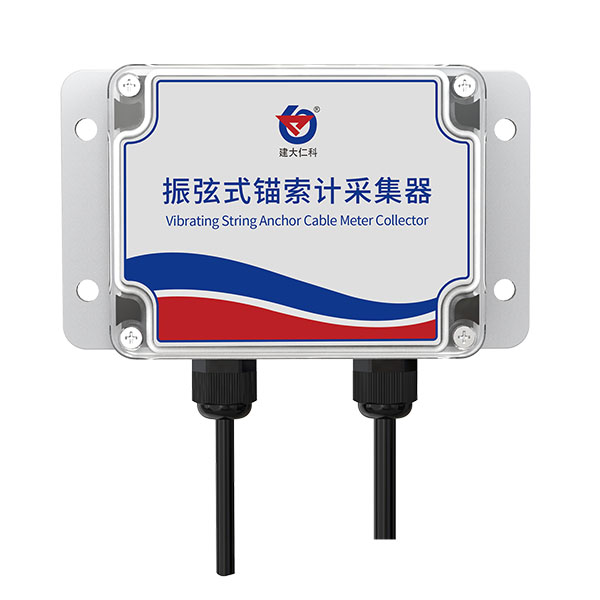

| ZXMSCJ- | 振弦式锚索计采集器 | ||||
| DY- | 电源供电 | ||||
| N01- | 485输出 | ||||
| 1 | 1代壳体外观 | ||||
资料下载
- 振弦式锚索计采集器（485型）使用说明书
- 485型设备资料包
- 产品选型手册
