规格参数
功能特点
- 通过测量土壤的介电常数，能直接稳定地反映各种土壤的真实水分含量。
- 可测量土壤水分的体积百分比，是符合目前国际标准的土壤水分测量方法。
- 电极采用特殊处理的合金材料，可承受较强的外力冲击，不易损坏。
- 精度高，响应快，互换性好，探针插入式设计保证测量精确，性能可靠。
- 也可用于水肥一体溶液、以及其他营养液与基质的电导率。
技术参数
| 直流供电（默认） |
DC 4.5-30V（常规款） DC 3.6-30V（低功耗款） |
||
| 功耗 | 常规款 | 0.5W（24V DC供电） | |
| 低功耗款 | 休眠功耗 | 31μA | |
| 工作功耗 | 20mA | ||
| 平均功耗 | 127μA | ||
| 工作温度 | -20℃~+60℃ | ||
| 内核芯片耐温 | 85℃ | ||
| 电导率参数 | 量程 | 0-20000μS/cm | |
| 分辨率 | 1μS/cm | ||
| 精度 |
0-10000μS/cm范围内为±3%FS；10000-20000μS/cm范围内为±5%FS （棕壤，60%RH,25℃） |
||
| 土壤水分参数 | 量程 | 0-100% | |
| 分辨率 | 0.1% | ||
| 精度 |
0-50%内±2%，@（棕壤，30%,25℃） 50-100%内±3%，@（棕壤，60%,25℃） |
||
| 土壤温度参数 | 量程 | -40~80℃ | |
| 分辨率 | 分辨率：0.1℃ | ||
| 精度 | ±0.5℃（25℃） | ||
| 土壤PH参数 | 量程 | 3~9PH | |
| 分辨率 | 0.1 | ||
| 响应时间 |
≤1s（常规款） ≤5s（低功耗款） |
||
| 稳定时间 | ≤5min | ||
| 防护等级 | IP68 | ||
| 探针材料 | 防腐特制电极 | ||
| 密封材料 | 黑色阻燃环氧树脂 | ||
| 默认线缆长度 | 2m，线缆长度可按要求定制 | ||
| 外形尺寸 | 45*15*127mm | ||
| 输出信号 | RS485(ModBus协议) | ||
产品选型
| RS- | 公司代号 | |||
| ECTHPH- | 电导率温度水分PH值四合一变送器 | |||
| N01- | RS485（ModBus-RTU协议） | |||
| TR-1 | 土壤检测外壳 | |||
| TR-1L | 低功耗款土壤 | |||
资料下载

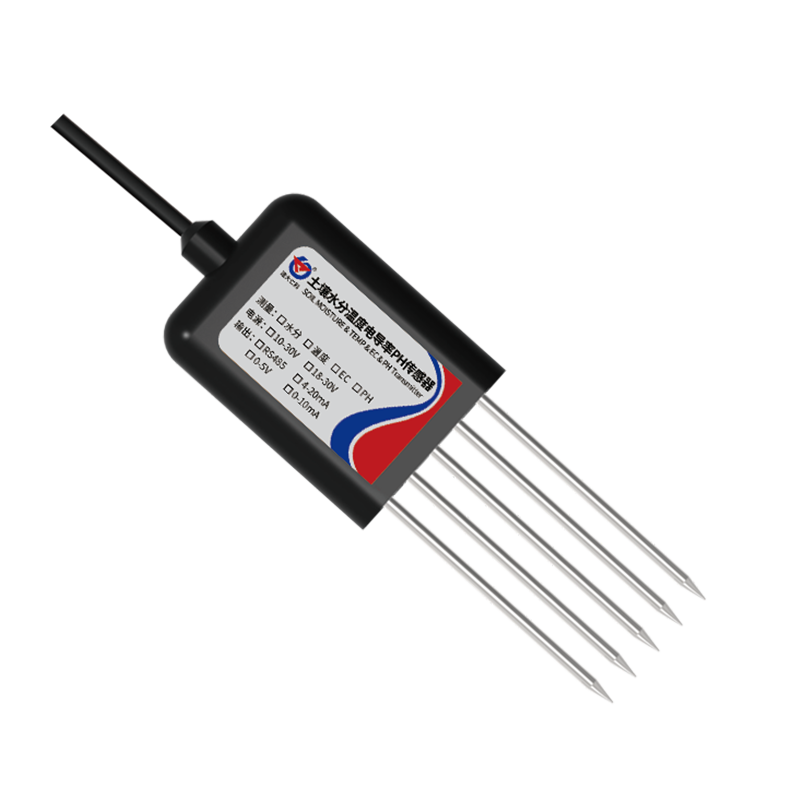

- 五插针土壤变送器RS-ECTHPH-N01-TR-1使用说明书
