规格参数
功能特点
- 采用热电感应元件，测量精确度高。
- 透光率高达95%透明双层玻璃罩，感光度良好，表面特殊处理，防止灰尘吸附
- 光谱范围达到0.3~3μm
- 响应时间短、误差小且具有温度补偿，量程内测量更精准
- 产品防护等级高，可长时间连续在户外使用
技术参数
| 供电范围 | 10V～30V DC |
| 输出方式 | 485（标准ModBus-RTU协议） |
| 功耗 | 0.2W |
| 变送器元件耐温及湿度 | -40℃~+80℃，0%RH~95%RH （非结露） |
| 灵敏度 | 7～14 μV·W-1·m2 |
| 内阻 | 200-400Ω |
| 响应时间（95%） | ≤30s |
| 非线性误差 | ≤±3% |
| 方向性相应误差 | ≤±30W/m² |
| 温度响应误差 | ≤±3%（-30℃～+50℃） |
| 光谱范围 | 0.3~3μm |
| 测量范围 | 0-2000W/m² |
| 分辨率 | 1W/m² |
| 精度 | ±3% |
| 年稳定性 | ≤±3% |
| 余弦响应误差 | ≤±5% |
| 倾斜响应误差 | ≤2% |
| 零点漂移 | ≤6 W/m² |
| 纬度刻度范围 | 0~55° |
| 赤纬度范围 | ±25°（北纬为正） |
| 环带直径 | Φ400 |
产品选型
| RS- | 公司代号 | |||

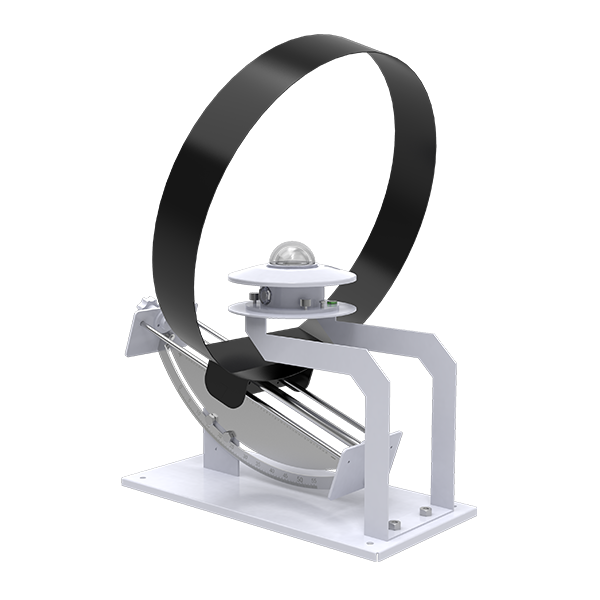

| JTBQ- | 散射辐射变送器 | |||
| N01- | 485输出（标准ModBus-RTU） | |||
| AL | 铝合金外壳 | |||
