产品特色
- 专业自动化测试系统，用于测试EV车载充电器与DC-DC转换器
- 支持GB/T 40432及GB/T 24347相关标准，轻松实现电气与通信相关测试
- 客制化治具与连接面板，可轻松快速进行被测物与设备间的连接、换件
- 高度整合与开放式的架构，可以依照需求调整测试系统与范畴
- 完整的报告输出能力
- 搭配MES进行产线EOL测试与数据上传
- 支持多组被测物同时测试的系统规划
➥ 可程控双向直流电源供应器 Model 62000D Series
➥ 回收式电网模拟电源 Model 61809/61812/61815
产品介绍
车载充电器自动化测试系统
车载充电器主要负责将充电桩的交流电，转换成直流电对动力电池充电，常见的功率规格为3.3kW、6.6kW、11kW、22kW，并且未来将有更大量的双向车载充电器透过V2X的模式被应用在EV上。致茂电子提供了符合GB/T 40432等相关标准测项，协助用户全面针对被测物各种应用模式进行验证。

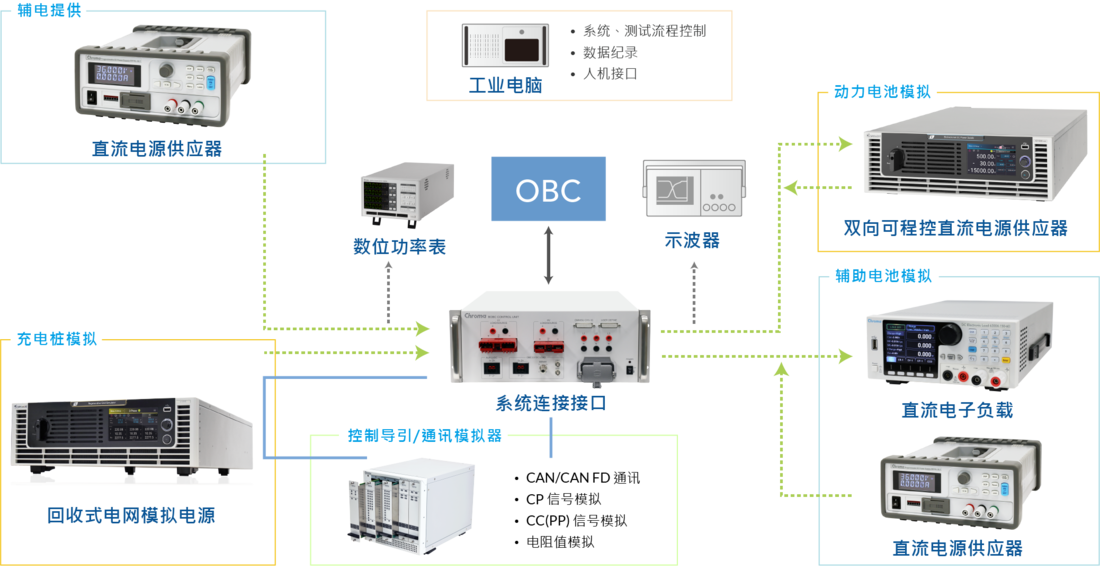

单向车载充电器测试架构

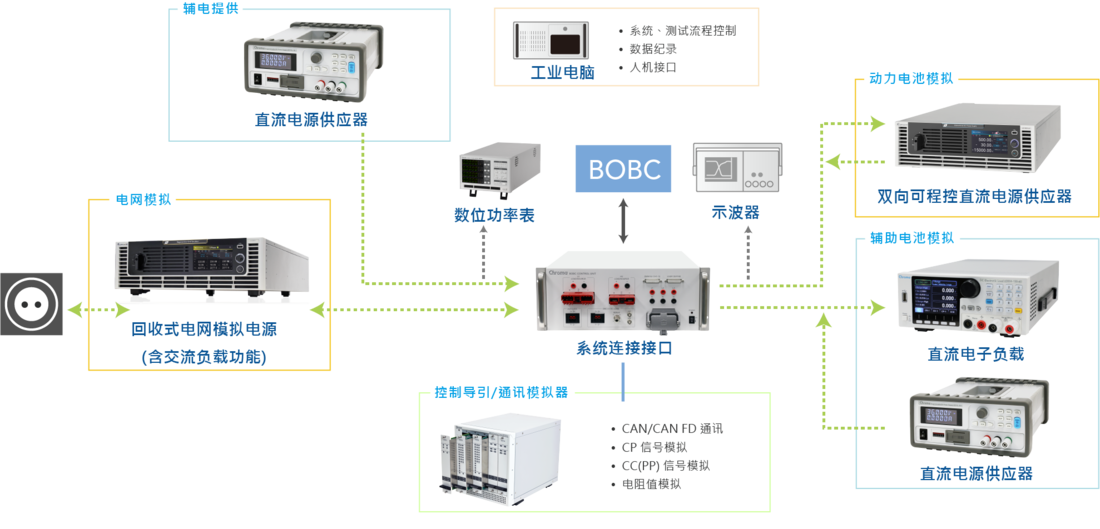

双向车载充电器测试架构
标准测试项目
充电模式
- CAN Communication Test (CAN基本通讯功能试验)
- Input/Output Test (输入输出试验)
- Phase Angle Deviation Test (交流电压相位偏差试验)
- Inrush Current Test (冲击电流试验)
- Output Accuracy Test (电压/电流误差试验)
- Ripple & Noise Test (纹波因数试验)
- Overshoot Test (启动输出过冲试验)
- Load Dump Test (输出抛载试验)
- Line Regulation Test (输入效应试验)
- Load Regulation Test (负载效应试验)
- Fin Ramp Shut Down Test (输入频率极限试验)
- Fin Ramp Start Up Test (开机频率极限试验)
- Vin Ramp Shut Down Test (输入电压极限试验)
- Vin Ramp Start Up Test (开机输入电压极限试验)
- OVP/UVP/OPP Test (过压/欠压/过载保护试验)
- Phase Failure Protection Test (缺相保护试验)
- Open/Short Circuit Test (CC/CP 断路/接地试验)
- PWM Interruption Test (PWM 中断试验)
放电模式
- Voltage Accuracy Test (输出电压精度试验)
- Frequency Accuracy Test (输出频率精度试验)
- Dynamic Load Response Test (负载动态响应试验)
- Voltage Distortion Test (电压波形畸变率试验)
- DC Component Test (输出直流分量试验)
- Discharging Efficiency Test (逆变效率试验)
- Static Power Test (空载损耗试验)
- Overload Capacity Test (逆变输出过载能力试验)
- OVP/UVP/OCP Test (过压/欠压/过流保护试验)

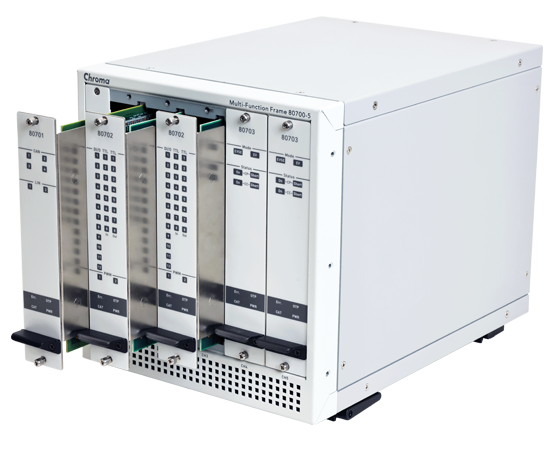

多功能测试平台 (Chroma 80700)
Chroma 80701
- 4组CAN/CAN FD独立通道
- 2组LIN Bus独立通道
- 可输出多组触发讯号
- 支持Live counters、CRC、UDS功能
Chroma 80702
- 12组DI/DO通道
- 2组PWM输出通道
- TTL输入/输出通道各8组
- 支持DI/DO触发连动功能
Chroma 80703
- EV/EVSE双模式切换
- CP PWM讯号的调整及量测功能
- 支持CP、CC讯号断路及接地模拟功能
- 支持CP、CC回路电阻值可程控调整

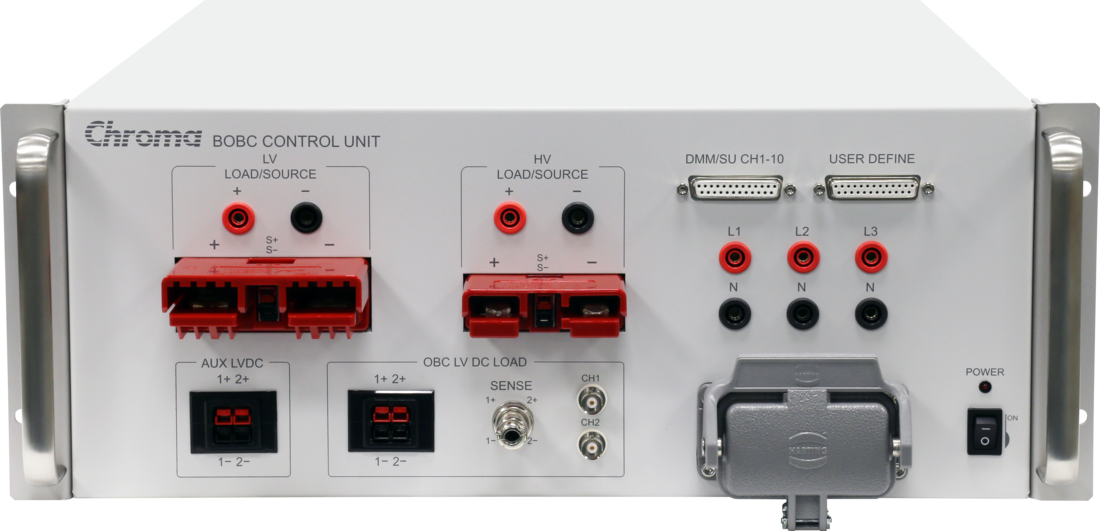

车载充电器/DC-DC转换器切换治具
- 整合测试设备接口，方便用户快速切换被测物
- 支持单/双向车载充电器使用
- 提供交流单/三相电、直流高/低压及辅电接口
- 直流高压接口 600V/1200V 可选
- 提供DMM讯号量测接口
- 支持温度模拟功能

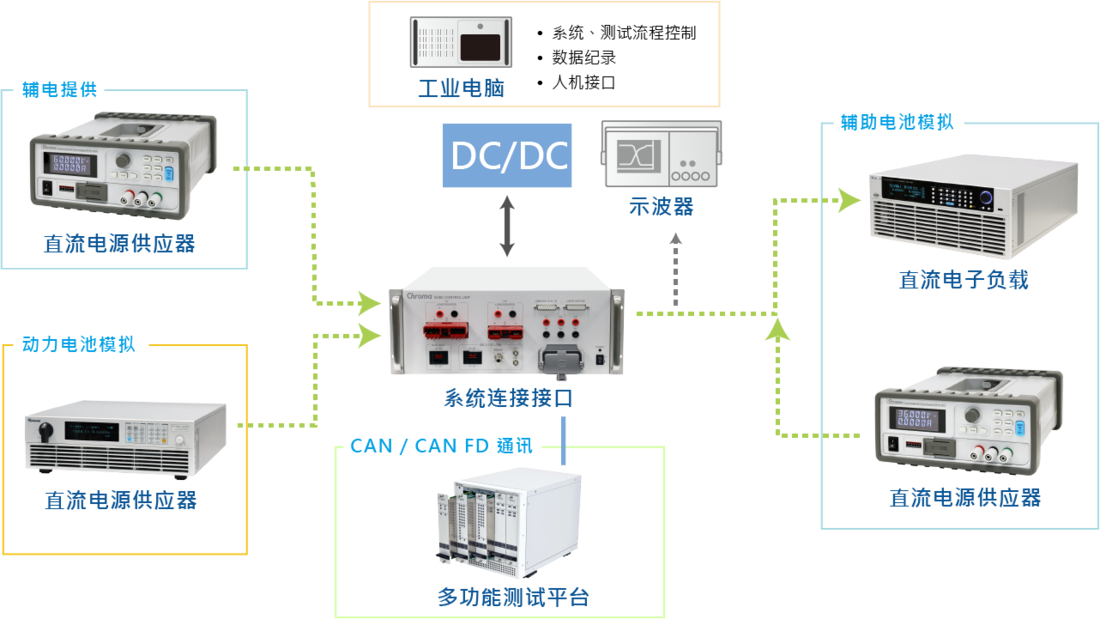

DC-DC转换器自动化测试系统
EV中至少会有一个DC-DC转换器，主要功能是将动力电池的电力转换成辅电输出供系统使用。 Chroma提供自动测试解决方案，符合GB/T 24347相关规范，并可依照用户需求提供相关客制化测试。
标准测试项目
- CAN Communication Test (CAN基本通讯功能试验)
- Efficiency-weighted Test (效率试验)
- Rated Power Test (额定功率试验)
- Output Voltage Accuracy Test (电压控制误差试验)
- Output Current Accuracy Test (电流控制误差试验)
- Overshoot & Recovery Time Test (超调量和恢复时间试验)
- Ripple & Noise Test (纹波因数试验)
- Line Regulation Test (输入效应试验)
- Load Regulation Test (负载效应试验)
- Total Regulation Test (总效应测试)
- Vin Ramp Shut Down Test (输入电压极限试验)
- Vin Ramp Start Up Test (开机输入电压极限试验)
- Output Response Time Test (输出响应时间试验)
- OVP/UVP/OCP Test (过压/欠压/过电流保护试验)
型号规格
| 型号 | 规格说明 |
|---|---|

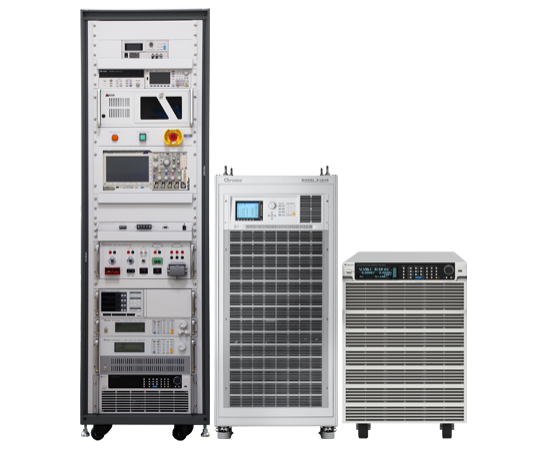

| 8000 | 电动车车载充电器/DC-DC转换器自动测试系统 |
| 61809/61812/61815 | 回收式电网模拟电源 |
| 62000D Series | 双向可程控直流电源供应器 |
| B618007 | 回收式交流负载功能 (选配) |
