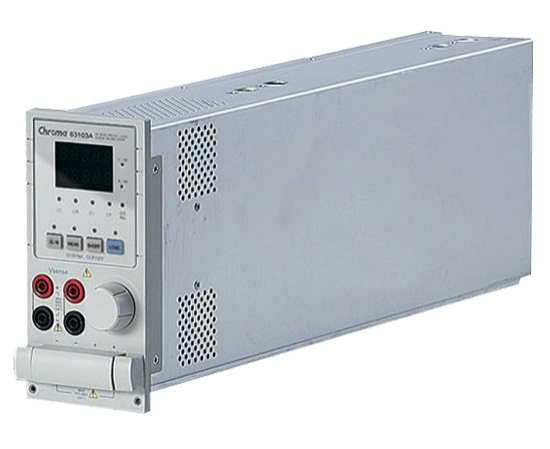

LED 仿真负载 Model 63110A/63113A/63115A

产品特色

• 独特的LED模式，可供LED Driver测试
• 可编程的LED操作点阻抗(Rd)
• 可编程的内部阻抗(Rr)，可应用于模拟LED的涟波电流
• 快速响应，可供PWM调光测试（适用63110A）

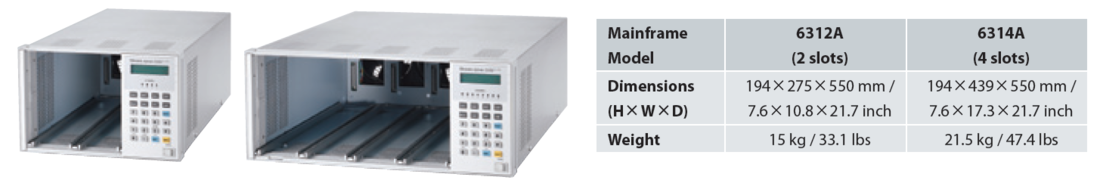

• 一机框最多可达8个通道
• 二段式16位高精密电压/电流量测线路
• 保护功能：过电压、过电流、过功率、过温度保护

产品介绍

LED Driver为电流源，因此有一可输出的电压范围及一固定的输出电流。在LED Driver的测试上，一般常使用的方式有下列几种：

• 使用真实电阻当负载。
• 使用传统电子负载操作于定电阻(CR)模式或定电压(CV)模式。
• 使用真实LED串联当负载。

但是这些测试方式都有其缺点，无法完全适合LED Driver的测试需求。

致茂6310A系列电子负载中的63110A/63113A新创了一个新的操作模式 - LED模式，来仿真LED。用户仅需透过设定LED电源的输出电压、电流及LED的操作点动态电阻，即可仿真LED的拉载特性。还可设定LED的操作点阻抗及高频阻抗，让拉载电流及高频连波与更趋近于真实LED。对于PWM调光测试，63110A的全新设计中，亦增加了带宽，让用户亦可透过电子负载完成动态调光测试。

图2是以LED为负载所拉载的电流波形(蓝色)；图3为63110A LED模式的拉载电流波形(蓝色) ；由图2与图3可观察到两者于LED电源于开机时的拉载电压电流波形非常相似。图4为测LED为负载在调光时的电流波形。图5为63110A为负载在调光时的电流波形。

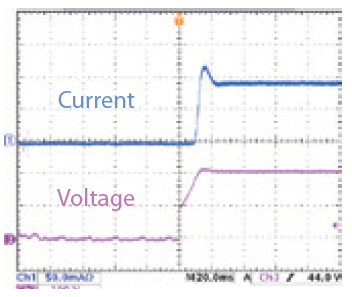

▲ (图2) 以LED为负载

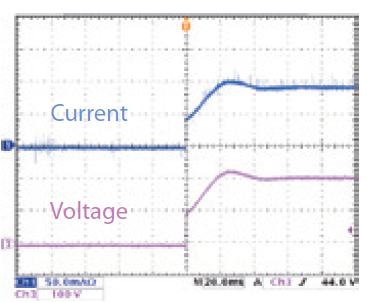

▲ (图3) 为63110A的LED模式为负载

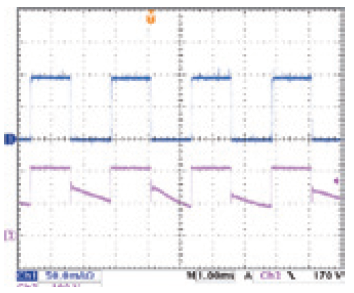

▲ (图3) 以LED为负载

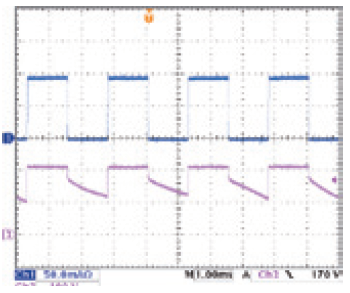

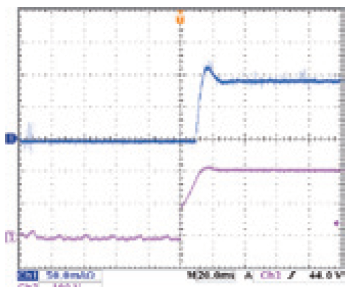

▲ (图4) 以63110A为负载

LED电源的输出涟波电流可以透过调整63110A内部电阻 (Rr) 来模拟。传统电子负载无法仿真LED电源的输出涟波电流，如图6所示。图7为LED当负载时的涟波电流。图8为63110A当负载时的涟波电流。图9与图10分别使用真实电阻与电子负载时的开机波型。

▲ (图6) 传统电子负载测试下的涟波电流

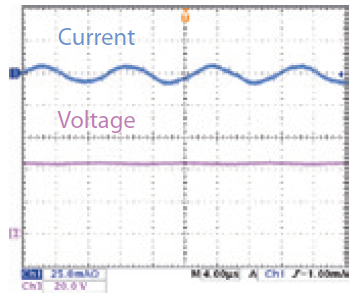

▲ (图7) 以LED为负载测试下的涟波电流

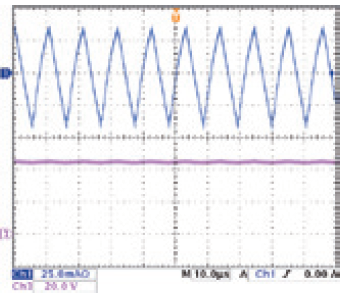

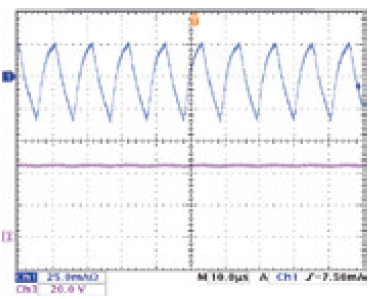

▲ (图8) 以63110A为负载测试下的涟波电流

▲ (图9) 以真实电阻为负载

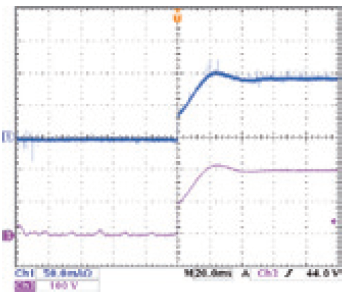

图10的电流与LED为负载（如图2）的电流波形有相当大差异，且电流及电压都有过冲的情况发生，易导致LED电源在开机时发生过电压或过电流保护，如图11所示。因此不管是真实电阻或是电子负载的定电阻模式，都比较无法仿真真实的情况。图12代表不同颗数的LED模拟；图13表示不同特性的LED模拟。

▲ (图10) 以定电阻模式为负载

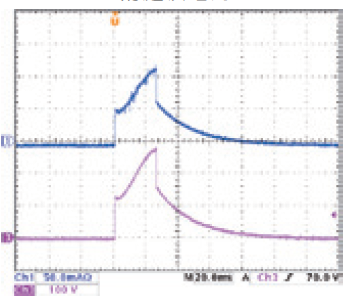

▲ (图11) 以真实电阻为负载 (LED power driver无法开机)

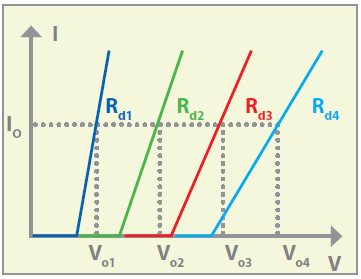

▲ (图12) 不同颗数LED模拟

▲ (图13) 不同特性LED模拟
