规格参数
产品简介
XL-808数字化电能表校验仪产品，依据《GB/T 37006-2018 数字化电能表检验装置》等规范设计，可对数字化电能表进行实验室或现场校验。
功能特点
- 双检定模式：支持模拟量实时采样的虚负荷检定模式或数字拟合方式的虚拟检定模式，对数字化电能表进行实验室检定；支持实负荷模式对数字化电能表在智能变电站现场进行在线检定。
- 试验项目全：支持基本电能误差、电能表脉冲常数试验、日计时误差试验、电压影响试验、频率影响试验、谐波影响试验、相序影响试验、电压不对称影响试验、起动试验、潜动试验等试验项目。
- 规约测试：可灵活配置ASDU单元数、采样点数、SVID、APPID、MAC地址、通道号等通信参数；支持数字化电能表的事件记录、采样值规约一致性、通道异常、采样率影响量网络异常等协议测试。
- IR46波形支持：虚拟检定模式下，支持输出第5次谐波、方顶波、尖顶波、间谐波脉冲串触发波、奇次谐波、正弦半波等各种试验波形。
- 事件模拟：支持通信故障仿真测试，如帧丢失、通信延迟、通道异常等，全面考核数字化电能表的通信功能和容错能力。
- SCL文件解析：支持SCL配置文件解析功能，可直接根据所选MU配置对应的SVID、APPID、采样点数、ASDU个数、通道配置等信息。
- 可溯源模拟系统：具备模拟量输入模块的型号还可使用标准电能表(如COM3000)实现精度校验及量值传递。
技术指标
| 模拟量测量精度 | |
| 电压测量 | 20-120V 0.05%RD |
| 电流测量 | 50mA ~10A 0.05%RD |
| 功率测量 | 50mA ~10A PF=1 0.05%RD |
| 50mA ~10A 0.1%RD PF>0.5L | |
| 频率测量 | 45Hz~65Hz 准确度<0.01Hz |
| 电能脉冲 | |
| 校验圈数设置范围 | 1.0～100.0（可输入带小数点的数） |
| 最高接收脉冲频率 | 1kHz |
| 脉冲常数可设范围 | 3600～ 2000000 r/kwh |
| 其它 | |
| 通信协议类型 | IEC61850(-9-2、-9-2LE) |
| 供电电源电压 | AC 220V±10% （50±2）Hz |
| 工作环境 | 5 ℃ ~ 40 ℃，20%R.H~85% R.H， |
设备选型
|
|

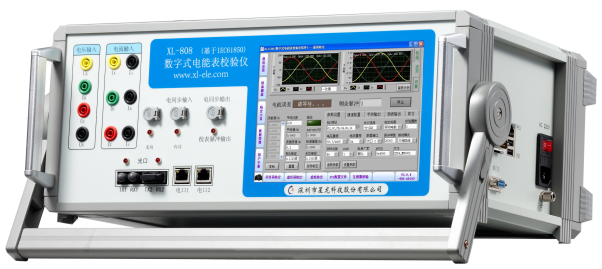

XL-808 数字化电能表校验仪 |
| 准确度：0.05S级（有功0.05%RD，无功0.2%RD） | |
| 具备三相电压电流输入采样可溯源到模拟量系统；采用工控机带触摸屏操作实用性强。 | |
|
|

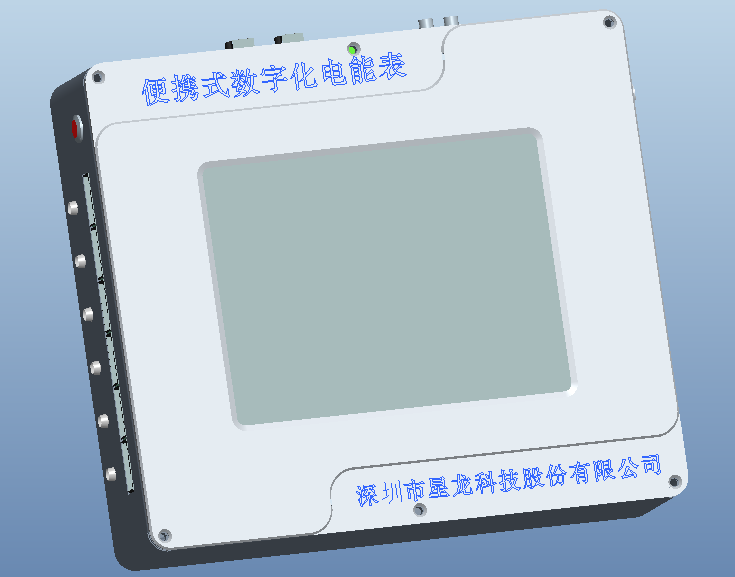

XL-808S 便携式数字化电能表校验仪 |
| 准确度: 0.02S级（有功0.02%RD，无功0.05%RD） | |
| 采用便携手持式设计，数字量检定方式；采用WIFI无线热点及平板操作；内置电池续航时间>3小时。 | |
|
|

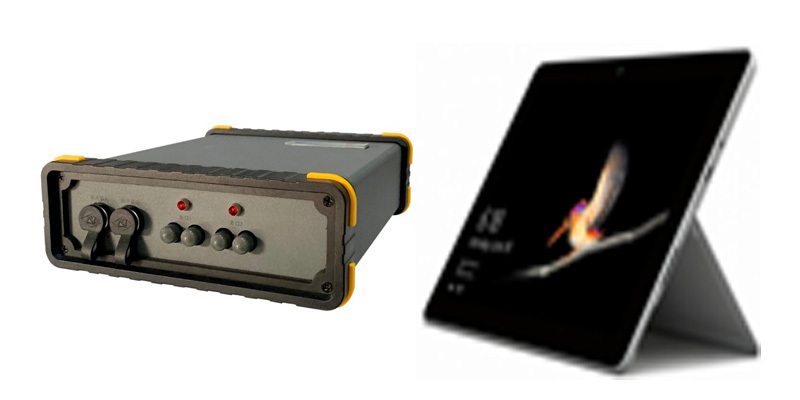

XL-808P 便携式数字化电能表校验仪 |
| 准确度: 0.02S级（有功0.02%RD，无功0.05%RD） | |
| 采用便携式设计，数字量检定方式；采用工控机带触摸屏操作；扩展6路组网口可输出多组SMV报文；内置电池续航时间>3小时。 | |
|
|

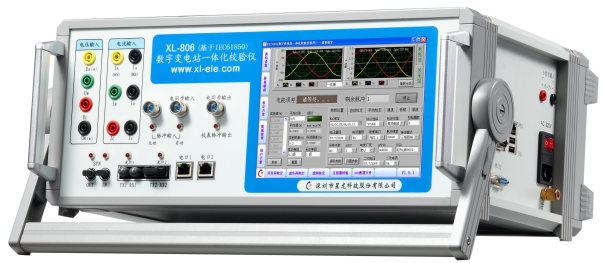

XL-806数字化变电站一体化校验仪 |
| 准确度：0.05S级（有功0.05%RD，无功0.2%RD） | |
| 集数字化电能表校验功能、电子式互感器校验功能、模拟量输入合并单元校验功能于一体。 |
