XL901A计及动态特征直流标准电能表系列

产品简介

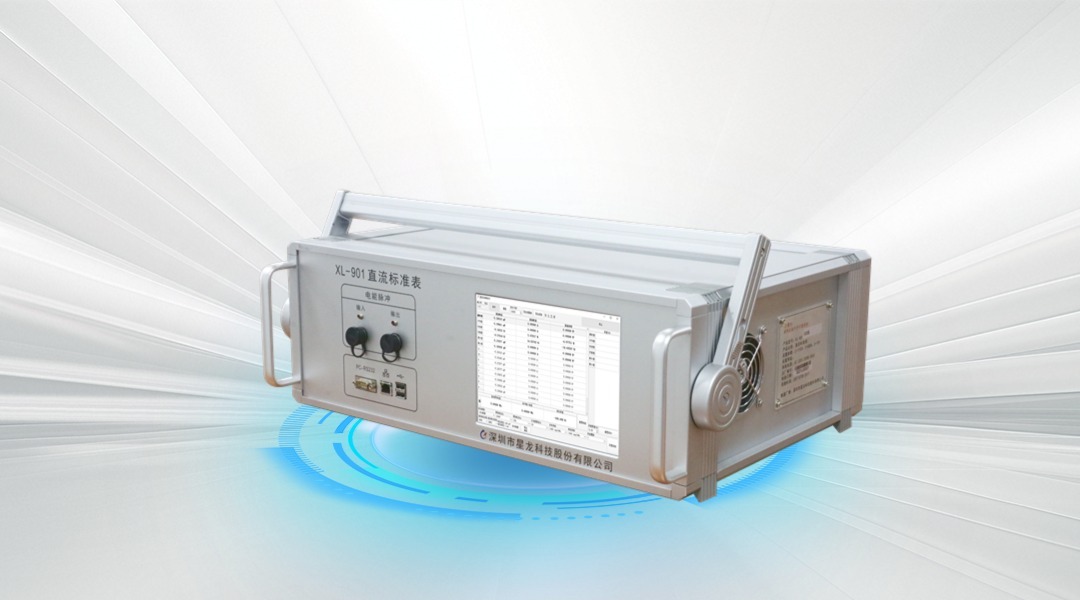

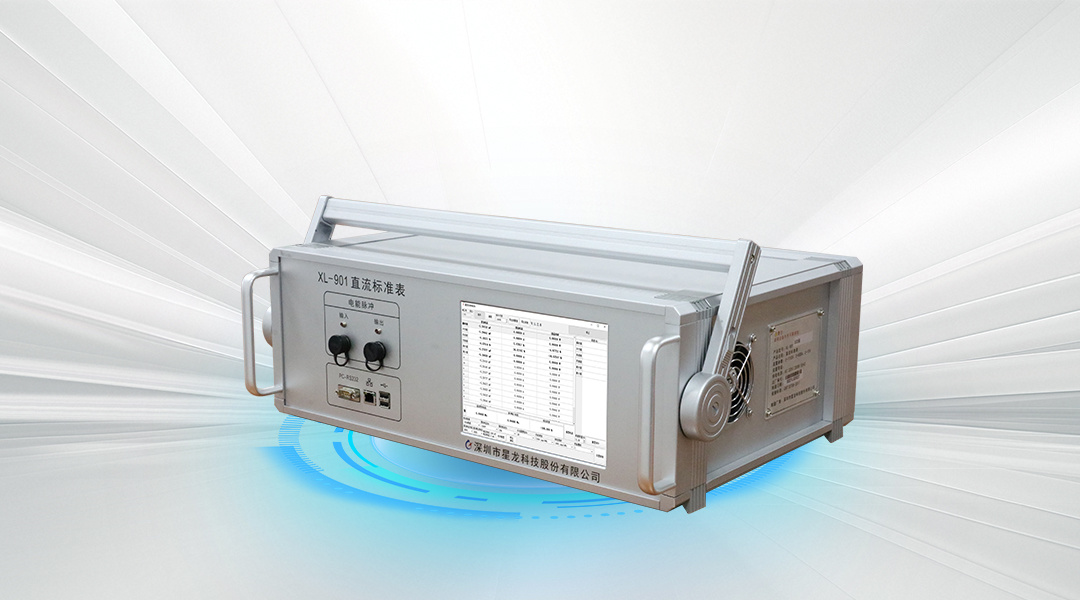

XL901A计及动态特征直流标准电能表，依据《JJG-842-2017电子式直流表检定规程》、《JJGXXXX-20XX 直流标准电能》（报审稿）设计，针对直流中动态特征纹波计量的需求，在现有直流标准电能表无法计量动态特征纹波的基础上研发XL901A计及动态特征直流标准表，可计量动态特征直流中直流分量、纹波分量、直流分量与纹波分量总加的功率、电能，可作为标准电压表、标准电流表、小信号电压标准表，直接或间接式标准功率表、标准电能表，满足直流电压、电流、小信号电压的幅值、功率、电能测量，准确度等级0.05/0.02/0.01级，可作为直流标准设备，用于直流计量、校准，适用于区域级计量中心、国家计量中心、科研机构等。

功能特点

• 高测量准确度：功率、电能测量准确度等级0.05/0.02/0.01级，电压、电流测量准确度等级0.02/0.01/0.005级，可用于直流计量、校准。
• 宽测量范围：测量范围10mV-1200V，100uA-600A，100uV-12V，满足直流电能表、直流分流器检定装置、直流检定装置等直流及动态特征直流计量装置的检测、校准。
• 电流自动档位切换，集成度高：100uA-120A采用一对输入接线端子，全量程自动挡位切换，100A-600A的大电流测量采用另一组接线端子，安全可靠，无需再购置大电流传感器，集成度高。
• 直流及动态特征直流计量：采用纹波精准跟踪分离算法，可计量动态特征直流中直流分量、纹波分量、直流分量与纹波分量总加的功率、电能。
• 电压、电流同步采样：直流电压、直流电流（包括直、间接式电流）之间采用同步采样技术，在同步时钟的控制下，采样同一时刻的电压、电流值计算功率电能，消除由于直流电压、电流的采样时刻不同步引入的计量误差。
• 温度漂移补偿功能：内置温度测量电路，实时监测整机温度，根据测量温度值，补偿设备测量的温漂。
• 电量累计误差比较法：标准表的电能检定除了支持标准表法外，还支持电量累计误差的比较法，方便充电桩校验仪的检定、溯源及校准。
• 电流端口输入阻抗低：全量程范围电流输入端口电压＜0.65V，输入阻抗，100A量程＜3mΩ，600A量程＜0.25mΩ。
• 安全可靠，使用灵活：电压、电流（包括直、间接式电流）完全电气隔离，无论被测电压、电流是否隔离，或者电压、电流间共高端或者低端，都能实现准确测量。
• 测量值统计分析：能够统计幅值、功率的最高值、最小值、变差值、标准方差，可帮助分析短期稳定度和变化趋势。
• 人机交互：配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。

技术指标

电压、电流交流测量准确度：0.2级。

功率/电能测量

功率测量范围：电压测量范围和电流测量范围的组合；

测量不确定度：电压测量不确定度+电流测量不确定度；

纹波对直流误差偏移影响：功率因数1.0时，极限±（0.002%RD+0.0005%RG）且不超过允许误差限

输出脉冲：脉冲频率<10KHz，TTL电平（5V），负载能力≤5mA；

输入脉冲：脉冲频率<5KHz（0.05级）【10KHz（0.02/0.01级））】，TTL电平（5V），负载能力<1mA。

选型指南
