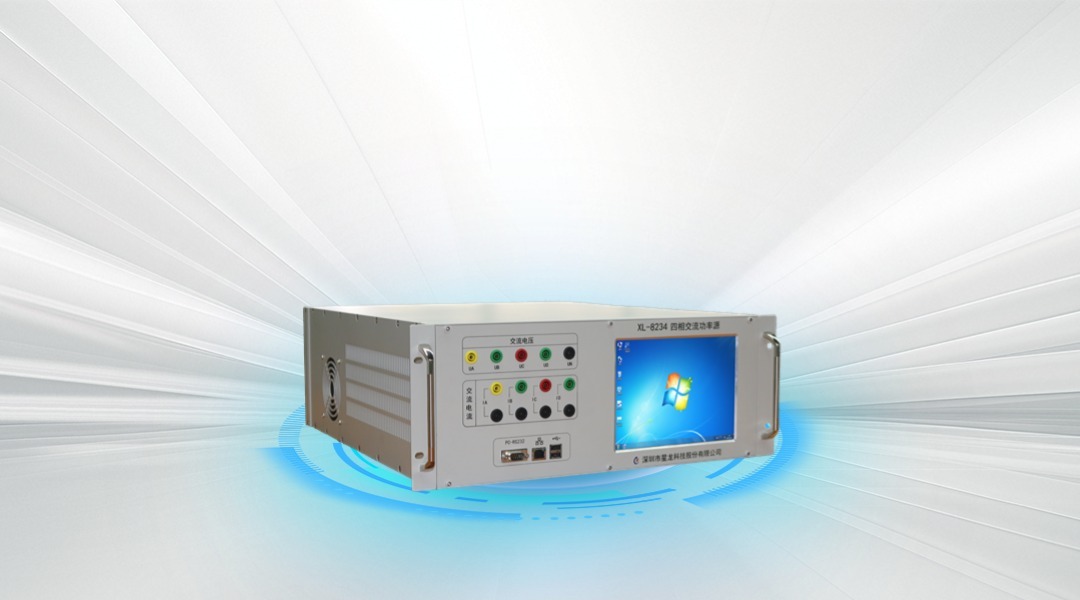

XL-8234 四相交流功率源

产品简介

XL-8234四相交流功率源是基于1.2G MAC的DSP、大规模的FPGA、高速高精度的DA以及高保真功率放大器构成的新一代高精度标准功率源，适用于电力系统的电测、热工、远动、调度等需要测量、检验及高精度标准信号源的电力部门，也适用于其它需要高精度标准信号源进行测量、检验的场合。

该装置采用800*600液晶显示屏，全中文显示，界面清晰简捷、操作方便、视觉效果好。核心模块采用32位的高速DSP，功能强大、可靠性高、灵活性和适应性强、软件可升级，使产品性能大幅度提升。功率输出均有过流、过热保护，电流开路时候有限压功能，可以保证检测人员的安全，是标准仪器中具有较高实用价值的仪器。

主要特点

• 采用MCU+DSP处理器，功能强大灵活。
• 工频每周波高达30000点的波形捏合，内部波形输出无需滤波器进行平滑滤波，保证了波形的准确输出，使得高次谐波的输出成为可能，也使得系统拥有极佳的谐波失真度指标.
• 可通过一个RS232方便和PC相连，拓展其他功能。
• 分相频率可变。
• 四相电流可并联输出以扩大输出范围。
• 完善的过流、过压、过热保护。
• 硬件PID，输出几乎无延时，响应快。
• 可定制各种输出函数，模拟各种电力故障等信号。
• 800*600液晶显示，中文菜单，操作简单。
• 开放通讯协议，方便二次开发（RTU/FTU/用电管理终端/公变计量终端的出厂自动检定）。
• 可带纯容性负载。

主要功能

• 交流标准源输出：可以输出四相工频（40Hz~100Hz）频率、相位及幅度可调高精度电压电流，方便电力工作者研发、检定。
• 变送器检定：用于电压、电流、功率检定。
• 通讯功能：用于和PC以及其他的主控模块通讯。
• 谐波输出：对于谐波源XL-8234可以电流输出高达21次谐波, 电压输出高达30次谐波
• 电能校验功能：对于配有IO扩展的标准源，可以用来校验电能脉冲输入。
• 分相频率输出：本装置的A、B、C、D相频率可以独立输出，方便需要的用户使用，比如电力保护中的检同期装置。
• 用户自定义功能：用户可以自定义各种函数输出，但要求函数是不含有直流分量的。
• 二次开发：用户可以根据我司提供的通讯协议开发出自己需要的各种功能。
• 组态软件：配有组态软件，可以利用个人电脑方便各种复杂波形的输出。
• 告警功能：当装置发生异常时，可自动声光告警，此时用户应断电查找故障原因，比如电压短路、电流开路等。

技术指标
