简述

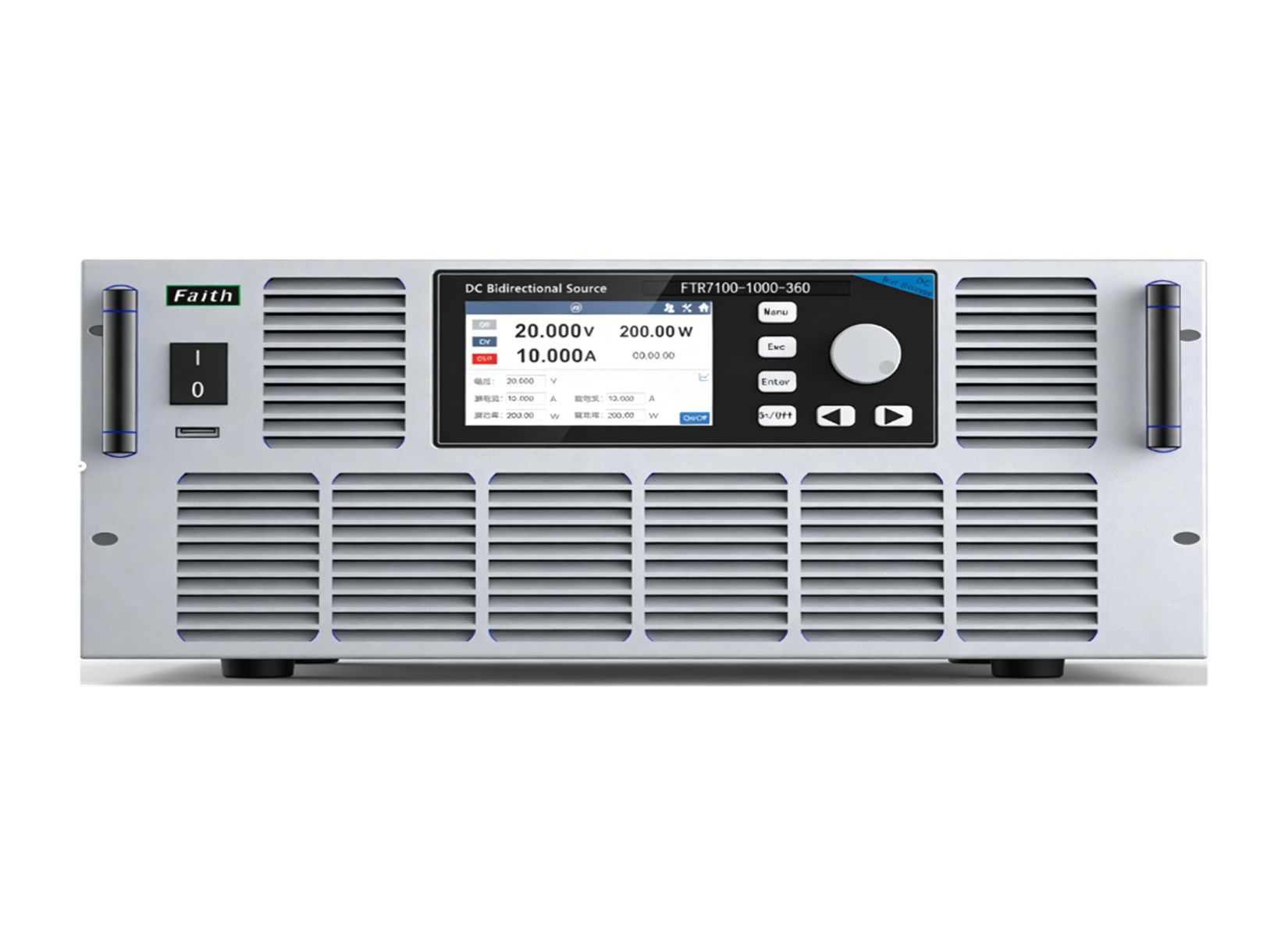

FTR7000系列是一款回馈式可编程直流电子负载。不仅具备传统消耗式负载功能，还将传统负载所消耗的能量洁净的回馈电网，达到节能目的。可广泛应用于新能源设备测试，锂离子、燃料等电池放电测试，自动测试系统，AC/DC、DC/DC等单向模块产品测试，老化。产品配有丰富的通讯、编程接口以及彩屏和多种文字菜单界面，操作方便直观，是电力电子、新能源、传感器、电机驱动、系统集成等行业常用设备。
特点
单机范围：电压：0～2250V 电流：0～3240A 功率：0～300kW
主从并机扩展功率可达3MW
电压精度：0.05%+0.05%F.S.；电流精度：0.1%+0.2%F.S.
功率因数0.99，整机效率高于93%
线损自动补偿
具备恒压、恒流、恒功率、恒阻功能
具备电压、电流斜率可设置
具备电池放电测试功能
具备序列和波形功能，可实现如汽车电子测试电压波形、用户自定义等复杂电压、电流波形；
过压、过流、过功率、过温、欠压、掉电、孤岛保护等全方位保护功能
高压隔离数字、模拟，监测、控制接口
通信接口标配LAN、USB，选配RS485、CAN或GPIB
通讯协议支持SCPI、MODBUS、CAN-OPEN（选配）协议，提供上位机及SDK开发包进行二次开发
TFT彩色液晶显示屏，中、英、繁文菜单界面
智能风扇控制
标准19寸机架式设计，超过16U可选择带轮设计
应用领域
储能、微网设备生产、开发
服务器电源、UPS、逆变器生产、开发
太阳能电池阵列、风能发电应用
燃料电池、动力电池、铅蓄电池、超级电容应用
航天、铁路、新能源汽车、电机驱动器测试应用
无人机、激光、传感器应用

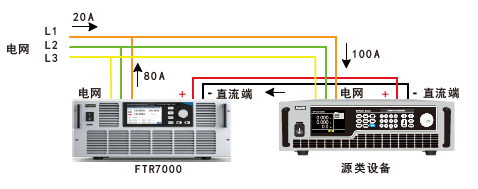

能量回馈
FTR7000系列产品可将直流源类设备输出能量回收且无污染的回馈内部电网，回收电能可直接给内部用电器利用，降低了因能量消耗产生的热能，从而实现工作、节能双赢。

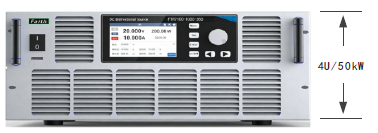

4U/50kW高功率密度
FTR7000系列回馈式大功率可编程直流电子负载采用高功率密度设计，相较于普通的能耗型电子负载，同等功率下体积减少80%，使用更加灵活便利。

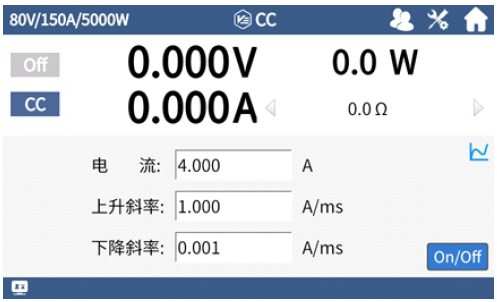

图形化触摸屏设计
FTR7000系列提供了广泛的操作方式以及功能，可以让用户通过5寸触摸屏、键盘和旋钮来进行方便快捷的操作。简洁直观的界面，直接显示各项参数的设定和量测，并提供输出波形显示等。中英文繁体语言界面，人性化的设置可以满足用户多种使用需求。

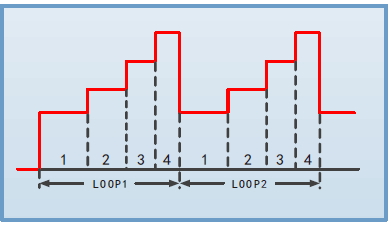

序列和波形功能
FTR7000系列电子负载提供了序列测试功能，最多可编辑10个测试文件，每个100步。支持CC、CV、CR、CP等多种模式下的负载时序变化，并同时支持文件链接等序列编辑功能。最多可完成100步的时序编辑，单步时间范围为：1ms～99999s。

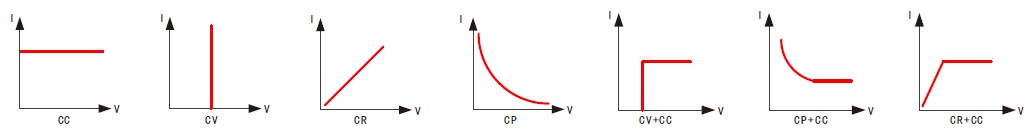

多种工作模式
FTR7000系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

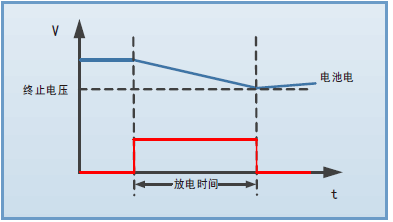

电池测试
FTR7000系列电子负载具有电池测试功能。提供了定电流、定电阻、定功率三种放电模式，可自行设定放电截止条件：截止电压、截止时间及截止电量，三者任一条件满足，放电停止。放电过程中，将记录放电电量与放电时间。
FTR7000系列通过直流放电法（DCR）进行电池内阻和容量测试。

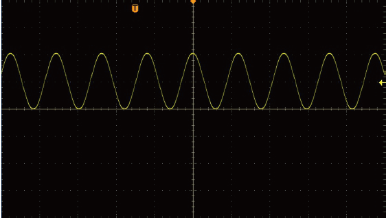

正弦波动态带载
FTR7000系列具备正弦波带载电流功能，可应用于燃料电池的阻抗分析测试。

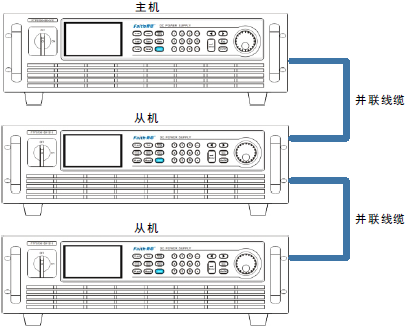

级联
FTR7000系列的级联功能，支持高达10台负载的并机使用，扩展电子负载的功率使用范围。级联时，每个负载自主均流，从机自动复制主机的带载参数。单机也可独立使用，功率配置更灵活。

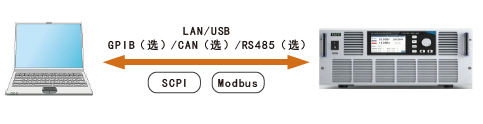

多接口与多协议
FTR7000系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。
尺寸图
50kW机型尺寸图：
<>
选购信息
名称 | 型号或规格 | 说明 |
GPIB接口 | FTR7001B | 二选一，工厂出货前安装 |
CAN+485接口 | FTR7001C | |
复合信号端口 | FTR7001F | 工厂出货前安装 |
订购信息
电压 | 型号 | 电流 | 功率 | 尺寸 | 电压 | 型号 | 电流 | 功率 | 尺寸 |
500V | FTR7050-500-360 | 360A | 50kW | 4U | 800V | FTR7050-800-225 | 225A | 50kW | 4U |
FTR7100-500-720 | 720A | 100kW | 8U | FTR7100-800-450 | 450A | 100kW | 8U | ||
FTR7150-500-1080 | 1080A | 150kW | 16U | FTR7150-800-675 | 675A | 150kW | 16U | ||
FTR7200-500-1440 | 1440A | 200kW | 22U | FTR7200-800-900 | 900A | 200kW | 22U | ||
FTR7250-500-1800 | 1800A | 250kW | 28U | FTR7250-800-1125 | 1125A | 250kW | 28U | ||
FTR7300-500-2160 | 2160A | 300kW | 28U | FTR7300-800-1350 | 1350A | 300kW | 28U | ||
电压 | 型号 | 电流 | 功率 | 尺寸 | 电压 | 型号 | 电流 | 功率 | 尺寸 |
1000V | FTR7100-1000-360 | 360A | 100kW | 8U | 1500V | FTR7100-1500-225 | 225A | 100kW | 8U |
FTR7200-1000-720 | 720A | 200kW | 22U | FTR7150-1500-360 | 360A | 150kW | 16U | ||
FTR7300-1000-1080 | 1080A | 300kW | 28U | FTR7200-1500-450 | 450A | 200kW | 22U | ||
FTR7300-1500-675 | 675A | 300kW | 28U | ||||||
电压 | 型号 | 电流 | 功率 | 尺寸 | 电压 | 型号 | 电流 | 功率 | 尺寸 |
2250V | FTR7150-2250-225 | 225A | 150kW | 22U | / | / | / | / | / |
FTR7300-2250-450 | 450A | 300kW | 28U | / | / | / | / |
规格参数
型号 | FTR7050-500-360 | FTR7050-800-225 | ||||
电压 | 500V | 800V | ||||
电流 | 360A | 225A | ||||
电阻 | 0.06~463Ω | 0.09~1185Ω | ||||
功率 | 50kW | |||||
最小带载电压 | 3.1V@360A | 2.5V@225A | ||||
电流斜率(Max) | 180A/ms | 112.5A/ms | ||||
型号 | FTR7100-500-720 | FTR7100-800-450 | FTR7100-1000-360 | FTR7100-1500-225 | ||
电压 | 500V | 800V | 1000V | 1500V | ||
电流 | 720A | 450A | 360A | 225A | ||
电阻 | 0.003~231Ω | 0.04~593Ω | 0.08~926Ω | 0.13~2222Ω | ||
功率 | 100kW | |||||
最小带载电压 | 3.1V@720A | 2.5V@450A | 6.2V@360A | 9.3V@225A | ||
电流斜率(Max) | 360A/ms | 225A/ms | 180A/ms | 112.5A/ms | ||
型号 | FTR7150-500-1080 | FTR7150-800-675 | FTR7150-1500-360 | FTR7150-2250-225 | ||
电压 | 500V | 800V | 1500V | 2250V | ||
电流 | 1080 A | 675A | 360A | 225A | ||
电阻 | 0.02~154Ω | 0.03~395Ω | 0.08~1398Ω | 0.13~3333Ω | ||
功率 | 150kW | |||||
最小带载电压 | 3.1V@1080A | 2.5V@675A | 9.3V@360A | 7.5V@225A | ||
电流斜率(Max) | 540A/ms | 337.5A/ms | 180A/ms | 112.5A/ms | ||
型号 | FTR7200-500-1440 | FTR7200-800-900 | FTR7200-1000-720 | FTR7200-1500-450 | ||
电压 | 500V | 800V | 1000V | 1500V | ||
电流 | 1440 A | 900A | 720A | 450A | ||
电阻 | 0.01~116Ω | 0.02~296Ω | 0.04~463Ω | 0.07~1111Ω | ||
功率 | 200kW | |||||
最小带载电压 | 3.1V@1440A | 2.5V@900A | 6.2V@720A | 9.3V@450A | ||
电流斜率(Max) | 720A/ms | 450A/ms | 360A/ms | 225A/ms | ||
型号 | FTR7250-500-1800 | FTR7250-800-1125 | ||||
电压 | 500V | 800V | ||||
电流 | 1800 A | 1125A | ||||
电阻 | 0.01~93Ω | 0.02~237Ω | ||||
功率 | 250kW | |||||
最小带载电压 | 3.1V@1800A | 2.5V@1125A | ||||
电流斜率(Max) | 900A/ms | 562.5A/ms | ||||
型号 | FTR7300-500-2160 | FTR7300-800-1350 | FTR7300-1000-1080 | FTR7300-1500-675 | FTR7300-2250-450 | |
电压 | 500V | 800V | 1000V | 1500V | 2250V | |
电流 | 2160 A | 1350A | 1080A | 675A | 450A | |
电阻 | 0.009~77Ω | 0.01~198Ω | 0.03~309Ω | 0.04~741Ω | 0.07~1667Ω | |
功率 | 300kW | |||||
最小带载电压 | 3.1V@2160A | 2.5V@1350A | 6.2V@1080A | 9.3V@675A | 7.5V@450A | |
电流斜率(Max) | 1080A/ms | 675A/ms | 540A/ms | 337.5A/ms | 225A/ms | |
恒电压模式① | ||||||
分辨率 | 16bits | |||||
精度 | 0.05%+0.05%F.S. | |||||
恒电流模式① | ||||||
分辨率 | 16bits | |||||
精度 | 0.1%+0.2% F.S. | |||||
恒电阻模式① | ||||||
分辨率 | 0.001Ω | |||||
精度 | Vin/Rset*(1%)+0.5%I.F.S. | |||||
恒功率模式① | ||||||
分辨率 | 1W | |||||
精度 | 0.5%F.S. | |||||
外部模拟编程① | ||||||
控制电压 | 0~5V对应0~100%F.S. | |||||
电压精度 | 0.5%F.S. | |||||
电流精度 | 0.5%F.S. | |||||
电压测量① | ||||||
分辨率 | 16bits | |||||
精度 | 0.05%+0.05%F.S. | |||||
电流测量① | ||||||
分辨率 | 16bits | |||||
精度 | 0.1%+0.2% F.S. | |||||
电阻测量① | ||||||
分辨率 | 0.001Ω | |||||
精度 | Vin/Rset*(1%)+0.5%I.F.S. | |||||
功率测量① | ||||||
分辨率 | 1W | |||||
精度 | 0.5%F.S. | |||||
并机 | 支持10台同型号主、从并机扩容 | |||||
保护 | 过压、过流、过功率、过温、欠压等 | |||||
通讯接口 | LAN、USB串口（选配GPIB、CAN+RS485、RS232） | |||||
通讯协议 | SCPI、MODBUS、CAN-Open协议 | |||||
输入特性 | ||||||
输入电压 | 340VAC~480VAC，频率45Hz~63Hz | |||||
功率因数 | 0.99(典型值) | |||||
效率 | ＞93% (典型值) | |||||
使用环境 | ||||||
工作温度 | 0℃~40℃ | |||||
存储温度 | -20℃~70℃ | |||||
使用海拔 | ＜2000m | |||||
