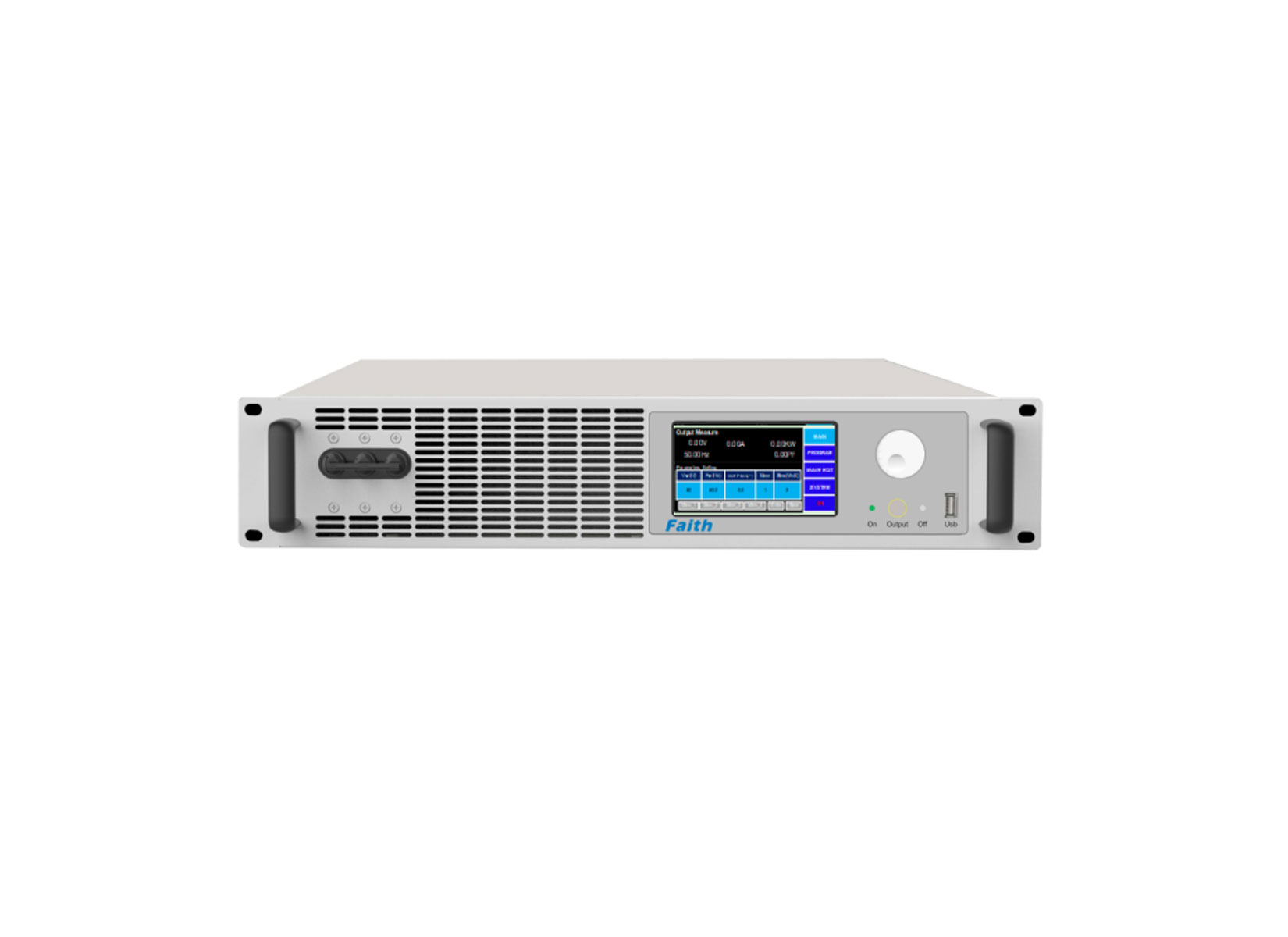

FTPS系列可编程双向交流电源（回馈式电网模拟器），既能实现Source功能，又能将EUT产生的能量回馈至电网，实现能量的双向流动。
FTPS系列采用数字式控制技术,模块化电源设计，高功率密度、体积小、大大降低故障率。其先进的直接数字频率合成器（DDS）波形产生技术，使输出频率稳定度高，连续性好，可输出频率范围高达1-550Hz。另外，FTPS系列提供了精密的测量功能，可测量均方根电压 Vrms、均方根电流 Irms、有功功率 W、频率Hz、功率因素PF、峰值电流 Ipeak 等值。
FTPS系列具备RS232、RS485、CAN2.0B、LAN等多种通讯接口，提供丰富的测试功能及简洁的人机交互界面，在汽车电子，储能，自动化测试等大功率测试场景有广泛的应用。
特点
双向变流，能量回馈，可提供100%额定电流回馈；
采用模块化电源设计，高功率密度、体积小、重量轻，是传统（变压器）电源体积的十分之一；
输出频率范围高达1-550Hz；
具有高精度测量，可测量均方根电压 Vrms,均方根电流 Irms,有功功率 W,频率Hz,功率因素 PF,峰值电流 Ipeak 等值；
采用DDS数字波形合成设计，输出高精度电压的极低波形失真；
内含50次谐波编辑功能；
具有相位角度、起始角度编辑功能；
电压突变、相位突变、频率突变时有5V TTL电平检测，方便用户监测突变工况；
触摸屏+旋钮操作，方便参数设定；
提供PC上位机操作软件，编辑波形、在线电压突变、频率突变、相位突变功能；
具有 RS232、RS485、CAN2.0B、LAN通讯接口。
应用领域
家电领域 ：家电产品的测试、耐久性实验；
通讯领域 ：通讯电源、通讯电子产品的测试、老化；
航天航空领域：航天航空电子产品的测试和供电；
科研领域：科研单位、院校、认证单位等机构的检测及电气实验；
实验室、生产线、充电房、老化房等需要长时间稳定直流电源供应场所；
自动化测试领域：自动化测试系统中直流电源输出和待测产品供电。
应用领域
家电领域 ：家电产品的测试、耐久性实验；
通讯领域 ：通讯电源、通讯电子产品的测试、老化；
航天航空领域：航天航空电子产品的测试和供电；
科研领域：科研单位、院校、认证单位等机构的检测及电气实验；
实验室、生产线、充电房、老化房等需要长时间稳定交流电源供应场所；
自动化测试领域：自动化测试系统中交流电源输出和待测产品供电。
订购信息
产品类型 | 型号 | 输入 | 输出 | 相电压 | 相电流 | 频率 | 功率 | 尺寸 |
三相进单相出 | FTPS3103 | 3φ4W+G | 1φ2W+G | 0-350V | 18A | 1-500Hz | 3KVA | 2U |
FTPS3105 | 3φ4W+G | 1φ2W+G | 0-350V | 30A | 1-500Hz | 5KVA | 4U | |
FTPS3110 | 3φ4W+G | 1φ2W+G | 0-350V | 60A | 1-500Hz | 10KVA | 4U | |
FTPS3115 | 3φ4W+G | 1φ2W+G | 0-350V | 90A | 1-500Hz | 15KVA | 4U | |
三相进三相出 | FTPS3315 | 3φ4W+G | 3φ4W+G | 0-350V | 30A | 1-500Hz | 15KVA | 8U |
FTPS3330 | 3φ4W+G | 3φ4W+G | 0-350V | 60A | 1-500Hz | 30KVA | 8U | |
FTPS3345 | 3φ4W+G | 3φ4W+G | 0-350V | 60A | 40-120Hz | 45KVA | 900(W)*1750(H)*900(D) | |
FTPS3360 | 3φ4W+G | 3φ4W+G | 0-350V | 90A | 40-120Hz | 60KVA | 900(W)*1750(H)*900(D) | |
FTPS33100 | 3φ4W+G | 3φ4W+G | 0-350V | 151A | 40-120Hz | 100KVA | 1100(W)*1900(H)*1050(D) | |
FTPS33150 | 3φ4W+G | 3φ4W+G | 0-350V | 227A | 40-120Hz | 150KVA | 1300(W)*2000(H)*1250(D) | |
FTPS33200 | 3φ4W+G | 3φ4W+G | 0-350V | 303A | 40-120Hz | 200KVA | 1300(W)*2000(H)*1250(D) | |
FTPS33250 | 3φ4W+G | 3φ4W+G | 0-350V | 378A | 40-120Hz | 250KVA | 1400(W)*2000(H)*1350(D) | |
FTPS33300 | 3φ4W+G | 3φ4W+G | 0-350V | 453A | 40-120Hz | 300KVA | 1400(W)*2000(H)*1350(D) | |
FTPS33450 | 3φ4W+G | 3φ4W+G | 0-350V | 680A | 40-120Hz | 450KVA | 1100(W)*1900(H)*1050(D)*3 | |
FTPS33600 | 3φ4W+G | 3φ4W+G | 0-350V | 906A | 40-120Hz | 600KVA | 1300(W)*2000(H)*1250(D)*3 | |
FTPS33900 | 3φ4W+G | 3φ4W+G | 0-350V | 1356A | 40-120Hz | 900KVA | 1300(W)*2000(H)*1250(D)*3 |
规格参数
规格表-1 | |||||||
产品型号 Model | FTPS3105 | FTPS3110 | FTPS3115 | FTPS3315 | FTPS3330 | FTPS3360 | FTPS33100 |
容量 Capacity | 5KVA | 10KVA | 15KVA | 15KVA | 30KVA | 60KVA | 100KVA |
调制方式 Production mode | SPWM | ||||||
输入 INPUT | |||||||
相数 Phase | 3φ4W+G | ||||||
电压 Voltage | 380V±20% | ||||||
频率 Frequency | 47Hz - 63Hz | ||||||
功率因数 PFC | 0.99 Max | ||||||
电流谐波 THDI | ≤5% | ||||||
输出 OUTPUT | |||||||
相数 Phase | 1φ2W+G | 3φ4W+G | |||||
相位 Phase φ | φ: 0-360° | A φ: 0-360°；B φ: 0-360°；C φ: 0-360°；0.5°Step 三相相位角独立可调,动态相位可调，低电网穿越 | |||||
起始角度 Start Angle | 0-360° | A : 0-360°；B : 0-360°；C : 0-360°；0.5°Step 三相起始角独立可调 | |||||
谐波编辑 Harmonic Edit | 2-50次 Times | ||||||
相电压 Voltage | 0-350VAC | A：0-350VAC；B：0-350VAC；C：0-350VAC；0.1v Step三相电压独立可调 | |||||
相电流 Current | 30A | 60A | 90A | 30A | 60A | 90A | 151A |
频率 Frequency | 1Hz-500Hz | 40Hz-120Hz | |||||
效率 Efficiency | 93%(典型值) | ||||||
能量回馈 Energy Feedback | 100%能量回馈 | ||||||
电源稳压率 linear Regulation | 0.01% | ||||||
负载稳压率 Load Regulation | 0.20% | ||||||
波形失真 T.H.D | 0.5%@纯阻性负载, 0.9%@非线性性负载 | ||||||
瞬态恢复时间 Transient recovery time | <1ms（电压10%-90%） | ||||||
频率稳定度 Frequency Regulation | 0.01% | ||||||
电压解析度 Voltage Resolution | 0.1V | ||||||
频率解析度 Frequency Resolution | 0.01Hz | ||||||
电流解析度 Current Resolution | 0.01A | ||||||
测量精确度 | 电压 Voltage | 0.2%F.S.+5dgt | |||||
电流 Current | 0.2%F.S.+5dgt | ||||||
功率 Wattage | 0.2%F.S.+5dgt | ||||||
频率 Frequency | 0.01%F.S.+5dgt | ||||||
设定精确度 | 电压 Voltage | 0.1%F.S. | |||||
频率 Current | 0.01%F.S. | ||||||
电压编程模式 Volt programming mode | 工步模式，渐变模式，突变模式 | ||||||
频率编程模式 Freq programming mode | 工步模式，渐变模式，突变模式 | ||||||
相位编程模式 Phase programming mode | 工步模式，渐变模式，突变模式 | ||||||
通讯接口 Interface | RS232、RS485、LAN | ||||||
限流设定 I-LIM Set | 0-Max Current | ||||||
输入输出隔离 Isolation | 输入对输出 2500V 耐压 | ||||||
辅助测试功能 | 电压突变、频率突变、相位突变、5V TTL 1mS Pulse | ||||||
OUTPUT ON/OFF | 5V TTL | ||||||
保护 Protection | 过流OCP 过压OVP 过温OTP 过载OLP 短路SCP | ||||||
冷却方式 Cooling | 风冷 | ||||||
运行环境 Environment | -10℃～50℃/10%～90%RH | ||||||
规格表-2 | |||||||
产品型号 Model | FTPS33150 | FTPS33200 | FTPS33250 | FTPS33300 | FTPS33450 | FTPS33600 | FTPS33900 |
容量 Capacity | 150KVA | 200KVA | 250KVA | 300KVA | 450KVA | 600KVA | 900KVA |
调制方式 Production mode | SPWM | ||||||
输入 INPUT | |||||||
相数 Phase | 3φ4W+G | ||||||
电压 Voltage | 380V±20% | ||||||
频率 Frequency | 47Hz - 63Hz | ||||||
功率因数 PFC | 0.99 Max | ||||||
电流谐波 THDI | ≤5% | ||||||
输出 OUTPUT | |||||||
相数 Phase | 3φ4W+G | ||||||
相位 Phase φ | A φ: 0-360°；B φ: 0-360°；C φ: 0-360°；0.5°Step 三相相位角独立可调，动态相位可调，低电网穿越 | ||||||
起始角度 Start Angle | A : 0-360°；B : 0-360°；C : 0-360°；0.5°Step 三相起始角独立可调 | ||||||
谐波编辑 Harmonic Edit | 2-50次 Times | ||||||
相电压 Voltage | A：0-350VAC；B：0-350VAC；C：0-350VAC；0.1v Step三相电压独立可调 | ||||||
电流 Current | 227A | 303A | 378A | 453A | 680A | 906A | 1356A |
频率 Frequency | 40Hz-120Hz | ||||||
电源稳压率 linear Regulation | 0.01% | ||||||
负载稳压率 Load Regulation | 0.20% | ||||||
效率 Efficiency | 93%(典型值) | ||||||
能量回馈 Energy Feedback | 100%能量回馈 | ||||||
波形失真 T.H.D | 0.5%@纯阻性负载, 0.9%@非线性性负载 | ||||||
瞬态恢复时间 Transient recovery time | <1ms（电压10%-90%） | ||||||
频率稳定度 Frequency Regulation | 0.01% | ||||||
电压解析度 Voltage Resolution | 0.1V | ||||||
频率解析度 Frequency Resolution | 0.01Hz | ||||||
电流解析度 Current Resolution | 0.01A | ||||||
测量精确度 | 电压 Voltage | 0.2%F.S.+5dgt | |||||
电流 Current | 0.2%F.S.+5dgt | ||||||
功率 Wattage | 0.2%F.S.+5dgt | ||||||
频率 Frequency | 0.01%F.S.+5dgt | ||||||
设定精确度 | 电压 Voltage | 0.1%F.S. | |||||
频率 Current | 0.01%F.S. | ||||||
电压编程模式 Volt programming mode | 工步模式，渐变模式，突变模式 | ||||||
频率编程模式 Freq programming mode | 工步模式，渐变模式，突变模式 | ||||||
相位编程模式 Phase programming mode | 工步模式，渐变模式，突变模式 | ||||||
通讯接口 Interface | RS232、RS485、TCP/IP | ||||||
限流设定 I-LIM Set | 0-Max Current | ||||||
输入输出隔离 Isolation | 输入对输出 2500V 耐压 | ||||||
辅助测试功能 | 电压突变、频率突变、相位突变、5V TTL 1mS Pulse | ||||||
OUTPUT ON/OFF | 5V TTL | ||||||
保护 Protection | 过流OCP 过压OVP 过温OTP 过载OLP 短路SCP | ||||||
冷却方式 Cooling | 风冷 | ||||||
运行环境 Environment | -10℃～50℃/10%～90%RH | ||||||
