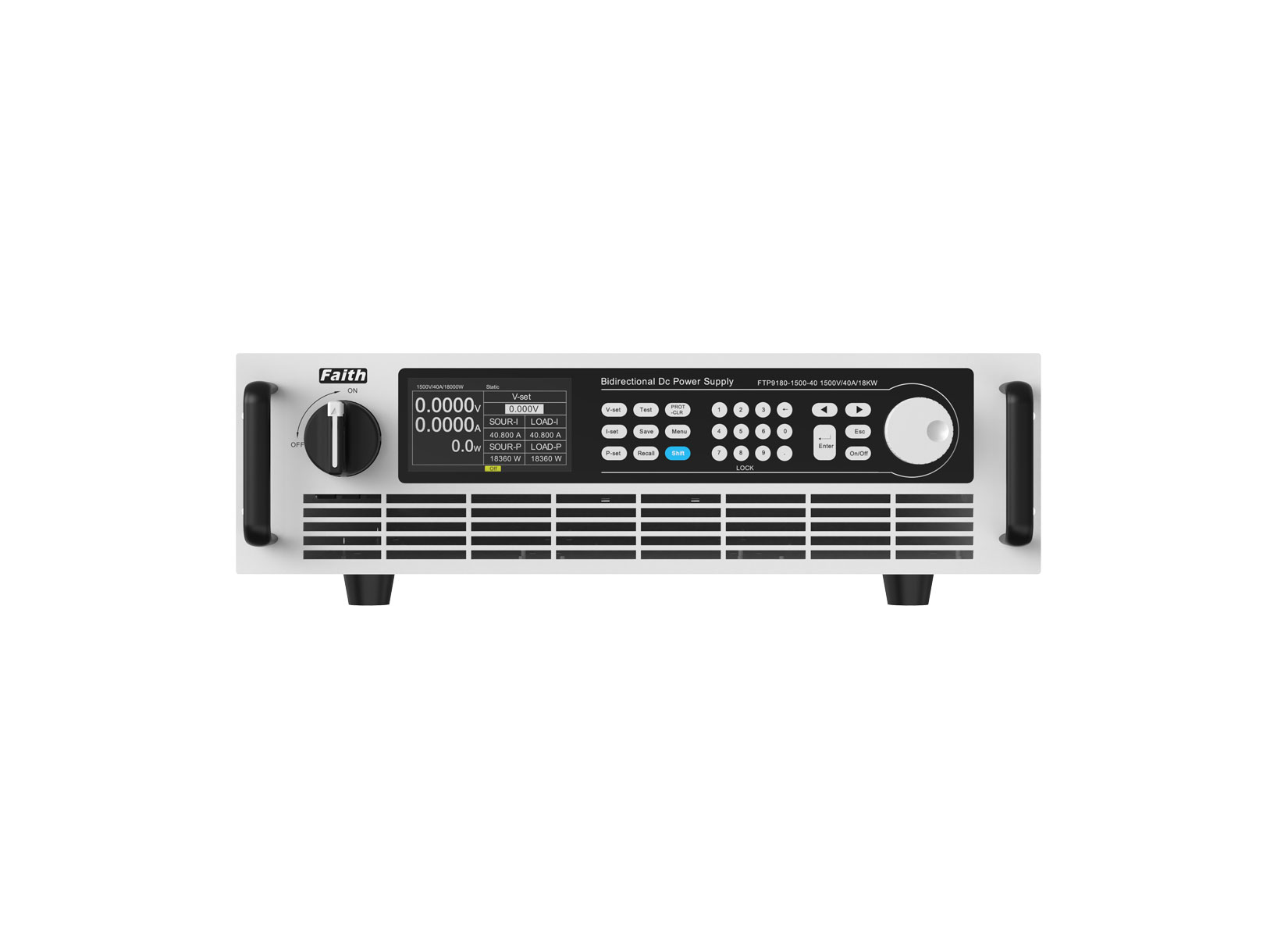

FTP9000系列宽范围大功率可编程直流电源(5kW～180kW)

Name: FTP9000系列宽范围大功率可编程直流电源(5kW～180kW)
Brand: Faith
SKU: FTP9000系列宽范围大功率可编程直流电源(5kW～180kW)
Availability: InStock

型号：FTP9000系列宽范围大功率可编程直流电源(5kW～180kW)

分类国货精品 > Faith > 直流电源系列 > 程控直流电源摘要程控直流电源

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

简述

FTP9000系列宽范围大功率可编程直流电源电压范围从80V～2250V，单机电流可达6120A，单机最大功率为180kW。

FTP9000系列具有高功率密度、高功率因数、高效率、宽范围输出的特征。宽电流范围输出及自动恒功率的加持，可大大增加应用覆盖范围。人性化的图文窗口界面，支持多种语言，给使用者带来直观的操作体验。

FTP9000系列具备LAN/RS485/CAN/GPIB/USB(串口)接口，既支持SCPI协议也支持标准ModBus-RTU协议，再配合内置隔离数/模控制接口，为系统集成应用带来极大的应用多样性及便利性。

特点

单机范围：电压：0～2250V，电流：0～6120A ，功率：5～180kW；
主从并机可达10台，扩展功率可达1.8MW；
电压精度：0.02%+0.02%F.S.；电流精度：0.1%+0.1%F.S.
电压、电流采样率500kHz，分辨率16Bits；
恒压、恒流及自动恒功率模式；
整机效率高于93%；
PFC控制功能，功率因数0.99；
高功率密度，3U/18kW；
线损自动补偿；
电压、电流优先功能；
电压、电流斜率可设置；
电压输出缓升、缓降功能；
序列功能可达100步，序列文件支持链接；
高压隔离的，数字/模拟复合信号监测控制端口（选配）；
标配功能丰富的“费思电源产品演示平台”软件，具有基础的太阳能光伏电池仿真功能；
可选配功能丰富的“费思泰克太阳能光伏矩阵仿真软件”（选）；
通信接口标配LAN、USB(串口)，选配RS485、CAN或GPIB；
通讯协议支持SCPI与ModBus；
提供通讯编程手册、SDK开发包以及演示上位机软件；
TFT彩色液晶显示屏，中英文菜单界面；
过压、过流、过功率、过温、欠压、反接等全方位保护功能。

应用领域

电力电子实验室的多规格灵活应用；
燃料电池、动力电池、铅蓄电池、超级电容测试；
车载、机载、舰载电子设备的供电环境仿真；
直流充电机、充电桩设计和测试系统集成；
服务器电源、UPS、逆变器设计和测试；
太阳能、风能、储能领域设计和测试；
无人机、激光、传感器领域供电和设计测试。

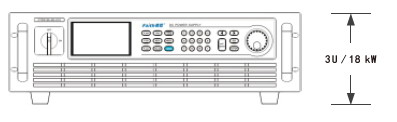

3U/18kW高功率密度

FTP9000系列提供了3U/18kW的高功率密度，具有输出精准、响应快速以及低纹波噪声等特性。宽范围的电压80V～2250V，电流510A～20A的组合，适合从设计到产品生产流程的每一个测试验证环节。

费思Faith-FTP9000-大功率直流电源-高功率密度

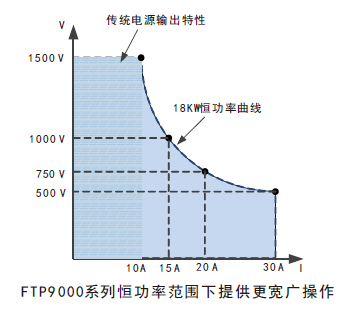

自动恒功率、宽范围输出

FTP9000系列电源拥有超过3倍宽范围输出量程，一台电源可覆盖更多应用，为用户节省成本。

费思Faith-FTP9000-180kW-大功率输出

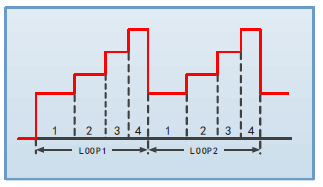

序列功能

FTP9000为用户提供可针对供电中断、瞬间跌落，以及模拟其他电压、电流变化的序列编辑功能。FTP9000提供了10个序列文件，每个文件100步，支持循环、链接可方便实现复杂波形输出。

费思Faith-FTP9000-序列功能

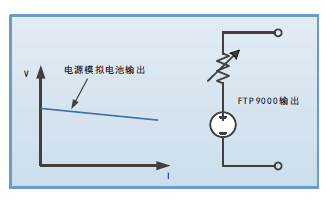

电池内阻模拟功能

FTP9000系列电源具备电池内阻模拟输出功能，当电源输出电流增大时输出电压可根据用户预先设定内阻值进行调节。

费思Faith-FTP9000电池内阻模拟功能

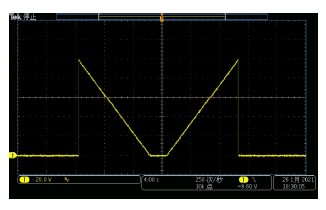

电压缓升、缓降功能

FTP9000系列电源专为用户设计了输出电压缓升、缓降功能。简单易用，可实现电压斜率控制。

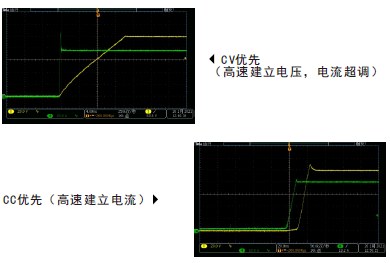

CV、CC优先

当电源输出接入感性或容性负载时会造成输出电流或电压一定程度的过冲，轻则触发被测设备保护，严重的将直接导致被测设备损坏。FTP9000系列具备CV、CC输出优先功能从而有效抑制输出过冲及带来的影响。

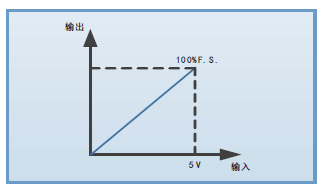

模拟编程功能

通过外部0～5V直流电压信号控制电源的输出额定电压、额定电流、额定功率。模拟编程功能控制速率为每秒1000点。

费思Faith-FTP9000-模拟编程功能

搭载耗散器，加快制动（选）

电动机等感性负载在急减速或急停时，会反向给电源供电，引起电源过压或损坏。为了释放这部分能量，防止对电源造成损害，FTP9000系列可选配相应的耗散器与之并联。耗散器的功率建议应当超过对应电源功率的20%。为扩展更大功率，支持多个功率耗散器并联。测试时，电源与耗散器并联，可有效防止电动机减速过压，减小减速距离，提高动态性能。

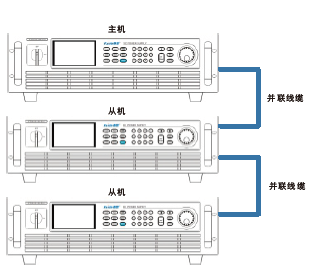

主从并机功能

FTP9000系列电源提供了主从并机方式，支持10台同型号的电源进行并机操作，以便用户实现更大功率扩展。并机操作时，从机自动复制主机的设定参数，实现自动均流。

费思Faith-FTP9000-1.8MW-并机能力

光伏电池阵列模拟功能

FTP9000系列标配功能丰富的“费思电源演示平台”，具有基础版PV功能，可测试光伏逆变器。配合上位机演示平台可以实现更多测试功能，例如动态MPPT，典型天气数据，自定义光照/温度变化曲线等等。如需更多复杂光伏测试功能，可选配费思泰克太阳能光伏矩阵仿真软件。

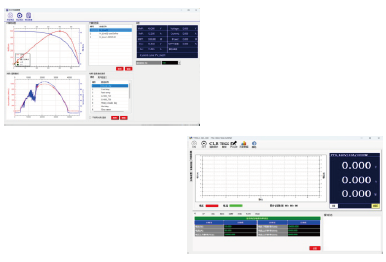

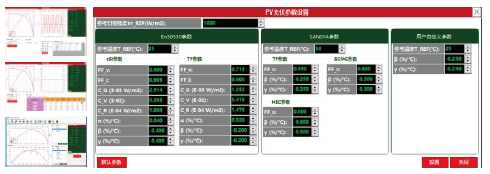

费思泰克太阳能光伏矩阵仿真软件（选）

费思泰克太阳能光伏矩阵仿真软件是Faithtech电源系列配套的光伏测试软件，采用简洁直观的图形化界面，呈现给用户的直观、友好的人机界面。用户可非常容易使用软件去实时输出、量测、显示光伏逆变器的最大功率追踪状况及数值记录。软件内置EN50530、Sandia等5种法规测试程序，可以仿真太阳能板不同参数下串并联测试，以及云层遮蔽等测试；方便用户测试光伏逆变器的静态和动态MPPT效能。

复合信号端口（选）

FTP9000系列可选配复合信号端口，其具备以下功能：
READY电源工作状态指示；
输出模式指示；
复合外部控制；
电压、电流输出监视；
电压、电流、功率编程控制；
主、从机通讯等。

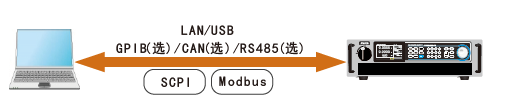

多接口与多协议

FTP9000系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。

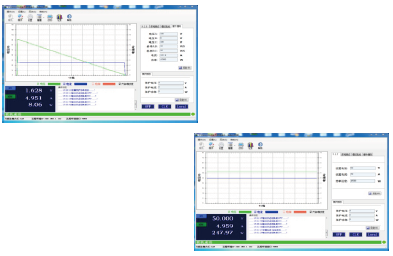

电脑图形化操作软件

FTP9000系列提供了一款具有虚拟仪器功能的上位机软件，可以实时读取测试数据、生成图像、导出报表、打印报告等，方便客户使用。

选购信息

名称	型号或规格	说明
GPIB接口	FTP9001B	三选一，工厂出货前安装
CAN+485接口	FTP9001C
RS232接口	FTP9001R
复合信号端口	FTP9001F	工厂出货前安装
费思泰克太阳能光伏矩阵仿真软件V1.0	FT-SAS
防倒灌装置*	后缀D	应用于防止电池类负载电流倒灌

订购信息

电压	型号	电流	功率	电压	型号	电流	功率
80V	FTP9050-80-170	170A	5kW	300V	FTP9060-300-75	75A	6kW
FTP9100-80-340	340A	10kW	FTP9120-300-150	150A	12kW
FTP9150-80-510	510A	15kW	FTP9180-300-225	225A	18kW
FTP9300-80-1020	1020A	30kW	FTP9360-300-450	450A	36kW
FTP9450-80-1530	1530A	45kW	FTP9540-300-675	675A	54kW
FTP9600-80-2040	2040A	60kW	FTP9720-300-900	900A	72kW
FTP9750-80-2550	2550A	75kW	FTP9900-300-1125	1125A	90kW
FTP9900-80-3060	3060A	90kW	FTP91080-300-1350	1350A	108kW
FTP91200-80-4080	4080A	120kW	FTP91260-300-1575	1575A	126kW
FTP91500-80-5100	5100A	150kW	FTP91440-300-1800	1800A	144kW
FTP91800-80-6120	6120A	180kW	FTP91620-300-2025	2025A	162kW
电压	型号	电流	功率	电压	型号	电流	功率
500V	FTP9060-500-40	40A	6kW	800V	FTP9060-800-25	25A	6kW
FTP9120-500-80	80A	12kW	FTP9120-800-50	50A	12kW
FTP9180-500-120	120A	18kW	FTP9180-800-75	75A	18kW
FTP9360-500-240	240A	36kW	FTP9360-800-150	150A	36kW
FTP9540-500-360	360A	54kW	FTP9540-800-225	225A	54kW
FTP9720-500-480	480A	72kW	FTP9720-800-300	300A	72kW
FTP9900-500-600	600A	90kW	FTP9900-800-375	375A	90kW
FTP91080-500-720	720A	108kW	FTP91080-800-450	450A	108kW
FTP91260-500-840	840A	126kW	FTP91260-800-525	525A	126kW
FTP91440-500-960	960A	144kW	FTP91440-800-600	600A	144kW
FTP91500-500-1000	1000A	150kW	FTP91500-800-625	625A	150kW
FTP91620-500-1080	1080A	162kW	FTP91620-800-675	675A	162kW
电压	型号	电流	功率	电压	型号	电流	功率
1000V	FTP9120-1000-40	40A	12kW	1000V	FTP9180-1000-75	75A	18kW
FTP9240-1000-80	80A	24kW	FTP9360-1000-150	150A	36kW
FTP9360-1000-120	120A	36kW	FTP9540-1000-225	225A	54kW
FTP9480-1000-160	160A	48kW	FTP9720-1000-300	300A	72kW
FTP9600-1000-200	200A	60kW
FTP9720-1000-240	240A	72kW	1500V	FTP9120-1500-25	25A	12kW
FTP9840-1000-280	280A	84kW	FTP9240-1500-50	50A	24kW
FTP9960-1000-320	320A	96kW
电压	型号	电流	功率	电压	型号	电流	功率
1500V	FTP9180-1500-40	40A	18kW	2250V	FTP9180-2250-25	25A	18kW
FTP9360-1500-80	80A	36kW	FTP9360-2250-50	50A	36kW
FTP9540-1500-120	120A	54kW	FTP9540-2250-75	75A	54kW
FTP9720-1500-160	160A	72kW	FTP9720-2250-100	100A	72kW
FTP9900-1500-200	200A	90kW	FTP9900-2250-125	125A	90kW
FTP91080-1500-240	240A	108kW	FTP91080-2250-150	150A	108kW
FTP91260-1500-280	280A	126kW	FTP91260-2250-175	175A	126kW
FTP91440-1500-320	320A	144kW	FTP91440-2250-200	200A	144kW
FTP91620-1500-360	360A	162kW	FTP91620-2250-225	225A	162kW
FTP91800-1500-400	400A	180kW	FTP91800-2250-250	250A	1800kW

规格参数

一般规格表
电压上升斜率
最大斜率	6000V/s
电压下降时间
空载	＜2s
满载	≤30ms
瞬态响应	10%～90%动态载，电压恢复至额定值的0.75%精度范围内所需时间小于2ms
并机	支持10台同型号主、从并机扩容
保护	过压、过流、过功率、过温、欠压等
通讯接口	LAN、USB串口（选配GPIB、CAN+RS485、RS232）
通讯协议	SCPI、MODBUS、CAN-Open协议
输入特性
输入电压	340VAC～460VAC，频率47Hz～63Hz
功率因数	0.99(典型值)
效率	＞93% (典型值)
使用环境
工作温度	0℃～40℃
存储温度	-20℃～70℃
使用海拔	＜2000m
散热方式	风冷，智能风控

电气规格表-2
型号	FTP9050-80-170	FTP9060-300-75	FTP9060-500-40	FTP9060-800-25	-	-	-
电压	0～80V	0~300V	0~500V	0~800V	-	-	-
电流	0～170A	0~75A	0~40A	0~25A	-	-	-
功率	0~5kW	0~6kW
型号	FTP9100-80-340	FTP9120-300-150	FTP9120-500-80	FTP9120-800-50	FTP9120-1000-40	FTP9120-1500-25	-
电压	0～80V	0~300V	0~500V	0~800V	0~1000V	0~1500V	-
电流	0～340A	0~150A	0~80A	0~50A	0~40A	0~25A	-
功率	0~10kW	0~12kW
型号	FTP9150-80-510	FTP9180-300-225	FTP9180-500-120	FTP9180-800-75	FTP9180-1000-75	FTP9180-1500-40	FTP9180-2250-25
电压	0～80V	0~300V	0~500V	0~800V	0~1000V	0~1500V	0~2250V
电流	0～510A	0~225A	0~120A	0~75A	0~75A	0~40A	0~25A
功率	0~15kW	0~18kW
型号	FTP9300-80-1020	FTP9240-300-300	FTP9240-500-160	FTP9240-800-100	FTP9240-1000-80	FTP9240-1500-50	-
电压	0～80V	0~300V	0~500V	0~800V	0~1000V	0~1500V	-
电流	0～1020A	0~300A	0~160A	0~100A	0~80A	0~50A	-
功率	0~30kW	0~24kW
型号	FTP9450-80-1530	FTP9360-300-450	FTP9360-500-240	FTP9360-800-150	FTP9360-1000-150	FTP9360-1500-80	FTP9360-2250-50
电压	0～80V	0~300V	0~500V	0~800V	0~1000V	0~1500V	0~2250V
电流	0～1530A	0~450A	0~240A	0~150A	0~150A	0~80A	0~50A
功率	0~45kW	0~36kW
型号	FTP9600-80-2040	FTP9720-300-900	FTP9720-500-480	FTP9720-800-300	FTP9720-1000-300	FTP9720-1500-160	FTP9720-2250-100
电压	0～80V	0~300V	0~500V	0~800V	0~1000V	0~1500V	0~2250V
电流	0～2040A	0~900A	0~480A	0~300A	0~300A	0~160A	0~100A
功率	0~60kW	0~72kW
型号	FTP9750-80-2550	FTP9900-300-1125	FTP9900-500-600	FTP9900-800-375	FTP9900-1000-375	FTP9900-1500-200	FTP9900-2250-125
电压	0～80V	0~300V	0~500V	0~800V	0~1000V	0~1500V	0~2250V
电流	0～2550A	0~1125A	0~600A	0~375A	0~375A	0~200A	0~125A
功率	0~75kW	0~90kW
型号	FTP9900-80-3060	FTP91080-300-1350	FTP91080-500-720	FTP91080-800-450	FTP91080-1000-450	FTP91080-1500-200	FTP91080-2250-150
电压	0～80V	0~300V	0~500V	0~800V	0~1000V	0~1500V	0~2250V
电流	0～3060A	0~1350A	0~720A	0~450A	0~450A	0~240A	0~150A
功率	0~90kW	0~108kW
型号	FTP91200-80-4080	FTP91260-300-1575	FTP91260-500-840	FTP91260-800-525		FTP91260-1500-280	FTP91260-2250-175
电压	0～80V	0～300V	0～500V	0～800V		0～1500V	0～2250V
电流	0～4080A	0～1575A	0～840A	0～525A		0～280A	0～175A
功率	0~120kW	0~126kW	0~126kW	0~126kW		0~126kW	0~126kW
型号	FTP91350-80-4590	FTP91440-300-1800	FTP91440-500-960	FTP91440-800-600		FTP91440-1500-320	FTP91440-2250-200
电压	0～80V	0～300V	0～800V	0～800V		0～1500V	0～2250V
电流	0～4590A	0～1800A	0～960A	0～600A		0～320A	0～200A
功率	0~135kW	0~144kW	0~144kW	0~144kW		0~144kW	0~144kW
型号	FTP91500-80-5100	FTP91440-300-1800	FTP91500-500-1000	FTP91500-800-625
电压	0～80V	0～300V	0～500V	0～800V
电流	0～5100A	0～1875A	0～1000A	0～625A
功率	0~150kW	0~150kW	0~150kW	0~150kW
型号	FTP91650-80-5610	FTP91620-300-2025	FTP91620-500-1080	FTP91620-800-675		FTP91620-1500-360	FTP91620-2250-225
电压	0～80V	0～300V	0～500V	0～800V		0～1500V	0～2250V
电流	0～5610A	0～2025A	0～1080A	0～675A		0～360A	0～225A
功率	0~165kW	0~162kW	0~162kW	0~162kW		0~162kW	0~162kW
型号	FTP91800-80-6120	FTP91800-300-2250	FTP91800-500-1200	FTP91800-800-750		FTP91800-1500-400	FTP91800-2250-250
电压	0～80V	0～300V	0～500V	0～800V		0～1500V	0～2250V
电流	0～61200A	0～2250A	0～1200A	0～750A		0～400A	0～250A
功率	0~180kW	0~180kW	0~180kW	0~180kW		0~180kW	0~180kW
电压编程①
分辨率	16bits
精度	0.02%+0.02%F.S.
电流编程①
分辨率	16bits
精度	0.1%+0.1% F.S.
功率编程①
精度	1%F.S.
外部模拟编程①
控制电压	0~5V对应0~100%F.S.
电压精度	0.5%F.S.
电流精度	0.5%F.S.
线性调整率②
电压	0.02%F.S.
电流	0.05%F.S.
功率	0.05%F.S.
负载调整率③
电压	0.05%F.S.
电流	0.15%F.S.
功率	0.75%F.S.
电压测量①
分辨率	16bits
精度	0.02%+0.02%F.S.
电流测量①
分辨率	16Bits
精度	0.1%+0.1% F.S.
功率测量①
精度	1%F.S.
输出噪声&纹波④
电压纹波 p-p	320mV	300mV	450 mV	800 mV	2000mV	2400mV	3600mV
电压纹波 rms	25mV	40mV	70 mV	200mV	350mV	400mV	400mV
尺寸（WxHxD）	5kW~18kW：482.6mm x 132.5mm x 707.0mm，含输出防护罩 24kW~36kW：482.6mm x 266mm x 743.0mm，含防护罩，不带脚轮
重量	6kW≈17kg，12kW≈24kg，18kW≈30kg，36kW≈65kg
