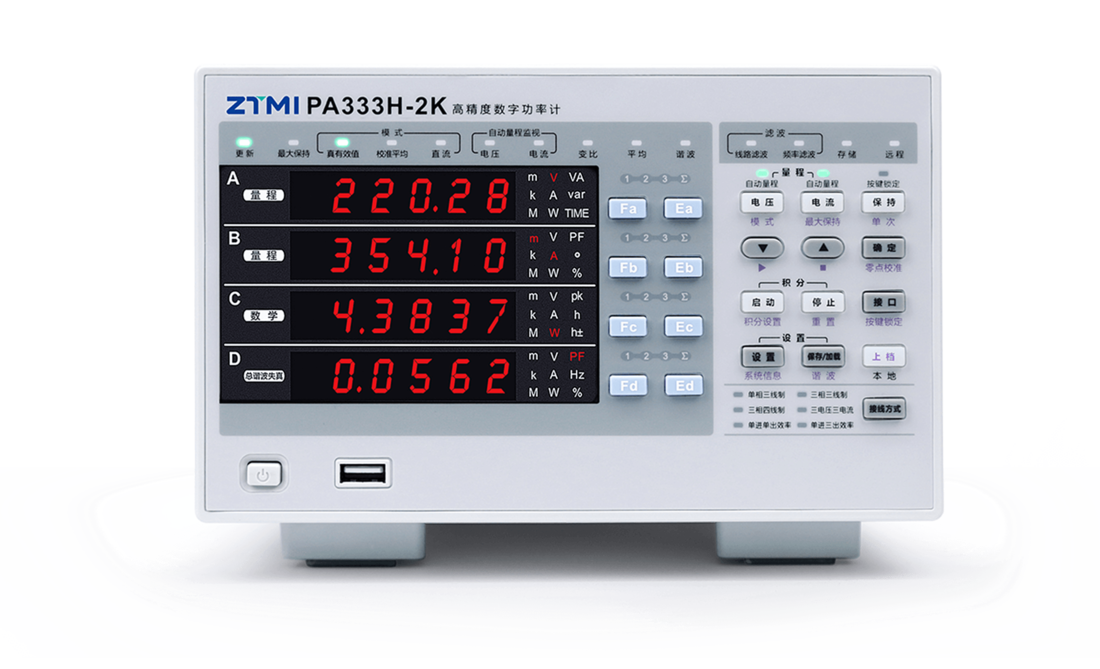

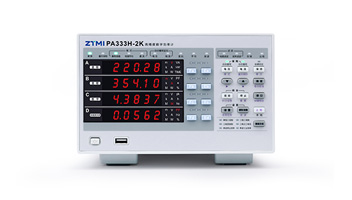

PA333H-2K高压型数字功率计
Model: PA333H-2K
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
Specifications
产品特性

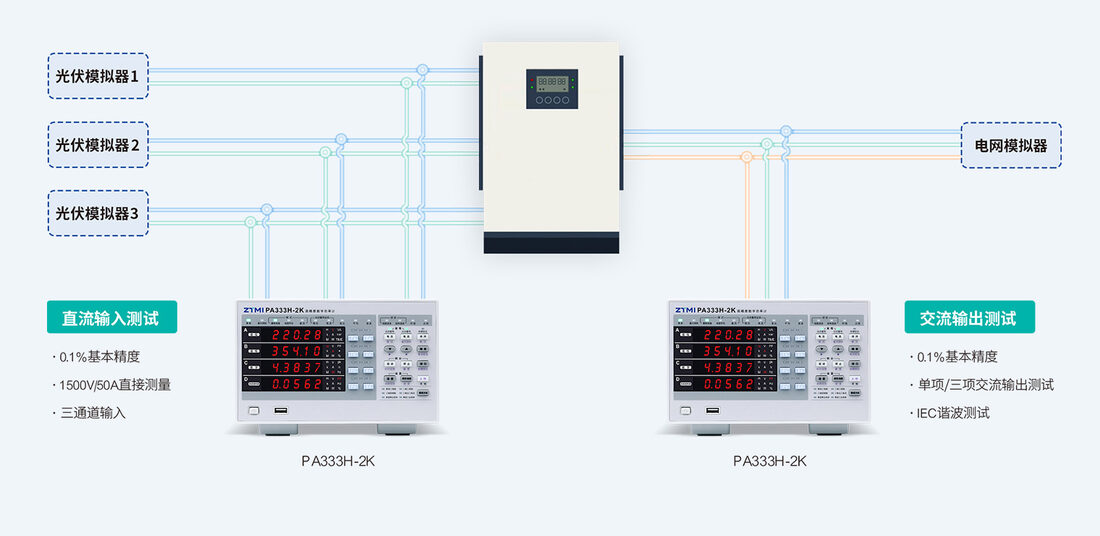

光伏逆变器测试

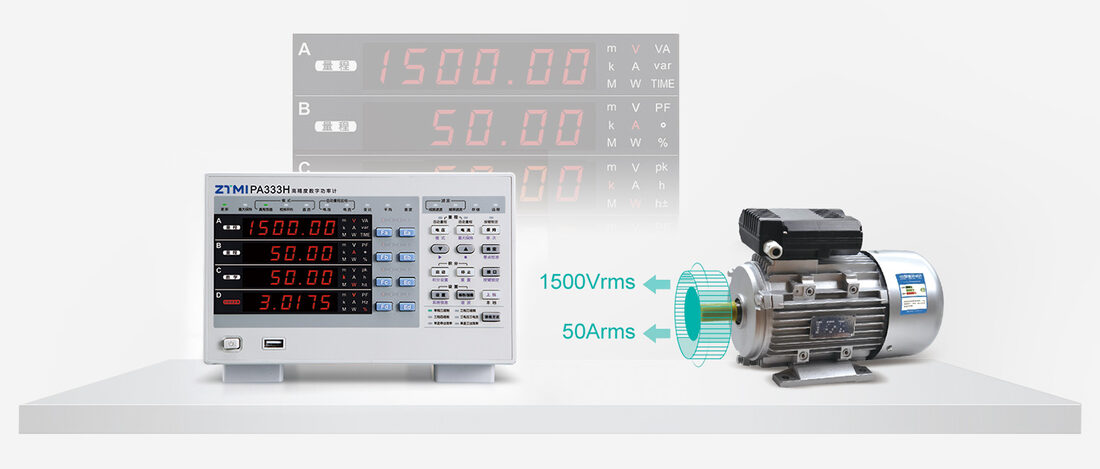

PA333H-2K是致远仪器面向光伏/储能行业开发的，可支持最大2000V直流电压直接输入的高精度功率计，同时支持最大50A电流直接输入，功率范围更大，应用更广。

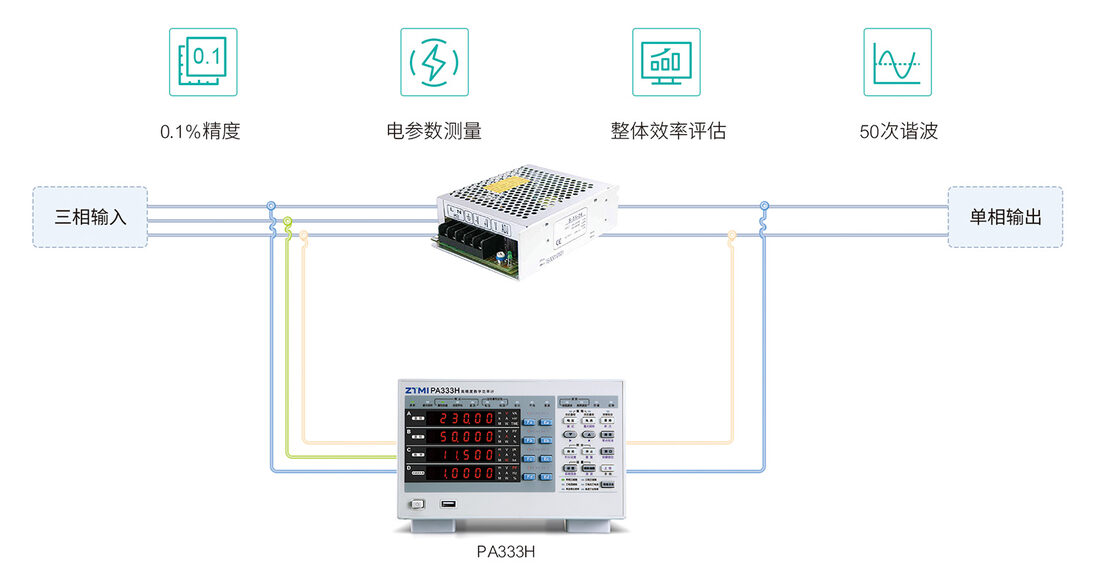

储能变流器测试

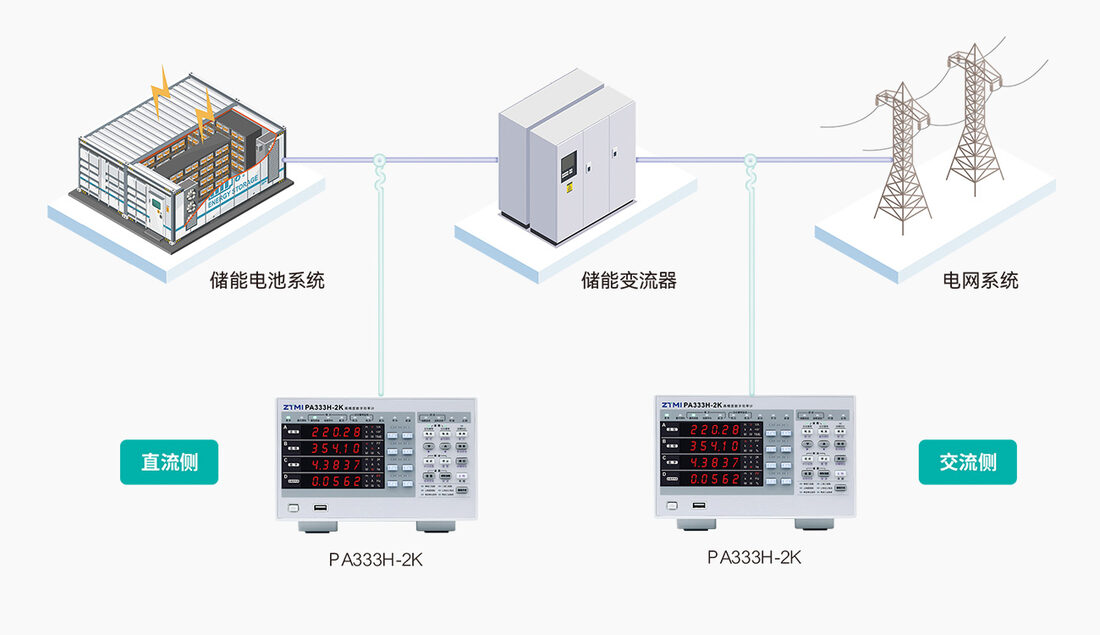

在大规模的储能系统中，储能变流器（PCS）是连接储能电池系统和电网的关键设备。PA333H-2K精确测量储能变流器输入侧和输出侧的电压、电流、功率、功率因数、谐波等参数，评估其能量转换效率。

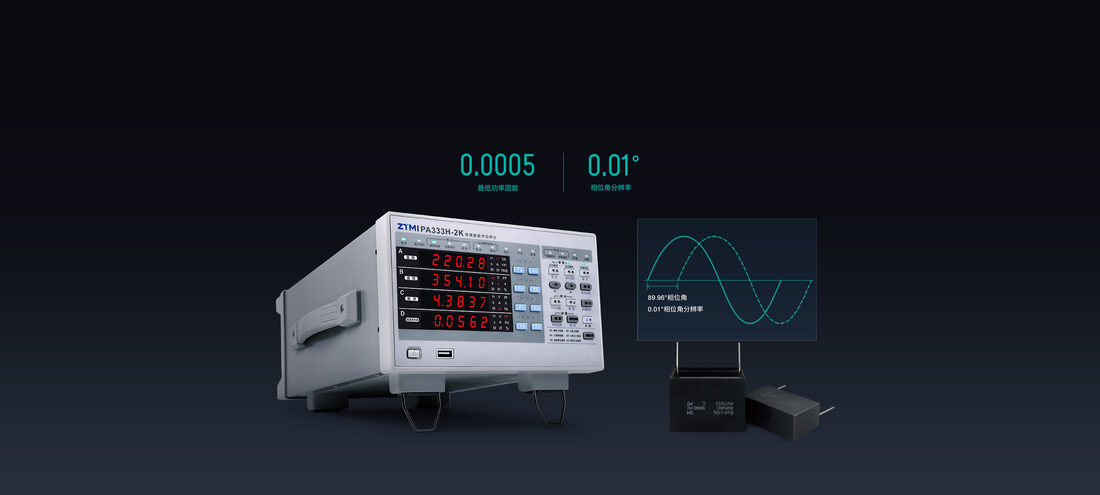

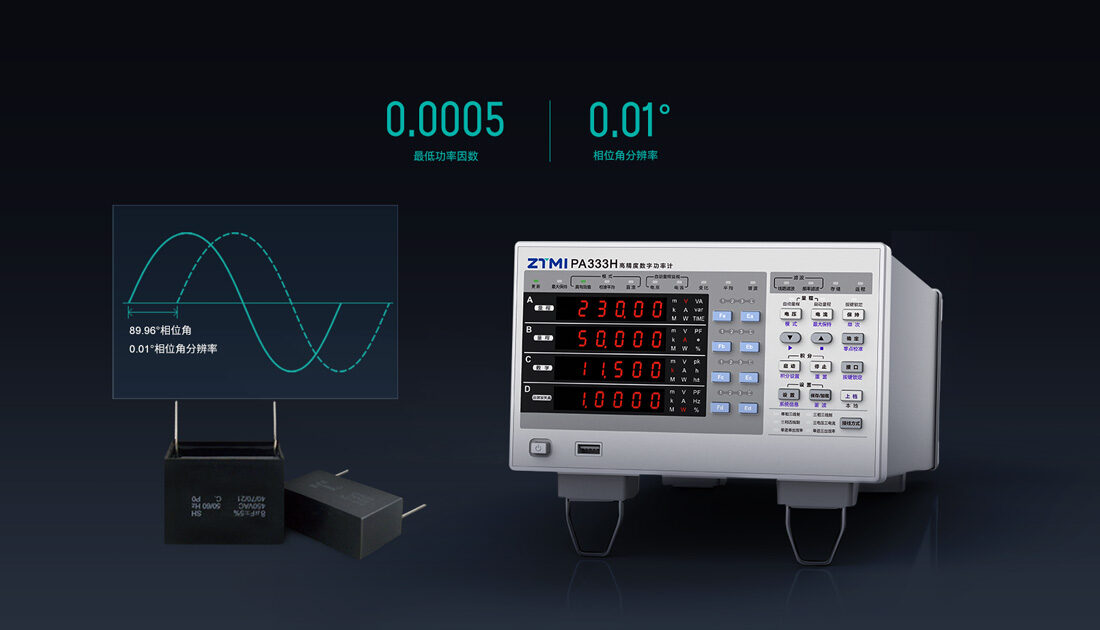

低功率因数下仍能保证高精度测量
PA300系列数字功率计采用100MHz同步时钟，相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。

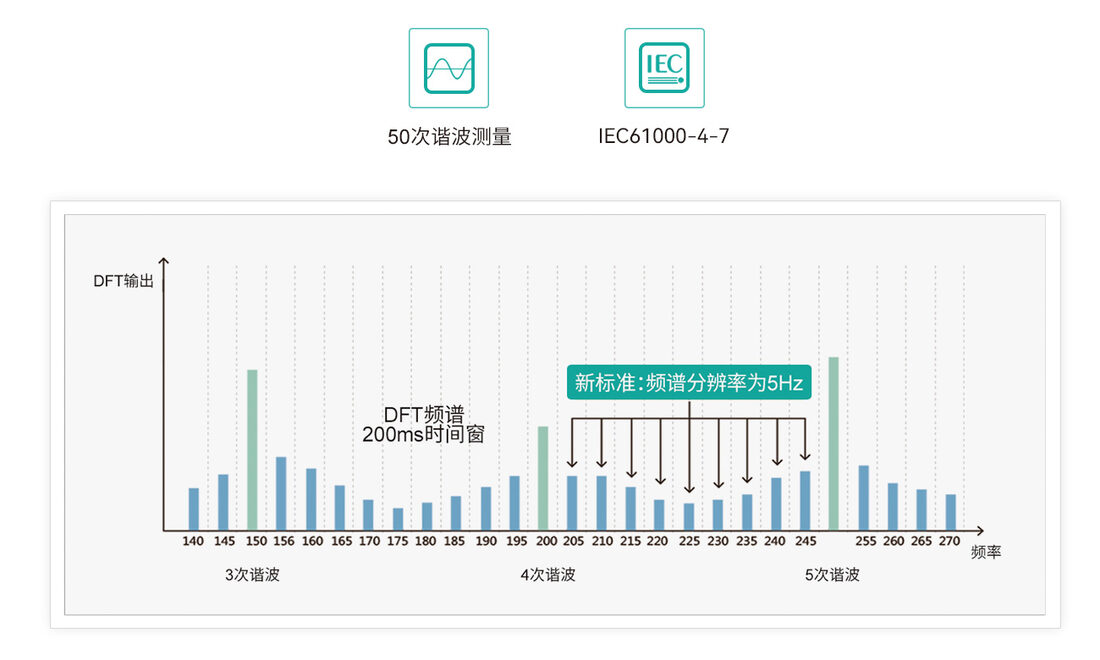

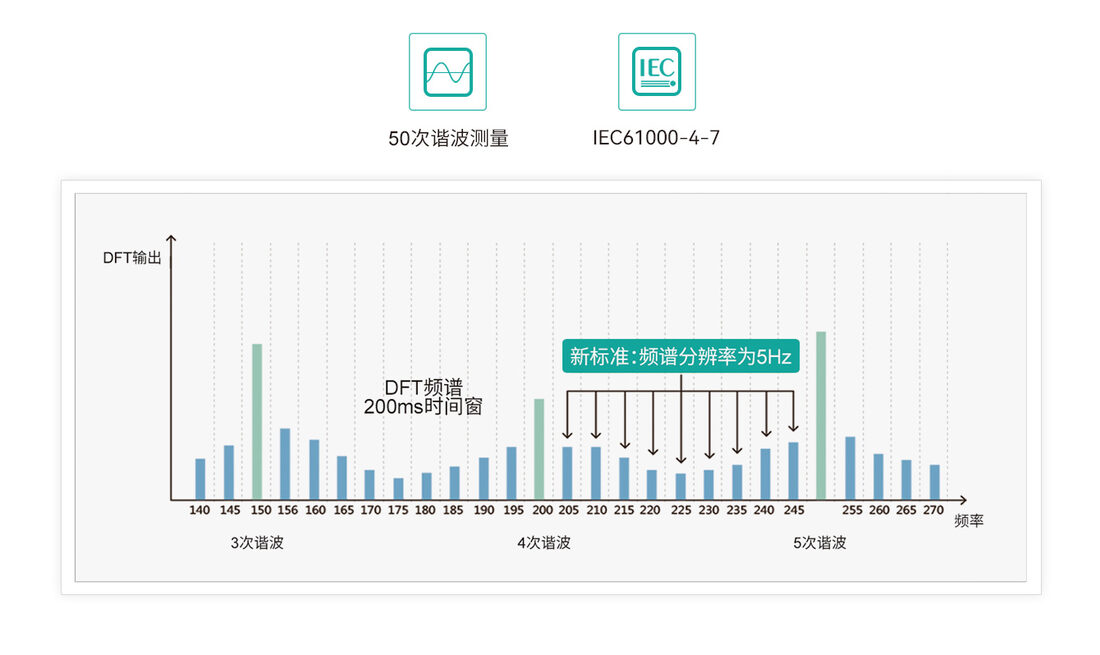

谐波测量符合IEC61000-4-7国际标准
PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定，根据基波的频率，最高可测量至50次谐波。

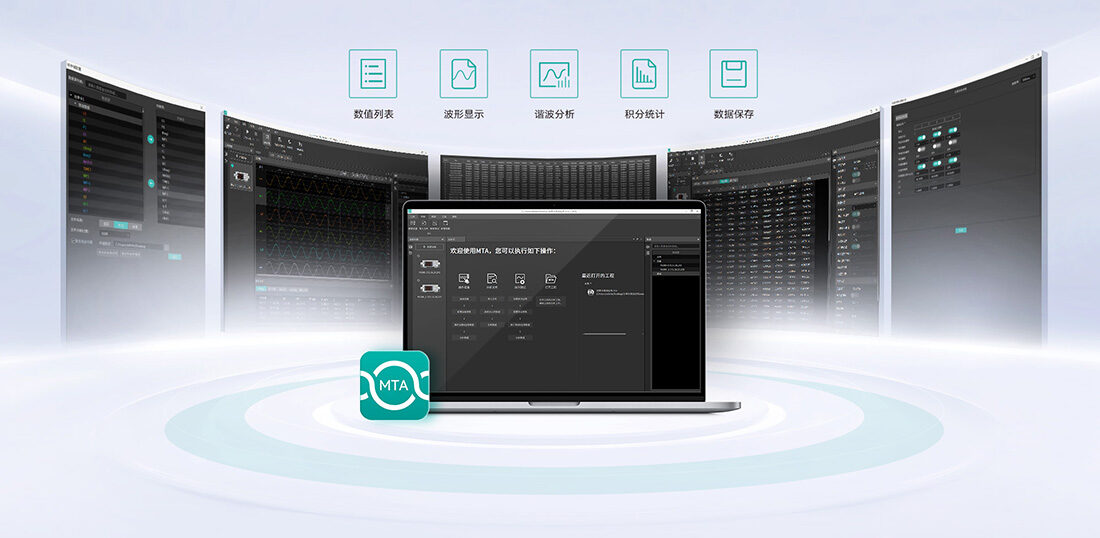

全新MTA分析软件，实现仪器远程控制与数据高效分析
MTA数据分析软件是致远仪器全新开发的平台化应用软件，不仅可以实现对PA300功率计的远程控制，也可实现对功率计数据的实时显示、保存，采集显示电压、电流波形图，生成各次谐波数据、谐波柱状图、谐波趋势图，MTA数据分析软件还可支持我司其他仪器的远程控制和数据分析。

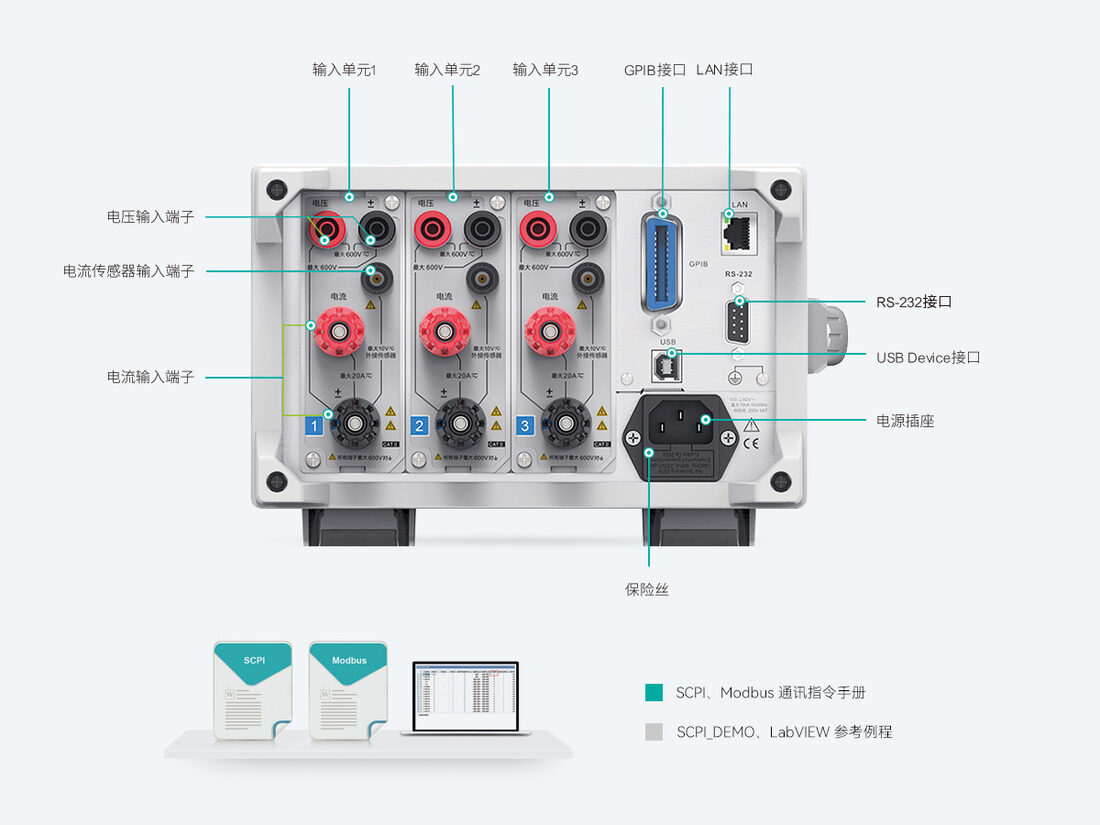

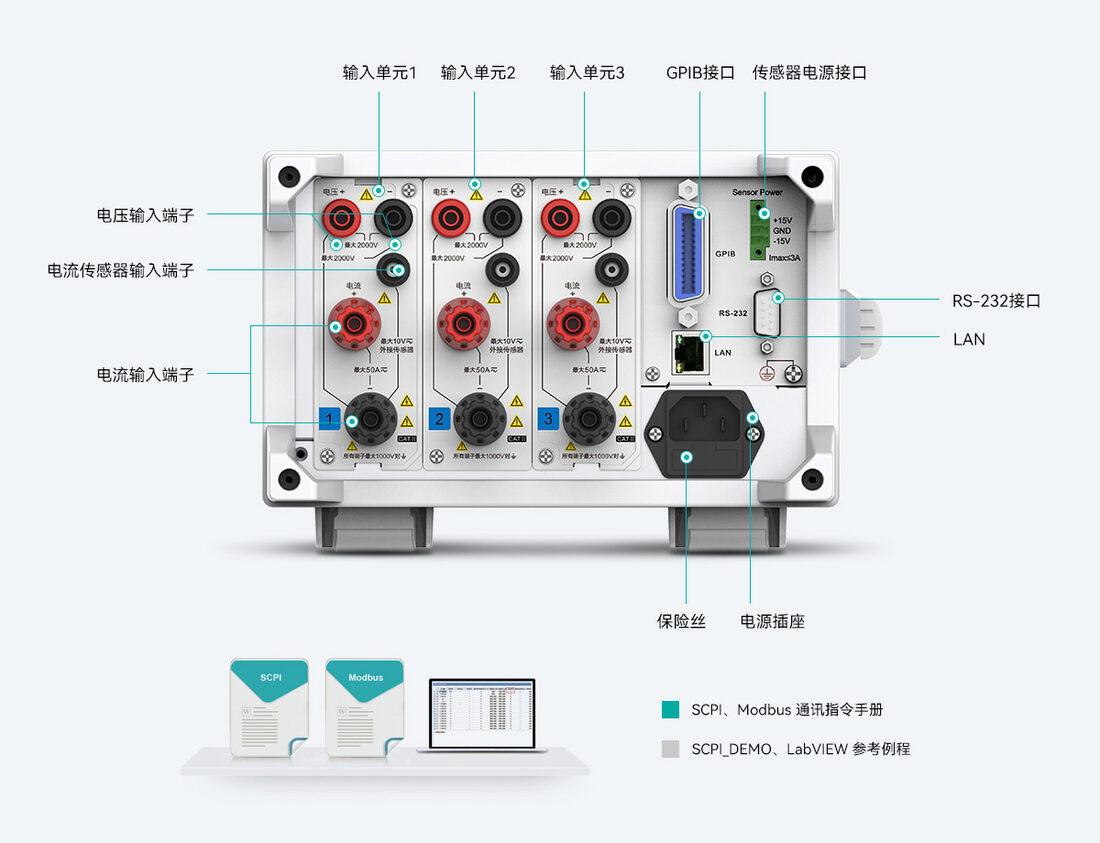

丰富通讯接口
通讯接口是数据通讯的硬件基础。PA300系列功率计标配LAN、GPIB、RS-232和USBDevice接口，兼容SCPI、Modbus两种通讯指令，保证了测试设备在自动化产线测试的系统集成中具备良好的兼容性。
技术规格
| 参数项目 | PA333H-2K |
|---|---|
| 型号 | PA333H-2K |
| 输入通道 | 三通道 |
| 基本精度 | 0.1%读数+0.05%量程 |
| 输入带宽 | DC,0.1Hz-300kHz |
| 采样率 | 200KS/s |
| A/D转换器 | 16bit |
| 数据更新周期 | 100ms~20s,自动 |
| 谐波分析次数 | 50次 |
| 电压量程 | 15V~2000V(支持2000Vdc) |
| 电流量程 | 1A~50A |
| 外部传感器输入 | 100mV~10V |
| 接口 | LAN,RS-232,GPIB,USB 传感器供电±15V、3A |
| 线路滤波器 | OFF,5.5kHz |
| 频率滤波器 | 500Hz |
