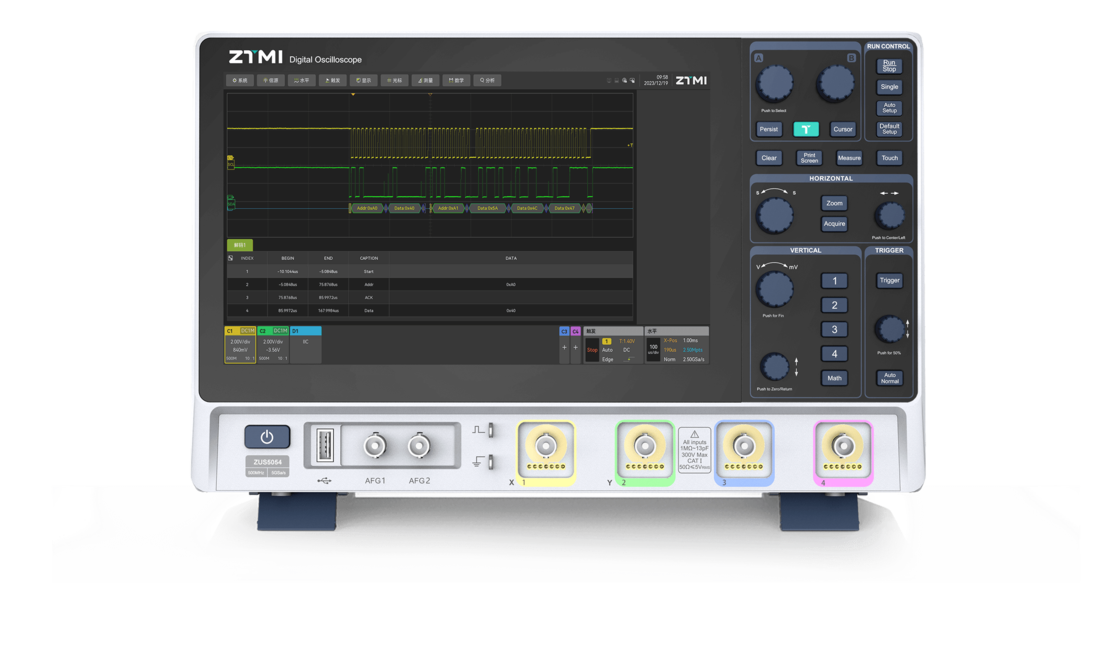

ZUS5000高精度应用分析型示波器

产品特性

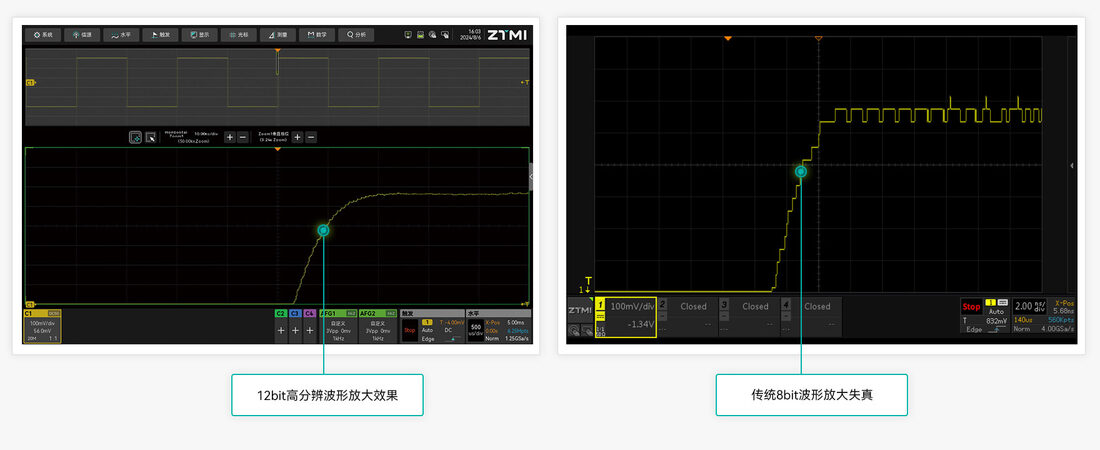

12bit高速ADC，让波形看的更真实
ZUS5000示波器采用12bit高速ADC，垂直分辨点数达到4096点，是普通8bit示波器的16倍。ADC位数越高，示波器垂直分辨率越细，ZUS5000更精细的垂直分辨率，可以让我们看到更真实的波形细节。

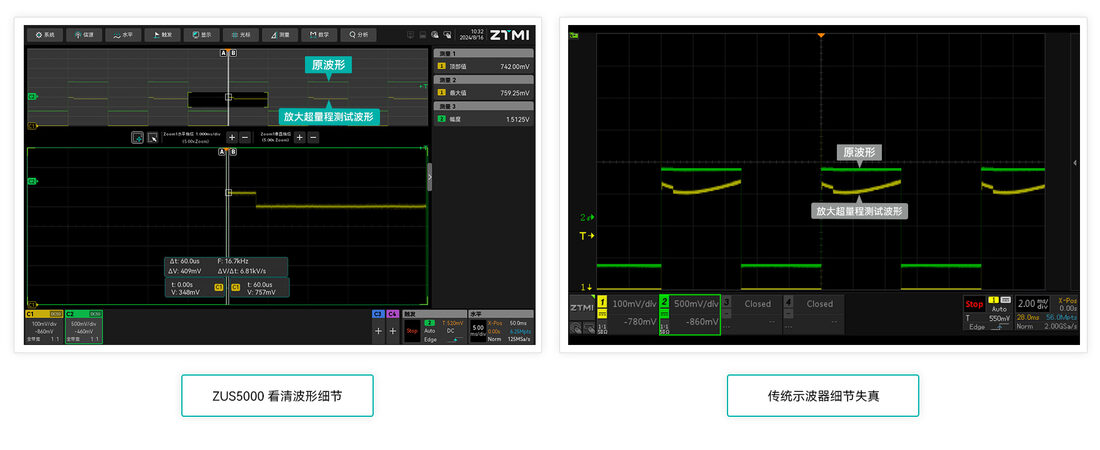

高动态范围能力，让细节看的更清晰
示波器的过饱和恢复时间即示波器的动态范围能力，直接影响大信号中观察小信号的准确性和清晰度。ZUS5000示波器具有很快的过饱和恢复时间，结合12bit的高分辨率，可以更好的看清波形中的细节信号。

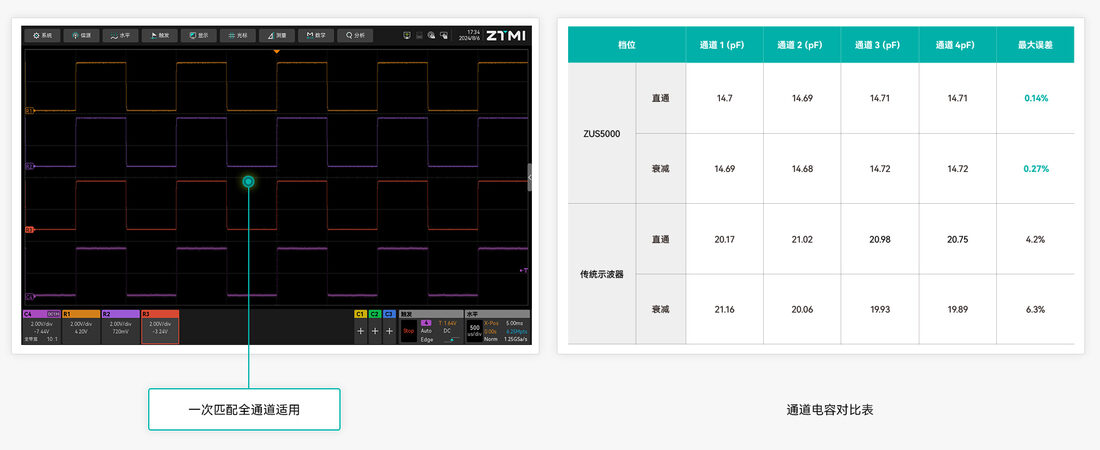

输入一致性，减少探头补偿的烦恼
示波器探头接入示波器通道需要进行电容匹配，传统示波器通道电容一致性差，探头连接不同通道（甚至不同垂直档位）都需要匹配电容。ZUS5000采用全新电路结构，保证通道间电容一致性，用户匹配一次探头即可全通道、全档位使用。

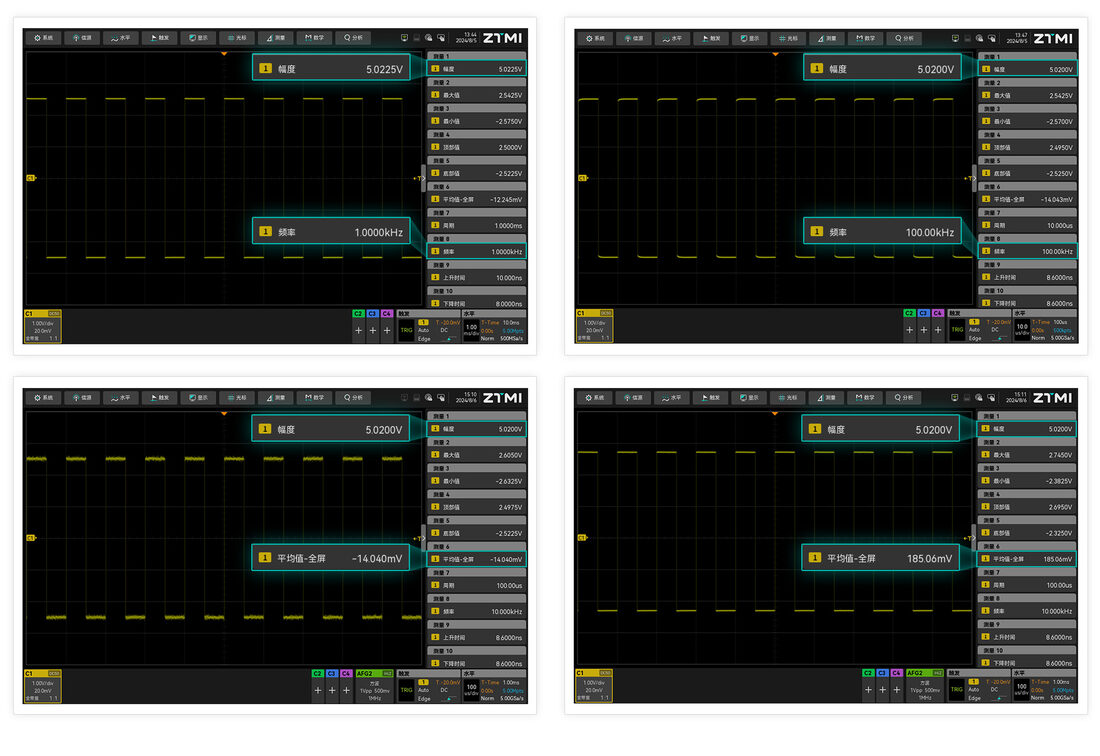

更准确的低频特性，保障精准的测量
示波器的频带衰减曲线在低频段越平坦,则其测量精度越高。ZUS5000示波器拥有更平坦的低频曲线,拥有专利的抗噪算法从而保障在不同频点、大噪声、直流偏置等各个工况下测试数据的一致性。

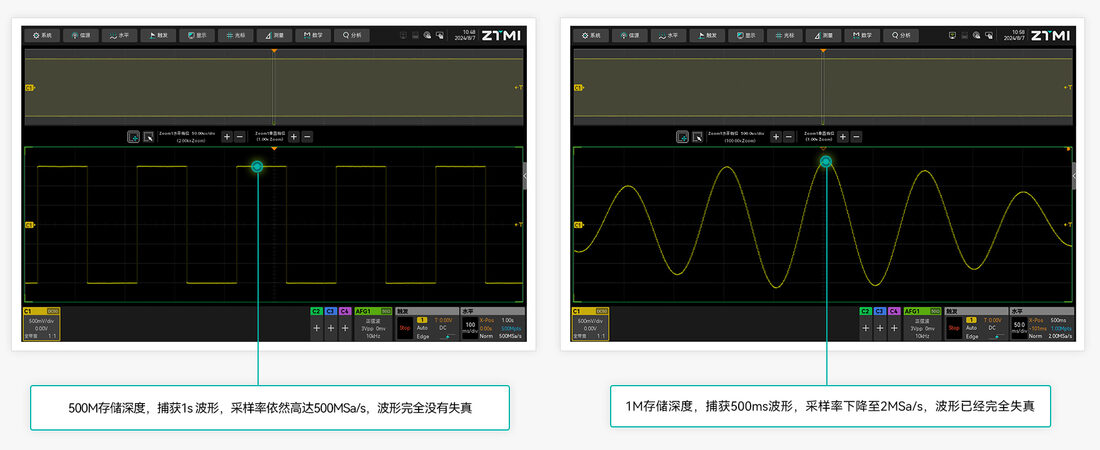

500Mpts存储深度，捕获长时间波形不失真存储深度=采样率×采样时间
如果存储深度不足，高采样率的情况下只能捕获一小段波形，ZUS5000系列示波器提供最大500M存储深度，在捕获100ms波形的情况下，依然可以保持5GSa/s的高采样率。

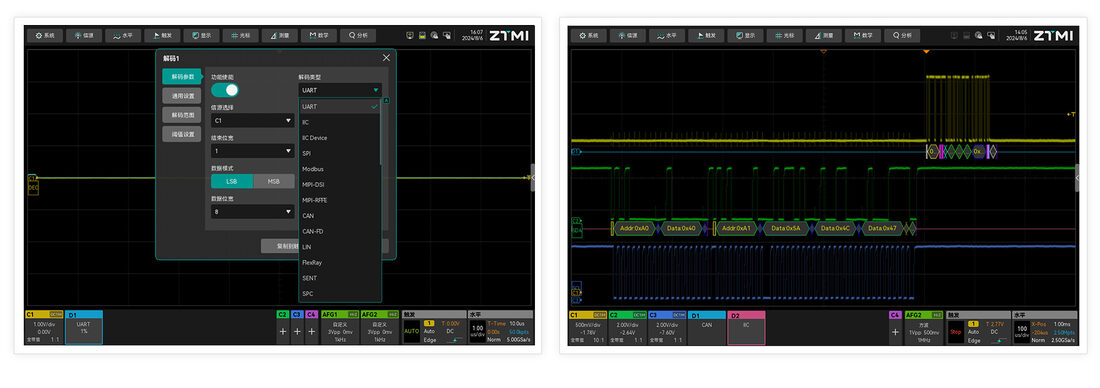

多达40余种协议类型，创新双线解码
ZUS5000示波器提供了最多超40种串行通信协议解码，并支持双线解码功能，可以实现同一时刻，不同协议的同时解析，这一实用功能将大大提升了工程师面向协议分析的效率。

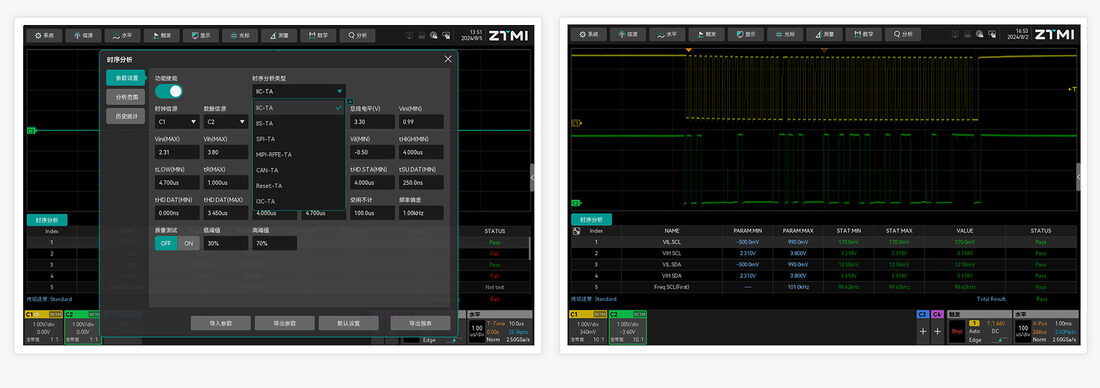

创新时序分析，提升测试效率
各种通信协议有严格的一致性测试要求，传统手动测试效率，误差大。ZUS5000系列可提供创新的时序分析功能，可分析CAN、IIC、IIS、SPI、Reset、Switch信号的脉宽、幅值、边沿、建立时间、保持时间等参数，导出一致性测试报告。

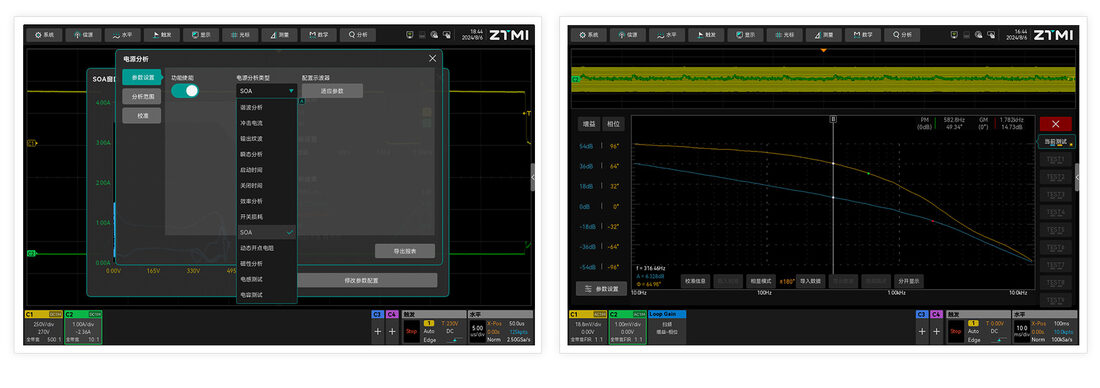

电源分析插件，覆盖电源测试需求
ZUS5000示波器提供的电源分析功能插件涵盖了电源产品的输入输出特性测试，MOSFET、磁性元件、电容、电感等器件分析，调制波形测试，以及环路分析，PSRR测试分析，全方位评测电源产品的可靠性。

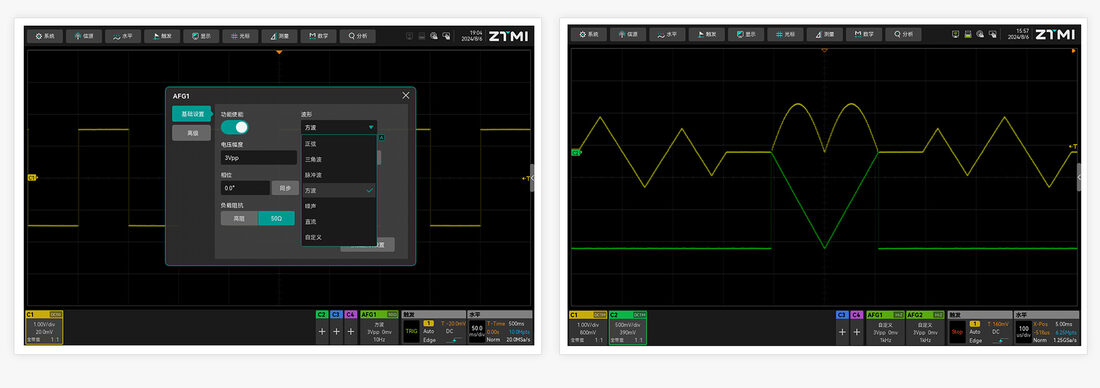

双通道信号发生器，多种信号灵活输出
ZUS5000示波器内置双通道函数信号发生器，支持正弦波、三角波、方波、脉冲波等标准函数信号输出，可调节信号初始相位、功能类型（扫频、调制、猝发）、占空比，频率最高可达30MHz。

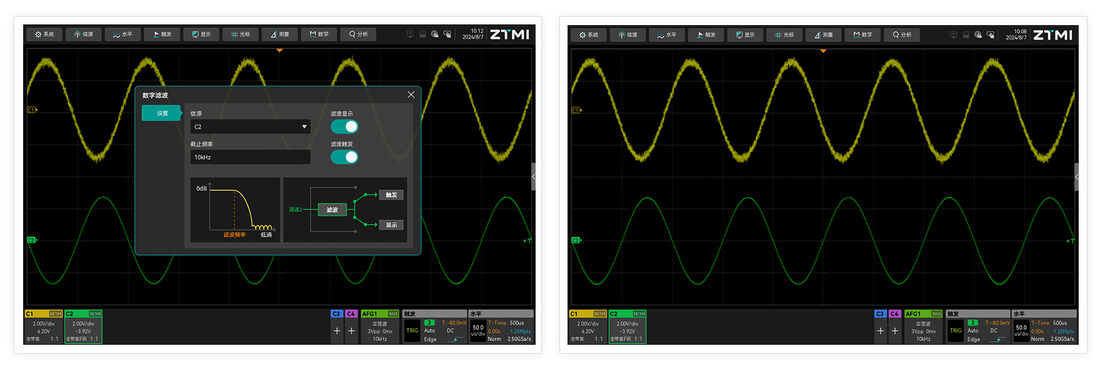

FIR硬件滤波器，更专业的减少高频噪声影响
ZUS5000示波器内置FIR硬件实时滤波器，可在10Hz-500MHz范围内任意调节示波器带宽，精准过滤特定频点的噪声与干扰信号，用更专业的手段让工程师看到更真实的波形信号。

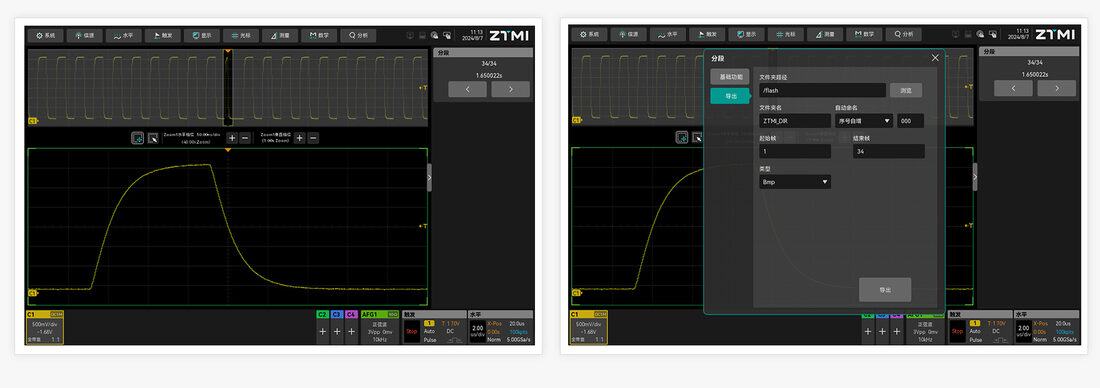

分段存储记录历史波形，让示波器实现长时间波形监测
ZUS5000示波器提供的分段存储功能，结合示波器合适的触发条件后，可实现特定波形的长时间在线监测，实现示波器本地进行历史波形查看分析，并可通过数据导出方式导出历史数据。

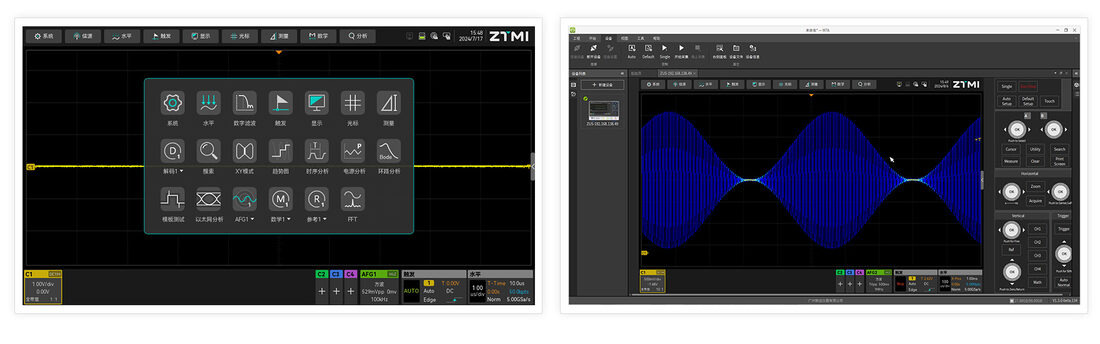

全新UI界面，传承家族式操作习惯
全新ZTMI公司UI界面，搭配10.1英寸全贴合高清触摸屏，传承家族式操作习惯，操作更加便捷，让使用人更容易上手。同时提供全新一代MTA上位机软件和全新的web远程服务器功能，实现远程控制与二次开发的应用。
