规格参数
产品特性

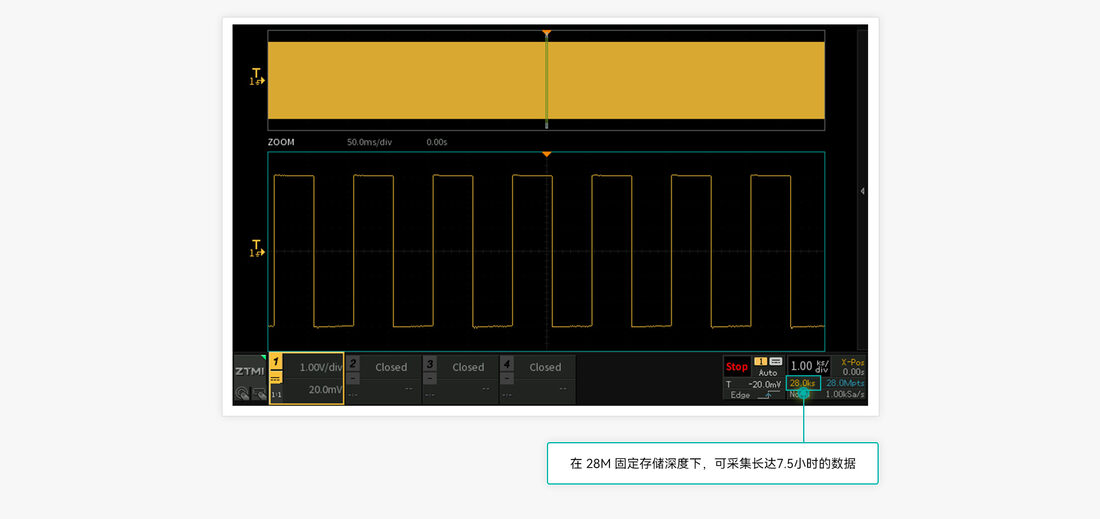

海量存储、缩放自如
只有存储深度足够，示波器的采样率才能充分发挥，观察到的波形也更加真实、细腻。ZDS1104示波器标配28M存储深度，您可以在1K采样率下轻松观测7.5小时的波形！

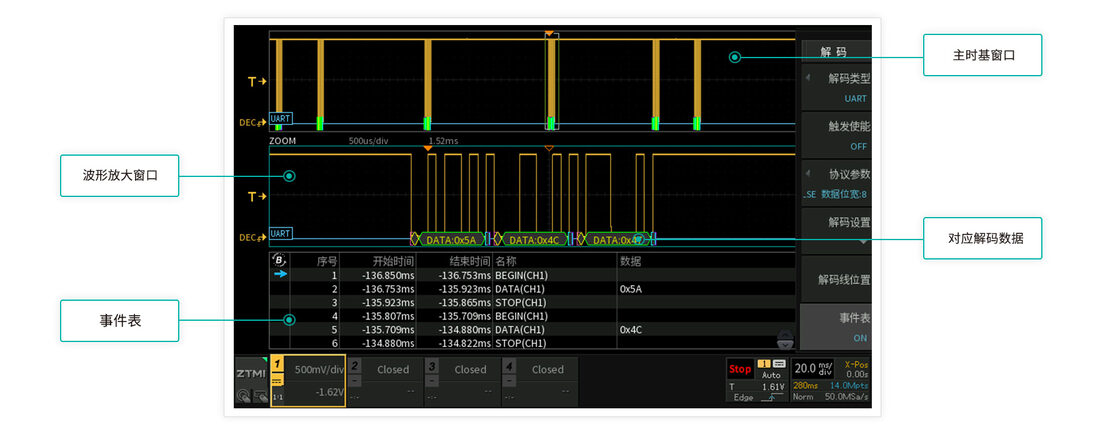

协议解码、信手拈来
协议信号调试不只要关注波形质量，更要关注波形对应数据，而协议解码功能往往作为示波器的付费选配功能。ZDS1000示波器基于客户需求免费标配了UART、SPI、IIC、CAN、CAN-FD、LIN、FlexRay、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、SD_SPI、SD_SD、Manchester、Diff-Manche、Miller、DHT11、SHT11共21种协议解码，协议调试信手拈来。

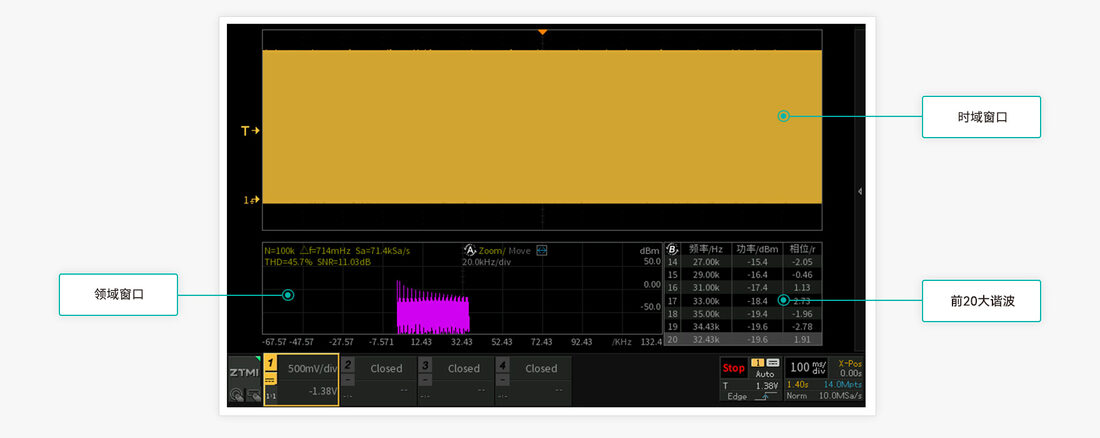

信号频谱，洞察秋毫
FFT功能在定位电路中的干扰噪声来源尤为重要，但离开了充足的FFT分析频点支持，FFT的分析结果往往毫无意义。ZDS1104示波器首次将基础型示波器的FFT分析点数提升为100K，在1G采样率的情况下，频谱分辨率仍能精确到10KHz。

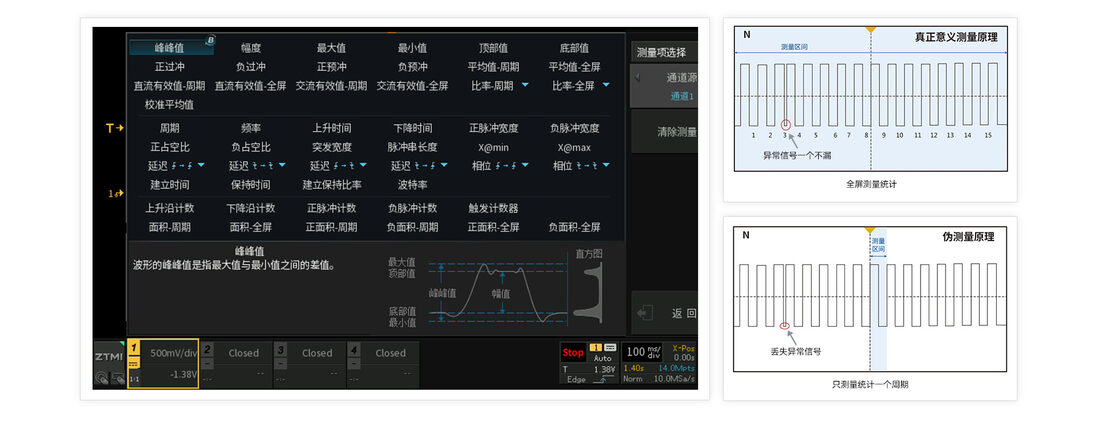

参数测量、应有尽有
不同于传统示波器只测一个周期，或通过抽样减少数据量再测量的模式，ZDS1104示波器通过FPGA全硬件并行处理，基于原始采样率和28Mpts全存储深度，对每一帧波形每一周期进行测量统计，测试项目可达50余种，并且支持8种参数同时显示。

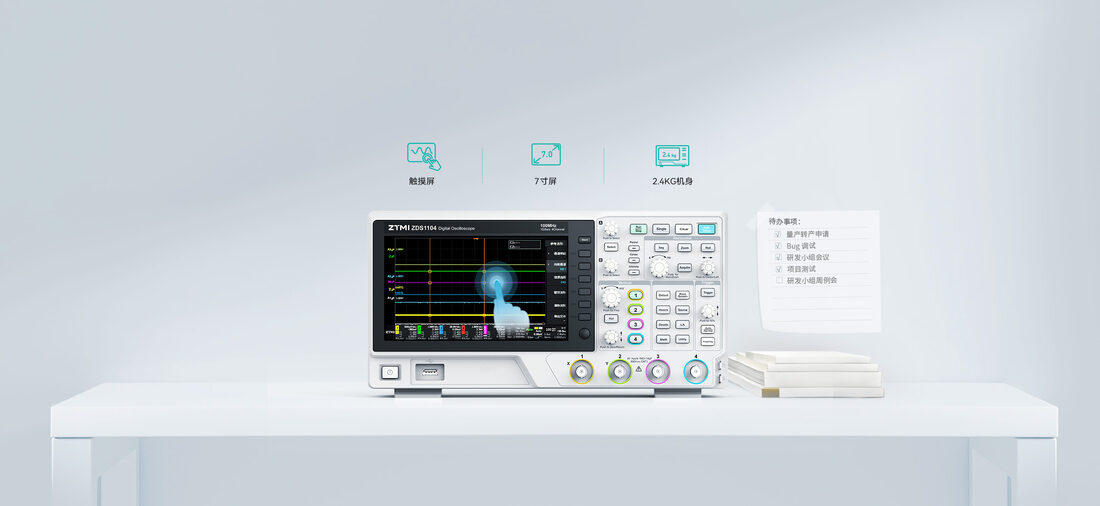

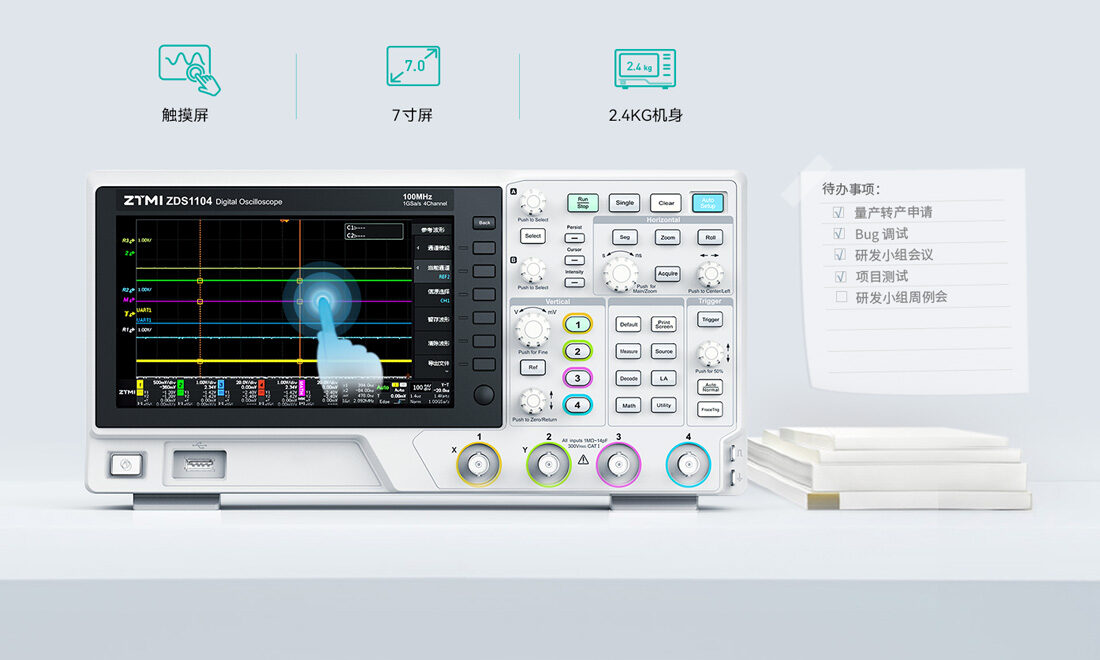

小巧迷人、一触即发
在精致的7寸屏机身之上，你可以通过触摸屏轻松进行波形操控，同时2.4Kg的轻盈机身让示波器可以如笔记本电脑般无所不在，这给多样化的应用场景创造了多种可能。
技术规格
| 参数项目 | ZDS1104 |
|---|---|
| 型号 | ZDS1104 |
| 输入通道 | 4 |
| 模拟带宽 | 100MHz |
| 最高实时采样率 | 1GSa/s |
| ADC位数 | 8bit |
| 存储深度 | 28M |
| 最高波形刷新率 | 50kwfm/s |
| 时基范围 | 5ns/div-1ks/div |
| 垂直灵敏度范围（1:1） | 1mV/div-10V/div |
| 输入阻抗 | 1MΩ |
| 协议解码 | 21种 |
| 硬件FIR滤波器 | 无 |
| 触发功能 | 33种 |
| 自动测量 | 52种 |
| AFG信号发生器 | 无 |
| 高级功能 | 协议解码 |
| FFT | 100K |
| 显示屏 | 7英寸触摸屏 |
| 行业分析功能 | 协议解码 |
| 波形显示 | 可变余晖，无限余晖 |
| 接口 | USB host、USB device、LAN、RS232、Trig Out、Trig In |
| 波形搜索 | 7种搜索条件：边沿、脉宽、上升时间/下降时间、周期、频率、占空比、欠幅 |
