规格参数
产品特性

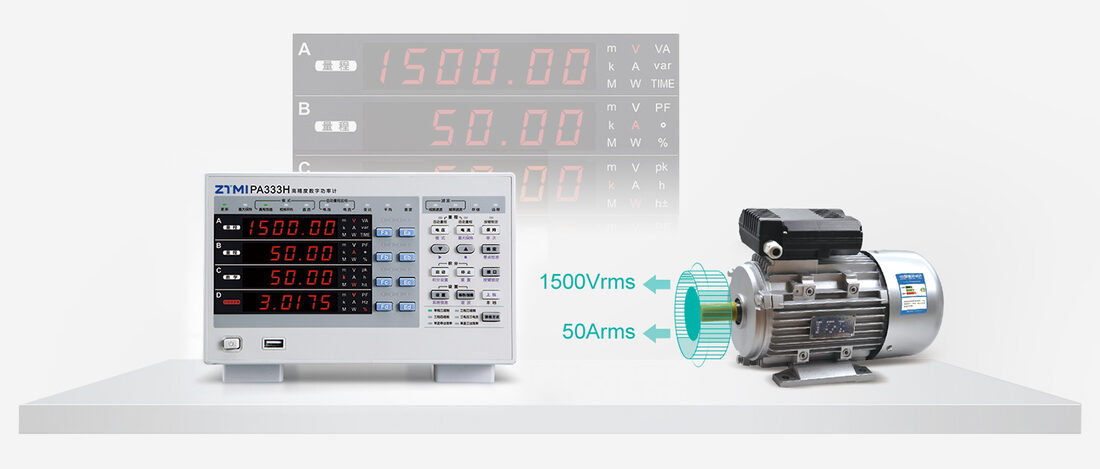

变频器电机测试
PA333H可以直接测量1500V、50A的电压、电流。可轻松满足高达75kW的大功率测试要求。同时还配备300kHz带宽，在面对高频PWM时也能准确还原信号真实情况。

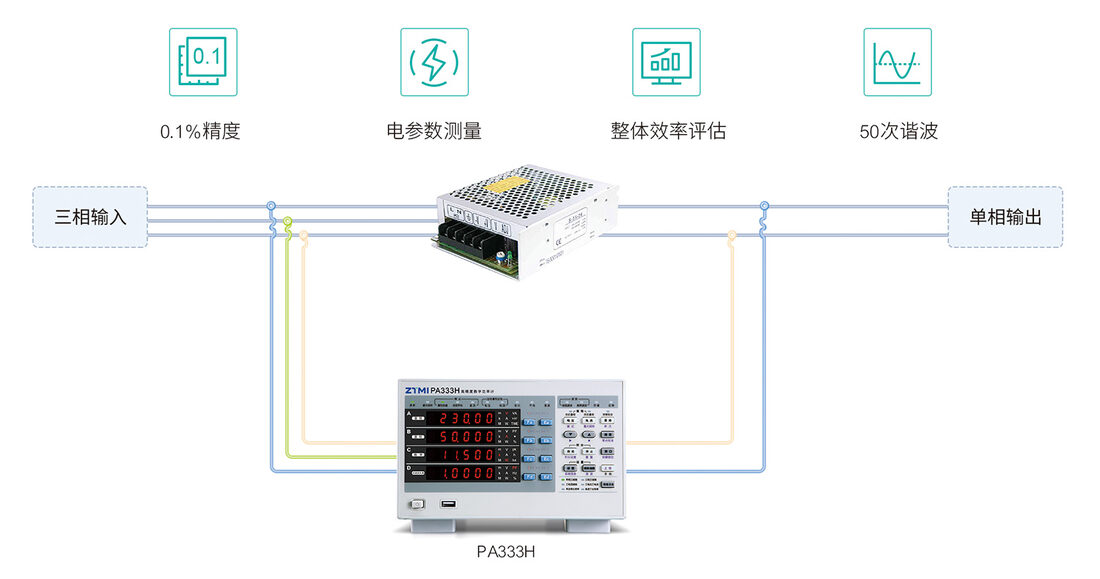

电源效率测试
PA333H功率计三通道量程可单独设置，在测量单相电源时，可直接开启“单进单出”模式测量模块效率。而面对三相电源时，可以开启“单进三出”模式，轻松评估电源模块整体效率。

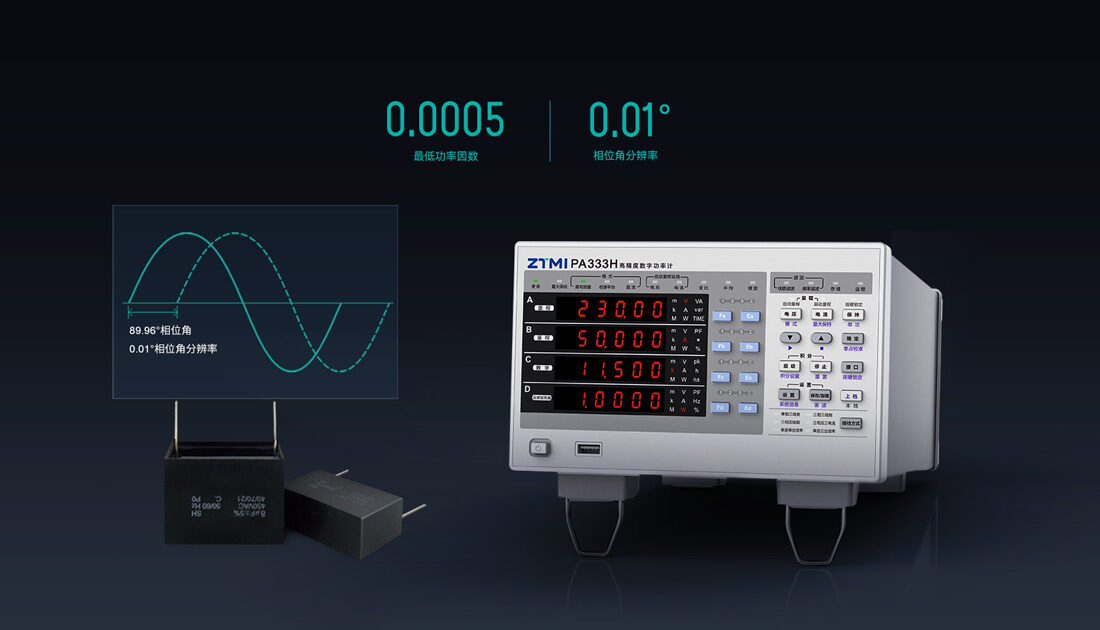

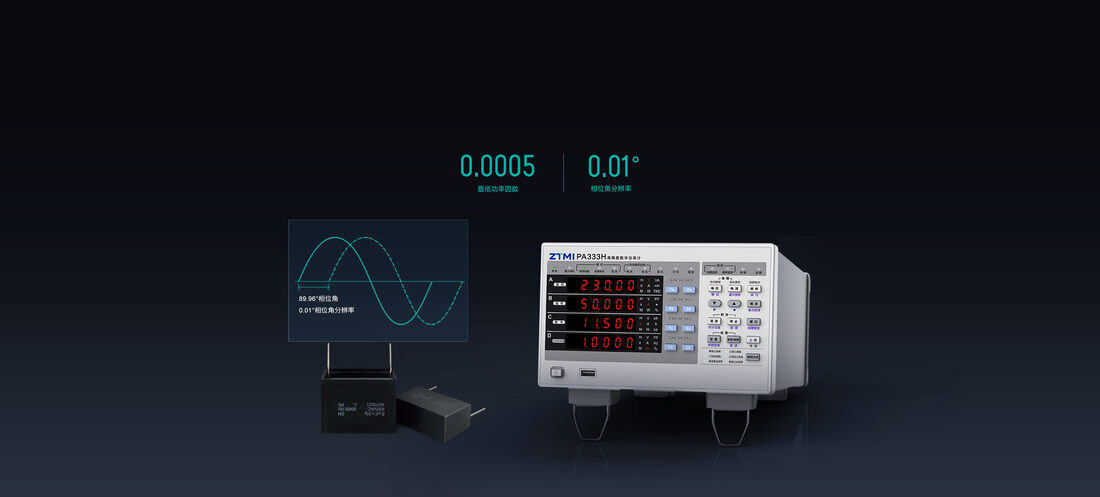

低功率因数下仍能保证高精度测量
PA300系列数字功率计采用100MHz同步时钟，相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。

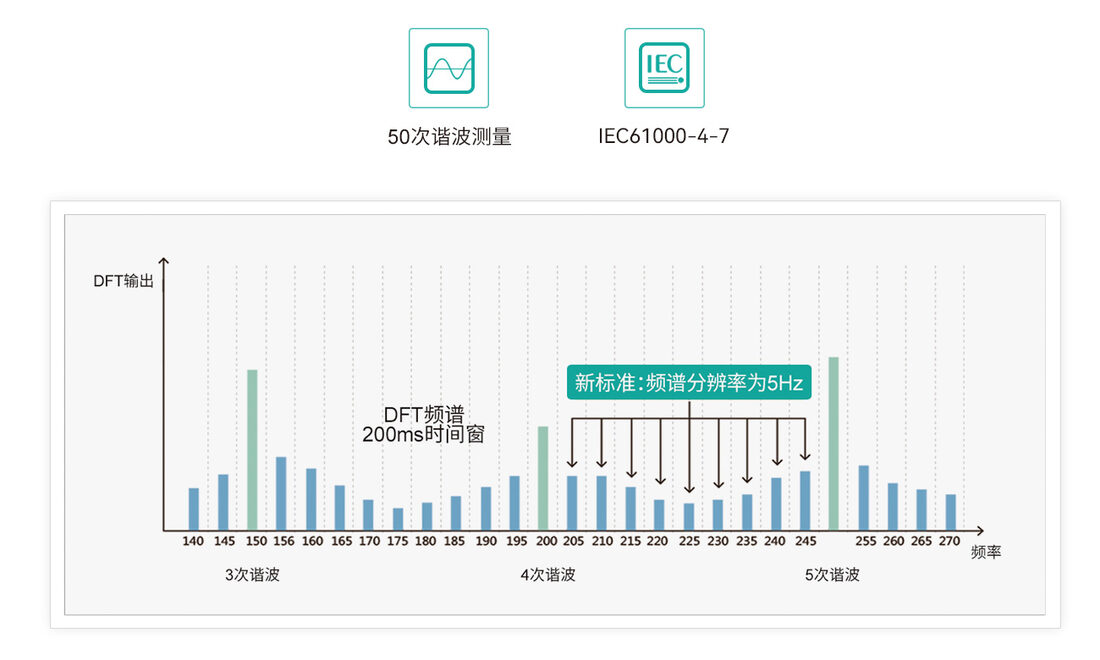

谐波测量符合IEC61000-4-7国际标准
PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定，根据基波的频率，最高可测量至50次谐波。

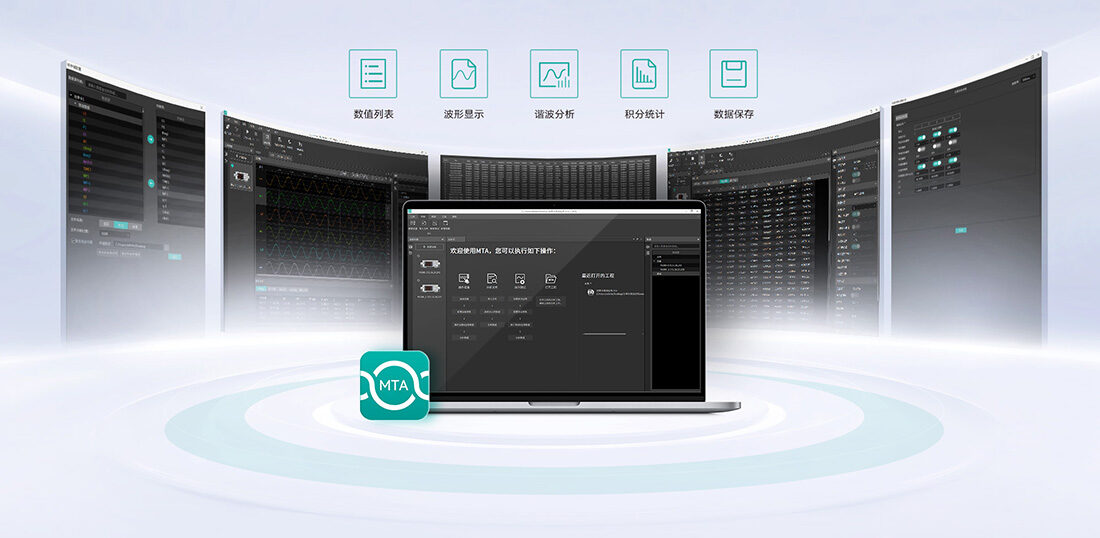

全新MTA分析软件，实现仪器远程控制与数据高效分析
MTA数据分析软件是致远仪器全新开发的平台化应用软件，不仅可以实现对PA300功率计的远程控制，也可实现对功率计数据的实时显示、保存，采集显示电压、电流波形图，生成各次谐波数据、谐波柱状图、谐波趋势图，MTA数据分析软件还可支持我司其他仪器的远程控制和数据分析。

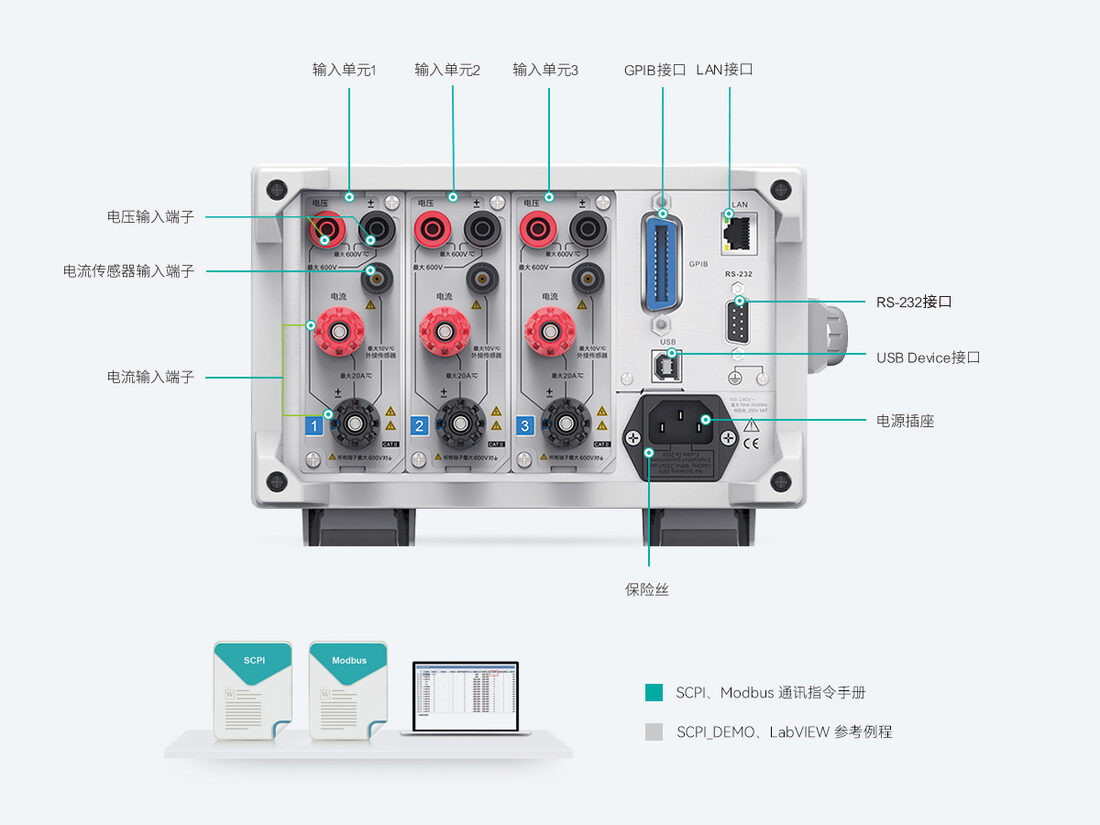

丰富通讯接口
通讯接口是数据通讯的硬件基础。PA300系列功率计标配LAN、GPIB、RS-232和USBDevice接口，兼容SCPI、Modbus两种通讯指令，保证了测试设备在自动化产线测试的系统集成中具备良好的兼容性。
技术规格
| 参数项目 | PA333H |
|---|---|
| 型号 | PA333H |
| 输入通道 | 三通道 |
| 基本精度 | 0.1%读数+0.05%量程 |
| 输入带宽 | DC,0.1Hz-300kHz |
| 采样率 | 200KS/s |
| A/D转换器 | 16bit |
| 数据更新周期 | 100ms~20s,自动 |
| 谐波分析次数 | 50次 |
| 电压量程 | 15V~1000V (支持1500Vdc) |
| 电流量程 | 1A~50A |
| 外部传感器输入 | 100mV~10V |
| 接口 | LAN,RS-232,GPIB,USB |
| 线路滤波器 | OFF,5.5kHz |
| 频率滤波器 | 500Hz |

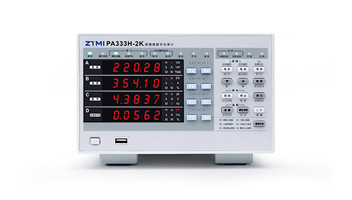

产品图示与选型表
